Автор Тема: Начинаю делать СлоРекту по схеме Азнаура  (Прочитано 38257 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #75 : Ноября 13, 2013, 22:58:34 »
Darksid, ну, можно и в ЧИДе заказать, подождать недельку-две. У нас они тоже только в РКС есть в наличии, и уже по 2$.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #76 : Ноября 13, 2013, 23:03:11 »
Надо глянуть обычно там только кондёрами тарюсь http://www.chipdip.ru/product/b32521c6223j000/

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #77 : Ноября 13, 2013, 23:19:03 »
Вот только бы где найти в России LND150 я бы прикупил.Серж с продвижением.Во прикол http://smb-effects.ru/?mode=folder&folder_id=562511001&p=1     А1Мом
   Спасибо, Василий ))) У нас в Украине я посмотрел, тоже проблема найти этот полевик LND150. Буду ещё искать.

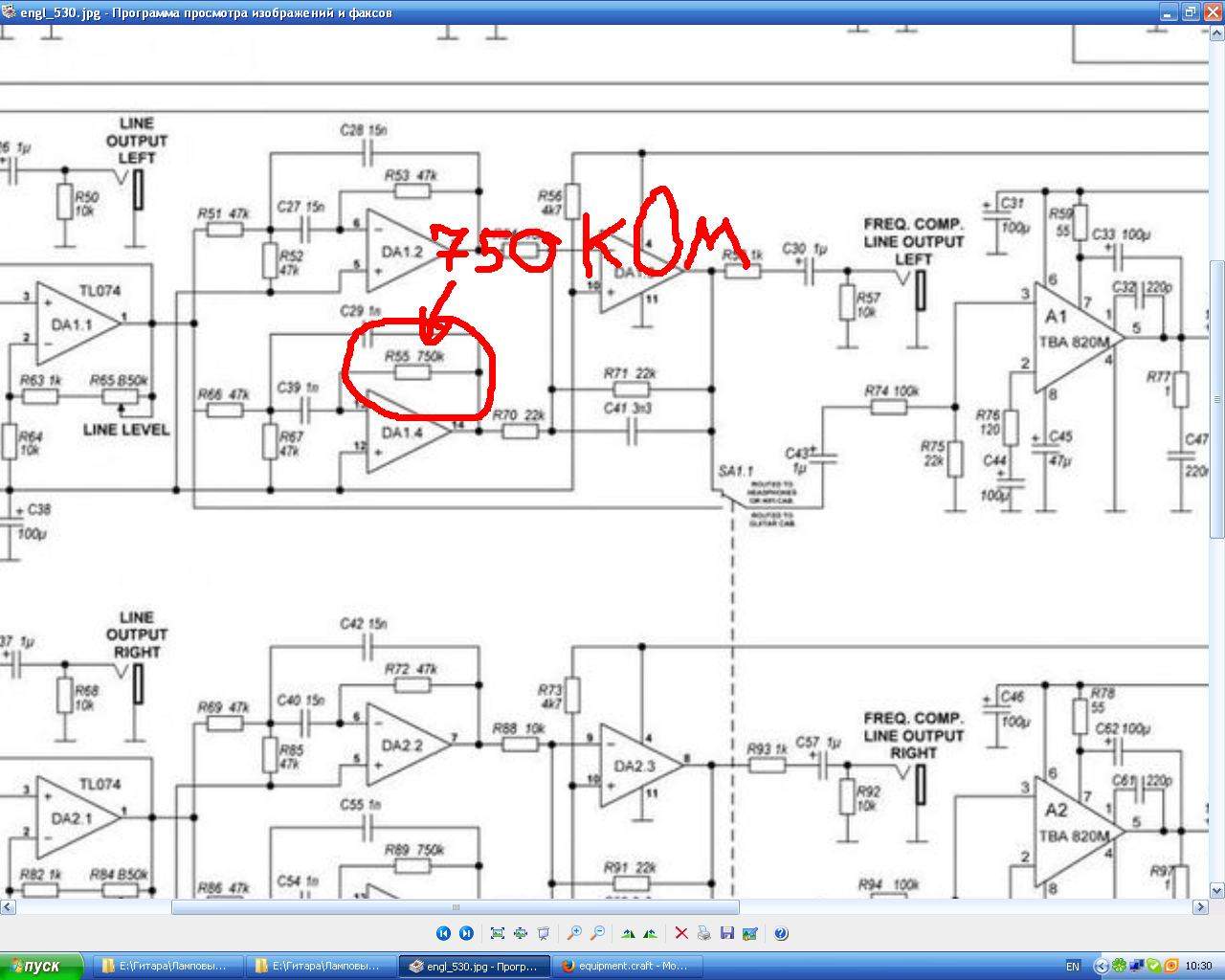

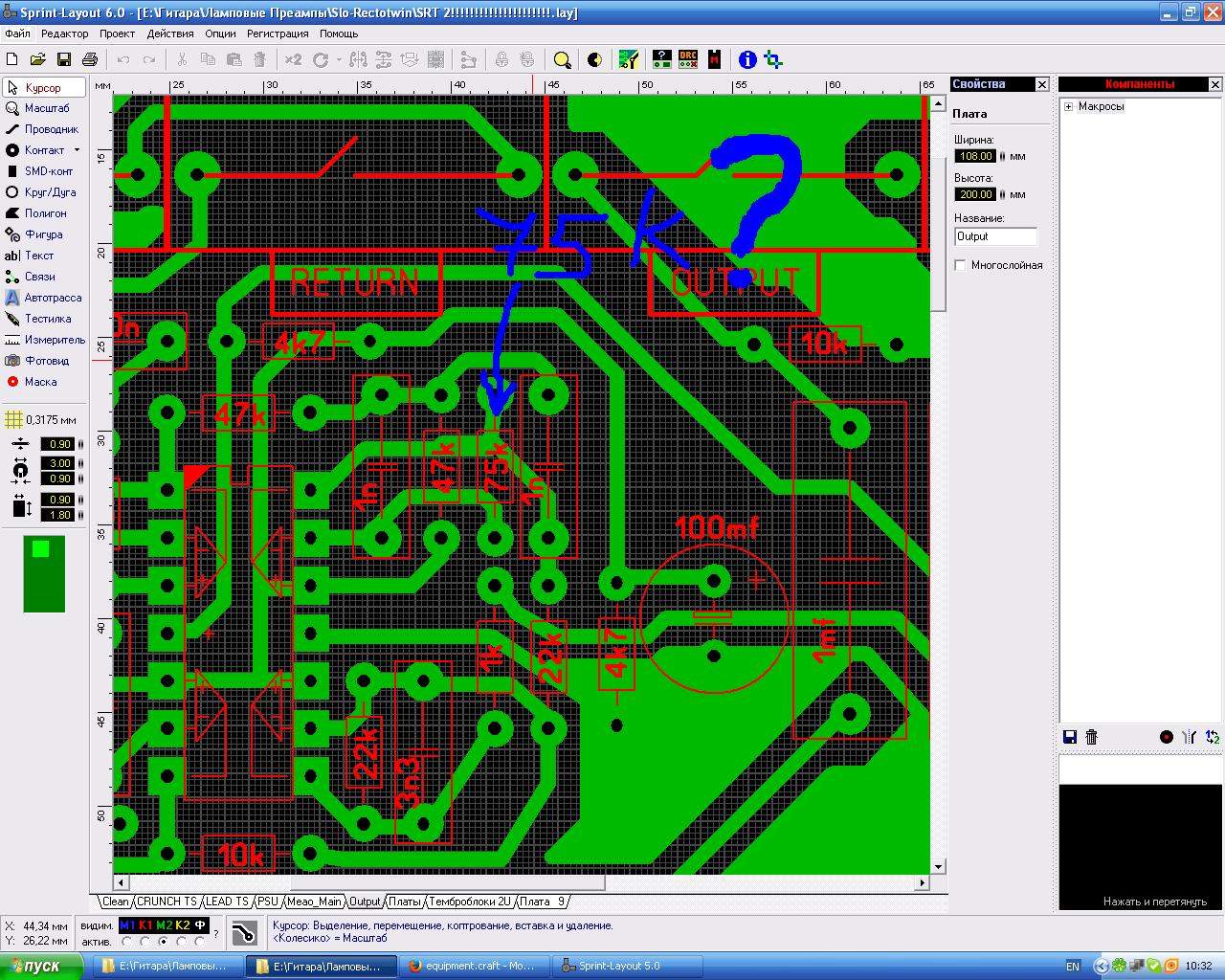

    Кстати, вот  ещё заметил вроде одну ошибку в печатке платы петли-коммутации ( от Энгла 530) . Там в схеме стоит номинал резистора R55  - 750 кОм,  а на печатке- 75 кОм. Где же правильный номинал? На схеме?

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #78 : Ноября 13, 2013, 23:26:23 »
75к я впаивал также как и в ENGL-преамп.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #79 : Ноября 13, 2013, 23:33:54 »
75к я впаивал также как и в ENGL-преамп.
  Но на схеме же стоит номинал 750 к . Мне просто интересно, где ошибка. Я пока впаял 620 к . Этот резистор стоит в обвязке каб.сима , но всё же интересно ))

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #80 : Ноября 14, 2013, 00:20:50 »
IRF840 хорош одним - подрезает верха. Звук плотнее и для пескофобов просто как бальзам на душу  :crazy: 8) В остальном вполне годный транзистор.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #81 : Ноября 14, 2013, 01:03:20 »
IRF840 хорош одним - подрезает верха. Звук плотнее и для пескофобов просто как бальзам на душу  :crazy: 8) В остальном вполне годный транзистор.

 Ув. Азнаур, так что, мне впаивать в плату этот полевик ?  И как насчёт ошибки на плате ( см. выше ) ?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #82 : Ноября 14, 2013, 01:43:14 »
  Ув. Азнаур, так что, мне впаивать в плату этот полевик ?  И как насчёт ошибки на плате ( см. выше ) ?

Запустить можно с 840-м, а как найдешь LND150, поменяешь. Я полностью перешел на 150-е.

На счет платы и т.п. - не моя разработка. Да и спикосим от 530-го крайне слабенький по эмуляции.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #83 : Ноября 14, 2013, 22:21:13 »
Запустить можно с 840-м, а как найдешь LND150, поменяешь. Я полностью перешел на 150-е.

На счет платы и т.п. - не моя разработка. Да и спикосим от 530-го крайне слабенький по эмуляции.

 Спасибо за ответ, Азнаур!!!  Пока наверное буду ставить IRF840 . Не могу найти LND150 .

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #85 : Ноября 17, 2013, 23:28:33 »
http://www.rcscomponents.kiev.ua/product/LND150N3.html

  " товар отсутствует, Вы можете сделать запрос добавив товар в корзину "   ???  Печально, но даже здесь их нет , придётся впаивать IRF840

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #86 : Ноября 24, 2013, 01:31:03 »
Померял  анодку после выпрямителя-  получилось около 315 В . Нормально будет, или маловато ?

 Откусил на плате питания шунтирующий резистор 220 кОм- получилось 330 В  ( после дроссельного резистора 10 кОм ) . До него -  тоже 330 В .
« Последнее редактирование: Ноября 24, 2013, 02:11:16 от High Hopes »

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #87 : Декабря 22, 2013, 18:32:25 »

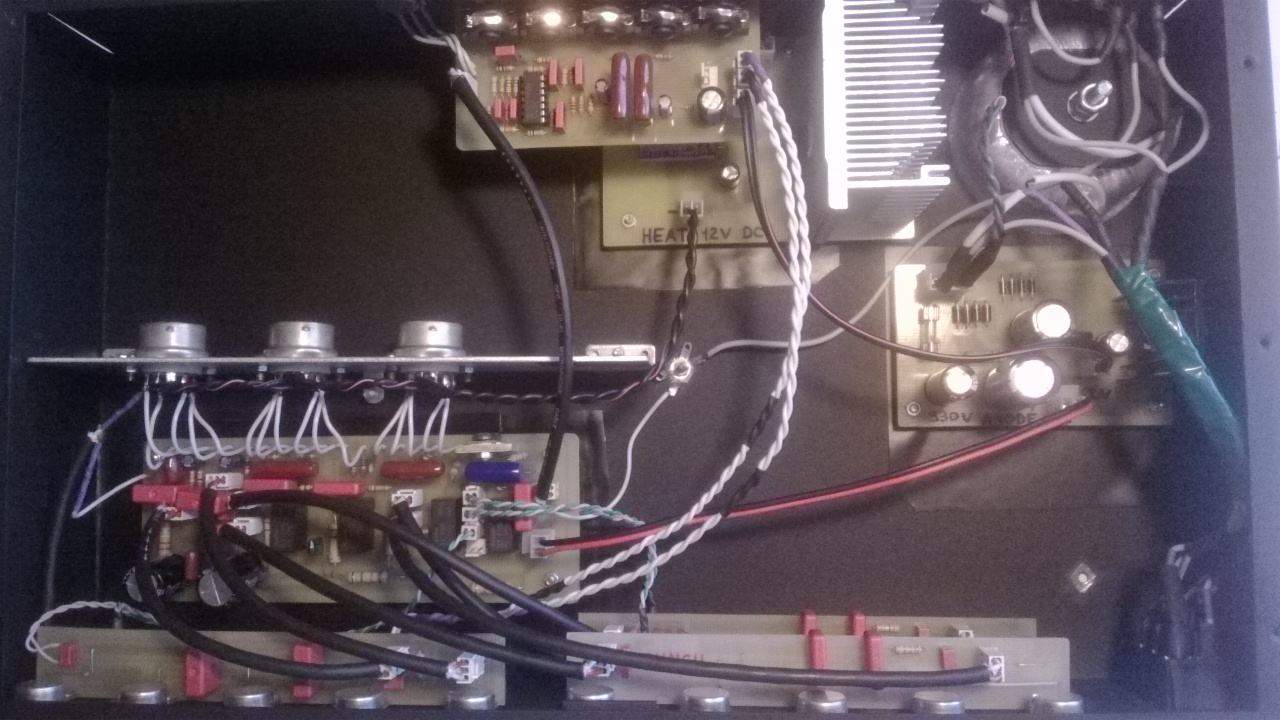

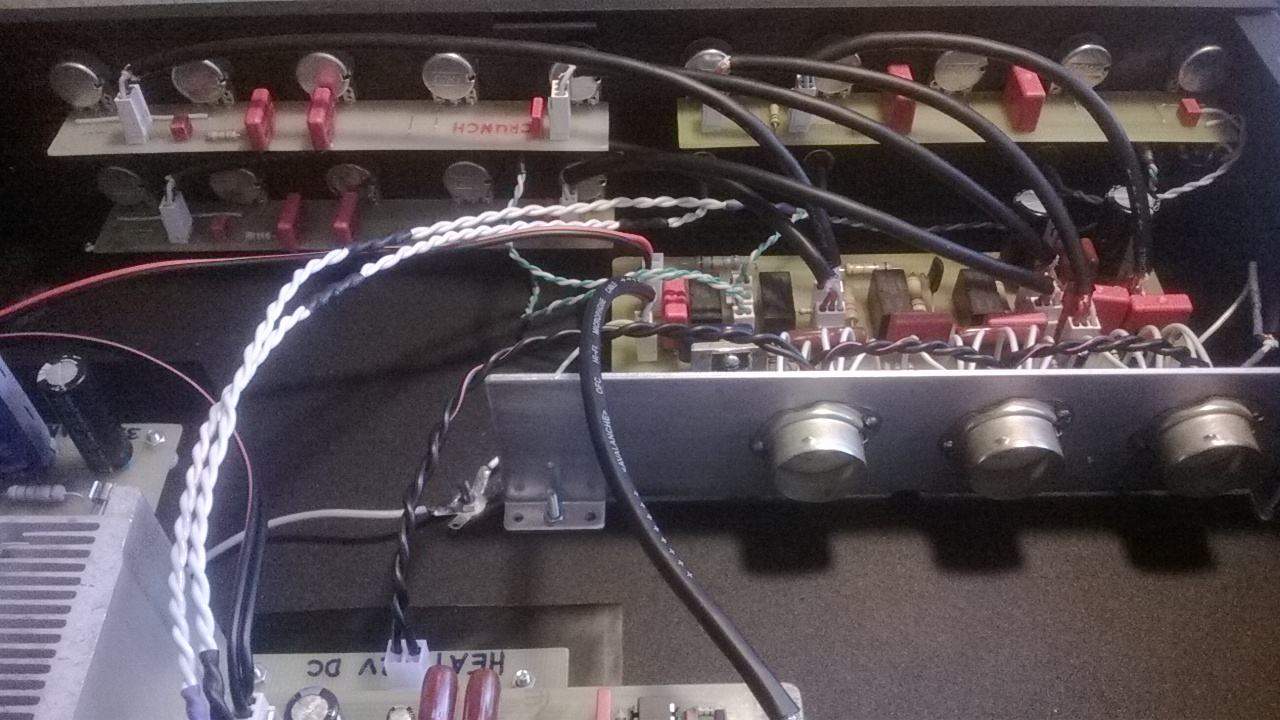

Ну вот, наконец-то  распаял весь преамп. Осталось только заказать лампы. Пока определяюсь , какие лучше взять - 12АХ7 или аналог ЕСС83 ? Подскажите, есть ли разница в звуке ?

... и добавил:

Так и никто не подскажет, есть ли разница какие лампы ставить ?  :)
« Последнее редактирование: Декабря 22, 2013, 20:02:50 от High Hopes »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #88 : Декабря 22, 2013, 23:45:01 »
Серж мои поздравления.Лампы не сравнивал как поставил 12АХ7LPS так и стоят.Вот такие с длинным анодом  http://www.istok2.com/catalog/?key=12ax7&submit=%CD%E0%E9%F2%E8
По звуку всё устраивает.Из 18Ватт пока лампы попробуй вытащить для проверки.
« Последнее редактирование: Декабря 22, 2013, 23:54:01 от Darksid »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #89 : Декабря 23, 2013, 00:18:37 »
ГЫ, фейк! Отбраковка перемаркированная...
