Парни, всем привет!
Прошу помощи, плиз.
Хотел создавать отдельную тему по квакушке, и там спросить совета, но, т.к., зашился только с индуктивностью, то не пинайте, спрошу здесь!
В общем, выдернул из донорных компьютерных БП парочку сердечников (кольцевых, т.е., торов). Пытаюсь на них намотать индуктор 550 мГн, и что-то явно идет не так. В общем, изначально, чтобы получить значение начальной магнитной проницаемости, наматываю 15 витков на одно из колец, размером 23/13/8 мм. Всё гуд, получаю цифру, подставляю в онлайн калькулятор, и для достоверности пересчитываю на бумаге по 2-м формулам (индуктивность и соотношение индуктивности с витками), получаю количество витков. Мотаю - фонарь, совсем не то значение

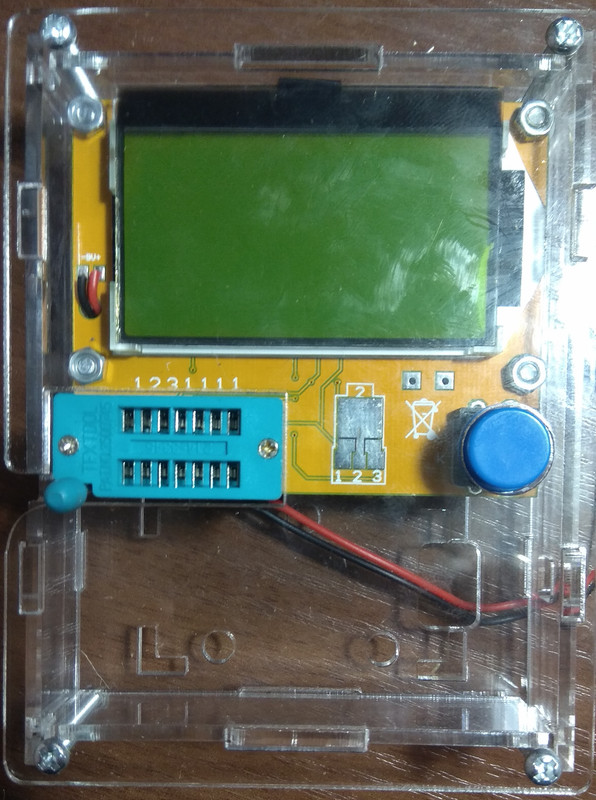

Индуктивность измеряю вот таким LCR-тестером:

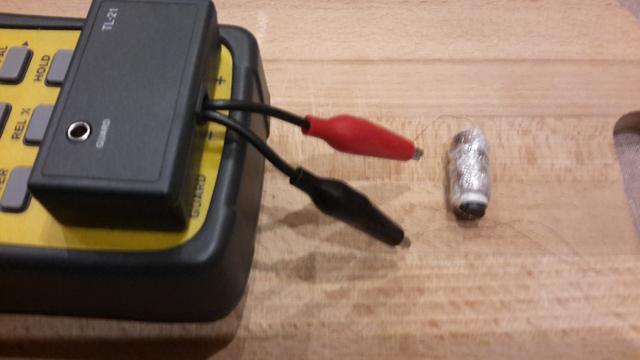

Конкретно в цифрах, фигня получается вот в чём:
у первого кольца магнитная проницаемость по расчётам получилась 11500, значит нужно 245 витков для получения катушки 550 мГн. Окей, мотаю, измеряю индуктивность, и фиг там 550 мГн, а всего около 80-ти с копейками. Думаю, фиг с ним. Определяю для этого конкретного значения витков, исходя из значения индуктивности, магнитную проницаемость сердечника, пересчитываю. Расчёты говорят, что нужно домотать до 845 витков. Окей, не проблема. Ещё несколько часов мотаю, и в результате замеров индуктивность - 5550 мГн
Думаю, во дела. Отматываю по 10 - 20 витков и измеряю величину на каждом этапе. Падает пропорционально, т.е. 4 000 мГн с чем-то. Но когда отмотал около 70 витков - вдруг бац и резко 150 мГн.

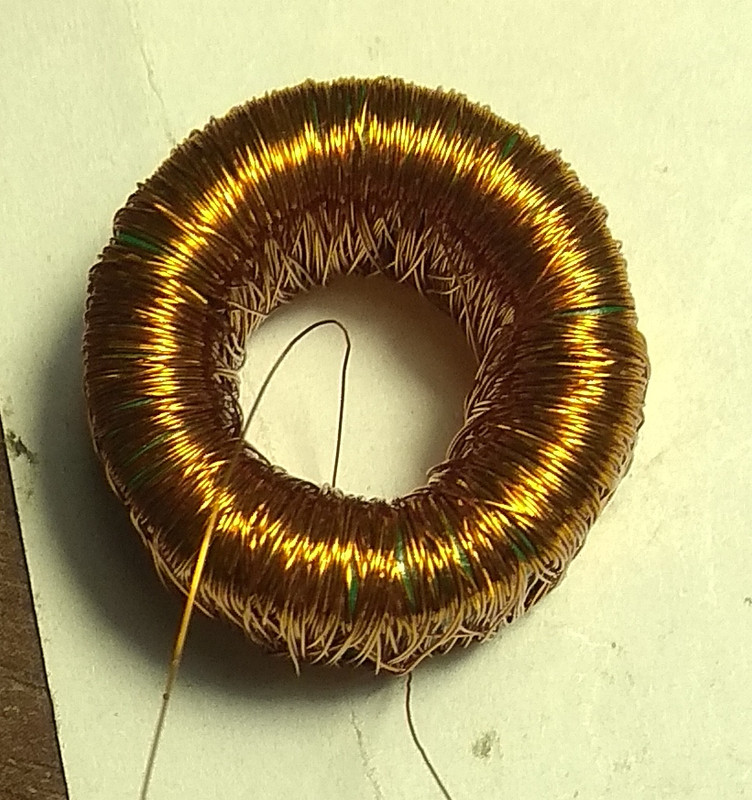

Чё за фигня, думаю, не могу понять. Забросил, пошёл изучать теорию более детально. Вот она, эта катушенция:
В общем, всё оставшееся время того дня до поздней ночи провёл в изучении теоретического материала.
Сегодня заступил с новыми силами. Для начала выдернул другой сердечник (чтоб исключить все факторы), размерами 22/13/13 мм. Мотаю 11 витков, измеряю индуктивность, получаю значение 2 мГн. Прекрасно. Но, дабы проследить закономерность, мотаю 15 витков, получаю 4,5 мГн, вроде всё норм, проницаемость почти 15000
. Мотаю 45 витков, получаю 14 мГн, проницаемость уже около 6000. Закономерности не соблюдаются. Сомнения закрадываются. Думаю, ладно, возьму с запасом величину магнитной проницаемости, равной 2000 и буду мотать себе, если что, отмотаю назад, не беда. По расчётам для 550 мГн необходимо намотать 453 витка. Округляю до 500 (если что, то отмотать проще, чем потом домотать). Наматываю, и получаю индуктивность катушки - 160 мГн.
Сказать, что я в замешательстве - это не сказать ничего. Что за фигня? Толи лыжи не едут, то ли еще чего
.
Поэтому и прошу помощи, бо не могу понять: или врут расчёты, или измеритель, или я
дебил недостаточно изучил теоретический курс. Ну, и собственно, какие тут есть пути решения?

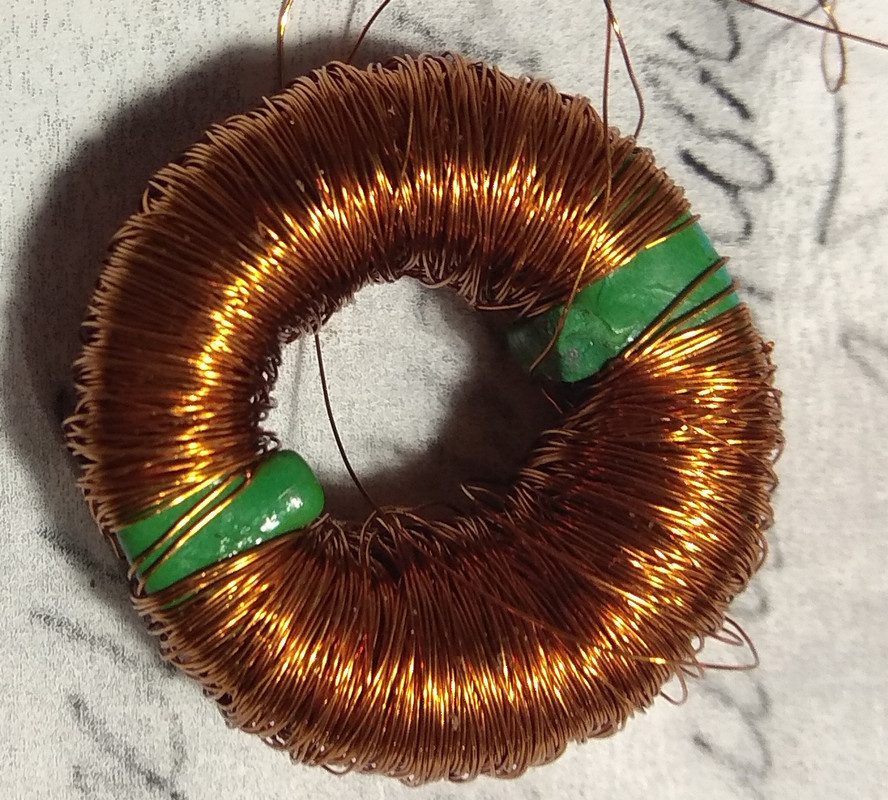

Вот фото второй катушки. Честно - безрезультатно мотать уже задолбался. Спасибо!
