Re: Околокрафтовский флуд
« Ответ #11385 : Мая 15, 2017, 10:35:12 »
Vitallka,  :pozor: Пересчитываем... И в схеме заявлено 325 вольт, а никак не 250 вольт.

Блин, чем дальше, тем больше по дрова... Я понимаю, что утро, понедельник. Весна...  :crazy:

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Околокрафтовский флуд
« Ответ #11386 : Мая 15, 2017, 10:46:37 »
Цитата: AZG от Мая 15, 2017, 10:35:12
Vitallka,  :pozor: Пересчитываем... И в схеме заявлено 325 вольт, а никак не 250 вольт.

Блин, чем дальше, тем больше по дрова... Я понимаю, что утро, понедельник. Весна...  :crazy:
:pozor:
Напряжение анода равно напряжению на второй сетке.
Или будете резистором или диодом-стабилитроном просаживать?

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11387 : Мая 15, 2017, 12:53:16 »
Цитата: Vitallka от Мая 15, 2017, 10:46:37
:pozor:
Напряжение анода равно напряжению на второй сетке.
Или будете резистором или диодом-стабилитроном просаживать?

Этот момент на приведенку влияет мало. Потому и говорю. что пересчитываем. И не забываем, что строим не аудио, а гитарный усилитель.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8456
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #11388 : Мая 15, 2017, 13:03:01 »
Я прикинул по графикам для режима 300/300 анод/сетка получается около 2к в однотакте для 6л6. По-моему, правдоподобно.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11389 : Мая 15, 2017, 13:09:16 »
Rolly, для РР? ;)

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8456
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #11390 : Мая 15, 2017, 13:27:05 »
Цитата: AZG от Мая 15, 2017, 13:09:16
Rolly, для РР? ;)
каррера однотакт же сингловый. :hmmm:

Для 84-й тоже прикинул по графикам - тоже возможен режим с 2к нагрузки. В обоих случаях очевидно разработчик сознательно загнал их в режим АВ.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Околокрафтовский флуд
« Ответ #11391 : Мая 15, 2017, 17:06:50 »
Как вы себе представляете режим АВ в однотакте?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Околокрафтовский флуд
« Ответ #11392 : Мая 15, 2017, 17:38:28 »
Ден2, очень плохо)

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8456
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #11393 : Мая 15, 2017, 19:12:12 »
Цитата: Ден2 от Мая 15, 2017, 17:06:50
Как вы себе представляете режим АВ в однотакте?
Во-первых, почему бы нет? Можно его считать кривым классом А. Во-вторых, такие каскады есть в преампе, почему бы в звукоформирующем усилителе не сделать асимметричный выходной каскад? В третьих, посчитайте сами наконец. Или хотя бы сравните с типовыми режимами из даташитов.
« Последнее редактирование: Мая 15, 2017, 19:14:10 от Rolly »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Околокрафтовский флуд
« Ответ #11394 : Мая 15, 2017, 21:50:51 »
Цитата: Rolly от Мая 15, 2017, 19:12:12
Во-первых, почему бы нет? Можно его считать кривым классом А. Во-вторых, такие каскады есть в преампе, почему бы в звукоформирующем усилителе не сделать асимметричный выходной каскад? В третьих, посчитайте сами наконец. Или хотя бы сравните с типовыми режимами из даташитов.

Очевидно, мы с тобой по-разному понимаем смысл класса АВ.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8456
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #11395 : Мая 15, 2017, 22:48:39 »
Я по учебнику понимаю :)

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #11396 : Мая 15, 2017, 23:47:44 »

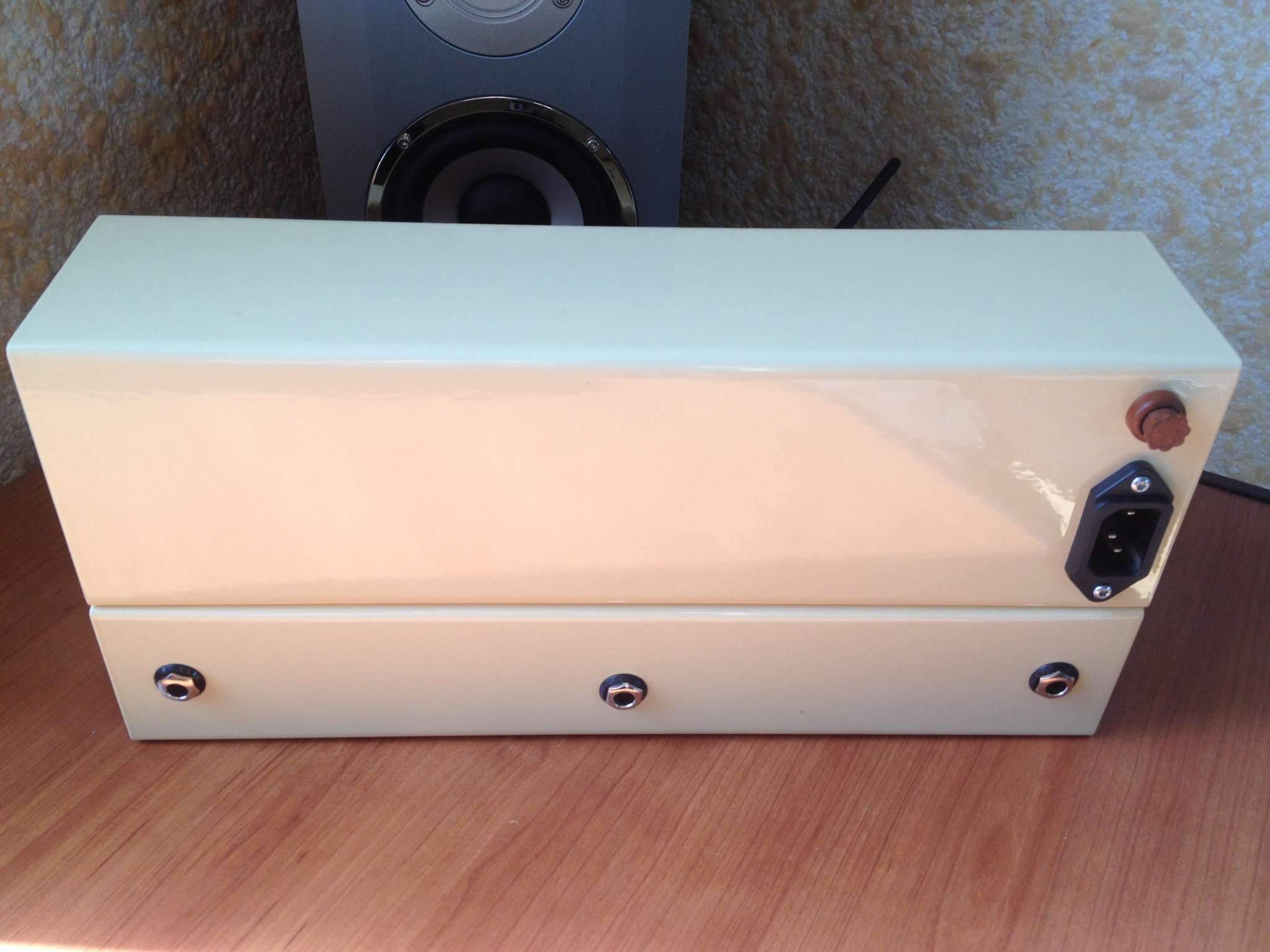

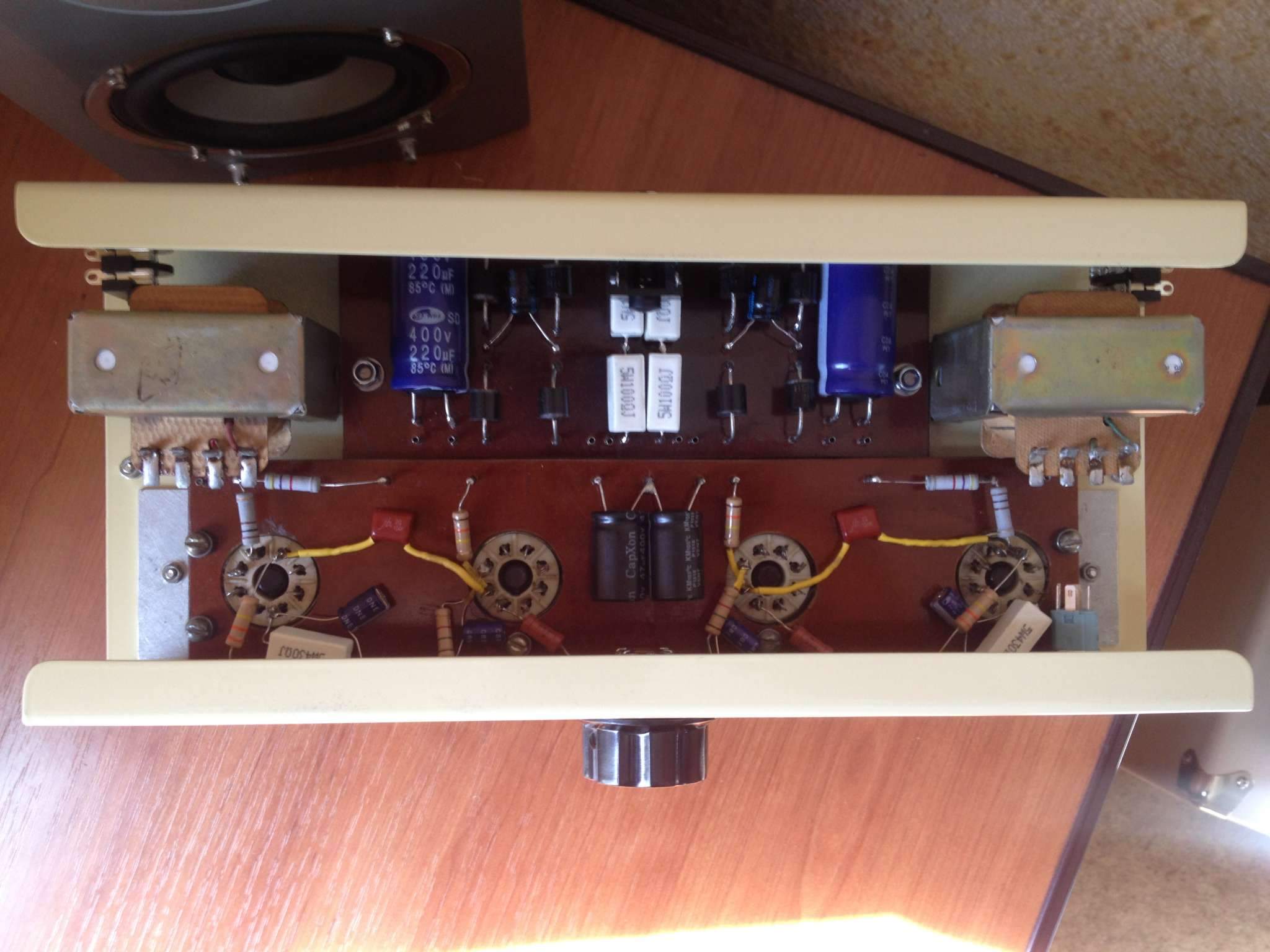

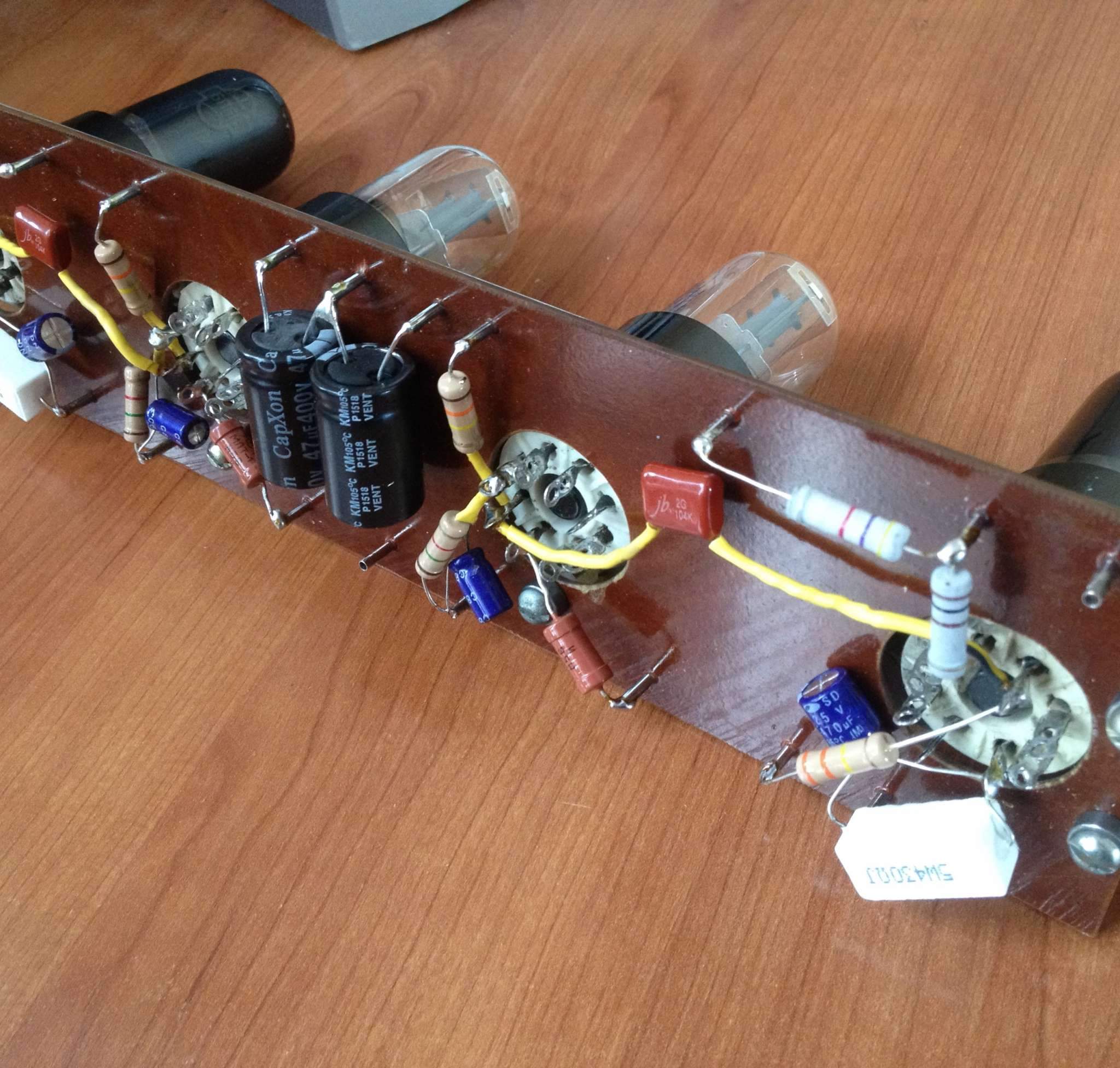

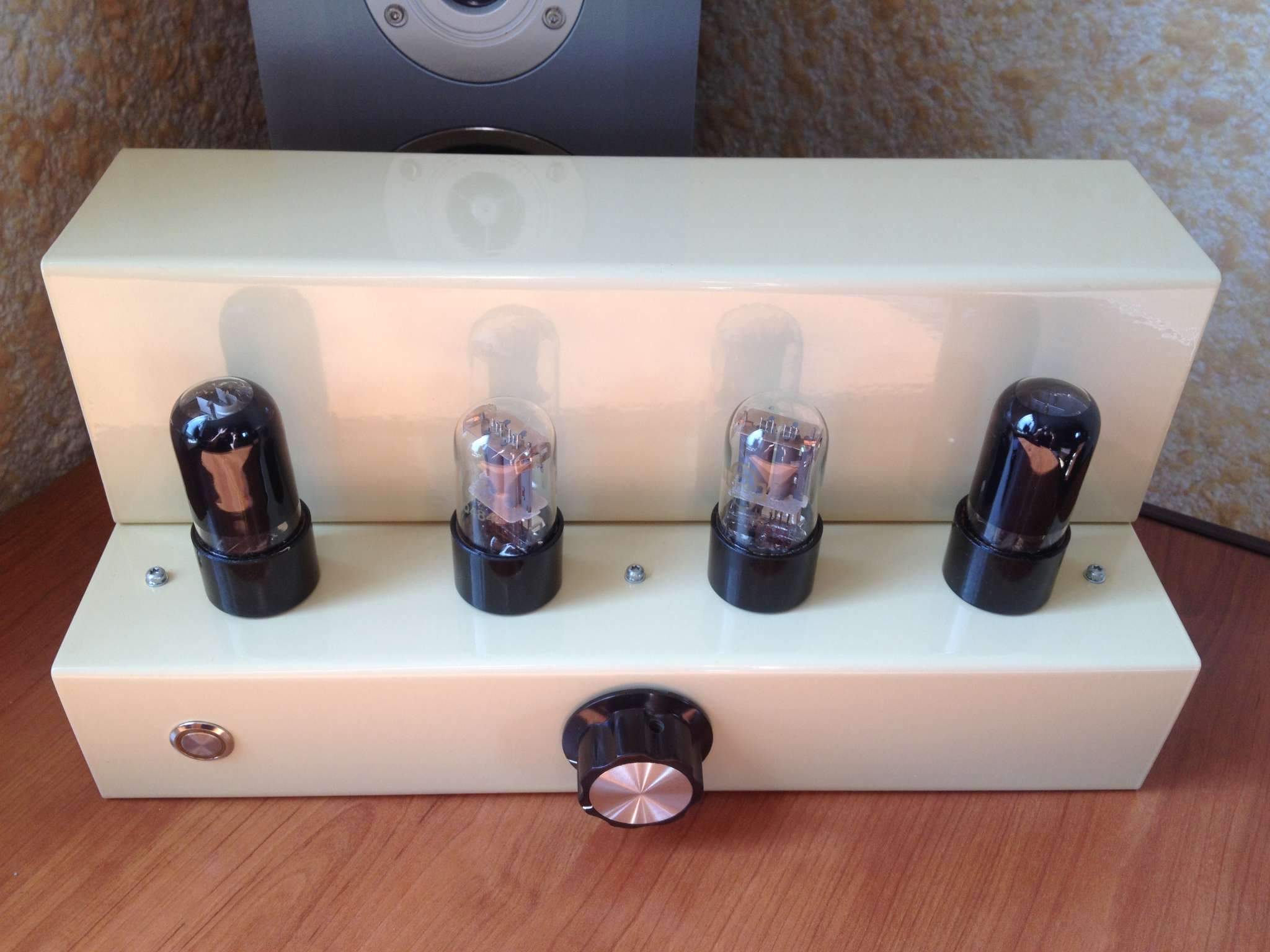

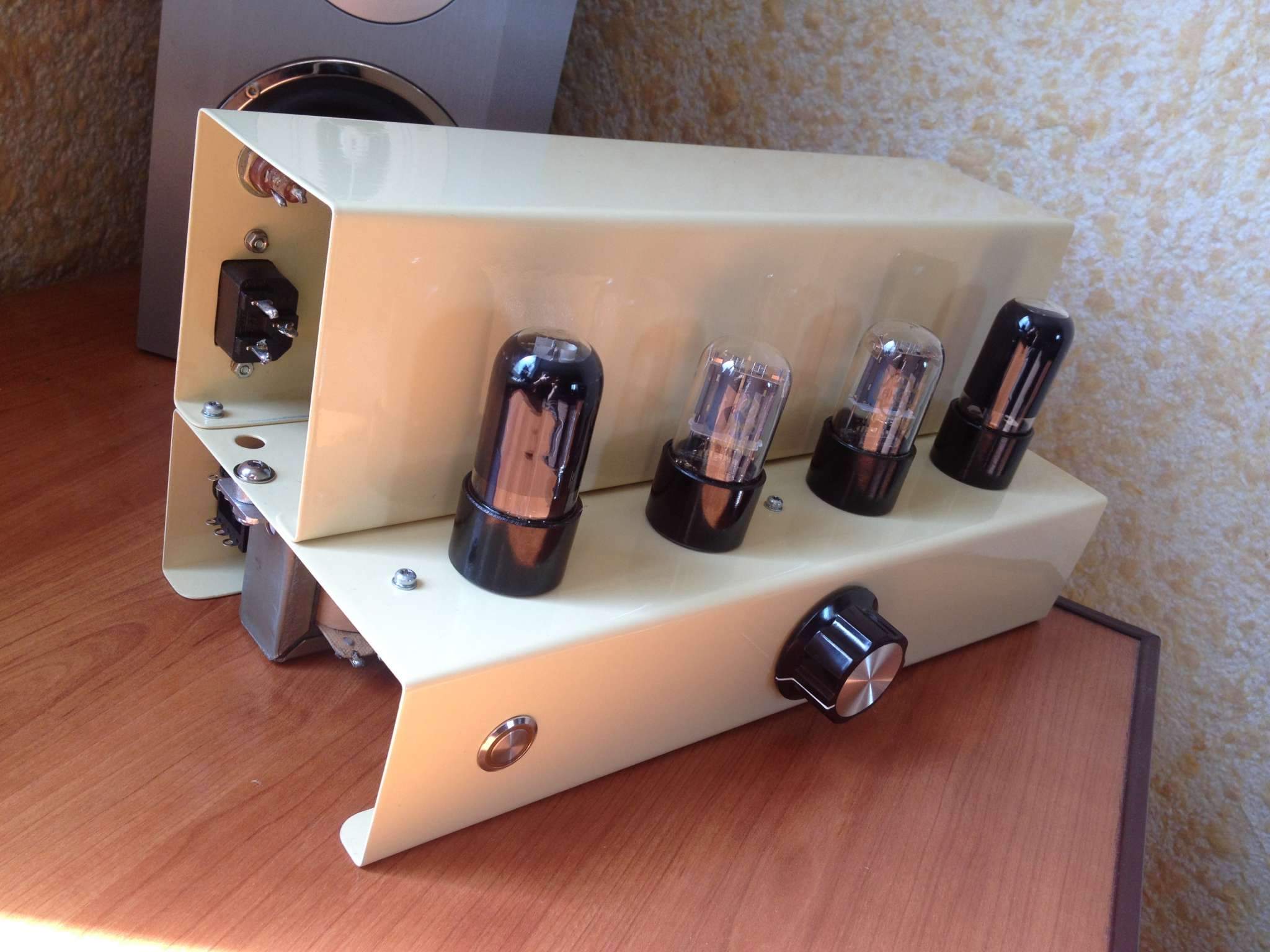

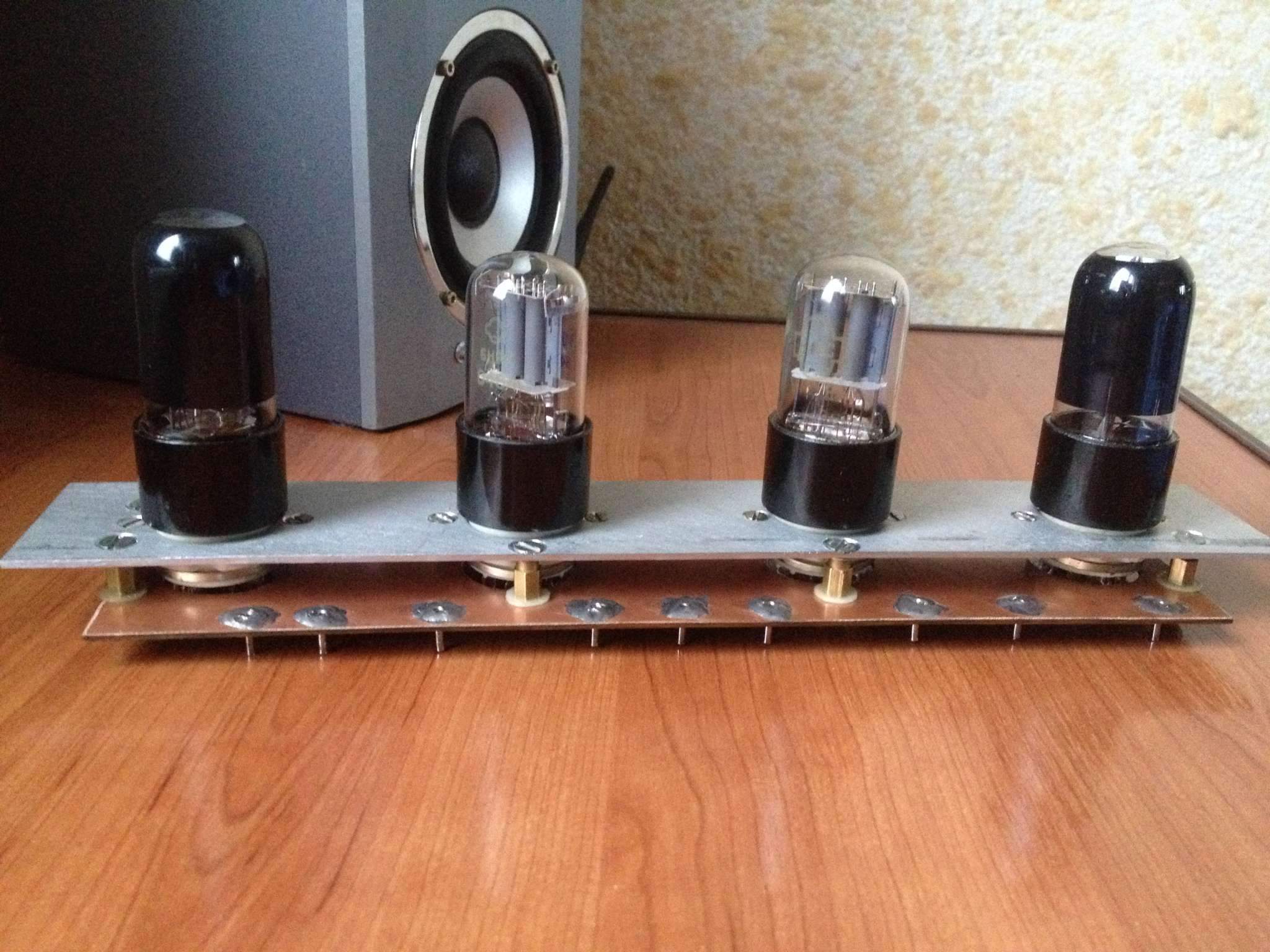

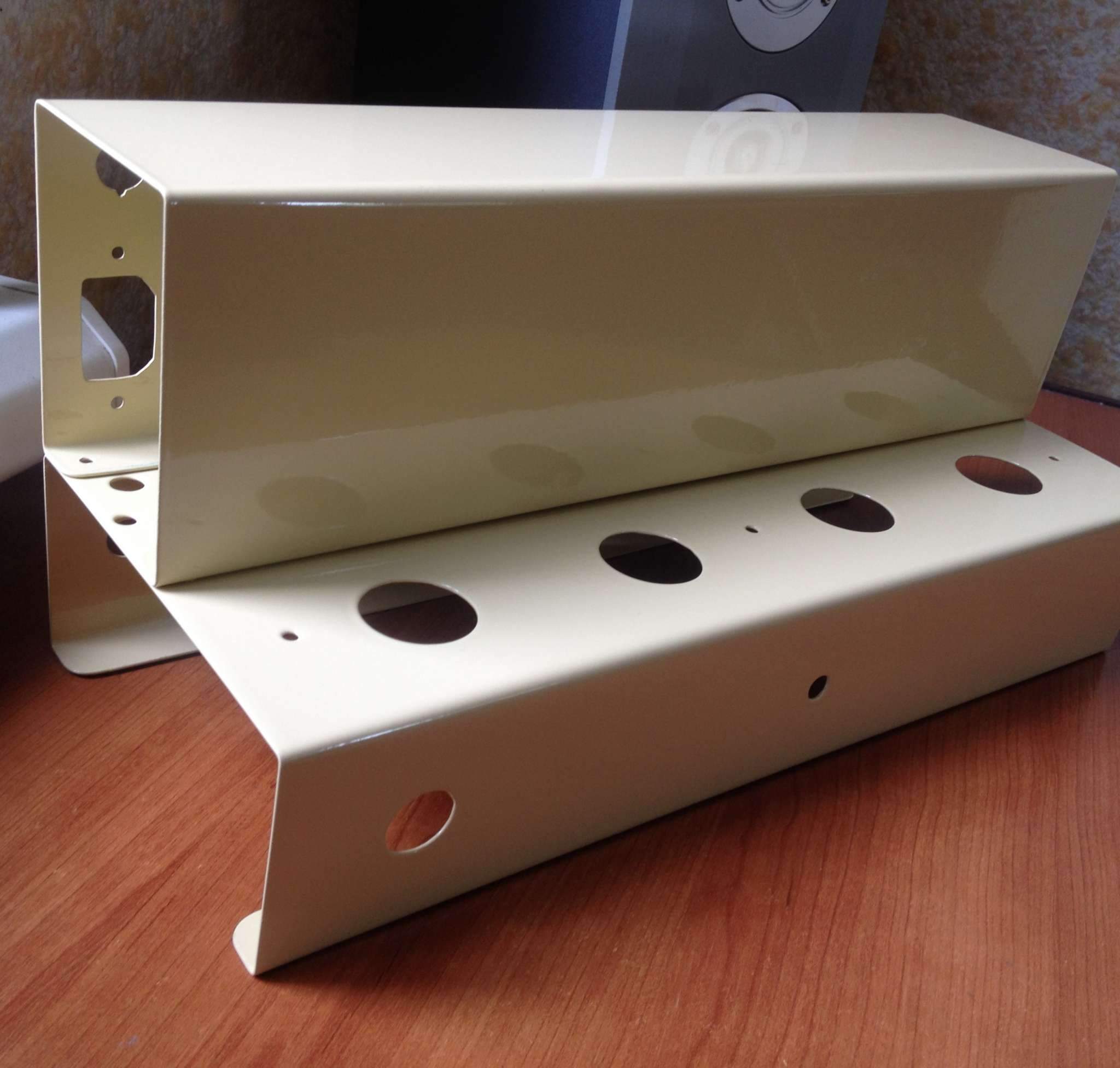

Не совсем гитарное, но планирую использовать также с гитарным софтом, к нему будет еще пару небольших колонок-кабинетов с широкополосниками 4 ГД-35. Изваял как всегда, из того что было под рукой, силовой ТАН-22, дроссели Др-5-0.08, выходники ТВЗ-шки, вобщем классический простейший однотактный стереофонический усилитель, для околокомпьютерных дел. https://www.youtube.com/watch?v=rNk4-g1I3a4
« Последнее редактирование: Мая 15, 2017, 23:50:28 от Евгений Медведев »

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11397 : Мая 16, 2017, 00:18:41 »
Rolly,  :D типовой класс А там. И не знаю что там считаете, но в тех режимах нагрузка правильная и никак не 2К.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Околокрафтовский флуд
« Ответ #11398 : Мая 16, 2017, 01:24:36 »
Цитата: AZG от Мая 16, 2017, 00:18:41
Rolly,  :D типовой класс А там. И не знаю что там считаете, но в тех режимах нагрузка правильная и никак не 2К.

примеры расчёт а в студию, раз тут такие споры

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11399 : Мая 16, 2017, 01:31:03 »
Dying Fetus,  :o ??? ЗАЧЕМ? Навалом типовых аппаратов в тех режимах, что у Корнфорда. Это пусть товарищ показывает откуда у него взялись 2К для однотакта на 84-ке с анодкой 325В.
