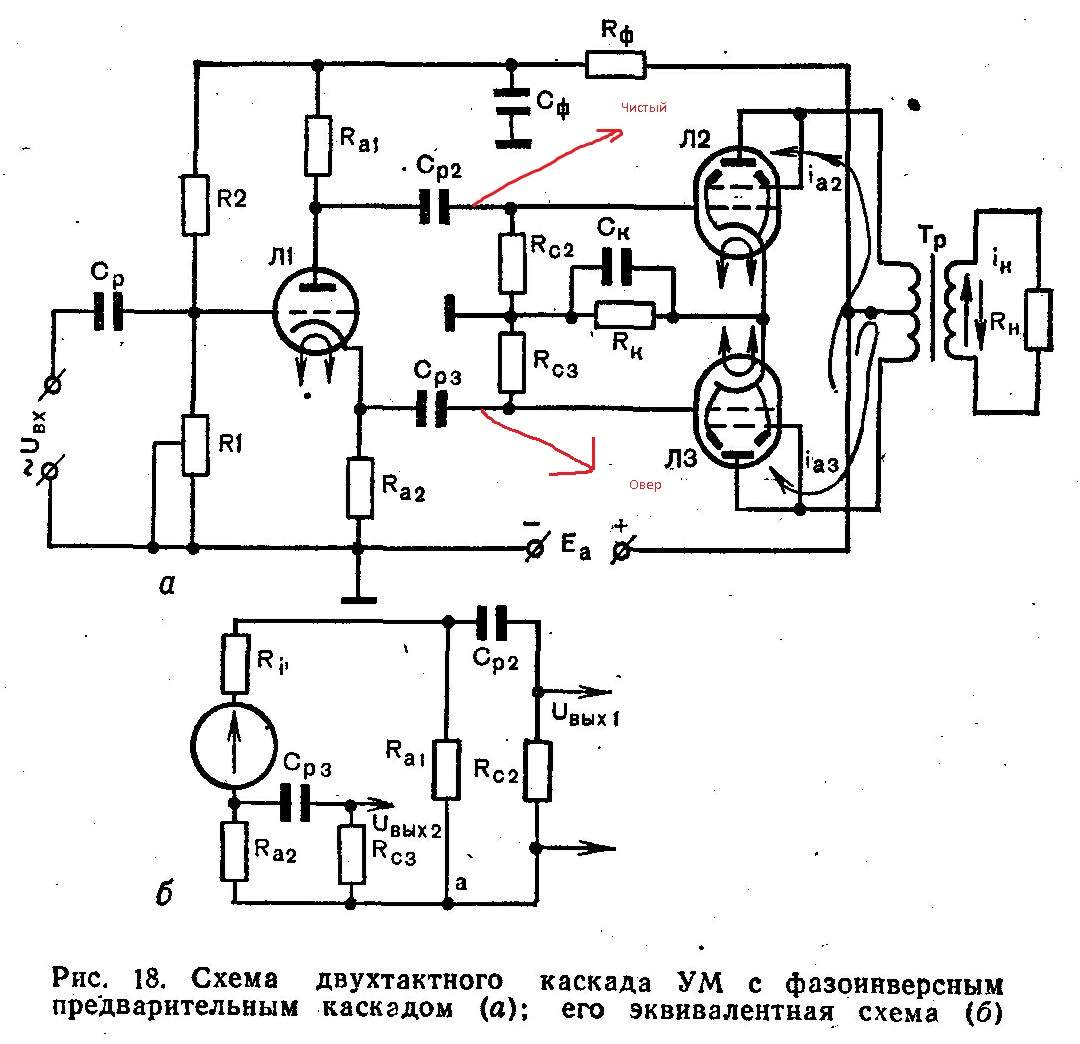

Ну, раз уж в лампе две половины, можно использовать обе, я так думаю.
А что такое ФИРН?

... и добавил:

Про повторитель разобрался. А зачем он тут? В оригинальных схемах его нету.

Ага. Понял. Но, если ставлю ФИРН - то в чистый надо будет один каскад делать. Как? И зачем? Если на лампе - то половина лампы в воздухе висеть будет. Если на транзисторах - какую схему взять лучше?

А если оставлять существующую схему чистого, как тогда входной буфер реализовать?

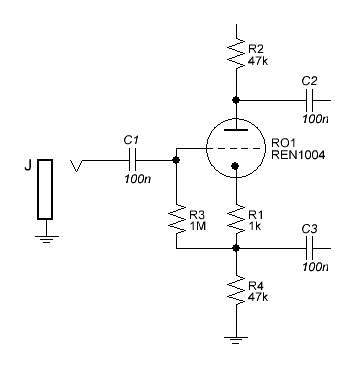

ФИРН - типа так получается?

... и добавил:

Завтра схему перерисую.

Пробовал я игратся с ФИРН... сорри, но сколько я не макетил - фигня получается по звуку почему-то. выход с анода - значительно больше по амплитуде, чем выход с катода. Интересно - почему его гитарные строители не пользуют - удобная в теории вещь то.... Забросил я его. Ну а в целом да - остается в таком случае 1 каскад в чистом - для раскачки сигнала после ФИРНа, и 2 каскада в канале овердрайва как и было. Если получится с ФИРНом.

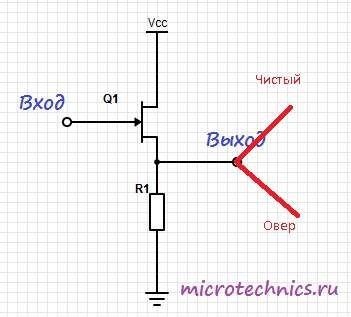

Ставим по входу повторитель. На полевике или на лампе. если на лампе - то и по выходу тогда тоже поставить повторитель. Остальное оставляем как было изначально - 2 каскада в овердрайве, 2 каскада в чистом. и будет отлично. Но может ты будешь первым, кто победит ФИРН. ))

Вообще - пока получается даже со всеми повторителями - 3 лампы всего. одна на канал овера, одна - на чистый, одна на входной и выходной повсторитель.

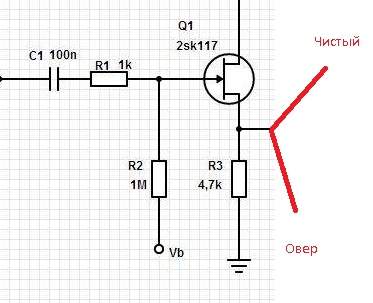

На полевике да - повториель нарисован правильно, но не полностью, т.к. есть еще напряжение смещения на вход и разделительный кондер перед ним.
Его смысл - высокое (высоченное прям) входное сопротивление и очень низкое выходное. так же повторитель работает как буфер, исключая взаимное влияние сигналов.

... и добавил:

Повторитель по выходу - кроме того что влияет на звук еще позволяет тебе получить низкоомный выход линейный, и в случае чего не парится на тему "а можно ли мою жужжалку воткнуть в..." - т.к. будет можно практически везде ее втыкать.

Басовый овер (ни в коем случае не фузз!!!) - устройство низковольное, на каменных элементах. плюс - у него уже было разведено напряжение смещения. в твоем случае - смещенние нужно делать прям на транзисторе.

Для этого с Drain на Gate - опускаем резистор например в 3,3Мом, и точно такой же резистор с Gate на землю. Тем самым получаем делитель напряжения, и напряжение смещения на Gate Будет равнятся половине напряжения питания.
Да, перед этим делом стоит конденстор (те же 100nF). Перед конденсатором, по входу - еще один резистор на землю, 1-2Мом.
Резистор с Sorce на землю - стоит взять поболее - в 47-100К, и с него уже на входные конденсаторы для чистого и перегруженного канала. Для чистого где-то 470nF/400В, Для перегруженного - 47-100nF/400В должно с головой хватить.
