Re: Печатка или навес?
« Ответ #45 : Октября 07, 2019, 05:14:07 »
В показанном преде MAKO печатка четырехслойная, причем она не только делает ремонт неразумным занятием, но и спроектирована с проблемами. И еще то как потенциометры соединены - отдельная радость, возможно даже не сама материнка виновата а то что по рередней панели. Я с таким предом дело имел. Враг не пройдет.

Оффлайн inq

  • Новичок
  • *
  • Сообщений: 45
  • Репутация: +0/-0
Re: Печатка или навес?
« Ответ #46 : Октября 07, 2019, 07:17:45 »
а схему "мако", хоть на словах .краешек хоть посмотреть . так чисто интересно очень
« Последнее редактирование: Октября 07, 2019, 07:23:23 от inq »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8065
  • Репутация: +2372/-17
  • Atypique
Re: Печатка или навес?
« Ответ #47 : Октября 07, 2019, 07:41:50 »
Цитировать
печатка четырехслойная, причем она не только делает ремонт неразумным занятием
Четырёхслойная печатка? Пфф, я в 1995 году чинил аналоговые мобилки Nokia с 6-слойной печатью со сквозными прожогами платы.
И ничего, справлялся. Сервис у нас был авторизованный - полная поддержка фабричными схемами, деталями, ПО.
А деталюшек в тех аппаратах было - тьма, с гитарным преампом и не сравнишь... :)

Оффлайн круг

  • Завсегдатай
  • ***
  • Сообщений: 339
  • Репутация: +38/-6
  • GuitarPlayer.Ru fan!
Re: Печатка или навес?
« Ответ #48 : Октября 07, 2019, 09:05:24 »
Цитата: Geezer от Октября 06, 2019, 21:57:53
Тот самый случай, когда короткий, но толстый ценится больше длинного, но тонкого ;):
https://yadi.sk/i/rIuOLiiu9fgwbA
вот, все сходится.
у нас в лаборатории соединения делали медной трубкой прямоугольного сечения. я спрааашивал начальство  "пачему?" , а они уходили от ответа. ну разве можно всерьез говорить о каких-то ненужных примесях в полупроводниках, из-за чего они на вч и свч жутко греются и все эти массивные основания и широкие лепестки(еще и золоченые) нужны для отвода тепла.парили мне мосх скин-эффектом, бутто я дурак. гоаорили, что толстый провод стабильней тонкого в дизайне или тогда жечь на керамику. но меня не проведешь, мне друг сказал, что они медь тырили, это из-за них мы перестройку проиграли и капиталисты фсё захватили. но теперь я вижу, что с внедрением егэ фсе точно будут знать, что в вч фсё должно быть толсто.
про навес.
монтажнику для спаивания 2 проводов нужно 3 руки, 2 держат провода, одна паяльник. для спаивания 5 проводов, нужно 6 рук или одна печатка, куда разом суются все провода. и неважно, один светодиод с резистором, или еще что, это нужно еще как то закрепить. для бутика и его секты и так сойдет, ибо магия.

Онлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Печатка или навес?
« Ответ #49 : Октября 07, 2019, 09:25:45 »

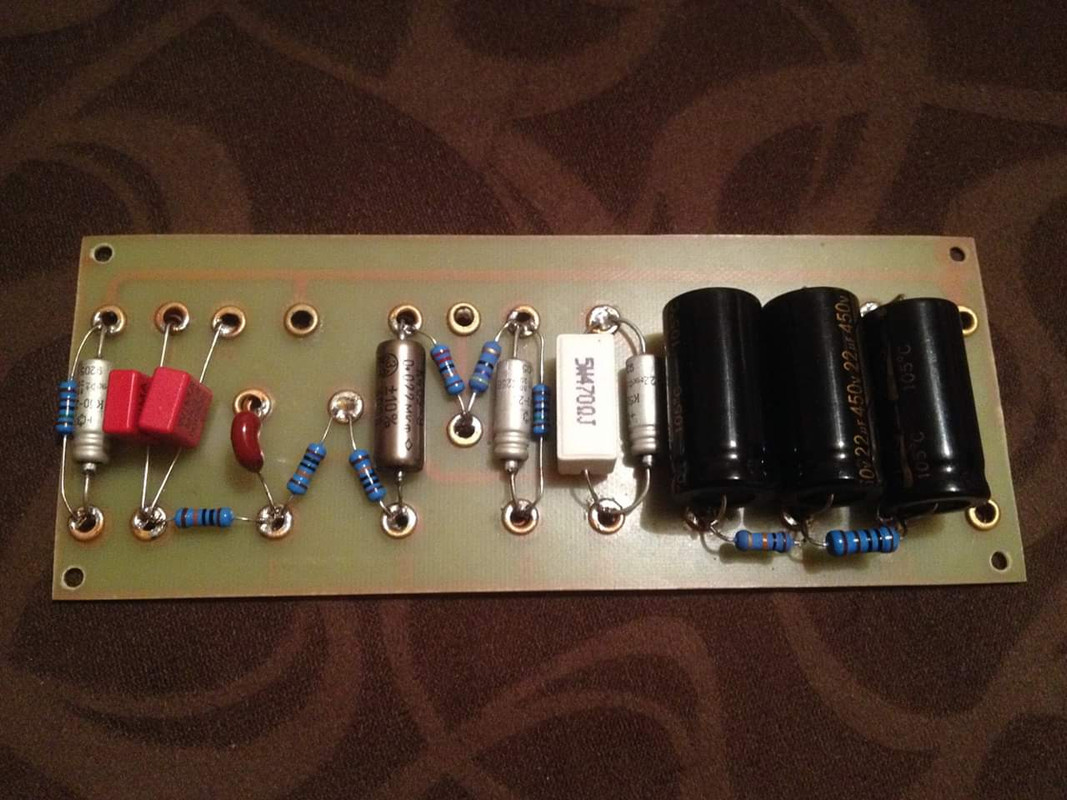

Цитата: Medvedeff8 от Октября 06, 2019, 12:08:57
А еще, можно совмещать...  :rolleyes:







Только не говори что этот ужос твоя работа. Оно ж отпадёт от айлетов при первом чихе. Не говоря ещё за контакт айлетов с дорожками...

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Печатка или навес?
« Ответ #50 : Октября 07, 2019, 09:30:57 »
Цитата: GeorgeM от Октября 07, 2019, 09:25:45
Только не говори что этот ужос твоя работа. Оно ж отпадёт от айлетов при первом чихе. Не говоря ещё за контакт айлетов с дорожками...
ради интереса, что не так? Что откуда отпадывать будет? При условии, что окончательной пайки еще не было...

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Печатка или навес?
« Ответ #51 : Октября 07, 2019, 09:36:04 »
Цитата: GeorgeM от Октября 07, 2019, 09:25:45
...Оно ж отпадёт от айлетов при первом чихе...
Пропаять от души и ничего не отпадёт :hmmm:

... и добавил:

Советские электролитические аксиалы в катодах живые, интересно?

Онлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Печатка или навес?
« Ответ #52 : Октября 07, 2019, 10:12:21 »
Цитата: alkuz от Октября 07, 2019, 09:30:57
ради интереса, что не так? Что откуда отпадывать будет? При условии, что окончательной пайки еще не было...
ну, если не было то сойдёт.
и айлеты один фиг к дорожкам надо припаивать, иначе несколько циклов нагрев-охлаждение, и превед ремонт.
а ещё нарощенные на виму ноги вызывают некоторое опасение. стоило изначально разводить плату под виму в таком случае.
« Последнее редактирование: Октября 07, 2019, 10:14:05 от GeorgeM »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90040
  • Репутация: +9921/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Печатка или навес?
« Ответ #53 : Октября 07, 2019, 10:43:01 »
GeorgeM, Есть ВИМА с длинными выводами...

Crypt, ну да. там вопросов по адекватности больше, чем по ремонту и т.п.  ;)

Онлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Печатка или навес?
« Ответ #54 : Октября 07, 2019, 12:10:50 »
Цитата: AZG от Октября 07, 2019, 10:43:01
GeorgeM, Есть ВИМА с длинными выводами...


не встречал.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Печатка или навес?
« Ответ #55 : Октября 07, 2019, 12:26:20 »
Цитата: GeorgeM от Октября 07, 2019, 09:25:45
Только не говори что этот ужос твоя работа. Оно ж отпадёт от айлетов при первом чихе. Не говоря ещё за контакт айлетов с дорожками...

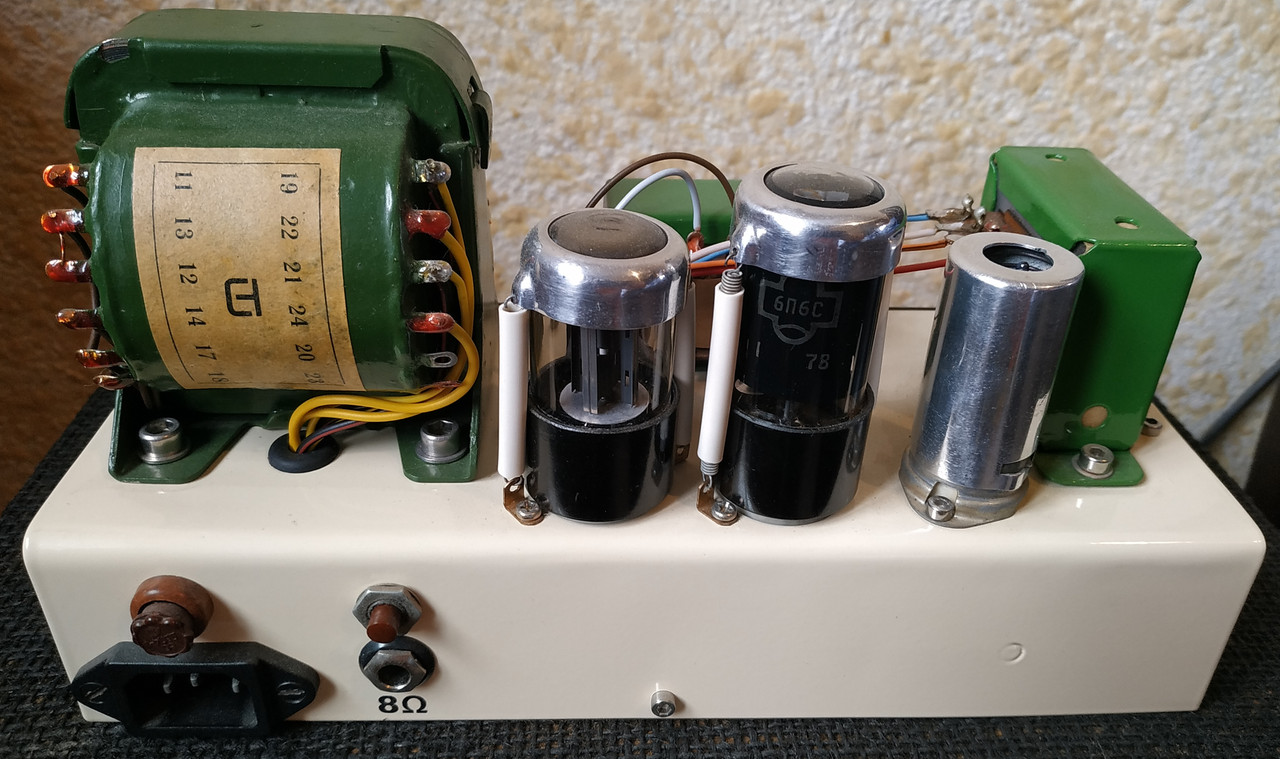

Этот ужас моя работа. Вот он, красавец.




Ну раз уж пошла такая масть, решил залезть глянуть, шо ж там отвалилось...






Сверху вроде ничего... Все держится.

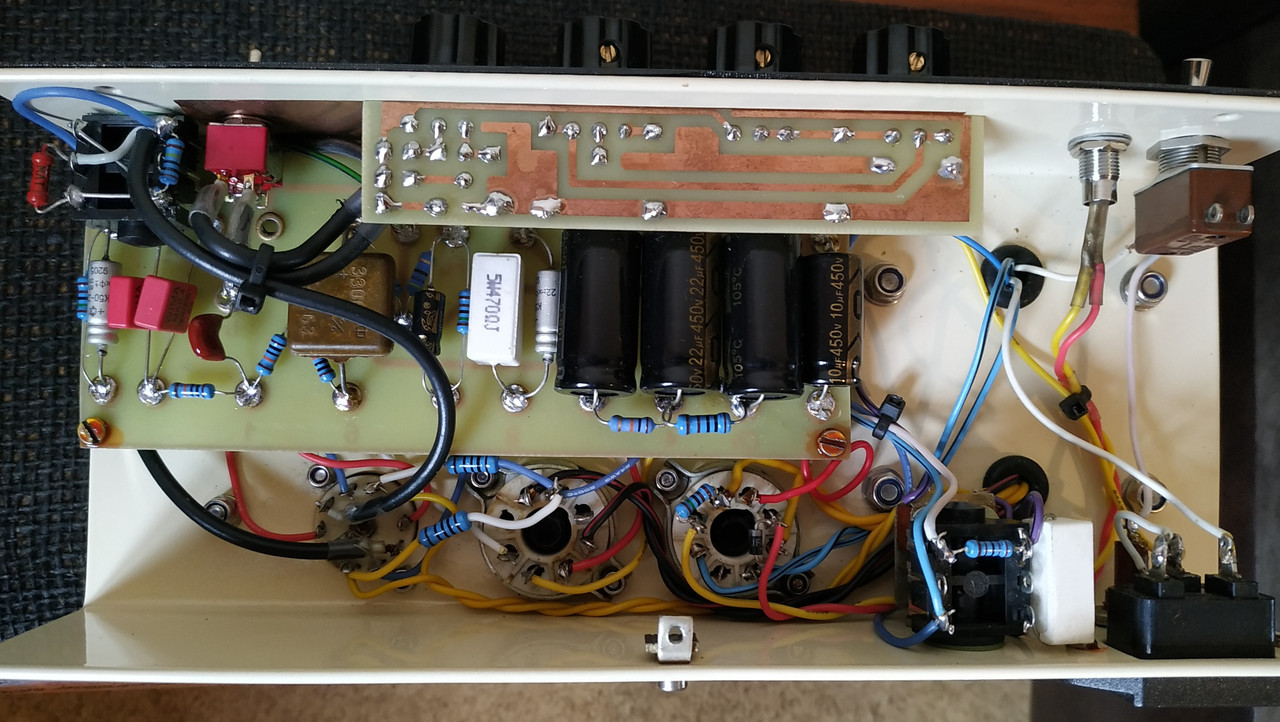

А вот снизу... тоже, на удивление, ничего не отвалилось.  ;D И советские аксиальные электролиты в порядке.
И где там вима с нарощенными выводами... Я не нашел.  ???
Айлеты к дорожкам, естесственно, припаяны.
Работает эта головешка каждый день, причем, выходная лампа работает с небольшим превышением по мощности. Больше года, полет нормальный...



Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90040
  • Репутация: +9921/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Печатка или навес?
« Ответ #56 : Октября 07, 2019, 13:46:13 »
Цитата: GeorgeM от Октября 07, 2019, 12:10:50
не встречал.

Ну так, в обычных магазинах ее и нет особо. На развалах встречается.

Онлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Печатка или навес?
« Ответ #57 : Октября 07, 2019, 13:48:39 »
Цитата: Medvedeff8 от Октября 07, 2019, 12:26:20

ну так то ж другое дело. допаято как надо.  ;)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Печатка или навес?
« Ответ #58 : Октября 07, 2019, 14:18:26 »

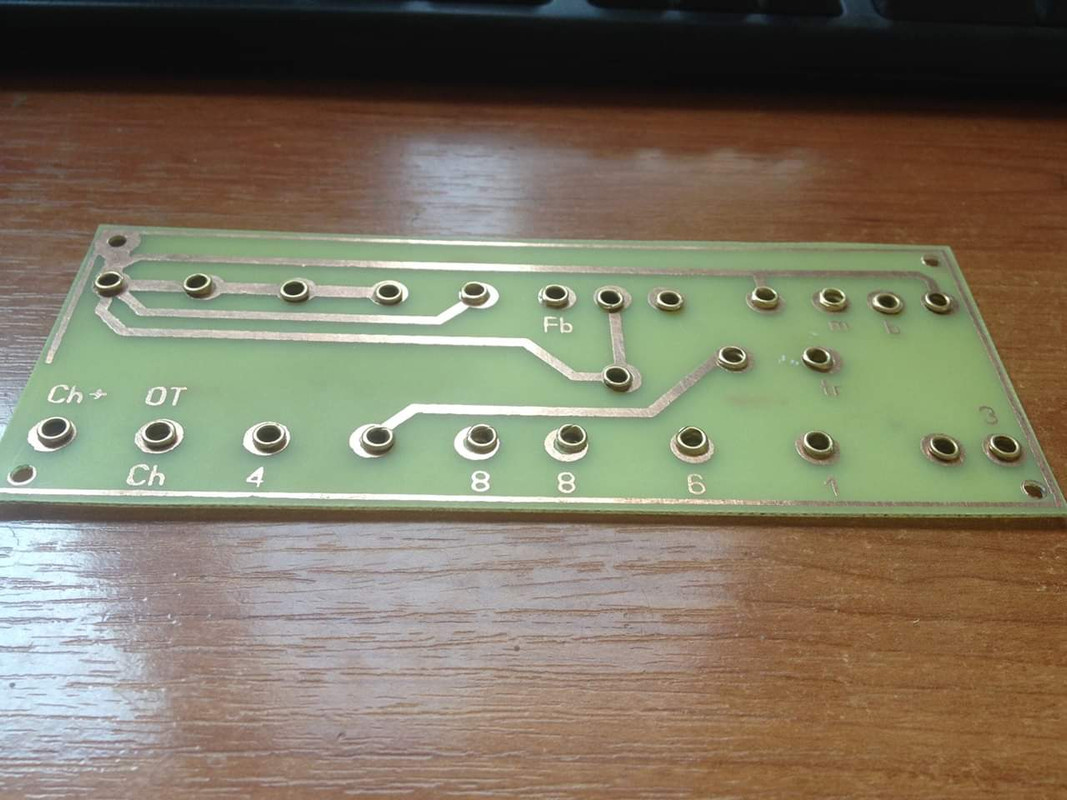

Ну дык я ж дырки-то оставил, шоб провода еще в айлеты припаивать, которые на лампы идут. А потом уже все пропаял основательно.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8065
  • Репутация: +2372/-17
  • Atypique
Re: Печатка или навес?
« Ответ #59 : Октября 07, 2019, 14:29:32 »
Цитировать
несколько циклов нагрев-охлаждение, и превед ремонт
Во время службы в советской армии неоднократно приходилось чинить ламповые телевизоры.
Типичный отказ - внутреннее разрушение паек ламповых контактных панелей из-за усталостно-термической деформации.
Бывало, упрёшься в дефектное место, сунешь в него паяльником - и припой разбегается в разные стороны, обнажая внутри закопчёный окислившийся штырёк...
С пассивными компонентами (резисторы, конденсаторы) таких проблем не было никогда.
