Нужна помощь!

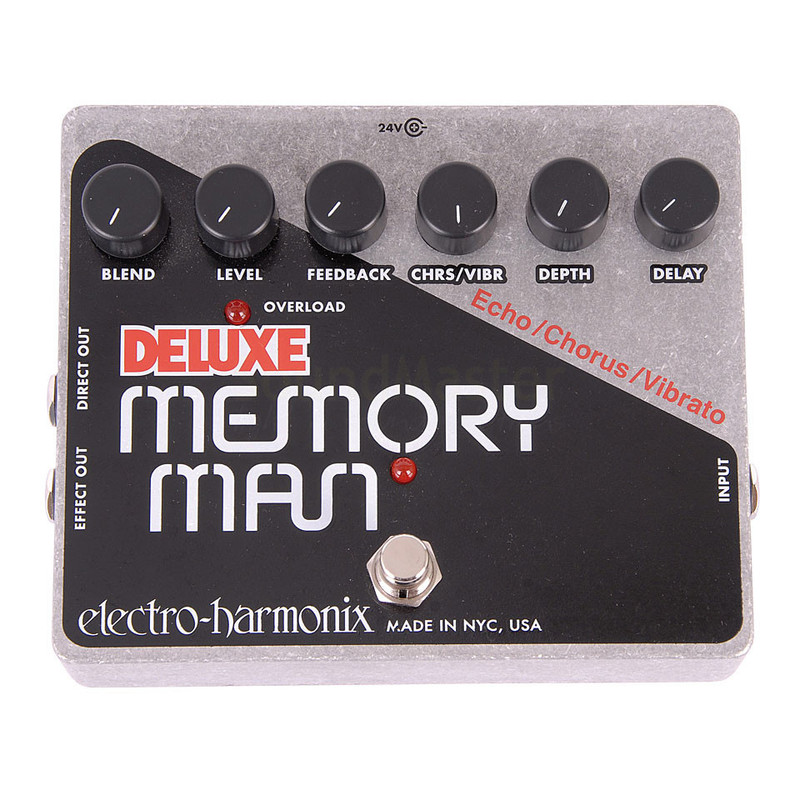

Пропали эффекты (ревер и дилей). Педаль Electro-Harmonix Deluxe Mystery Man.
Лампочки горят... первые две крутилки реагируют (убирают- повышают звук, ... искажают сигнал).
Адаптер с 110 на 24 вольта.
Проверил прибором вход 110 (с транса) , но выход с адаптера БЕЗ НАГРУЗКИ 30 вольта!!!
Может быть в этом причина поломки?

Спасибо!
Педаль отдал в ремонт...
А адаптер "вот такой" (см.фото)
А как определить стабилизированный или нет?

Втыкая в сеть блок питания на 120В:
1. в худшем случае (если внутри только трансформатор и диодный мост с конденсатором) - мы получим на выходе напряжение в 2 раза больше, чем нужно (т.е. около 48в). И в результате спалим (скорее всего) педаль по питанию - ОУ, транзисторы и прочие полупроводники могут просто не быть готовы к такому размаху напряжения. Но трансформатор в блоке питания в таком режиме долго не проживет - и будет дико грется и сгорит скорее всего через достаточно короткое время.

2. если БП стабилизированный - то мы спалим стабилизатор внутри блока питания, и стаб может сгореть двумя способами - это когда на выход с него больше ничего не выходит - и тогда отправляем БП в мусор или ремонт и покупаем новый, правильный, либо когда его "пробивает"- и тогда на выход блока питания идет напряжения равное напряжению с выпрямителя - и тогда смотри п.1.

Если в БП сдох стабилизатор - то без нагрузки он может показывать погоду, а под нагрузкой - 0 или еще что...
Мы так и не получили ответа - ТС использует сеть 120В или 230В. )

Сорри!
Я сейчас в командировкеПердаль записана с трансформатора как и Mesa MarkV (combo). Выход с транса = ( ровно) 110 Вт.

... и добавил:

Да! Так ОНА и проработала безотказно семь лет...

Не очень по-русски написано но если проработала 7 лет, то видимо все-таки сеть 110-120 вольт. Судя по описанию проблемы, звук проходит через педаль нормально, не работает только та часть, которая отвечает за задержку и, возможно, также сдох компандер (sa571, если не ошибаюсь). Но это все хрень. Надо проверять напряжения и тыкать осциллографом. В сети одно время лежала схема с рекомендациями по измерениям и ремонту, надо найти.

Попробую объяснить написанное, отфильтровав его содержимое от ошибок, сделанных явно второпях.
Сетевое питание подаётся через внешний понижающий трансформатор 220/110, от которого питается и сам аппарат, и отказавший примус с адаптером 110/24.

Да! - Вот-вот!!! ( М.Жванецкий)

Псы:
Педаль пока не отремонтировали.., т.к. отдал САМ сегодня в ремонт.
А жена? А жена Бл..ин! ... "обещала и забыла".

Продолжение:
Вскрыли педаль в "другом сервисе".
Оказалось что Сервисный Центр ZAKAZDJ.RU вот так отремонтировал педаль:




Нужно менять микросхемы!
Вопрос?
- где можно найти (за нормальную цену) MN3005?
- или какие MN3008 лучше покупать (цена-качество)
 Да! И что обозначают на MN3008 цифры: 08 8, 09 7,05 1,05 53,23 9,...

А чем плохо, что подпаяли отломанную ногу? Почему считаешь что микра мертвая из-за этого? Щас не легко найти эти микросхемы оригинальные в таком корпусе. Поэтому может подпайка ножки было вполне себе адекватным решением.

Последний раз видел их на банзае, в районе 15 евро/шт.

На АлиЭкспресс 25 дол.США -5 шт!

Я нашел в Москве по 2 дол/шт.
Отдал в мастерскую на замену 4, одна осталась!
Могу отдать до 30.07.2020  MN3008  1шт/146руб!
Да! Прислали видео (из мастерской).
После замены MN дилей заработал! )

Завтра поеду на Митинский рынок за БП стабилизированным (24V).
Мой (родной) выдает 30-34 V без нагрузки.
Кто считает (и кому нужен), что "родной БП гуд" ( см. фото выше) готов уступить.


... и добавил:

Был на "рынке" проверил три БП "transformer".
ОНИ более дорогие, чем "простые- импульсные...".
ВСЕ 24V " без нагрузки" показали более 30V!!!
Моя "родная" даже чуть больше выдает.)
Но MN сгорают ( со слов мастера "по питанию")
Где истина?
Педаль под нагрузкой (себя защищая) берет сколько ЕЙ надо,
или БП при ВКЛ начинает выдавать то что нужно?
Есть БП по 250 руб. которые выдают по замерам ровно 24V.
Но появляется "белый шум"!
Help me! А то хана!!!


Псы:
У кого есть "такая примочка" замерьте V плз!
