Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #240 : Октября 06, 2017, 12:02:17 »

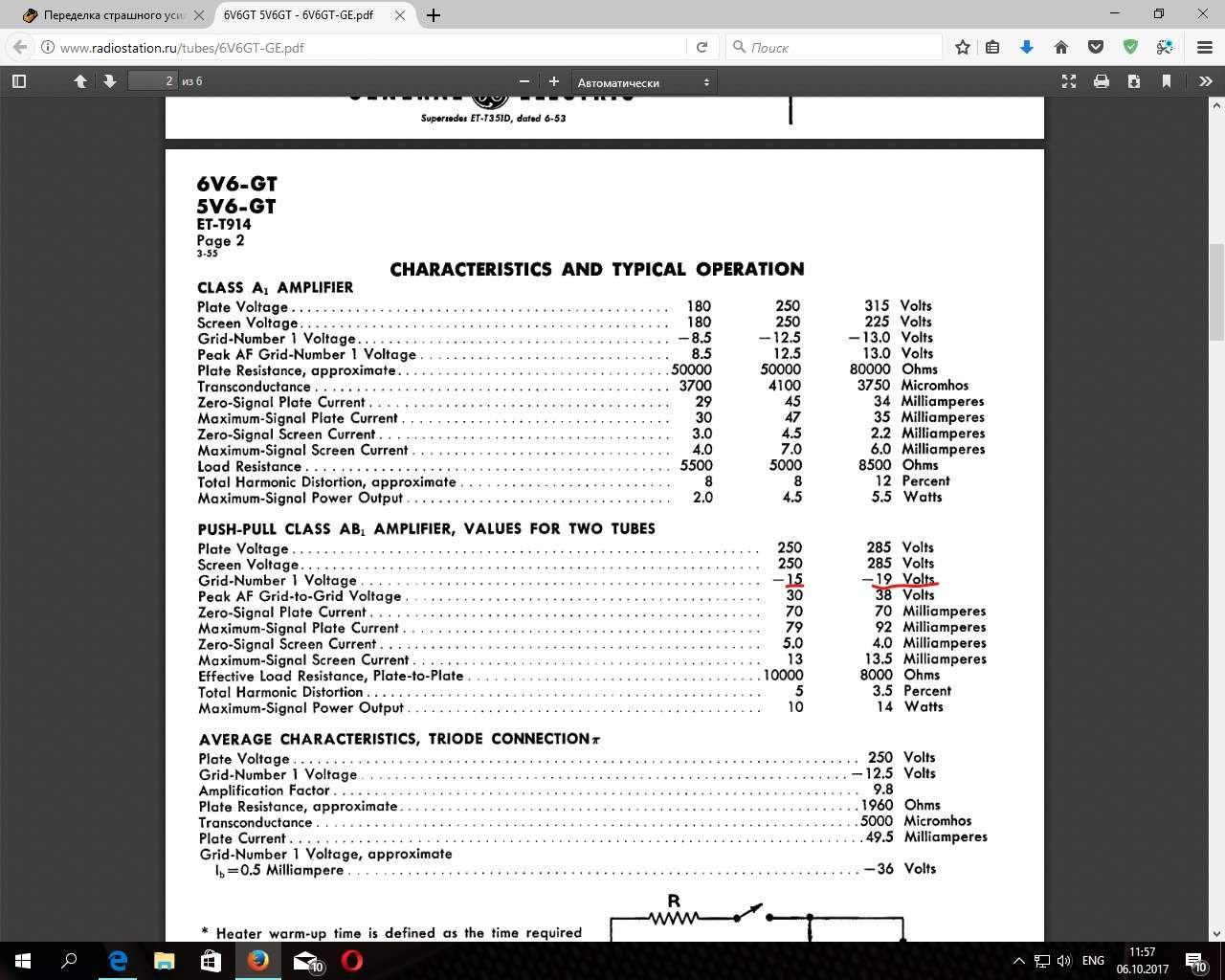

AZG, а в даташите на 6v6 нашел, что напряжение смещения на первой сетке минус 19 вольт при анодном 285. В моем случае, анодное 300. Ну я понимаю, что должен быть какой-то запас для диапазона регулировки, ну и, наверное, чем выше напряжение, тем плавнее его можно регулировать, так?

... и добавил:

« Последнее редактирование: Октября 06, 2017, 12:04:59 от Medvedeff8 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90144
  • Репутация: +9953/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #241 : Октября 06, 2017, 12:08:26 »
Medvedeff8, Даташит дает очень усредненные значения. В реалии как будет с конкретной парой неизвестно и поэтому нужен диапазон до 40В.

Сейчас под рукой нет аппарата с анодкой 330В и 6V6, я бы посмотрел конкретные значения. Обычные строю с анодкой 420В и там надо смещение до 50В для нормального диапазона.

Можно пойти и от обратного. Ставим пару ламп, ставим регулятор смещения посередине. Вместо гасящего резистора пот на 50К линейный по реостатной схеме. Его на минимум (максимальное напряжение). И регулируем этим потом требуемое напряжение смещения на выходных лампах. Отпаиваем пот, измеряем и заменяем постоянным резистором близкого номинала. Затем подстроечником настраиваем итоговый режим ламп.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #242 : Октября 06, 2017, 12:09:04 »
Плавность регулировки зависит от плечей регулятора, т.е. ты, устанавливая подстроечник и постоянный резистор - сам решаешь - насколько "глубоко" ты хочешь все это регулировать. Не видя конкретной схемы регулировки смещения - сложно сказать как оно у тебя будет.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #243 : Октября 06, 2017, 22:31:06 »
Цитата: sadky от Октября 05, 2017, 20:27:37
bottle,
А вот тут вот - индейское жилище ;D
...
Короче! Маузер-хуяузер, а у нормальных пацанов нормальные расценки ;D

Оффлайн crazygeek

  • Частый посетитель
  • **
  • Сообщений: 241
  • Репутация: +130/-2
  • GuitarPlayer.Ru fan!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #244 : Октября 09, 2017, 06:01:07 »
Цитата: Tander от Октября 02, 2017, 12:54:28
а вот во втором аппарате, который уже комбик:
уже есть и брайт и буст.
А буст как сделан?

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #245 : Октября 09, 2017, 10:08:56 »
Отключаемый конденсатор катодный во втором каскаде.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2690
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #246 : Октября 09, 2017, 12:10:04 »

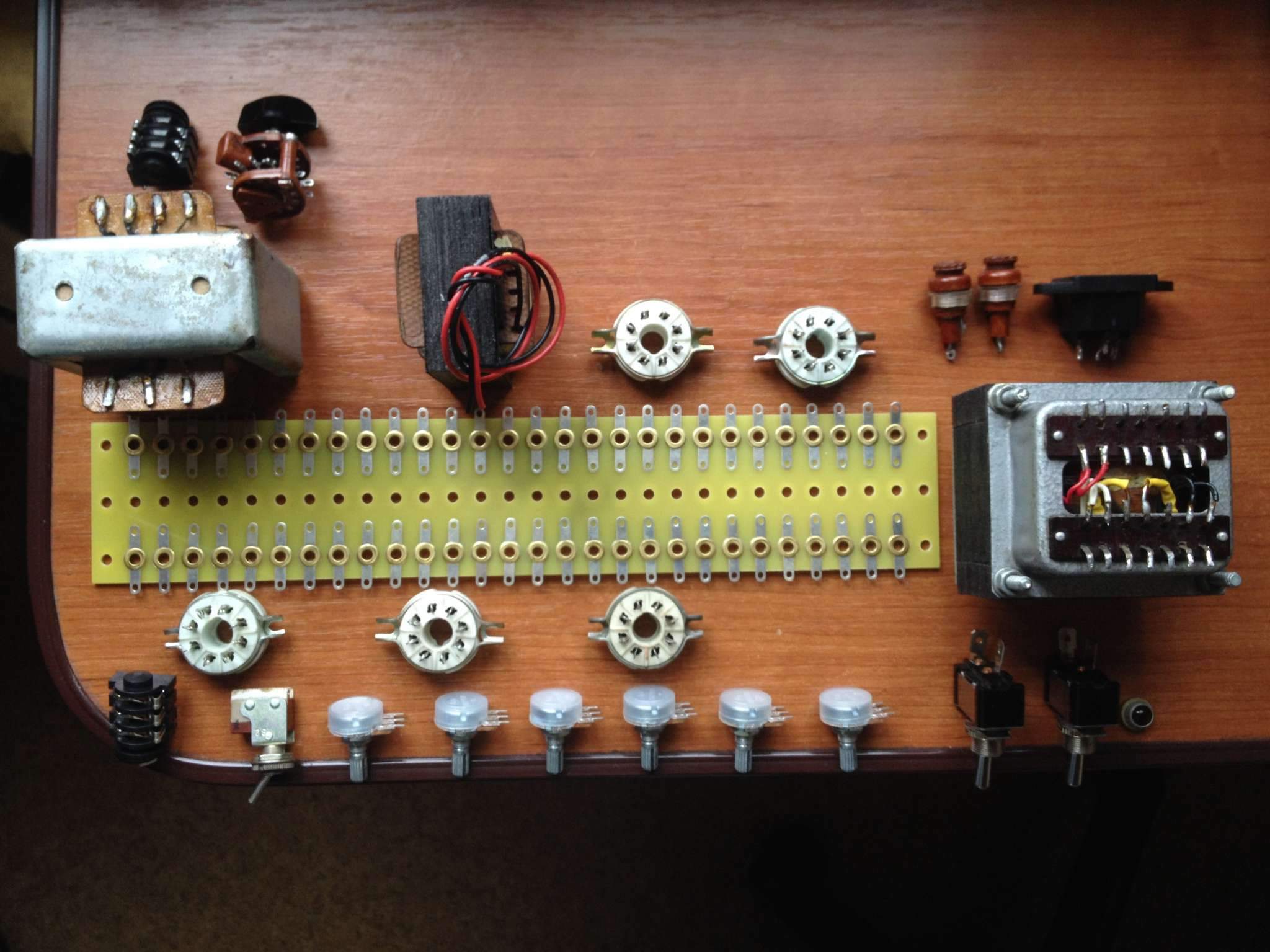

Думаю компоновку. Так нормально? Входная лампа рядом с входным джеком, силовой трансформатор подальше от входных цепей. Выходник с дросселем на другом краю, чтоб сбалансировать по весу. Шасси будет из 1мм листовой оцинкованной стали. После точной подгонки всех компонентов и сверловки крепежных отверстий шасси покрасится порошковой эмалью. Размеры шасси будут 400х180х60.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #247 : Октября 09, 2017, 17:21:39 »
Я бы лампы выходные подвинул к выходнику, а дроссель сделал больше по середине, хотя - не критично вообще мне кажется, и так - достаточно грамотно все.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2690
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #248 : Октября 11, 2017, 10:49:32 »

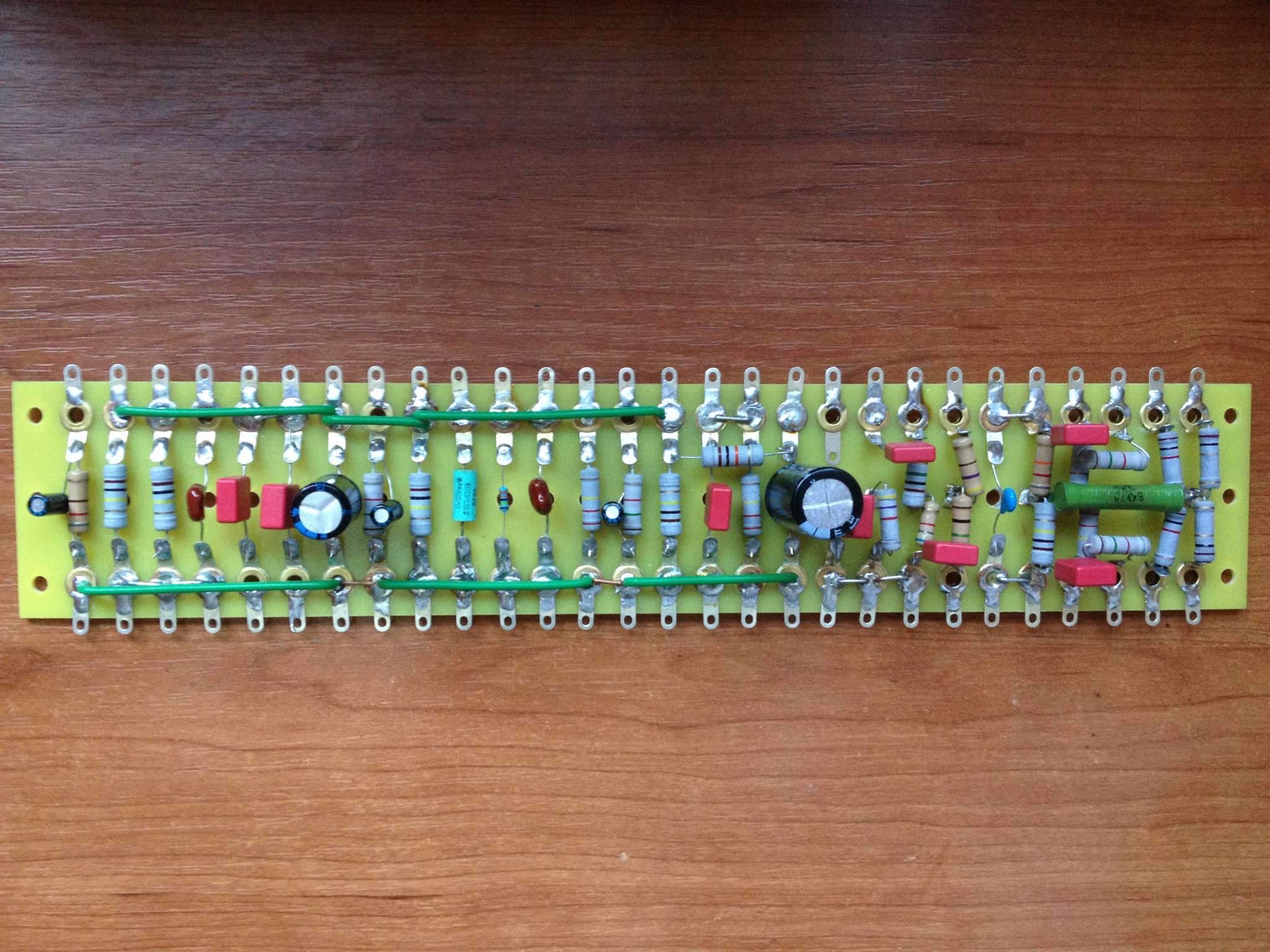

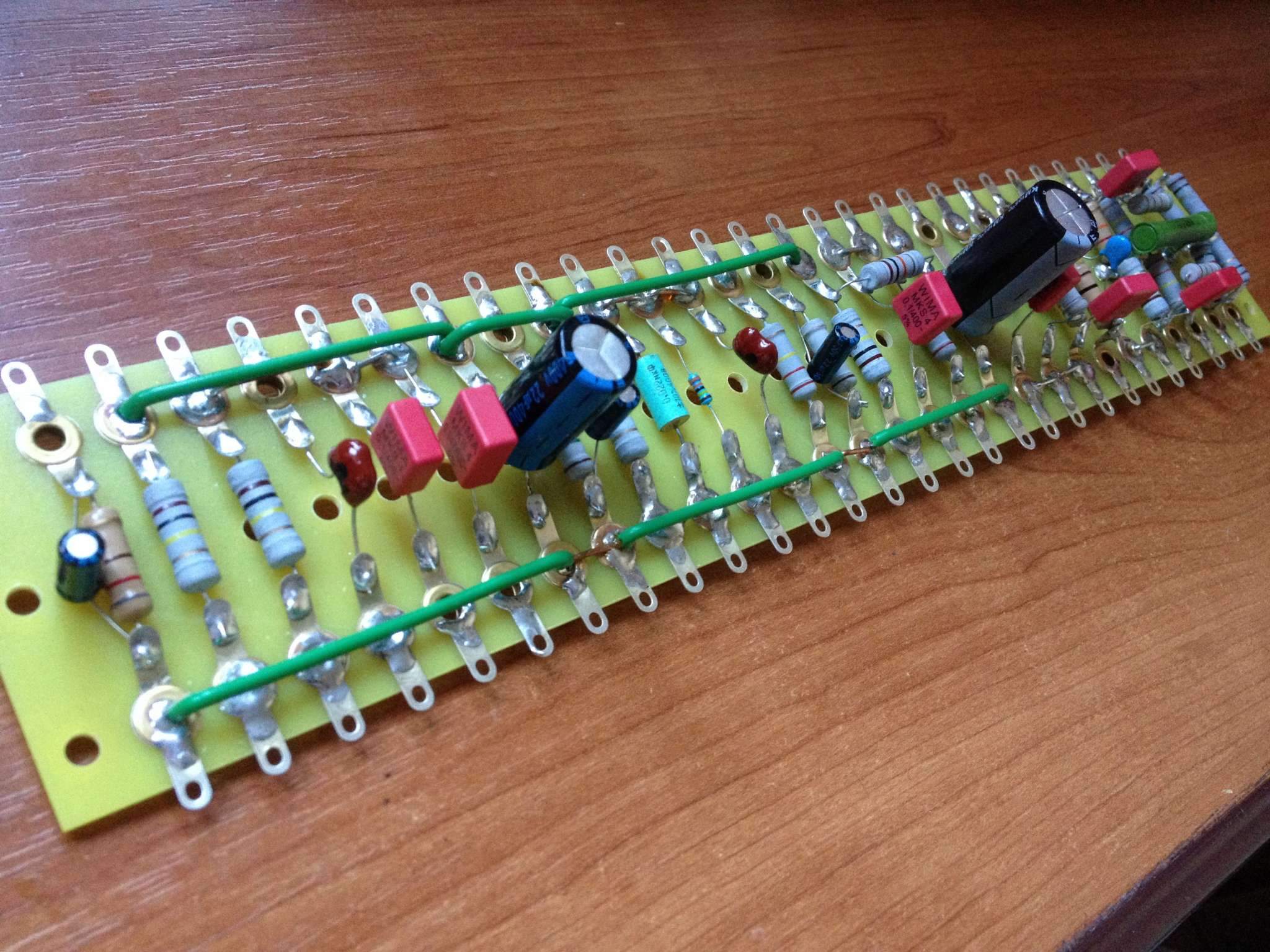

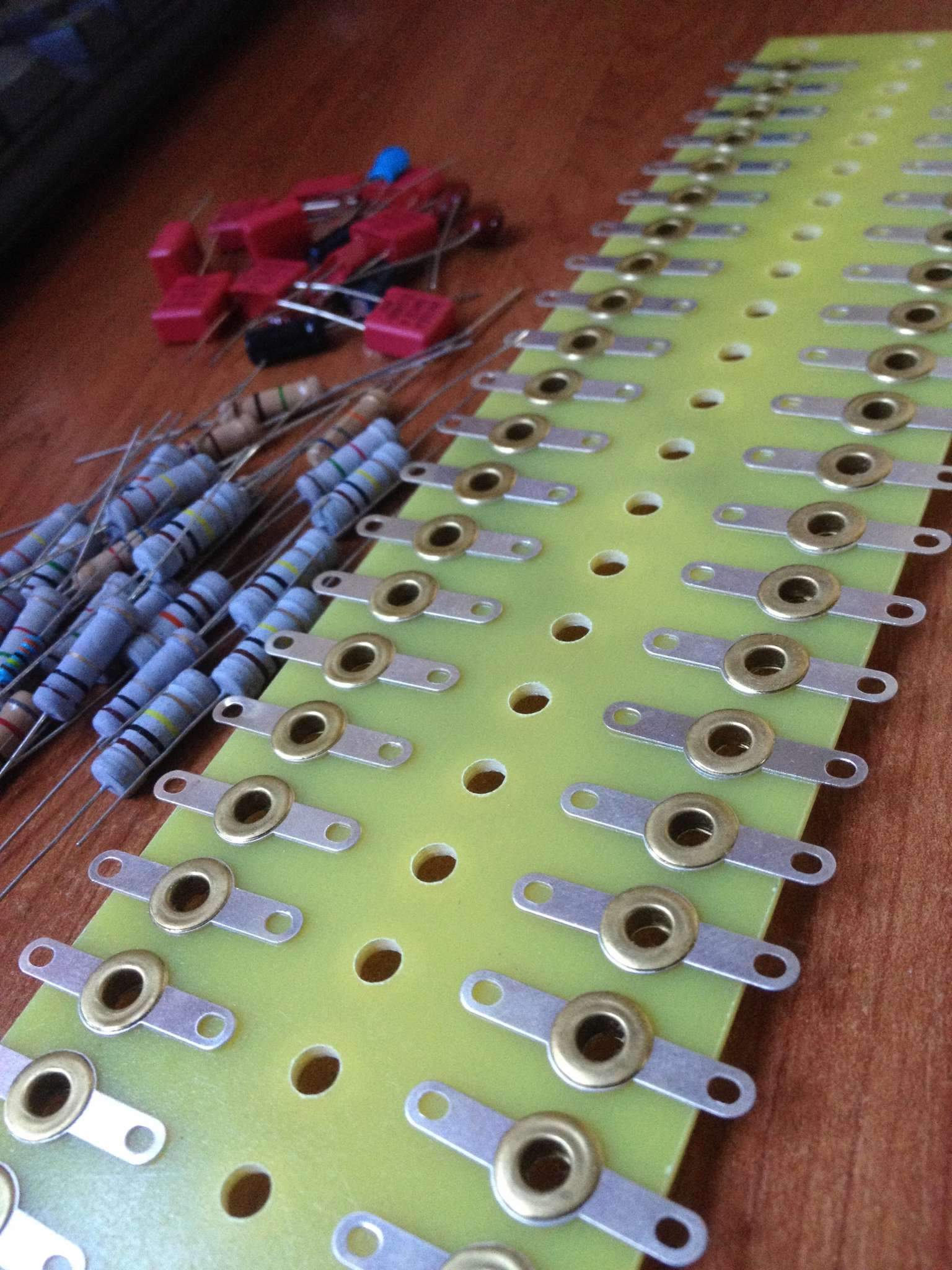

Немного попаял. С трудом уместил все на плате с 56 лепестками. Пришлось еще с обратной стороны пару коротких перемычек делать и там, где ФИ и оконечник, наклепал дополнительных айлетов между лепестками, чтоб в два ряда распаять.  Ну а так - вроде все получилось, монтаж сделан максимально по мере прохождения усиления сигнала, слева направо - от входа к оконечнику.

... и добавил:

Вимовские конденсаторы пришли, оказалось, что не все полиэстровые, парочка полипропиленовых попалась. А я как-то не обратил внимание при заказе, думал что все MKS. Пока что временно поставил совковые пленочные. Или сюда можно полипропилен ставить? По схеме эти конденсаторы C8 и C13.
« Последнее редактирование: Октября 11, 2017, 11:00:13 от Medvedeff8 »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #249 : Октября 11, 2017, 11:04:57 »
Medvedeff8, электролиты вполне могли бы разместится под платой. К плате их на стяжки

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90144
  • Репутация: +9953/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #250 : Октября 11, 2017, 11:18:22 »
Medvedeff8, Смело ставь пропилен. Для этого аппарата не столь важно. Особенно С13.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2690
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #251 : Октября 11, 2017, 11:24:01 »
Понял, спасибо. Ну я собственно, С13 пока что и оставил вимовский PP, из тех соображений, что еще буду играться, подбирать емкость. А C8 0,022 мкФ запаял совковую пленку. Когда-то ставил в маршаллоид, вроде неплохо там работала.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #252 : Октября 11, 2017, 11:51:05 »
Полипропилен меньше красит звук, чем полистирол. Но - это более относится к перегрузу, на чистом - разница настолько незначительна - что я думаю даже не заметишь. :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90144
  • Репутация: +9953/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #253 : Октября 11, 2017, 12:40:01 »
Tander, На чистом разница тоже есть. Полиэстер звучит как бы "уже", чем полипропилен.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #254 : Октября 11, 2017, 13:17:22 »
Ок. Может быть. Я специально в этом аппарате разницу не тестил. Тестил как-то на басовом преампе чистом - и там разницы не услышал вроде ))
Для себя принял - что если хочу хороший перегруз, то лучше смотреть в сторону полистирола, а для чистого - пойдет как и полистирол, так и полипропилен.
