Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2222
  • GuitarPlayer.Ru fan!
СТ накала смотри и земляные петли.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Уух..! Победил! Оказывается, фон по питанию был. Никогда бы не подумал, что пленочный конденсатор включенный параллельно анодной обмотки трансформатора может так сильно убрать фон. Обычно ставлю перед выпрямителем пленку, но она не очень-то влияла. А тут  - забыл поставить - и вот тебе, получай)

... и добавил:

Это что же получается - диоды тарахтят? Запаял фасты, FR307, вроде не должны были тарахтеть... Да и дроссель вроде не должен эту срань пропускать... Может паралельно каждому диоду пленку подпаять? Будет толк? Или менять на ультрафасты?

... и добавил:

Или может, как в старой технике - по два диода последовательно в плечо?

... и добавил:

В общем, поборол фон по питанию, зашунтировал каждый диод моста плёночными конденсаторами по 47n и запаял пленочный конденсатор 1mF перед мостом, по переменке. Фон изчез. Такие вот костыли. Еще переделал схему питания смещения, убрал удвоитель, сделал обычный мост, напряжения и так хватает с запасом, да и мостовая схема надежнее будет - меньше риска, что смещение внезапно пропадет из-за высохших ёмкостей удвоителя. По звуку - очень понравилось, звук яркий, сочный. Подгруз начинается где-то с двух часов положения ручки гейна, что думаю нормально. Подгруз тут конечно специфический - характер звука сильно зависит от ручек тембров, видимо, сказывается расположение тонстека между первым и вторым каскадом. Более приятен подгруз оконечника, что порадовало. Feedback взял с 4-Омного вывода выходника, как и у автора данной темы. Ручка Presence рулится адекватно, ювелирно срезая верхушку. Общее впечатление от аппарата хорошее, интересно было собирать. Отдельное спасибо автору данной темы и другим участникам форума за помощь и подсказки, без вас все было бы сложнее, ибо только учусь. Осталось оформить изделие в корпус, для полного счастья. Теперь у меня есть хайгейнер по мотивам солдано, мидгейнер тини террор, и вот, собрал классный клиновый аппарат. Кстати, кто скажет, как сабж с педалями перегрузов дружит? А то у меня под рукой ничего нет попробовать, из примочек только педаль ревера Line6 Verbzilla, а хотелось бы с овердрайвом послушать.
« Последнее редактирование: Октября 28, 2017, 10:13:11 от Medvedeff8 »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
https://youtu.be/diLi6e2uQ_E - тут тот же аппарат по сути, только оконец на гу-17. Гитарист немного играет на педалях разных - клон центаур, ми аудио кранч бокс, тс808.

... и добавил:

В целом могу сказать, что при хорошем кабе - усилитель отлично работает в перегрузе. По поводу самого перегруза и ручек темброблока - тут грузятся в основном второй и третий каскады + фи. Что собсно после эквализации.
« Последнее редактирование: Октября 29, 2017, 00:11:55 от Tander »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92995
  • Санкт-Петербург
    • AZG CUSTOM
Medvedeff8, С педалями работает прекрасно! Ну и рад, что схема пришлась многим по вкусу.  ;)

Tander,  :good: Очень хорошо!

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Да, за схему отдельное спасибо AZG. Без его советов и разъяснений - вряд ли получился этот проект. Я уже несколько штук собрал подобных, иногда с очень необычными оконечниками. И все работает ожидаемо хорошо.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92995
  • Санкт-Петербург
    • AZG CUSTOM

Оффлайн crazygeek

  • Частый посетитель
  • **
  • Сообщений: 242
  • GuitarPlayer.Ru fan!
Да, за схему отдельное спасибо AZG. Без его советов и разъяснений - вряд ли получился этот проект.
Присоединяюсь.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!

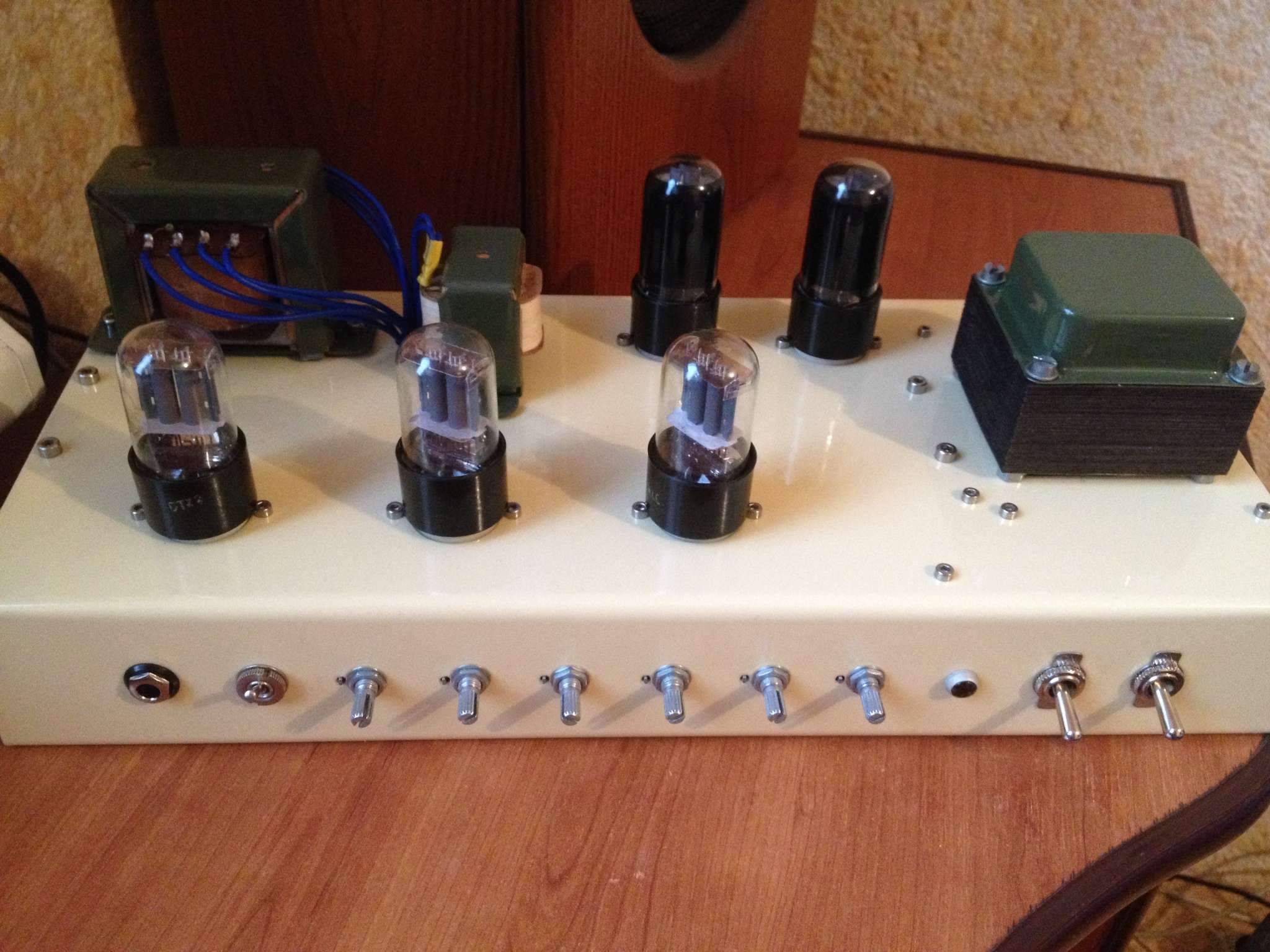

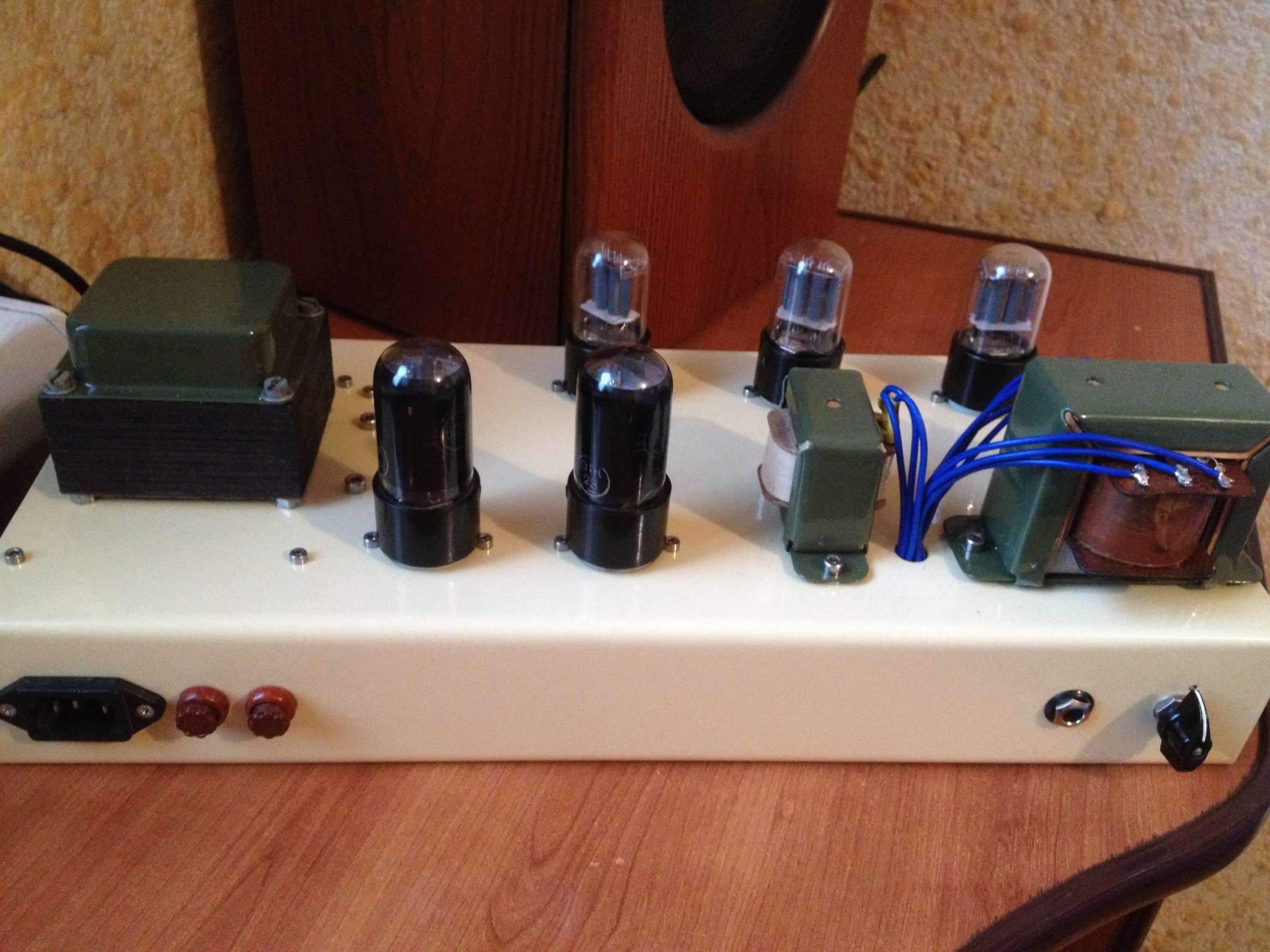

Вот такой получился:

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Где громмет на отверстии для проводов в шасси? Без него зачёта не будет)))

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Знаю, пока еще не раздобыл. Ну это я обязательно сделаю. Хотя, там такой слой порошковой краски на шасси, что и без громмета юзать не страшно.  :crazy: Когда забрал с покраски шасси, пришлось заново прогонять сверлом все отверстия, потому как не лезли ни тумблеры, ни потенциометры, слой краски очень толстый и прочный, нарочно не соскребешь. Шучу. Конечно громмет будет.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Вылядит отлично. Как 6н9с себя ведут? не микрофонят случайно? )

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Есть маленько. Микрофонят, но в пределах допустимого. Причем, есть с десяток экземпляров, и все одинаково микрофонят. Есть одна проблема, корпуса потенциометров плохо контачат с шасси. А когда касаюсь тумблера брайта, так вообще фон, как будто за джек взялся. Думаю изнутри сделать для потенциометров и тумблера металлическую фальшпанель для уверенного контакта с шасси, потому что просто счистить порошковое покрытие - тот еще труд.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Есть маленько. Микрофонят, но в пределах допустимого. Причем, есть с десяток экземпляров, и все одинаково микрофонят. Есть одна проблема, корпуса потенциометров плохо контачат с шасси. А когда касаюсь тумблера брайта, так вообще фон, как будто за джек взялся. Думаю изнутри сделать для потенциометров и тумблера металлическую фальшпанель для уверенного контакта с шасси, потому что просто счистить порошковое покрытие - тот еще труд.

Обычно перед покраской порошком участок под поты сзади малярным скотчем заклеивают. А на данном этапе  - да, проще доп. землю на поты кинуть. Хотя бы моножилкой корпуса пропаять вместе и за корпус.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92995
  • Санкт-Петербург
    • AZG CUSTOM
Medvedeff8, Изнутри алюминиевый скотч клеишь и все. Под тумблер лепесток и к земле корпуса.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
О, точно! Так и сделаю. И как я сам про скотч не догадался?

... и добавил:

Обычно перед покраской порошком участок под поты сзади малярным скотчем заклеивают. А на данном этапе  - да, проще доп. землю на поты кинуть. Хотя бы моножилкой корпуса пропаять вместе и за корпус.
Да, хорошая мысля приходит опосля) Корпуса потов пропаять не выйдет, там альфы с пластиковыми колпаками-пыльниками, не хотелось бы их снимать.
