Medvedeff8, это лут или фоторезист?
Dying Fetus, ЛУТ конечно. Я фоторезистом не умею.
Резаком на плате делаем два реза - горизонтальный (выше дорожки массы) и вертикальный, разделяющий вход и выход.
В результате имеем три фольговых островка, на которых согласно предложенной топологии и распаиваем компоненты.
Вопрос нескольких секунд...

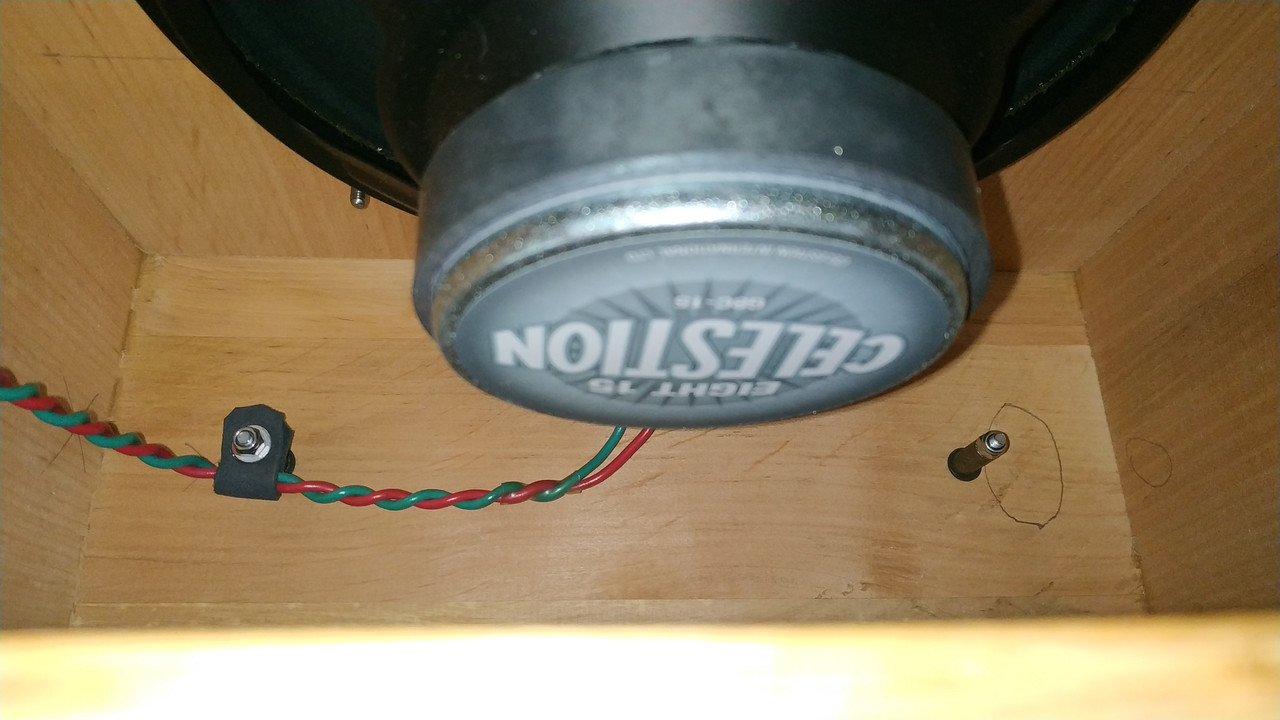

Geezer, ну как вариант. Только моя топология может не всем прийтись по вкусу, ну или просто не подойдет. Я то эту платку буду размещать не под шасси, а непосредственно в кабинете комбика, сверху возле динамика, где крепится ручка комбика.
То есть, это будет костыль именно для этого динамика. При работе на внешний кабинет, этот пескорез будет отключен вместе с динамиком.
