Это все же не преамп а примочка. Не знаю как грязный, но чистый будет звучать довольно уныло. Дело в том что нормальный гитарный преамп с чистым звуком имеет на борту гитарный эквалайзер, или как говорят, тон-стек. Схема гитарного эквалайзера одинаковая в 99% аппаратов, отличаются только номиналы. Особенность этого эквалайзера в том, что даже если мы поставив все три ручки на середину - он все равно будет поднимать верхние и нижние частоты по сравнению с серединой.

Примочка же в режиме байпасса не трогает АЧХ, поэтому в чистом звуке будет ощущаться недостаток верхов и низов, избыток середины. Так что для нормального чистого (и для более каноничного грязного тоже), надо кудат-то впаять тон-стэк. Можно без потенциометров, с фиксированными номиналами.

Алексей Зеленов, Не вижу особых проблем в исполнении задуманного: схема профессиональная, просчитанная грамотными людьми и выпускается серийно.
Ручки Gain и Dist следует использовать по принципу коромысла - прибавляя одно, убавлять другое.
Если что-то не устраивает, то всегда можно переделать схему под себя, тем более, если это клон.
Термин "каша" неинформативен, надо внятно сформулировать, что именно не нравится в звуке - чего не хватает, а с чем перебор.
Думаю, для решения проблемы окажется достаточно перепайки нескольких деталей в схеме.

Обычно примочки как раз и рассчитаны на то чтобы включать их в чистый канал комбика. То есть в преамп. Так что все нормально для УНЧ должно быть. Гитара -> Примочка -> Преамп -> Мощник. Классическая цепь.

Если окажется, что вход вашего УНЧ слишком чувствительный и преамп его перегружает, то можно добавить делитель, который ослабляет сигнал.

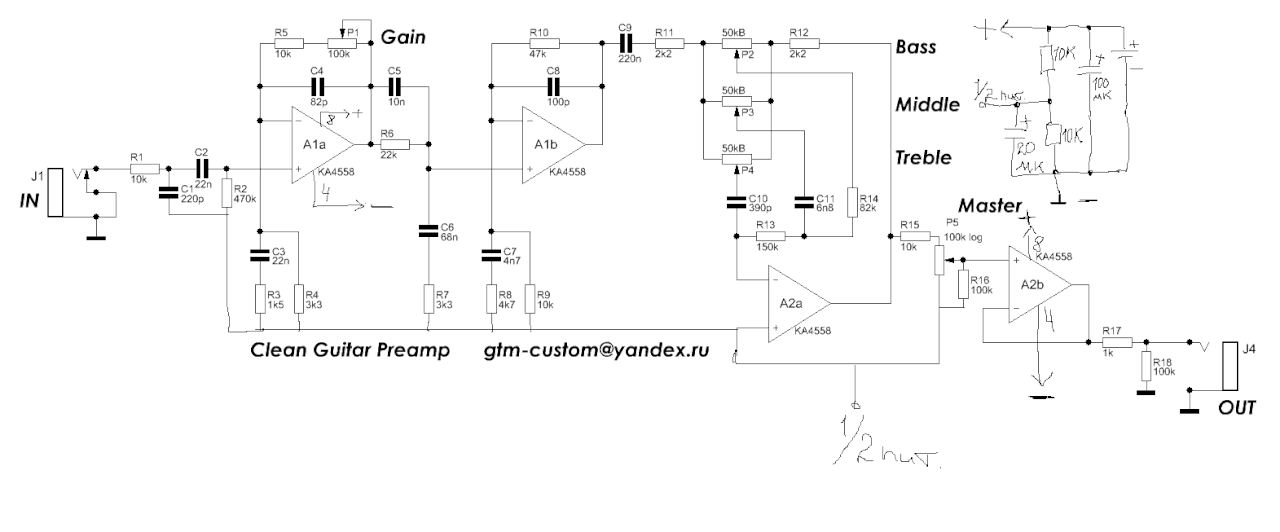

И я бы поискал для преампа схему по-проще, слишком он навороченный для Ваших задач. Этот преамп сам по себе способен нехило перегрузить звук. Зачем еще один перегруз?



... и добавил:

Это если нужны раздельные темброблоки, то да.

... и добавил:

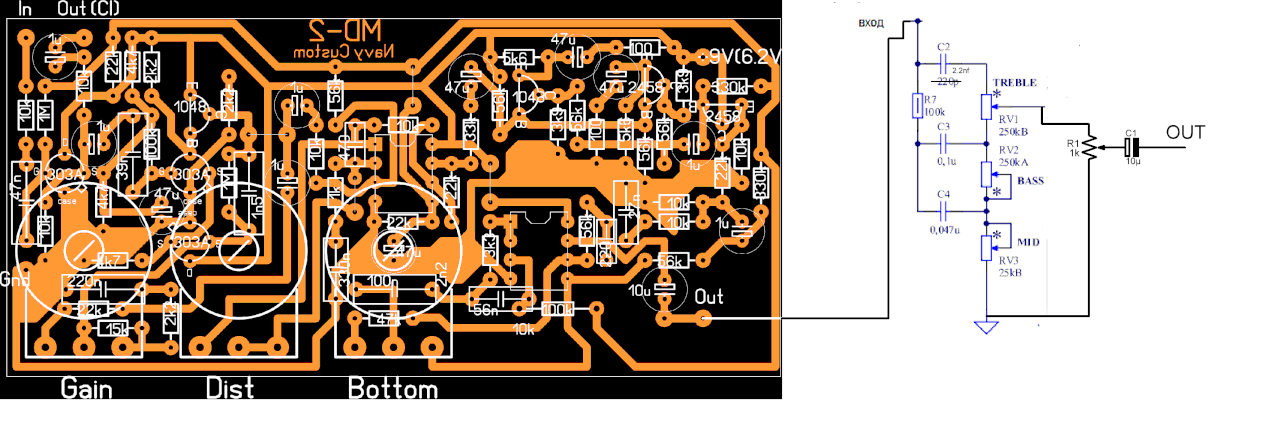

Если есть какое-то понимание схемотехники, я бы посоветовал посмотреть схемы ламповых усилителей (Marshall Fender Yerasov). Найти там темброблок и подумать как прикрутить его в примочку. Чтобы получился преамп.

Надо еще учесть, что пассивный темброблок ослабляет сигнал, поэтому надо будет подправить делители, чтобы на выходе получить приемлемый уровень громкости.

Не, я не советовал лампу собирать.

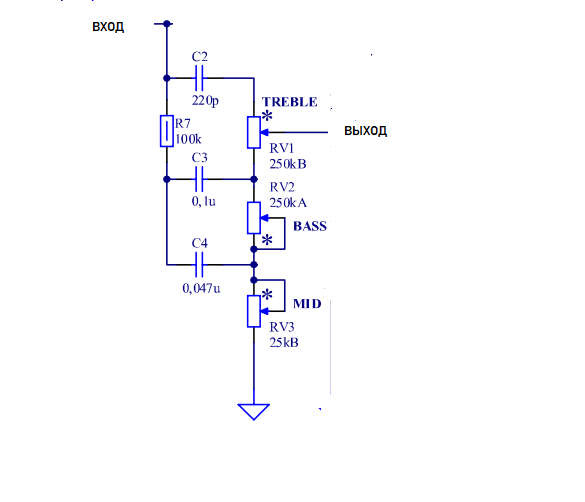

Я советовал найти в ламповом усилителе тонстек и взять его схему. Вот она:



Плюс надо перед ним воткнуть усилительный каскад. Погуглите усилитель напряжения на ОУ (операционный усилитель), разберитесь как он считается.
Судя по тому что Вы спрашиваете схему делителя напряжения - знания схемотехники близки к нулю  . Но соединять в кучу схемы из инета тоже не вариант. Надо как то подтягивать матчасть. "Искусство схемотехники" Хоровиц и Хилл, очень хорошая книга, легко читается, не перегружена математикой.

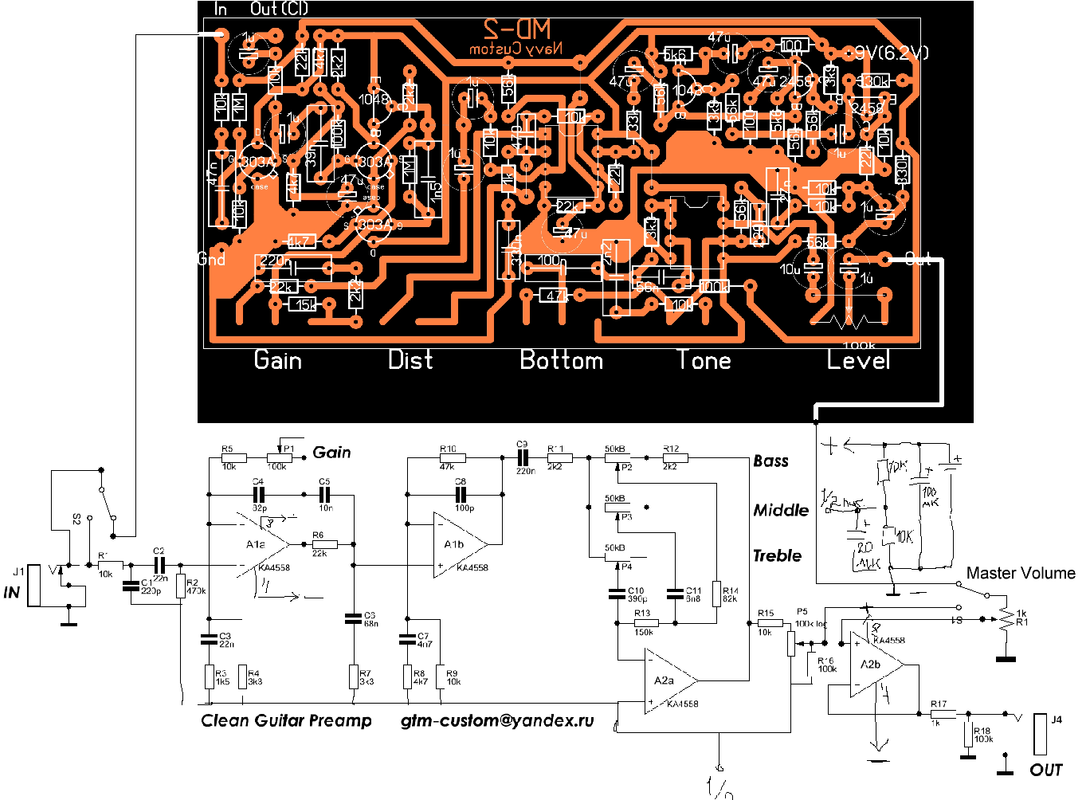

Без проблем можно подключить выход MD-2 к потенциометру Master преампа и там переключать режимы:
1) освободить верхний вывод потенциометра Master и соединить его со средним выводом вновь вводимого тумблера Clean/Dist
2) удалить "приземляющий" резистор 100 кОм на выходе MD-2
3) резистор 1 кОм на выходе MD-2 соединить с одним крайним выводом тумблера - это будет режим Dist
4) освободившийся вывод резистора R15 преампа соединить с другим крайним выводом тумблера - это будет режим Clean.
Оба канала полностью сохраняют свой независимый функционал.
Если у тумблера есть ещё одна секция, то её можно будет использовать для индикации режимов.
Выходной операционник преампа по-прежнему остаётся в качестве буфера перед входом УНЧ.

Там косяки с постоянкой на выходе...
выход перегруза норм, постоянки нет, можно на пот мастера. Выход с клина - с DC полпитания, нельзя на переменник, будет шуршать.

Выход с мастера идет через буфер, которому нужно полпитания на входе, а выход переменника должен быть без постоянки, там тоже косяк
Выход буфера - тоже с полпитанием, надо отсекать...

короче концепт не продуман до конца
