Автор Тема: Плеер импульсов Fentone CAB Sim  (Прочитано 15775 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Плеер импульсов Fentone CAB Sim
« : Октября 27, 2019, 13:42:06 »
Понадобился цифровой эмулятор кабинета. Сейчас большой выбор готовых, но хочется удовольствия от творческого процесса, да и в минимальном варианте выходит дешевле.

Заказал отладочную плату DSPmini


О создании прошивок
Приложение для разработки программ
Программатор
Техническое описание чипа ADAU1701

В минимальном варианте сделаю без дополнительного микроконтроллера, из-за этого будет неудобно перебирать импульсы. Поэтому вопрос: какой наиболее универсальный импульс записать для проверки?
« Последнее редактирование: Октября 28, 2019, 19:33:09 от Fentone »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Плеер импульсов Fentone CAB Sim
« Ответ #1 : Октября 27, 2019, 16:03:33 »
Цитата: Fentone от Октября 27, 2019, 13:42:06
какой наиболее универсальный импульс записать для проверки?

любой заведомо рабочий, не?  ???

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #2 : Октября 27, 2019, 16:13:36 »
Для проверки конечно подойдет любой рабочий, но может уже есть какие-то особо известные и хорошо звучащие, а то можно перебирать бесконечно.
« Последнее редактирование: Октября 27, 2019, 16:16:05 от Fentone »

Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • Репутация: +34/-0
  • И со свечкой искали они, и с умом...
Re: Плеер импульсов Fentone CAB Sim
« Ответ #3 : Октября 27, 2019, 16:17:28 »
Наверное надо какую-нибудь классику. Типа гринбэков для перегруза. Или фендер твин для чистого.

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #4 : Октября 27, 2019, 16:31:32 »
Если возможно, то хотелось бы ссылку на импульс WAV в формате 24 бит, 48 кГц, моно

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Плеер импульсов Fentone CAB Sim
« Ответ #5 : Октября 27, 2019, 16:33:05 »
Цитата: Fentone от Октября 27, 2019, 16:31:32
Если возможно, то хотелось бы ссылку на импульс WAV в формате 24 бит, 48 кГц, моно
а какой-нибудь импульс ректы от акса то не найти?

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #6 : Октября 27, 2019, 16:58:01 »
Можно чуть подробнее, я видимо что-то упустил?

Кстати в минимальном варианте можно одновременно загрузить два импульса (для чистого и перегруза) и переключаться между ними на выходе , но длина импульсов будет в два раза короче. Можно одновременно и четыре разных импульса загрузить, но качество эмуляции будет наверно совсем плохим.
« Последнее редактирование: Октября 27, 2019, 17:09:06 от Fentone »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Плеер импульсов Fentone CAB Sim
« Ответ #7 : Октября 27, 2019, 17:07:47 »
Цитата: Fentone от Октября 27, 2019, 16:58:01
Можно чуть подробнее, я видимо что-то упустил?

Кстати в минимальном варианте можно одновременно загрузить два импульса (для чистого и перегруза) и переключаться между ними на выходе , но длина импульсов будет в два раза короче. Можно и четыре разных импульса загрузить, но качество эмуляции будет наверно совсем плохим.
а какая макс длина импульса? в том же реактире она была избыточна примерно раза в два)

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #8 : Октября 27, 2019, 17:15:19 »
Максимальная длина импульса 20 мс, такая же как и в других кабсимах использующих "народные" чипы ADAU1701.
« Последнее редактирование: Октября 27, 2019, 17:22:35 от Fentone »

Оффлайн впальто

  • Завсегдатай
  • ***
  • Сообщений: 329
  • Репутация: +67/-0
  • GuitarPlayer.Ru fan!
Re: Плеер импульсов Fentone CAB Sim
« Ответ #9 : Октября 27, 2019, 19:04:18 »

  искусственный импульс реактивного фильтра из симулятора, без реверберации и реверберацией
https://guitarplayer.ru/index.php?topic=65249.msg11129412#msg11129412
 здесь зетестили импульс
https://guitarplayer.ru/index.php?topic=415446.msg11312335#msg11312335

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #10 : Октября 27, 2019, 19:41:02 »
Спасибо, попробую. Уровень немного занижен, но думаю потеря информации небольшая.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Плеер импульсов Fentone CAB Sim
« Ответ #11 : Октября 28, 2019, 11:08:02 »
О, подпишусь. Перебирал много возможных решений под симулятор каба на IR - но всегда упирался в слабый родной ЦАП\АЦП, а возится и ставить внешний - не было ни сил ни желания. Пошел изучать документацию к данной отладочной плате. ))


... и добавил:

И плиз - подскажите какой-то софт для PC чтобы можно было смотреть ачх импульса из Wav-ки?
« Последнее редактирование: Октября 28, 2019, 11:22:39 от Tander »

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #12 : Октября 28, 2019, 22:07:44 »
Никто не жаловался на качество АЦП/ЦАП в коммерческих кабсимах построенных на ADAU1701. Но нужно учитывать что в DSPmini обвязка чипа выполнена в минимальной комплектации. Я эту плату заказал чтобы побыстрее опробовать различные варианты подключения на макете. Ну а когда будет готова структурная схема, прошивка, определены габариты, то можно применить и более серьезную схемотехнику, например восстанавливающие фильтры на ОУ (хотя нужно слушать и сравнивать насколько это оправдано).

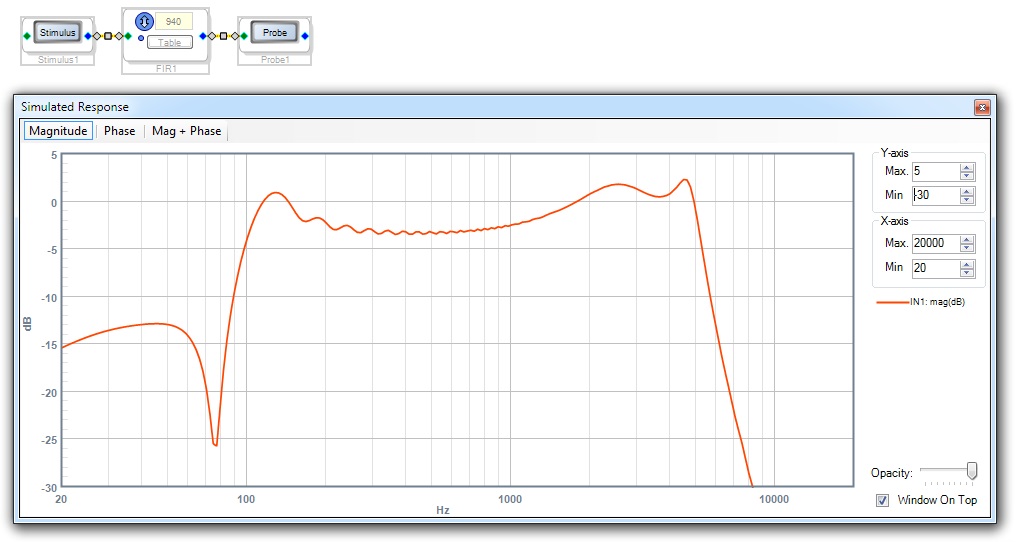

Tander, ну и задачи ты ставишь :). Потратил вечер на то чтобы разобраться как посмотреть АЧХ загружаемого импульса в SigmaStudio. Оказывается все просто. На картинке результат моделирования импульса предоставленного камрадом впальто.


Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Плеер импульсов Fentone CAB Sim
« Ответ #13 : Октября 28, 2019, 22:35:28 »
Заказал себе такую же платку и программатор и буду следить за темой.

Чем обусловлен выбор длинны сэмпла 20мс? Какая задержка в обработке сигнала может быть (у хороших приборов меньше 2-3мс)? Что в данном случае влияет на задержку?

Мне по сути хотелось бы сделать прибор, куда я могу записать один, но хороший сэмпл, и все... :) Уже спина отваливается кабинеты таскать... как временное решение - достал/переделал себе аналоговый кабсим непохой из одного китайца... Но аналог - это аналог. Хочется чего-то более изысканного. :)

Оффлайн Fentone Автор темы

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: Плеер импульсов Fentone CAB Sim
« Ответ #14 : Октября 28, 2019, 22:51:23 »
Это обсуждалось в теме О создании прошивок. Если кратко, то все зависит от ограничений примененного DSP и алгоритма. ADAU1701 самый бюджетный. Если нужны лучшие параметры, то придется осваивать более серьезные инструменты, вплоть до SHARC.
Задержка в обработке у Fentone CAB Sim как в хороших приборах  :rolleyes:

... и добавил:

Tander, поделишься одним, но хорошим импульсом?
« Последнее редактирование: Октября 28, 2019, 23:27:03 от Fentone »
