Убедил.

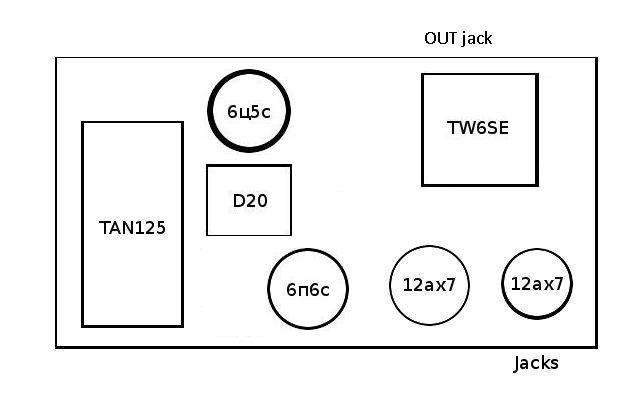

Немного изменил. Вот такой вариант лучше для входных джеков и ламп преда.


... и добавил:

ещё как вариант все трансформаторы можно в одну кучу, как на лэйаутах знаменитых усилителей.
Я в принципе располагал так элементы, чтобы не было перевеса в одну сторону при переноске. Но сейчас я понял, что тан125 кудааа тяжелее тв6се и всего остального вместе взятого. Так что в любом случае перевес =(

runing,
хехе, забавно! Спасибо

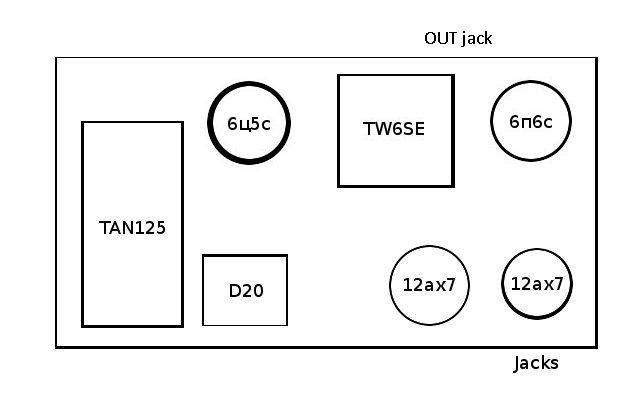

Я сейчас стоял как идиот и расставлял трансформаторы и панельки на столу, примеряя сверху макетку. У меня был такой вариант, только 6п6с и тв6се местами менял. Сейча вариант стоит две 12ах7 справа вертикально, 6цпс над тан125, тв6се вместо 6цпс (на твоей схеме), а 6п6с справа.
Но твой вариант тоже хорош, спасибо.

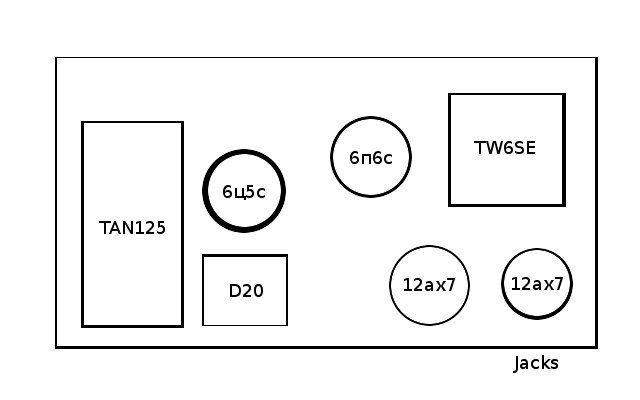

Всё, господа, вроде неплохо... но тут появляются мысли про макетку. Вот как примерно она выглядит, на глаз:

Ну не сама, а её расположение, имею в виду. В перевёрнутом виде, разумеется. Нижняя часть макетки - питание, идёт слева направо. Все детали каскадов - в верхней половине макетки. Каскады располагаются справа налево: первые каскады, второй, третий(ТБ) и оконечный самый левый. Получается, наводки от выходника будут влиять на макетку. Или это не так страшно?

... и добавил:

что ж, всё же считаю вариант runing-а наиболее приемлемым. Только лампы 12ах7 не горизонтально, а вертикально надо расположить, а то очень тесно получается для макетки. Думаю, для 2-3 каскадов наводки уже не так страшны, как для 1-ых. Ну, на всякий случай возьму панельки с экранами.

Не, предыдущий вариант лучший из всех. У меня там макетка на 3/4 всей площади. ОЧЕНЬ неудобно, если под ней ещё будут и панельки. Над макеткой лучше закрепить дроссель.
А провод к выходной лампе можно и не напрямую вести, а по задней стенке шасси его провести. Т.к. там токи больши крутятся, его длина уже для него самого же не так критична?
В общем, осталось докупить элементы и сделать шасси Может быть, шасси ещё окажется не достаточно широким для такого расположения, но посмотрим.

Собрал Октан  и когда прикосаюсь к шасси лампы  в преде микрафонят на хай гейне .
Лампы новые 12 ах7 гармоникс...Где накосячил?
Почему лампывсе снимаюткак микрафон на бльшем гейне???
Подскажите

AZG,

ПРивет! Я года два назад покупал у тебя лампы, сейчас опять нужны, ты еще этим занимаешься?

а где ты тут AZG увидел ??
напиши в его ветку, индастри.

T-34, жсм800 это ж хайген, а Плекси не такой-то и хайгейн. 4 каскада против 3-х =)
Но за замечание спасибо! Я собираюсь делать по предпоследней схеме, только вторую лампу не слева, а сверху от первой поставлю. Минус - провода получаются длинные. Уж это не побороть при таком раскладе. Было бы полунавесом или питалово на отдельных полунавесных планках - тогда ещё можно было бы.

Как думаете, К78-2 стоит брать? на 2.2 нФ и 4.7 нФ только они в ЧиДе. Что ж до 470 пФ, то вообще абзац, хотя у меня от Томато осталось 2 кондёра 470 пик красненьких китайских (наверно). Вот только они на 250 В, поэтому думаю их можно только в темброблок ставить (ведь там же вообще где-то 15 В? или я что-то путаю). Второй кондёр в 470 пФ стоит перед сеткой 2-го каскада. Наверно, всё-таки тоже можно пихнуть на 250 В?

T-34, жсм800 это ж хайген, а Плекси не такой-то и хайгейн.
