0.35 квадрата вполне сгодится для анодных, там ток не такой большой.

kante, в целом хорошо, но:
1 - накалы зря не свил, ой зря!
2 - входное гнездо от шасси изолировал? Если нет, изолируй.
3 - болт на шасси зря у входа прикрутил, нужно было ближе к силовику, земля макаронами тянеться через все шасси. Провода должны быть как можно короче.

kante, в целом хорошо, но:
1 - накалы зря не свил, ой зря!
2 - входное гнездо от шасси изолировал? Если нет, изолируй.
3 - болт на шасси зря у входа прикрутил, нужно было ближе к силовику, земля макаронами тянеться через все шасси. Провода должны быть как можно короче.

1 - почему? Что это даёт? Я не мог свить накал там, где он не свит. Провода мало, да и к чему городить лишние сантиметры только ради красивой косички.
2 - нет, не изолировано. Оттуда-то и ответ на 3-й пункт.

Ты действительно считаешь, что лучше не сделать?

Ты видимо не так понял я хотел сказать, что результат будет получше чем то, что было до него. Я вовсе не хотел сказать, что "лучше некуда"

Популярная ошибка начинающих строителей, огромная земляная петля. Земля усилительных каскадов должна соединяться с шасси в ОДНОМ месте, а у тебя получается в  двух, если не больше... от сюда и петля и снова фон...

Вообще-то, допускаются две точки касания земли с шасси при том условии, что расстояние между этими точками малое. По-моему, я это вычитал на гтлабе. Или здесь кто-то говорил.
Ну нету у меня изолированного джэка, только на выход один есть пластмассовый.

Вообще-то, допускаются две точки касания земли с шасси при том условии, что расстояние между этими точками малое. По-моему, я это вычитал на гтлабе. Или здесь кто-то говорил.

Вроде это был я
Ребят, одно дело петля, другое - несколько точек заземления
К размышлению:
http://guitarplayer.ru/index.php?topic=127738.msg2400675#msg2400675

в оригинале жсм и тем более плекси вообще землят на корпус все подряд если что...

Ну вот, тем более. Так что этот перфекционизм излишен, наверно

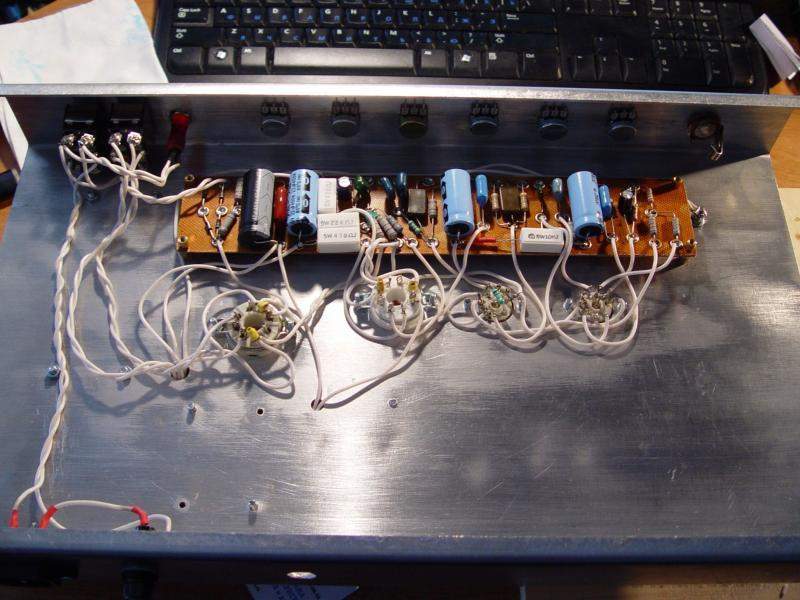

Вот что сегодня наработал. С лампами теперь всё, остались переменники и джэки.

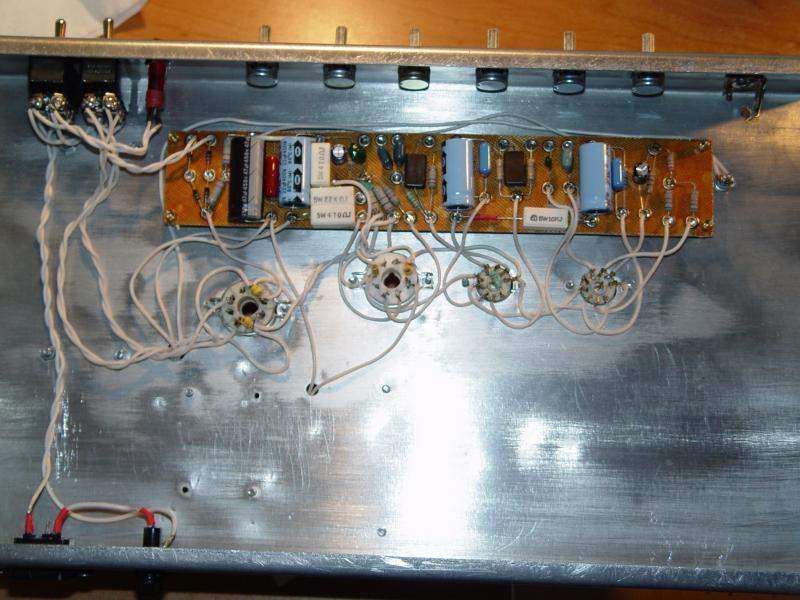

Как видите, всё-таки смог маленькую косичку крутануть между двумя баллонами 12ах7, прислушался к совету А то ведь там самое чувствительное место, плюс провод проходил прямо под схемой. Теперь чуть лучше.

... и добавил:

заодно и нашёл ошибку в схеме. из-за путаницы (ведь рисовал я одну схему, а паять нужно было такую же, но зеркально отражённую  ), я неправильно припаял один резистор. Хорошо, что заметил. А то страшно представить, что было б.

1. вход лучше все же пустить на первый каскад или на минус первого электролита в цепи анодного, вот как раз тогда сокращается размер сигнальной земли. Но через корпус в такой конструкции типа плекса вполне допустимо. В орригинале просто металлические разъемы сидят на корпусе и все. Также и у многих других маршалов и фендеров было.

2. Зачем отымать землю у выходного трансформатора мне соврешенно непонятно? Цель7?? защитить от отсутствия нагрузки - не защитишь. Если хочешь чтото сделать с целью защиты надо взять сопротивление проволочное здоровое типа ПТБ или иже с ним или керамику современную ватт на 10-15 сопротивлением 8ом (или на сколько там у тебя нагрузка) и припаять его к разъемы на размыкающий контакт сигнала и на размыкающий контакт земли. Тогда когда джек вынешь на него переключиться работы выходника и он получит нагрузку и не сгорит (сопротивление должно быть мощным еще раз обращаю внимание). Так можно защищать только мелкие немощные усилки типа однотактов.

3. Землю выходного тоже можешь на шасси припаять раз ты припаял и вход на шасси. А вообще запомни - Лучше всего землить все в земляную точку, куда приходится нога первого электролита в цепи питания анодки.

4. Дальше проверь в последний раз, особенно полярность электролитов в питании, перекрестись и вруби без ламп прибор. Промерь анодное тестером на всех анодах ламп, посмотри чтоб ничего не было на катодных ножках ламп, промерь что за напряжение приходит у тебя на выходной трансформатор. ПАроверь тестером чтобы везеде был накал на тех ножках на которых он должен быть.
Если ничего не взорвалось - вставь лампы, подруби нагрузку (каб, динамик) и подавай на вход сигнал. С гитары например,если нет генератора звуковой частоты. И - епашилово111111111111111111111

5. все уже описал. Стендбай обычно включается когда лампы прогрелись - через 2-3-5 минуты после включения общего питания.

сопротивление обмоток трансформатора действительно невелико, не удивляйся это ж моток проволоки медной а не нихромовая спираль и не сопротивление.

ТАН проверил бы перед включением отдельно - припаяй на первичку вилку сетевую (через предохранитель желательно на 0.25а), включи в резетку и померяй на его выводах напруги. Заодно удостоверишься что у тебя за напруги выдает транс, а не только по таблице. А звонить его тестером почти бесполезно.

...как-то просто от балды коснулся мультитестером тумблеров. От нефиг делать просто "прозвонил" два провода переменки от сети. И они ПРОЗВЕНЕЛИ О_о я впал чуть ли не в панику, замерил сопротивление - показывает 13 Ом. Что за?!
То же самое повторил с анодной вторичкой. Тоже звенит. Сопротивление где-то 103 Ома. эммм? Или такие малые сопротивления на обмотках тан-125?

Пока всё, но это пока.

Обычный тестер измеряет АКТИВНОЕ сопротивление
