Будет много работы, говорили они. Будет много проводов, говорили они. Сложно будет искать номиналы, говорили они. Очень хорошо, отвечал я. Внимание, осторожно: в этой теме может быть потенциально много бесмыссленной работы)
Схемы IIC+ марка давно не секрет, очень хорошую версию поддерживает товарищ Dano (the_haunted) со sloclone. Свежую версию можно найти здесь:
https://forum.grailtone.com/viewtopic.php?t=74680Там же можно найти еще одну, не менее ценную версию от jrb32: на ней промаркированы типы элементов, да и кучу возможных вариаций, потому что большинство вторых марков разнятся по номиналам. Что еще ценно, там есть и номиналы на более гейновый мод IIC++. Есть там проблемы с отрисовкой цепи ревера, но не критично. Единственные спорные моменты, которые нашел между схемами от Dano и jrb32 это резистор после эквалайзера (у jrb32 это 10k для версии без эквалайзера и 100k для версии с эквалайзером; 10k у Dano для версии с эквалайзером) и резистор в цепи ООС (3k3 или 1k5) - в принципе все решаемо.

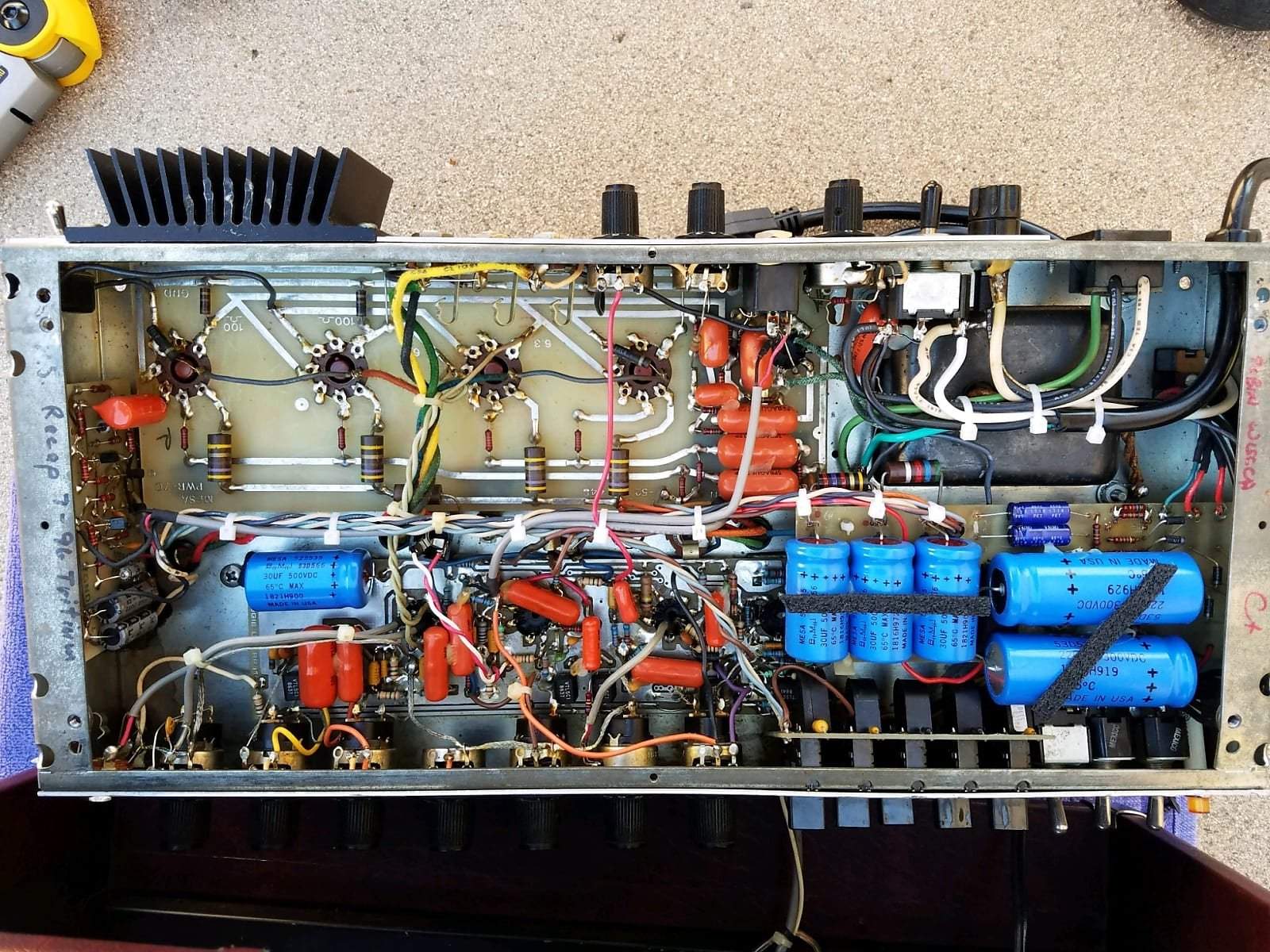

Расположение элементов буду имитировать под ревизию плат RP11 (основная плата под IIC+, были еще доработанные IIC с платой RP10). Конденсаторы новодельные 715P, 225P и 418P (замена mallory PVC). В катоды - винтажный kemet t110, резисторы - солянка, как и в оригинале)). По графическому эквалайзеру: индукторы Talema AS серии (AS101-105), хорошая альтернатива оригинальным с небольшим пересчетом конденсаторов, формирующих резонанс - но мы то итак знаем, что цифры, указанные на графике, не то, чем кажутся). Единственное, сейчас уже сложно найти MPSA20, MPSA63 (есть у меня, вроде оригинал), MPSA70. Если у кого есть MPSA70 или MPSA20, поделитесь, пожалуйста

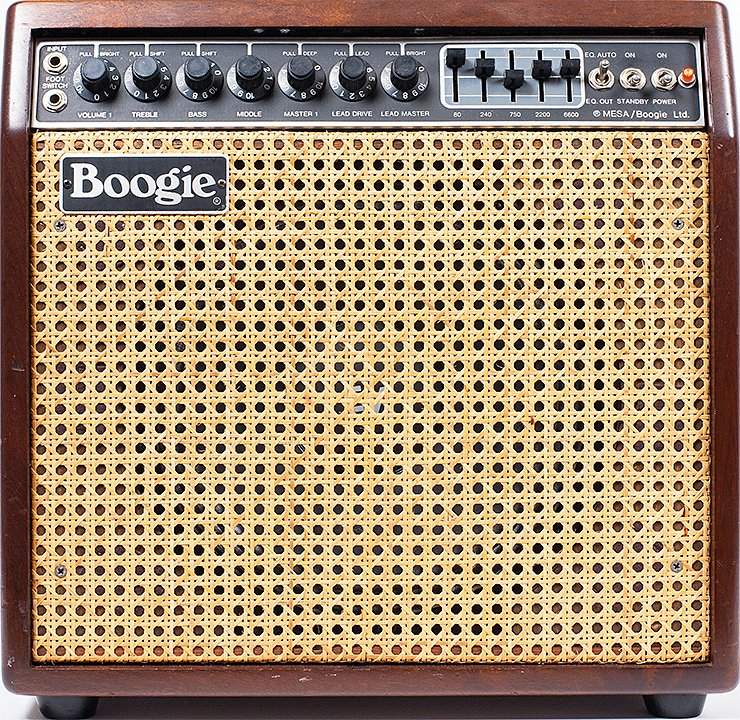

Пока детали едут, решил начать с коробки. Выбор мой пал исключительно на формат комбо. Исключительно из цельной древесины, как и hardwood серия.

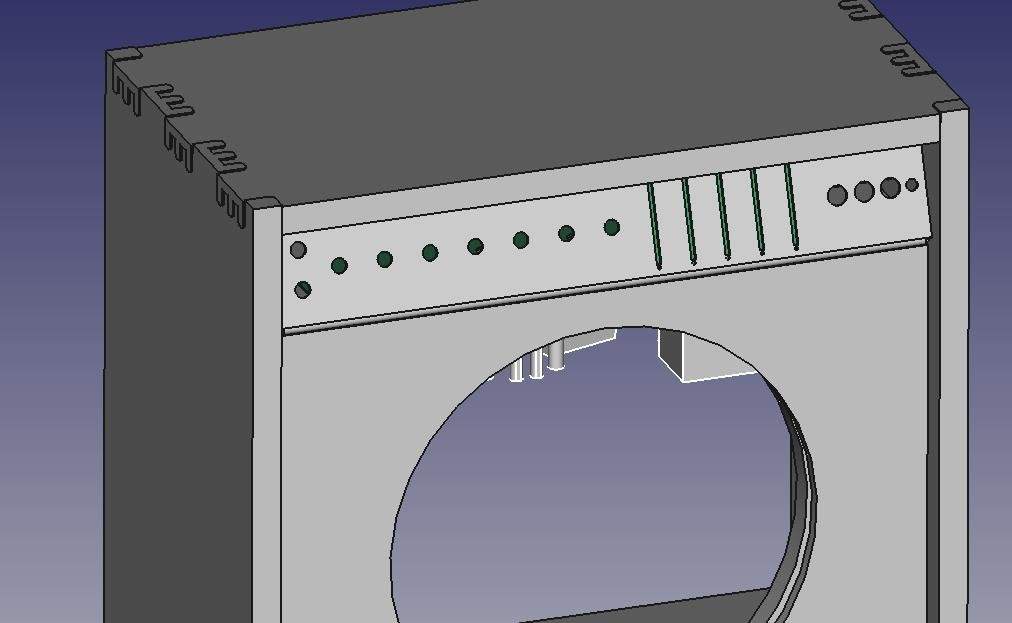

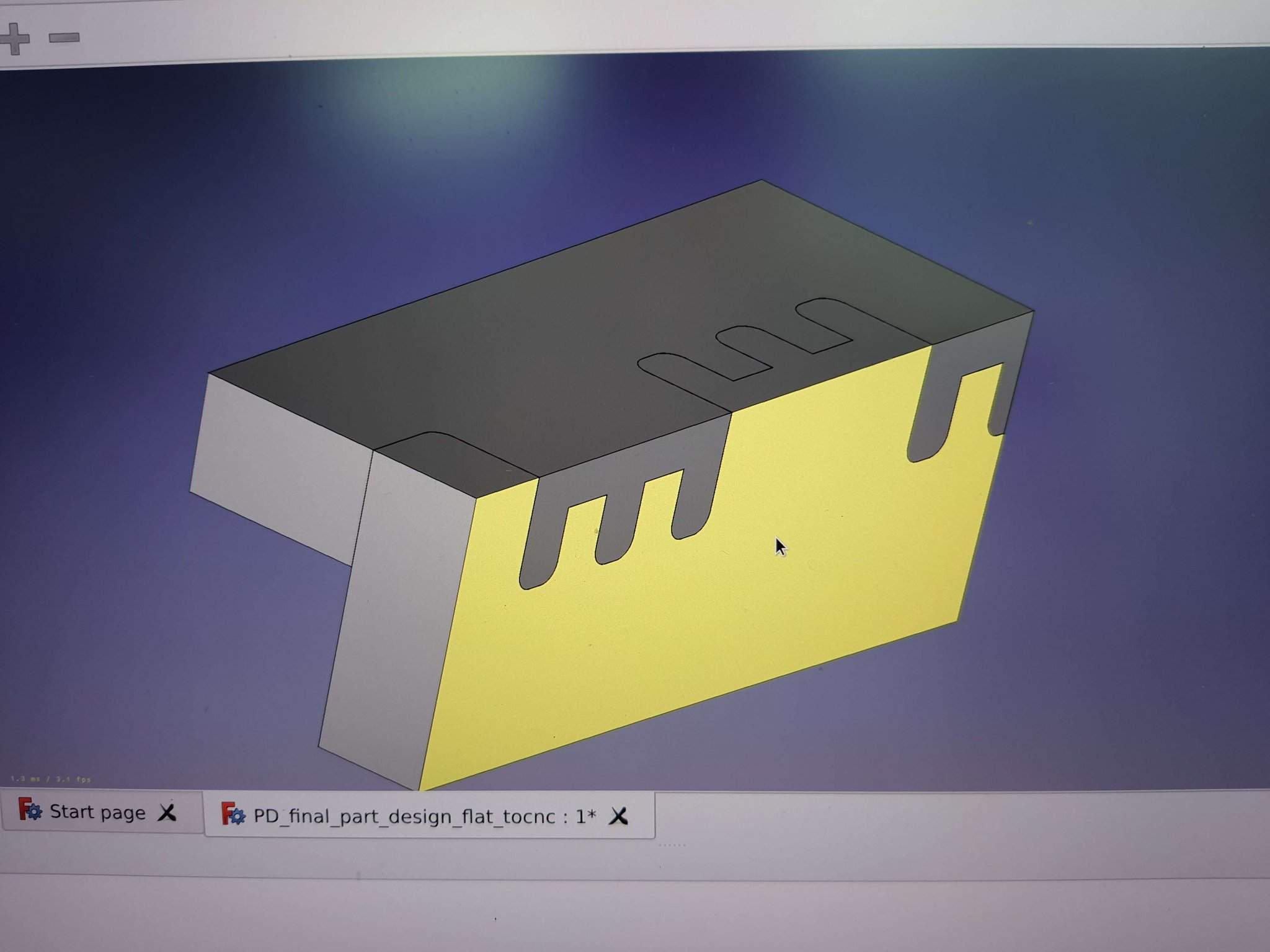

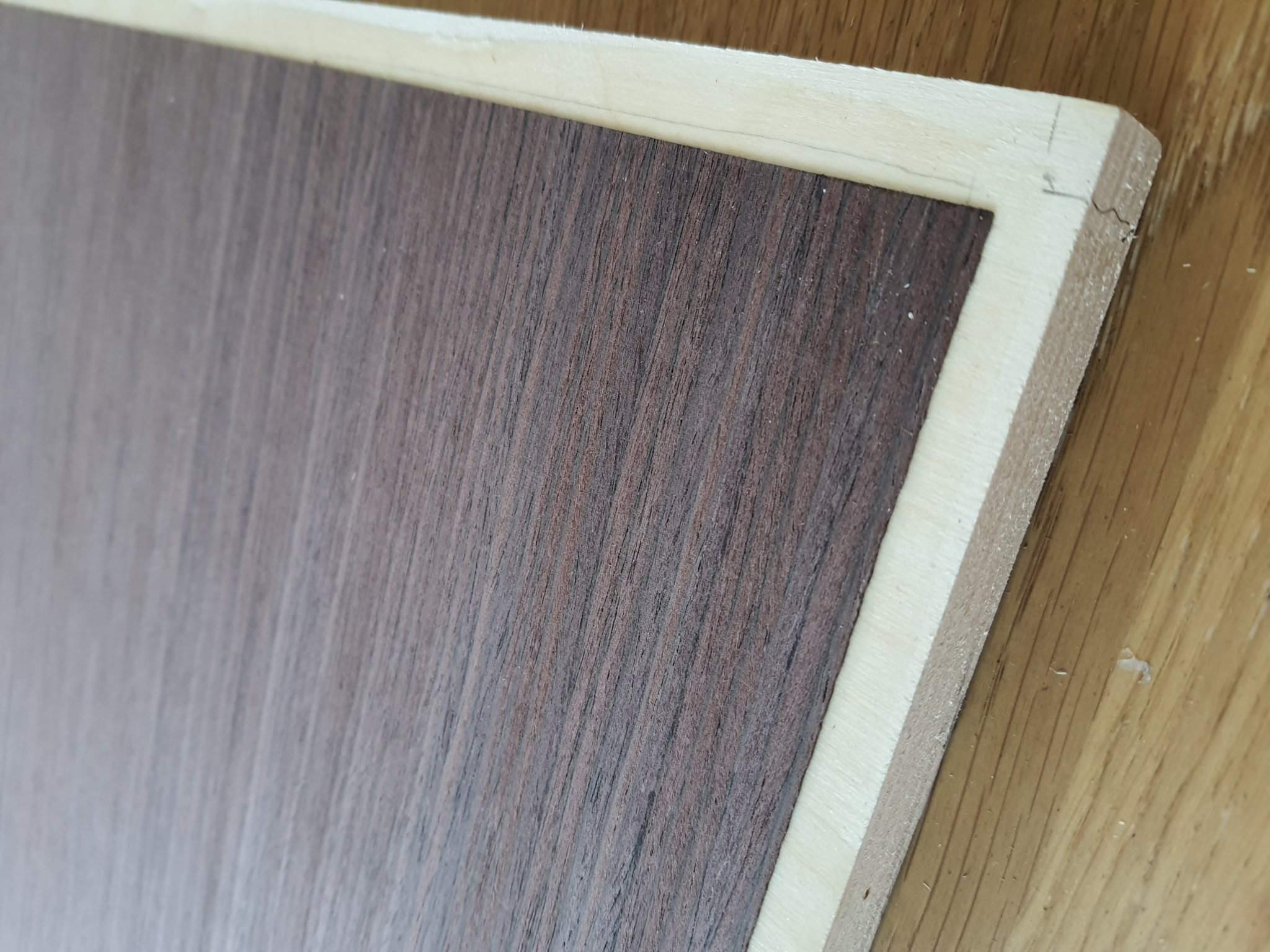

Но т.к. работать руками по древесине мне опыт не завезли, основной идеей было максимально автоматизировать процесс: ЧПУ, все дела. Поэтому, что собрать в симпатичный шип, был придуман шип под ЧПУ:
а) Резка только на одной стороне
б) Без доведения руками, т.е. внутренние карманы, и полости должны соответствовать фрезам - под 90 градусов внутренний угол не вырезать

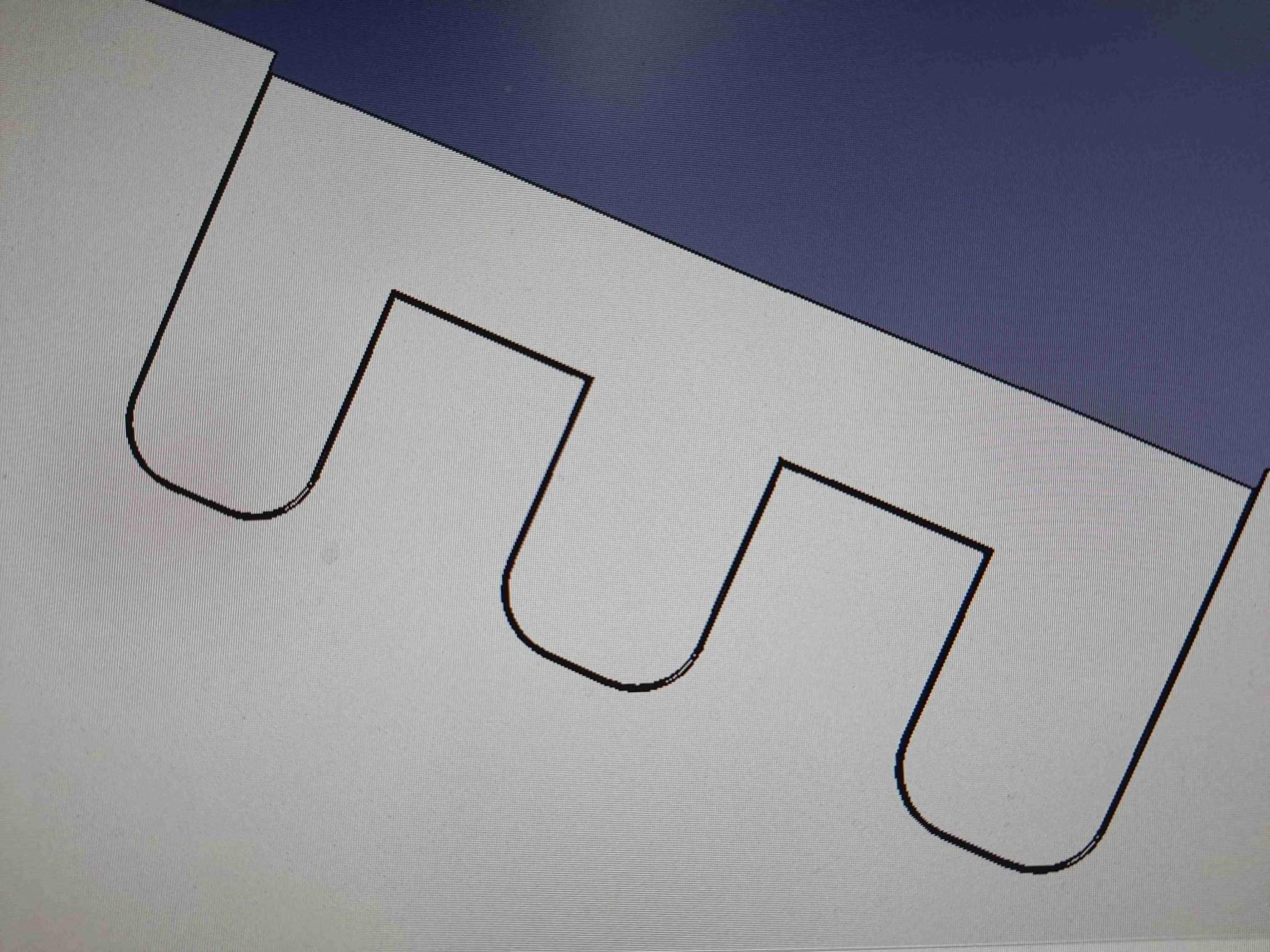

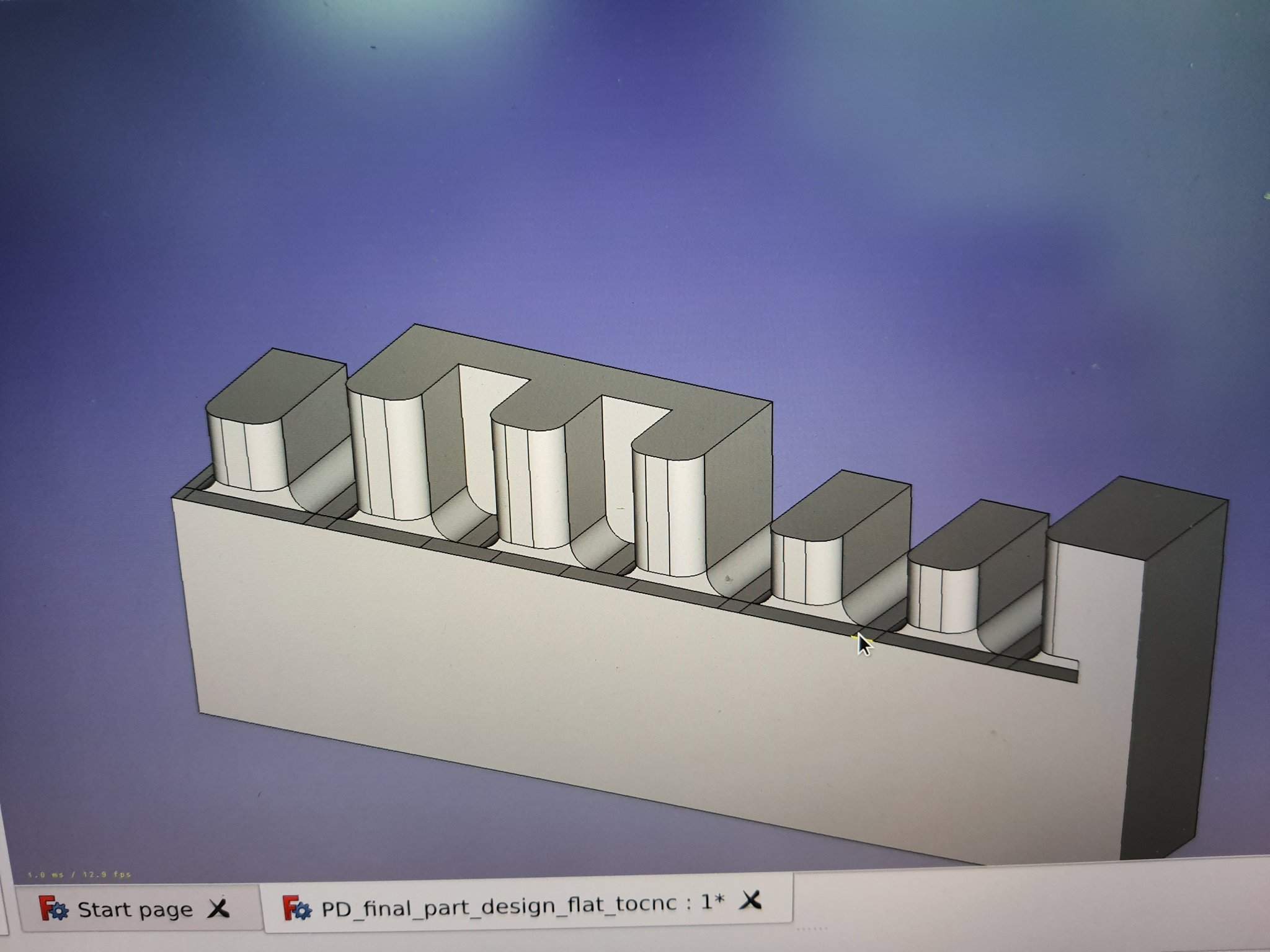

Соответствующая форма была найдена:

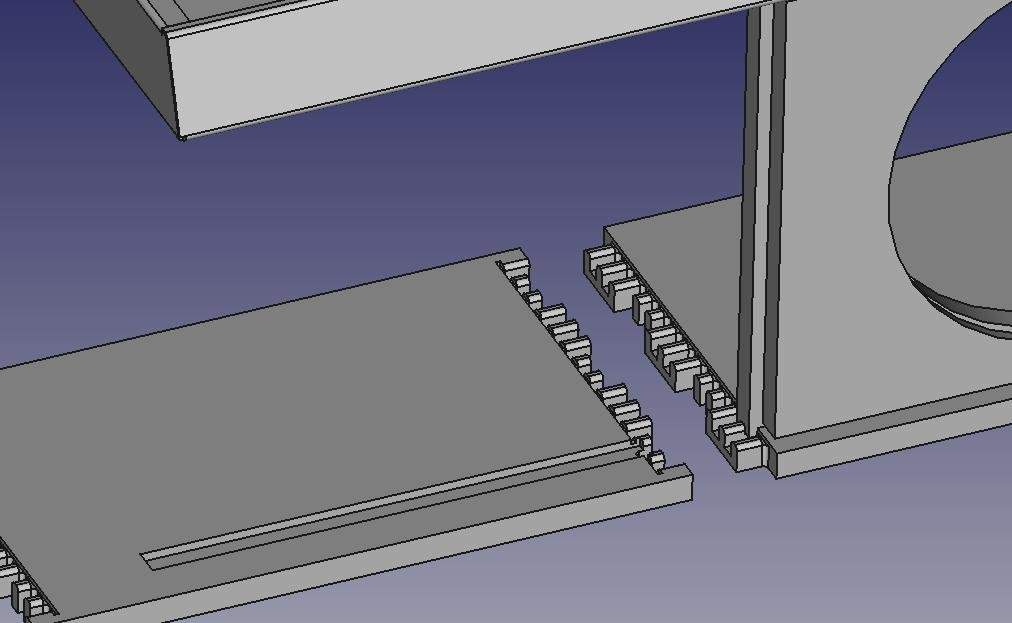

Желобок вырезается специально, чтобы исключить сложные переходы поверхностей друг в друга и обеспечить идеальную стыковку под 90 градусов.
Несколько пробных вариантов позволили подобрать хорошие параметры стыковки: удовлетворительным был зазор между деталями 0.1-0.2 мм, также были расчитаны выступы на 1 мм для последующей обработки:
Несколько пробных вариантов позволили получить хороший результат (gif файлы):
https://yadi.sk/i/TdewZSR3WyHXBghttps://yadi.sk/i/GJeK6lX4LOiFSAhttps://yadi.sk/i/Kz8a9Vj-ZNAcvA
