Re: Помогите со сборкой Чампа
« Ответ #15 : Июля 15, 2019, 20:14:10 »
Если все собрано правильно, и на заведомо исправных комплектующих, приземление накала на катод выходной лампы никак не влияет на звук. А фон прибирает эффективно. Как и сказали выше, распаивается прям на ламповой панельке. СтОит попробовать.

Оффлайн Ns990 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Помогите со сборкой Чампа
« Ответ #16 : Июля 15, 2019, 20:21:55 »
Цитировать
кстати рекомендую делать не 5f1 схему, а 5е1
Так там отличие только в наличии дросселя и конденсатора в первом катоде. Специализированных дросселей нет, ТВК-110 всякие есть, вроде их как дроссели втыкают.
Цитировать
Если все собрано правильно, и на заведомо исправных комплектующих, приземление накала на катод выходной лампы никак не влияет на звук. А фон прибирает эффективно. Как и сказали выше, распаивается прям на ламповой панельке. СтОит попробовать.
Ок, так и сделаю.
Вообще я сейчас думаю какое шасси сделать. С одной стороны можно Г-образное шасси как в самых первых фендерах, его легче сделать, но оно наверное не такое функциональное как П-образное, и детали на нем странно располагаются. П-образное сделать сложнее, но под него уже есть готовые лейки.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Помогите со сборкой Чампа
« Ответ #17 : Июля 15, 2019, 20:57:52 »
5f1 с большой вероятностью будет гудеть из-за недостаточной фильтрации анодного. дроссель решает

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #18 : Июля 15, 2019, 21:02:04 »
Шасси классическое, п образное. В зависимости от того, что изначально задумывалось (комбик или голова), расположение элементов отличается. Все лейки в сети заточены именно под комбик. Под голову прийдется зеркалить, чтобы вышло каноническое расположение органов управления.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #19 : Июля 16, 2019, 09:11:27 »
Блин, там же из управления- тумблер да ручка громкости... Зеркалить? ???

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #20 : Июля 16, 2019, 11:42:35 »
Ну, в общем то да, тут можно и не зеркалить. Это я чамп собирал по схеме AA764, да еще и ручку средних частот приколхозил. Пришлось зеркалить. Просто забыл, что чампы одноручечные бывают)

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #21 : Июля 16, 2019, 13:41:29 »
Лично я фанат минимализма... Одна ручка- самоцель! :rolleyes:

... и добавил:

Medvedeff8- кстати твои решения в дереве- очень прикольно смотрятся!

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #22 : Июля 16, 2019, 13:52:27 »
Tom Cat, спасибо)

Оффлайн Ns990 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Помогите со сборкой Чампа
« Ответ #23 : Июля 19, 2019, 20:32:48 »

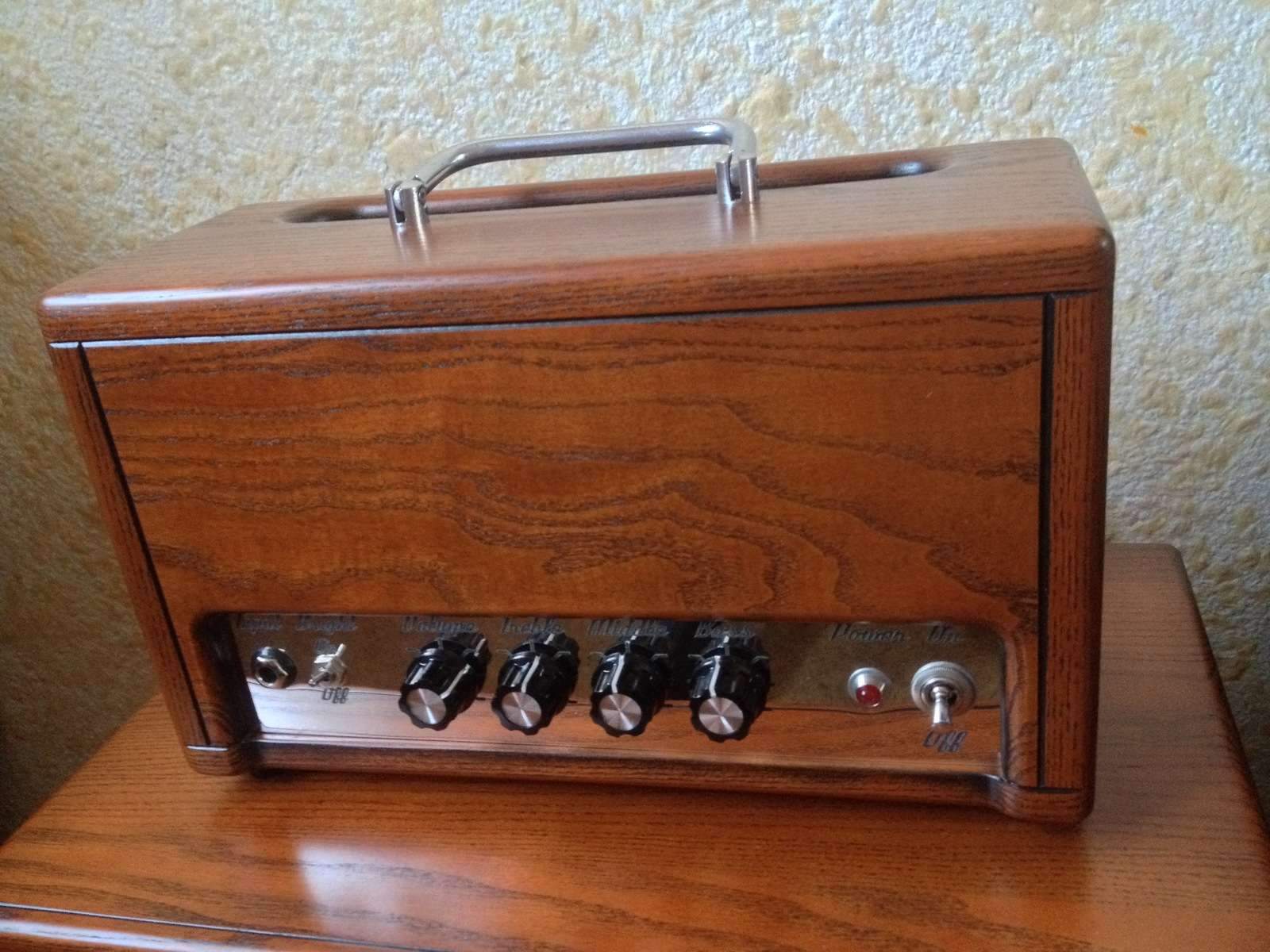

Деревянные корпуса конечно хорошо сделаны, зазорчики ровные, красивые. Это дуб судя по текстуре?

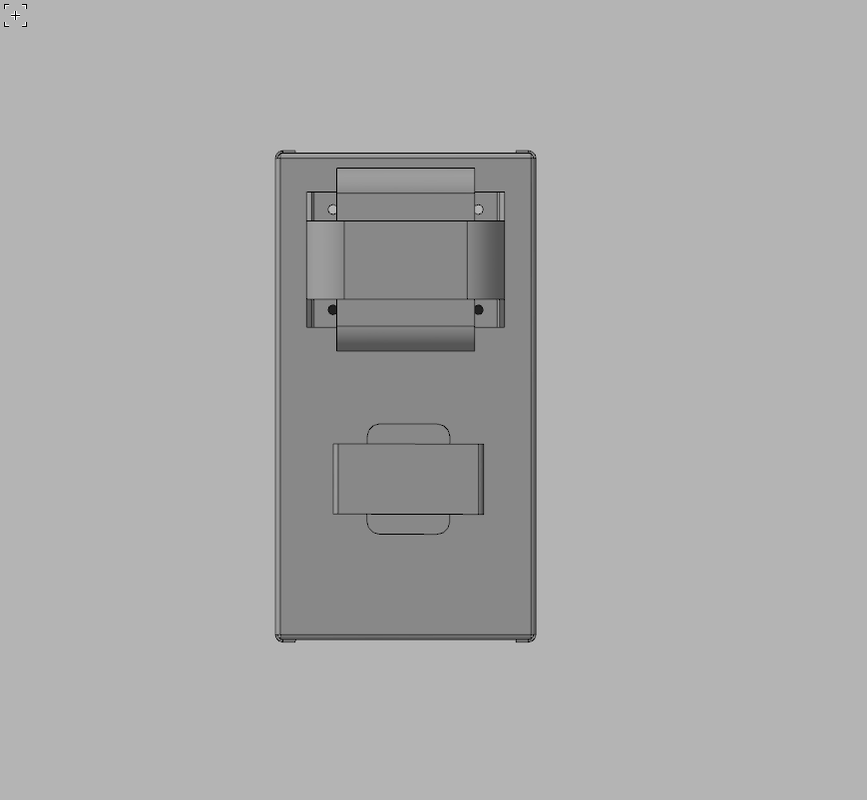

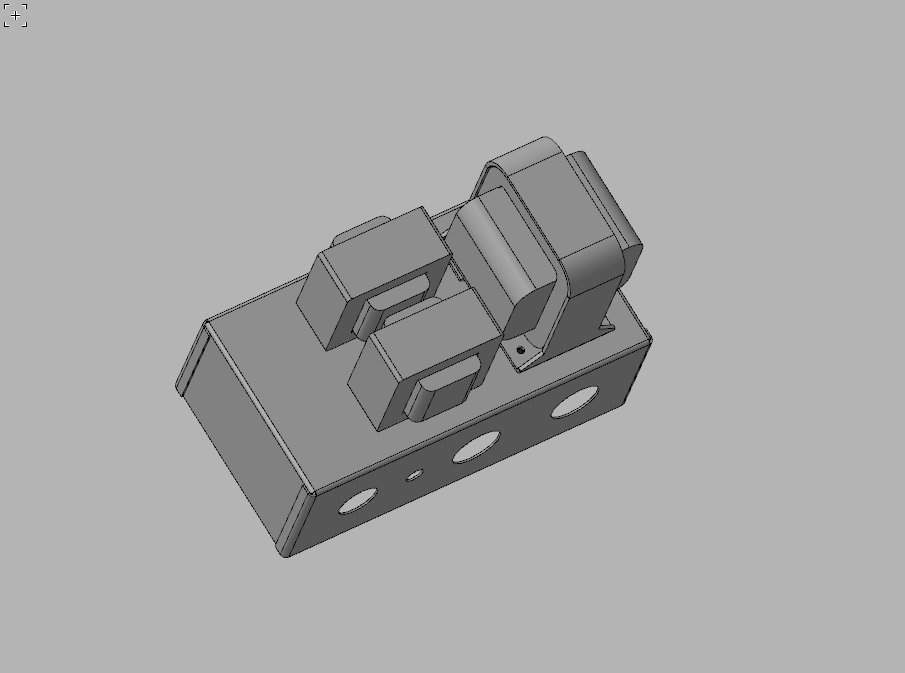

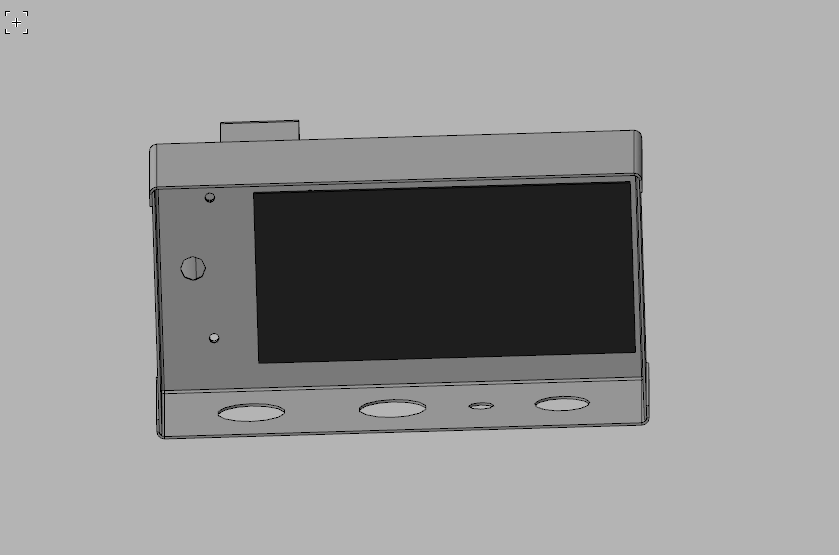

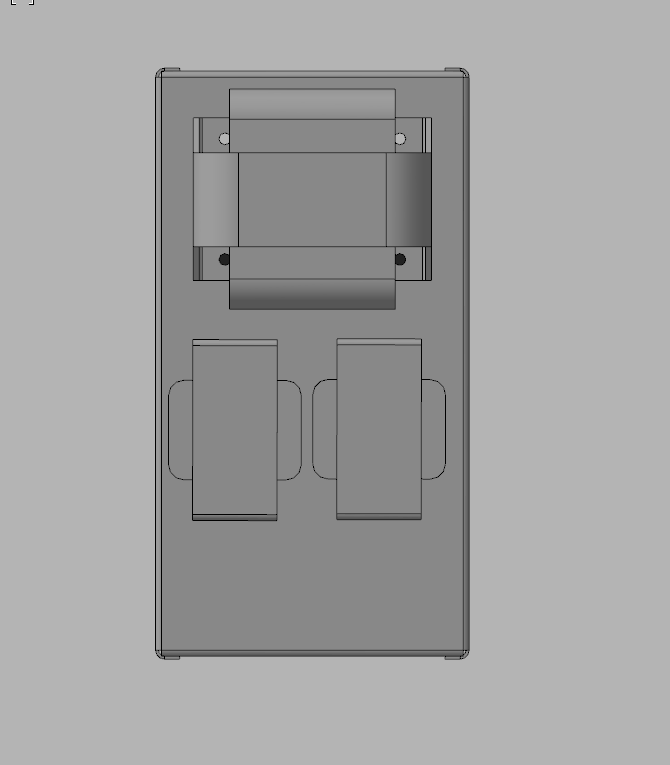

В общем в оригинале шасси идет длинной 22 см с копейками, у меня набирается только 19. Дроссель похоже не влазит. Либо без него, либо слишком плотнячком к выходному трансу, думаю будут наводки. Да и ТАН близко. Фигово, в приоритете низкий уровень фона.














... и добавил:

Оригинальный дроссель какой-то мелкий.

... и добавил:

Ну ТАН можно будет к самому краю сместить и попробовать мелкий дроссель сделать. С другой стороны анодное и так маловато, еще на дросселе терять. Может дроссель и не надо.
Так. На оригинальной схеме перед дросселем идет 320в, после дросселя 305. Если у меня будет 250в анодного (а в реальности без нагрузки оно 270в) после выпрямления кенотроном будет 310 где-то. Может и хватит анодки на дроссель.
« Последнее редактирование: Июля 19, 2019, 20:59:01 от Ns990 »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Помогите со сборкой Чампа
« Ответ #24 : Июля 19, 2019, 21:12:55 »

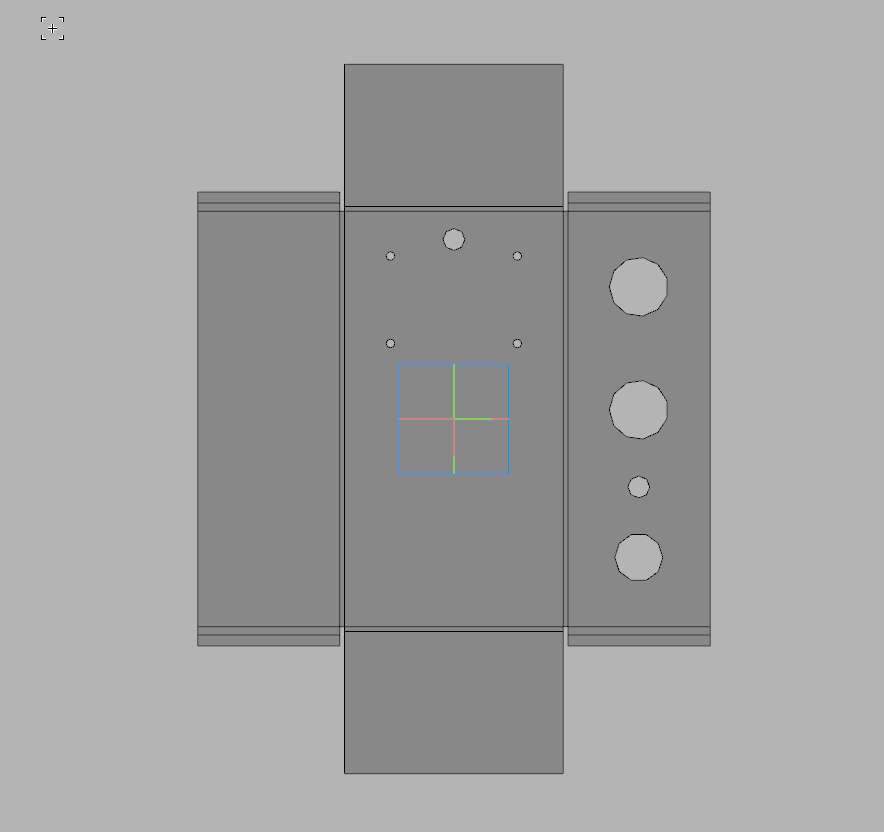

Ns990, в Компас умеешь, в инженерию нет. За такие загибчики на боковых гранях, да еще на внешнюю сторону, тебя слесаря очень любить будут, сильно...  ;)

Кстати, на оригинальном шасси боковые стенки отдельными элементами сделаны. Ну так, для справки  ;)
« Последнее редактирование: Июля 19, 2019, 21:30:41 от alkuz »

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • Репутация: +75/-0
  • TuBe Or Not TuBe
Re: Помогите со сборкой Чампа
« Ответ #25 : Июля 19, 2019, 21:55:04 »
Ns990, дроссель можно и внутрь поставить, меньше проводов с анодкой через шасси тягать. Недавно закончил усилок, почти чамп на чистом. Транс ТАН-32, анодные обмотки 2*237 (можно 2*250 но я 13в использовал для коммутации), кенотрон 6ц5с, анодка в итоге +300в с кенотроном и +315 с диодами. На 20-30В разницы пока сильно не заморачивайся. Что с дросселем, что с резистором будет нормально работать (не факт что услышишь разницу), а напряжение в любом случае упадет, даже с резистором. Делай как удобней и надежней.

Ну и тоже не могу не отметить твою виртуальную модель. Мне чем такое рисовать, быстрее собрать чамп. Так что по хорошему завидую.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Помогите со сборкой Чампа
« Ответ #26 : Июля 19, 2019, 22:16:29 »
Цитата: Gain от Июля 19, 2019, 21:55:04
Ну и тоже не могу не отметить твою виртуальную модель. Мне чем такое рисовать, быстрее собрать чамп. Так что по хорошему завидую.
Вабще-то я имел в виду, что при такой конфигурации, сделать эту деталь невозможно ??? Абсолютно безграмотное в техническом плане решение.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • Репутация: +75/-0
  • TuBe Or Not TuBe
Re: Помогите со сборкой Чампа
« Ответ #27 : Июля 19, 2019, 22:27:42 »
alkuz, да я и не обратил внимание. Просто столько времени потрачено, уже можно было попробовать всё что неясно и сделать выводы. Я брюзжу потому что у меня столько времени нет, а идей навалом.

Теоретически наверно так сделать можно, но удобней всё же внутрь загибы спрятать, да и красивее.
« Последнее редактирование: Июля 19, 2019, 22:35:43 от Gain »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #28 : Июля 19, 2019, 23:48:44 »
Коллеги, уж по поводу Чампа то что спорить? ??? Что там изобретать то? :pozor: Конструкция проверена бесконечным количеством повторений... Не хватает анодки- 300в вполне... Почему бы не купить нормальный транс? ??? У транследа есть стандартное изделие с двумя анодками по 270 по- моему и одной на 6,3... Вполне себе транс... Коллега Валентин Гаврилов обходится на сколько я помню 270 в на аноде, я слышал его однотактник (как впрочем и несколько пушпулов), они- великолепны... Транс "из за бугра" (так, что бы уж совсем по фирме) для сего изделия то же не так уж баснословно будет стоить... Дружище, Вы выбрали очень правильную модель, и дерзайте! в иСети я вилел лейауты прямо "под навес", что бы не морочиться с платой...
Кстати, я гдето слышал, что при таком компактном монтаже важно, что бы магнитные поля трансов были развёрнуты относительно друг друга, на Ваших моделях кое где трансы стоят параллельно... Не феншуй...
Удачи в сборке.. Там деталей то... :rolleyes:

Оффлайн Ns990 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Помогите со сборкой Чампа
« Ответ #29 : Июля 20, 2019, 04:02:51 »
Цитировать
Ns990, дроссель можно и внутрь поставить, меньше проводов с анодкой через шасси тягать. Недавно закончил усилок, почти чамп на чистом. Транс ТАН-32, анодные обмотки 2*237 (можно 2*250 но я 13в использовал для коммутации), кенотрон 6ц5с, анодка в итоге +300в с кенотроном и +315 с диодами. На 20-30В разницы пока сильно не заморачивайся. Что с дросселем, что с резистором будет нормально работать (не факт что услышишь разницу), а напряжение в любом случае упадет, даже с резистором. Делай как удобней и надежней.

Ну и тоже не могу не отметить твою виртуальную модель. Мне чем такое рисовать, быстрее собрать чамп. Так что по хорошему завидую.
Спасибо! Получается 30в просадки всего, примерно. Я думал больше.
Цитировать
alkuz, да я и не обратил внимание. Просто столько времени потрачено, уже можно было попробовать всё что неясно и сделать выводы. Я брюзжу потому что у меня столько времени нет, а идей навалом.

Теоретически наверно так сделать можно, но удобней всё же внутрь загибы спрятать, да и красивее.
Да ну, сколько времени? 20 минут всего. Физически чамп не могу начать сейчас строить, так как до поздна на работе. Просто захотелось прикинуть какие будут пропорции. Ну и загибы чисто для красоты сделал, можно было просто коробочку сделать. В реальности такое все таки можно реализовать, но у меня будет по другому.
Цитировать
Коллеги, уж по поводу Чампа то что спорить? ??? Что там изобретать то? :pozor: Конструкция проверена бесконечным количеством повторений... Не хватает анодки- 300в вполне... Почему бы не купить нормальный транс? ??? Дружище, Вы выбрали очень правильную модель, и дерзайте! в иСети я вилел лейауты прямо "под навес", что бы не морочиться с платой...
Кстати, я гдето слышал, что при таком компактном монтаже важно, что бы магнитные поля трансов были развёрнуты относительно друг друга, на Ваших моделях кое где трансы стоят параллельно... Не феншуй...
Удачи в сборке.. Там деталей то... :rolleyes:
Спасибо! Да никто не спорит :) Все таки хочу на монтажной плате сделать, более чем проверенный вариант. Но комплектуха немного другая, вот и стараюсь подумать прежде чем лепить.
Почитал темы соседние по чампам, там много налепили их, но чуть ли не у каждого 2-го фоны и возбуды после сборки. Не хочу так. Я свое шасси наверное завтра сделаю, а сборка на следующей неделе запланирована, когда конденсаторы придут с панельками.
