Re: Помогите со сборкой Чампа
« Ответ #30 : Июля 20, 2019, 09:28:41 »
Блин, мот- клёвый! Что за двигатель и КПП? ???

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Помогите со сборкой Чампа
« Ответ #31 : Июля 20, 2019, 10:58:15 »
Цитата: Gain от Июля 19, 2019, 22:27:42
Теоретически наверно так сделать можно, но удобней всё же внутрь загибы спрятать, да и красивее.
Так нельзя сделать даже теоретически, по тому, что любой, даже самый мягкий метериал, имеет упругость, и для того, чтобы получить на выходе ровные 90 градусов, гнуть его нужно на условные 95. Эти самые 5 градусов "отпружинивают" и получается как-раз требуемый угол на детали. Но в данном случае у нас там уже загнуты боковинки в которые все это упрется  ???

Оффлайн Ns990 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Помогите со сборкой Чампа
« Ответ #32 : Июля 20, 2019, 11:31:46 »
Цитировать
Так нельзя сделать даже теоретически, по тому, что любой, даже самый мягкий метериал, имеет упругость, и для того, чтобы получить на выходе ровные 90 градусов, гнуть его нужно на условные 95. Эти самые 5 градусов "отпружинивают" и получается как-раз требуемый угол на детали. Но в данном случае у нас там уже загнуты боковинки в которые все это упрется
Если сделать поправку на "колхоз", то с долей погрешности можно сделать. Ну а так буду знать на будущее, что действительно лучше так не делать, если хочется все ровно и точно.
Цитировать
Блин, мот- клёвый! Что за двигатель и КПП?
А там вымышленное все, просто для картинки нужно было.


... и добавил:

Обожаю почту России, посылка поехала в другую сторону РФ :pozor:
« Последнее редактирование: Июля 20, 2019, 11:43:35 от Ns990 »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #33 : Июля 20, 2019, 12:53:27 »

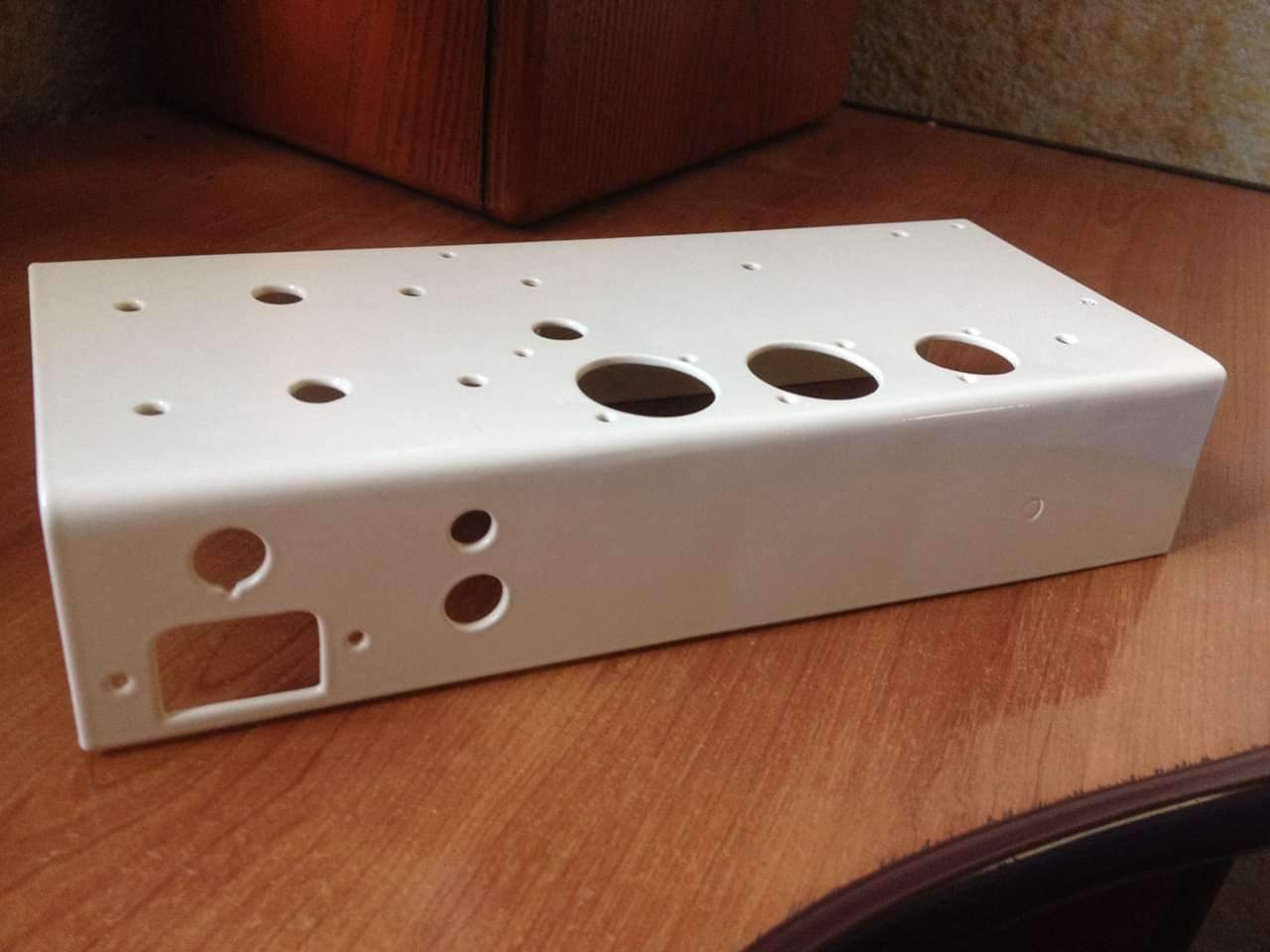

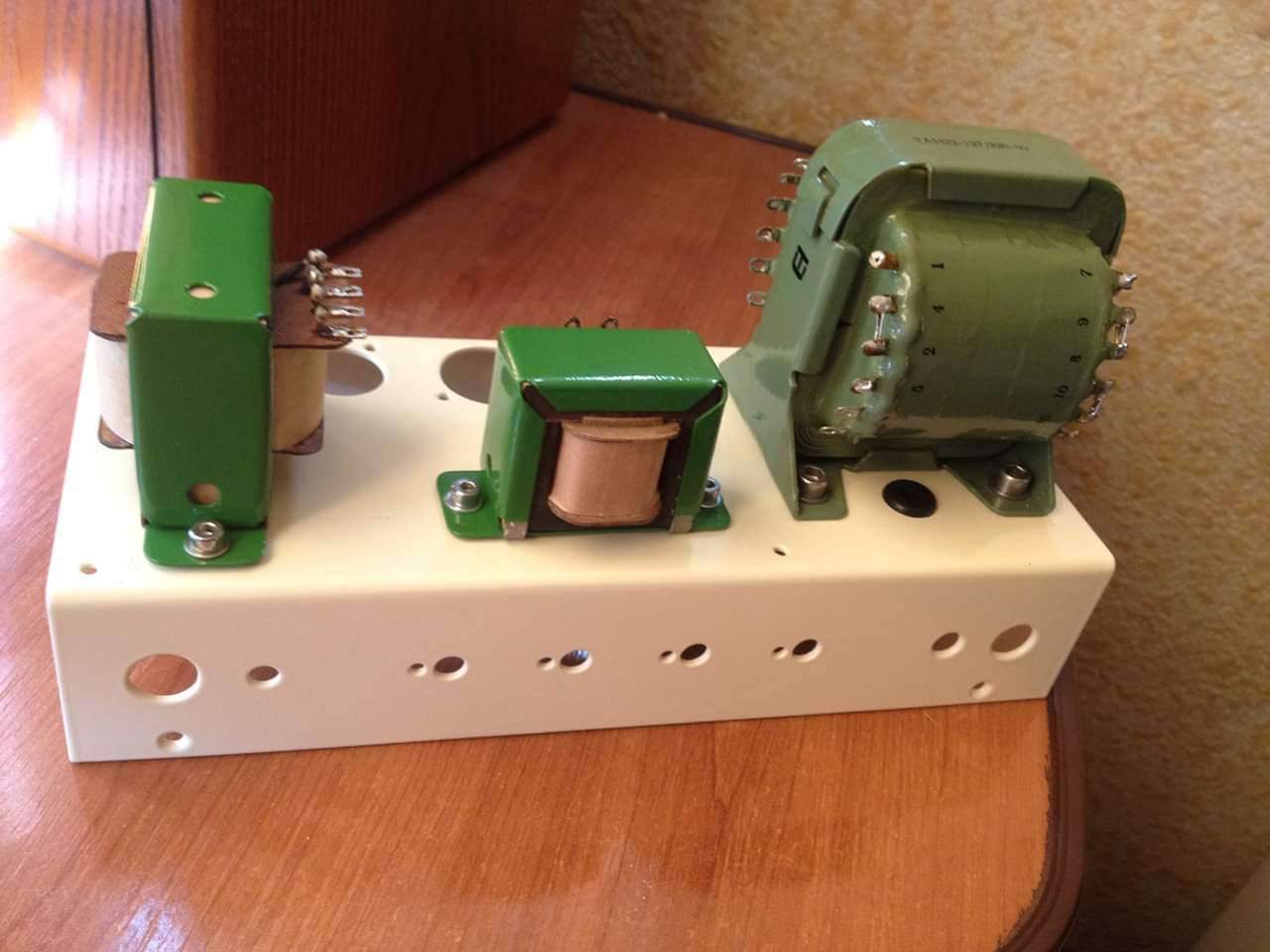

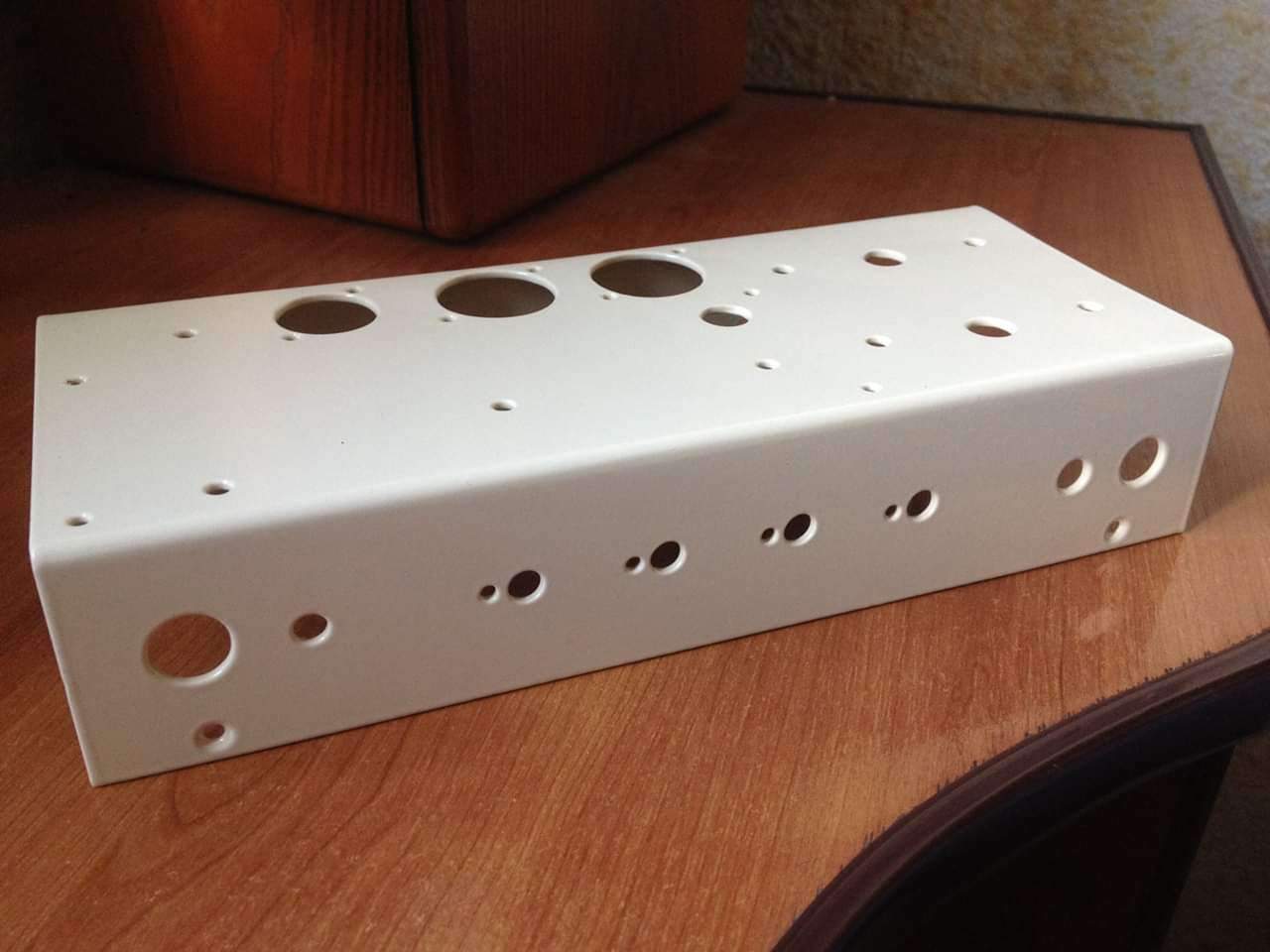

Я шасси для чампа вообще из помойки делал - из листа алюминиевого просто в тисках выгнул, и ничо так вышло. А фоны и возбуды в чампе - чаще всего из-за спешки и несерьезного подхода. Конструкция простая и проверенная временем. Если не отклонятся от аутентичной компоновки, то все будет гут.

Оффлайн Ns990 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Помогите со сборкой Чампа
« Ответ #34 : Июля 20, 2019, 15:05:49 »
Medvedeff8, шикарное шасси! Вот что значит прямые руки. Я сейчас даже отверстия под лампы просверлить по одной линии не смог, хотя все располагало к противоположному. :7:

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #35 : Июля 20, 2019, 17:04:14 »
когда под поты будете сверлить то нарисуйте эту линию карандашом, и начните с самого тонкого сверла... Вот и весь секрет... Даже шуруповёртом... А уж на станке! ;)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #36 : Июля 20, 2019, 18:32:03 »

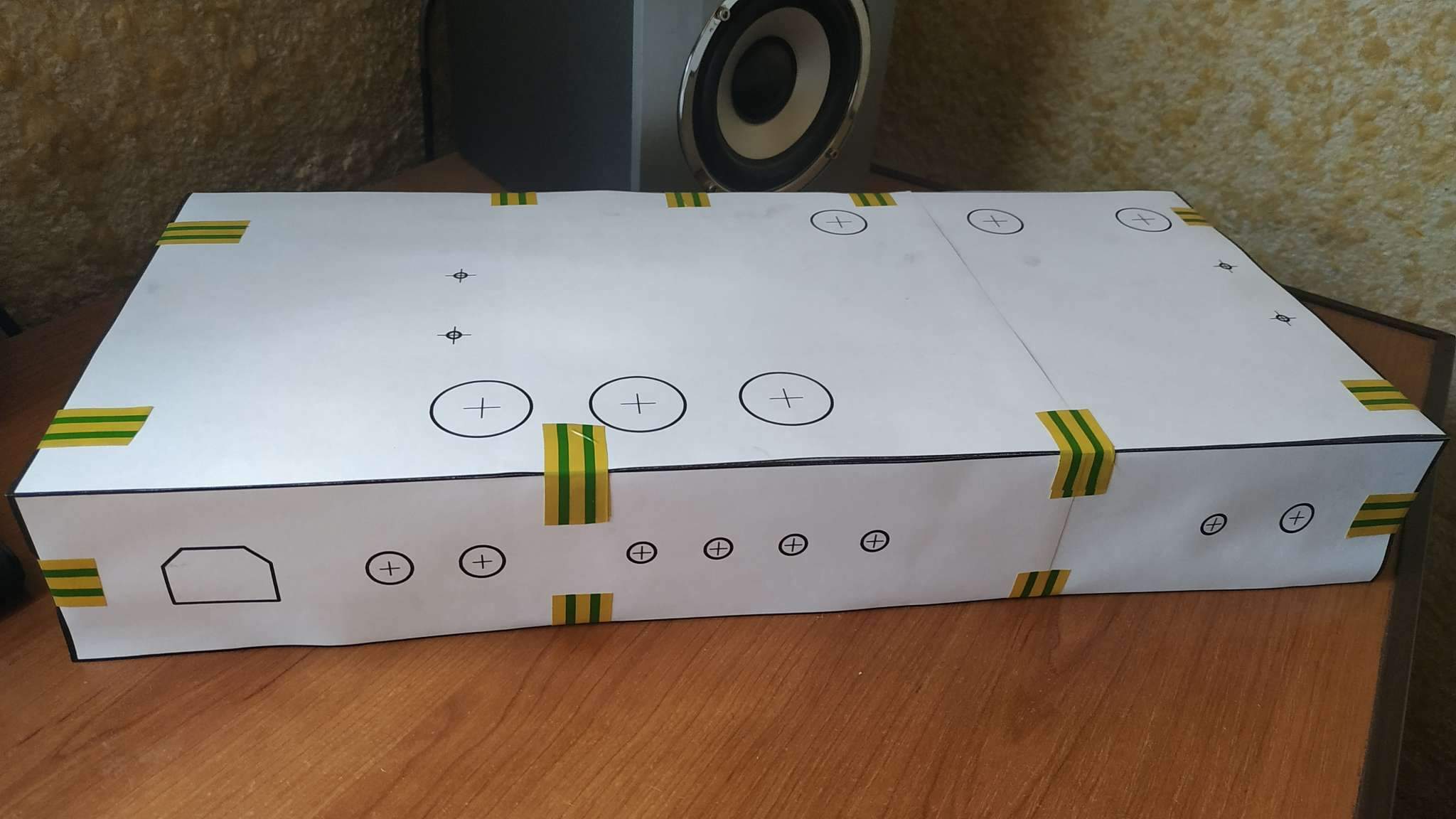

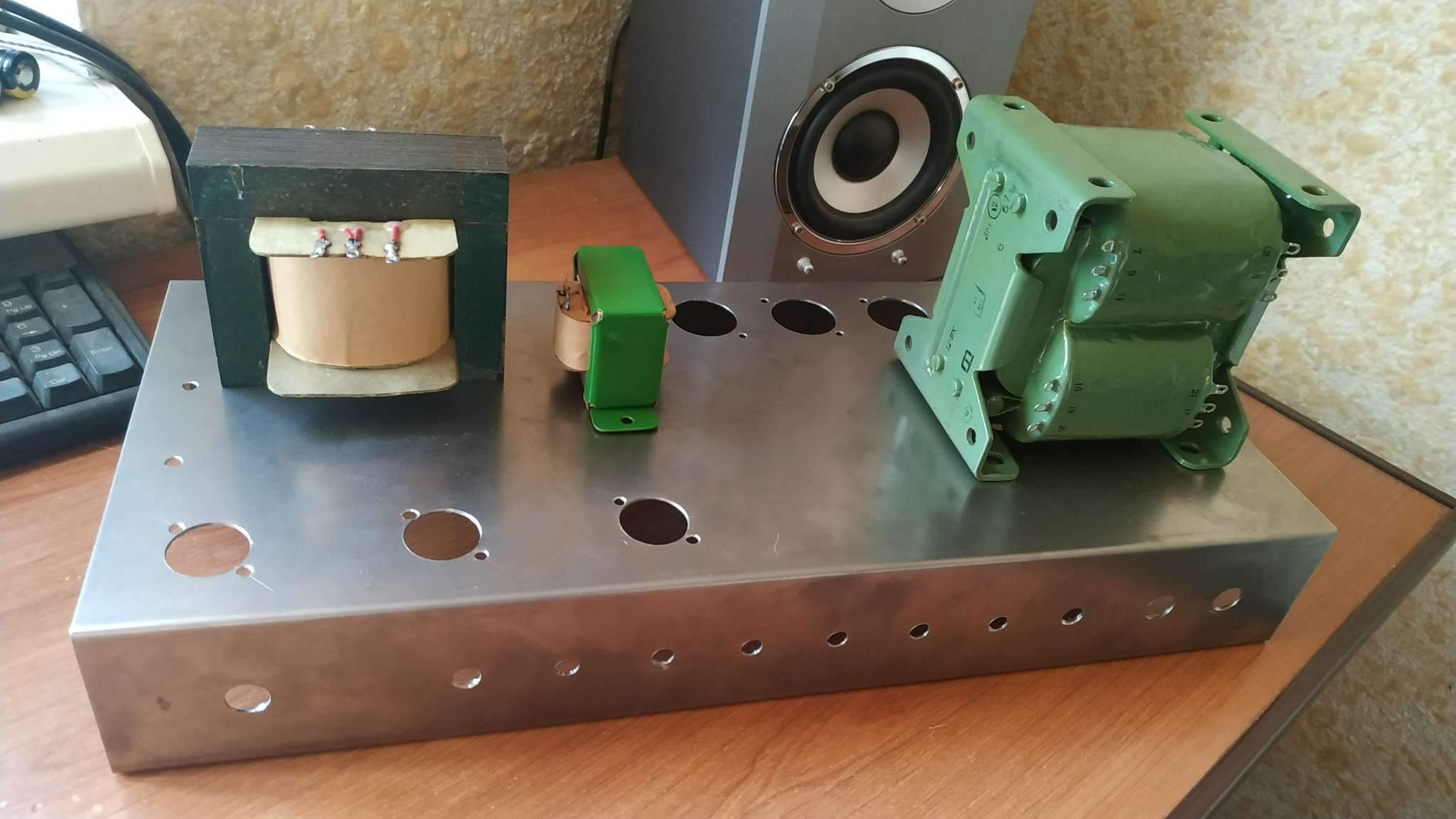

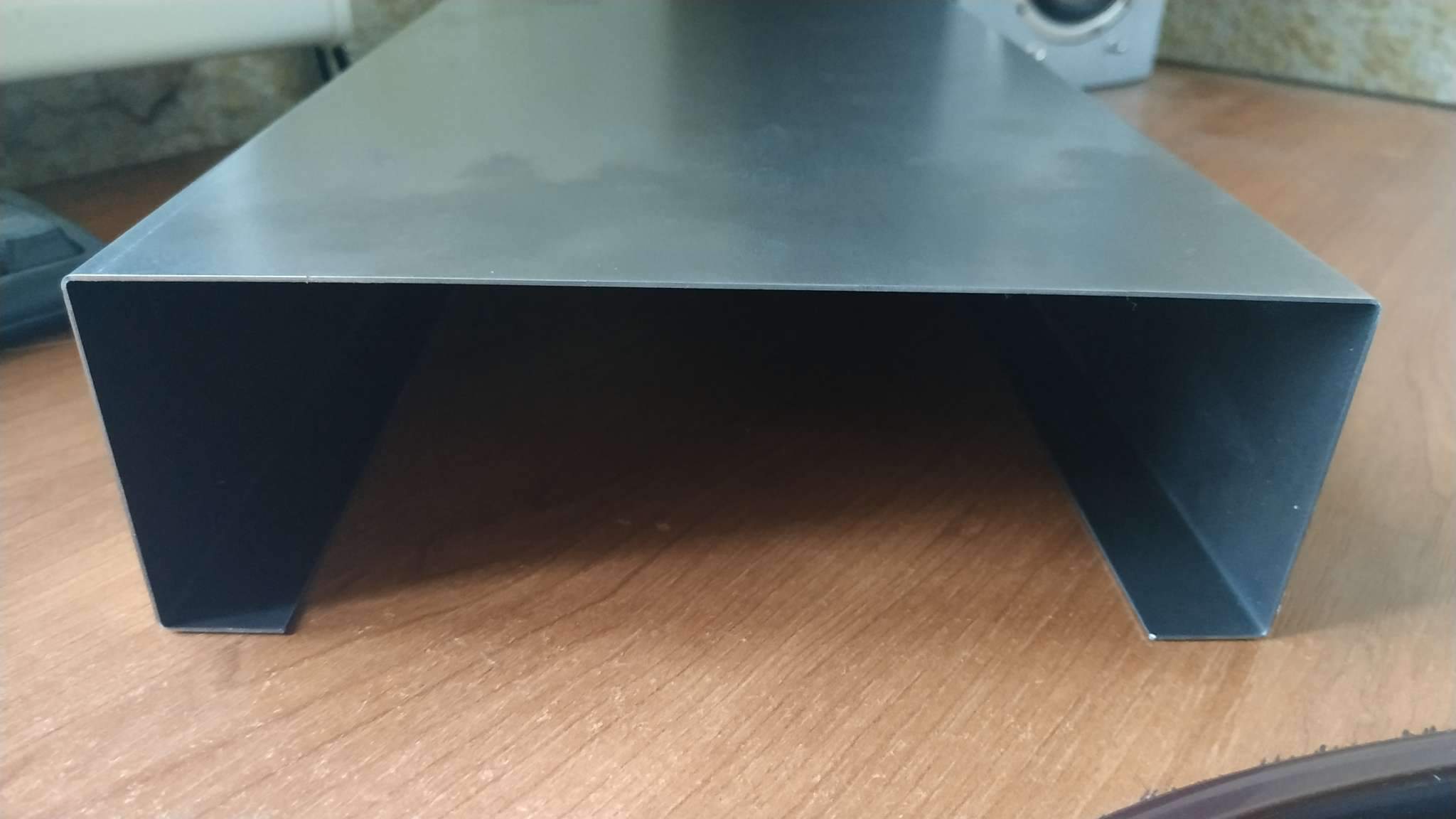

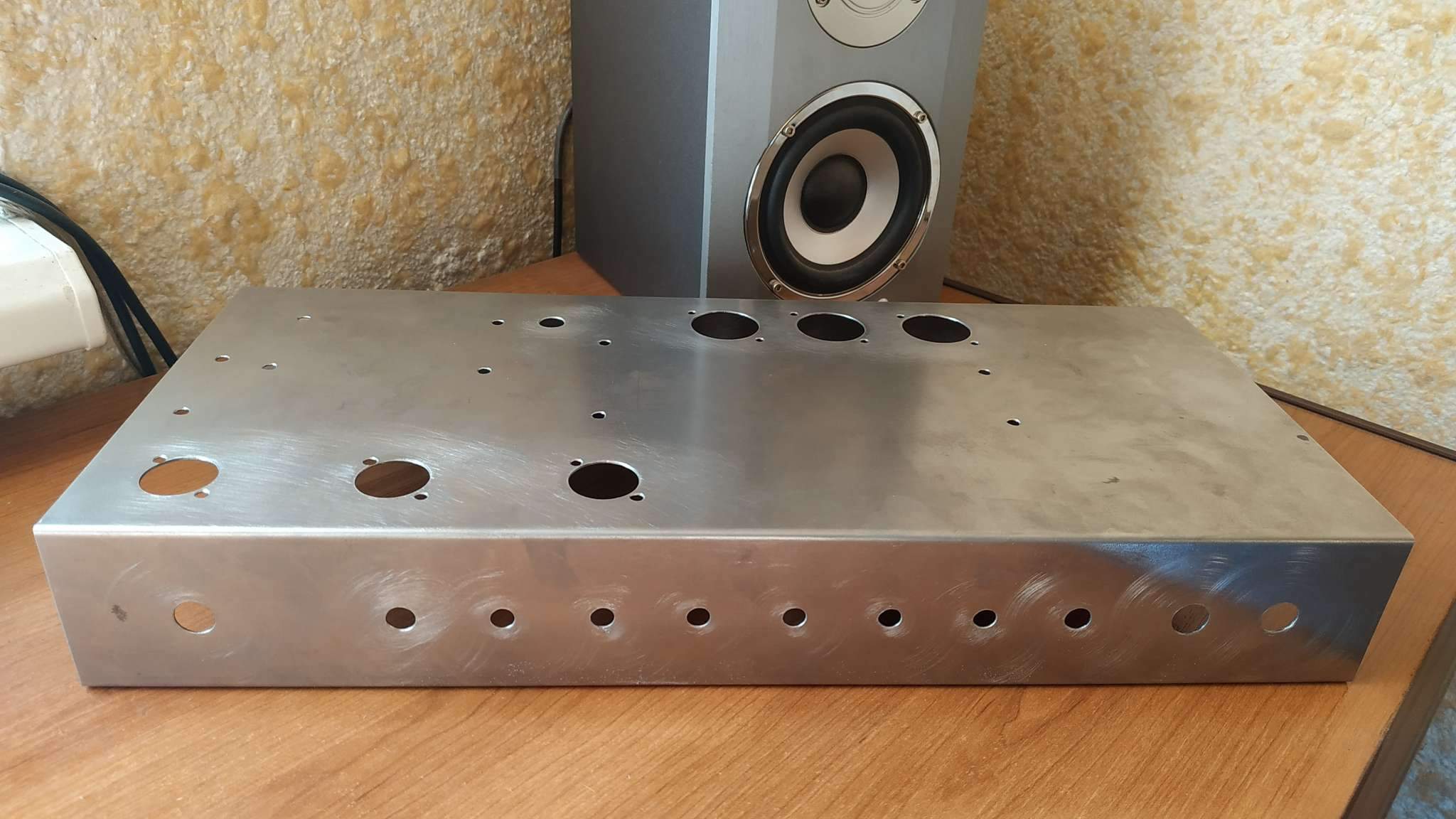

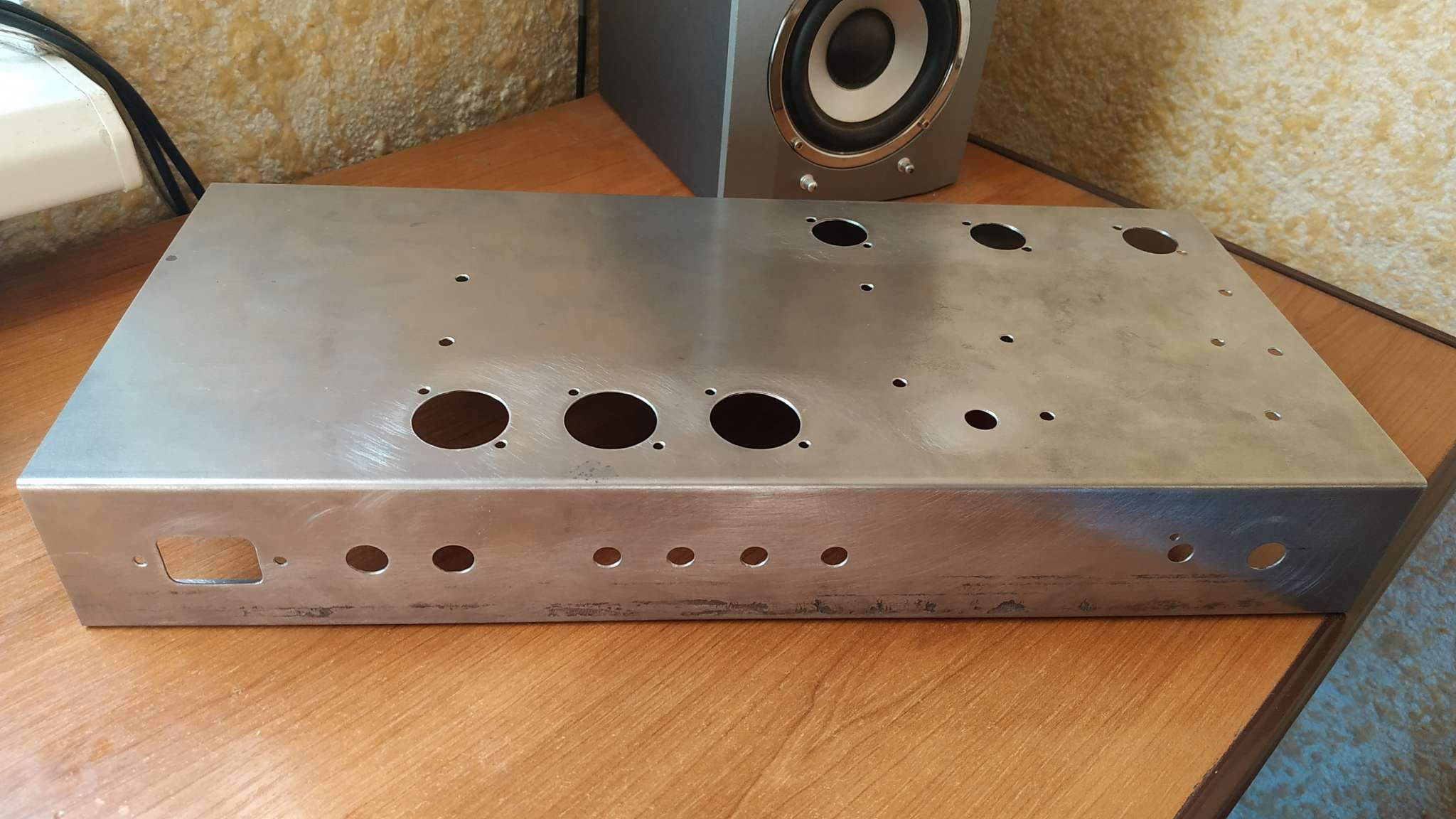

Разметку сверловки шасси делаю на бумаге в масштабе 1:1. Наклеиваю на шасси, через бумагу делаю разметку керном. Вот, кстати, на днях готовил шасси под новый проект:
« Последнее редактирование: Июля 20, 2019, 18:34:43 от Medvedeff8 »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #37 : Июля 20, 2019, 18:35:41 »
Ну так то вообще- фирма... Я- по старинке...  :rolleyes:  Medvedeff8- а что за аппарат планируешь? С кеном, судя по отверстиям?

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #38 : Июля 20, 2019, 18:40:57 »
Tom Cat, да что-то вроде Bassman/JTM45. С небольшими изменениями - будет только один вход, с тумблером брайта, и в первом каскаде триод будет сдвоенный. Возможно еще сделаю буст второго каскада, но это не точно.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #39 : Июля 20, 2019, 18:50:32 »
 Medvedeff8- ну прям сам ломаю голову над вопросом ЖТМ45 или ЖСМ800... Так понимаю кен быдет (реверанс в сторону Басмена), и ещё один каскад- взгляд в сторону ЖСМ? Сам всю голову сломал как правильно сделать... Кстати многоуважаемый Alkuz практически убедил меня в "правильности" 45 модели.. (думаю до тех пор, пока не поиграю на 800 ;)), а вот AZG запостил свою версию маршалоида, с выключаемым вторым каскадом.... И я чет опять поплыл в своих убеждениях... Кстати все дружно уговаривают (настоятельно советуют) отказаться от кена... А АлексейФ убедил меня мотать силовик самому... Такой вот (прошу у автора темы прощения) офтоп... :pozor:
Пока мотаю силовик...

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Помогите со сборкой Чампа
« Ответ #40 : Июля 20, 2019, 19:06:08 »
Да, кен будет. И кстати, насколько мне известно, на борту первых JTM45 тоже был кен, так что тут без реверанса в сторону Бассмана)
Насчет еще одного каскада - видимо, неверно меня понял, число каскадов будет то же, просто в первом каскаде будет два триода запараллелены, так звук будет интереснее. Выходник у меня намотан больше на маршалловский манер, поэтому, скорее это будет ближе к JTM45, чем к Бассману, фидбек, значится, тоже буду заводить на 16 Ом. Выходные лампы - пока что 6П3С-Е, в дальнейшем, возможно воткну 34-ки, силовик позволяет. Насчет 800-ки я даже и не думаю, для меня она слишком яркая, что ли... Причем и клин и перегруз, слишком верхастый, как по мне.
« Последнее редактирование: Июля 20, 2019, 19:09:16 от Medvedeff8 »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #41 : Июля 20, 2019, 19:11:00 »
 Medvedeff8- по мне, так 45- сплошной реверанс в сторону Басмана... По поводу соображений по характеру звука- и Alkuz, и я кстати с тобой согласны... Гнусава 800-ка, но в том и весь прикол... Задумался я опять, а тебе- удачи! ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90100
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Помогите со сборкой Чампа
« Ответ #42 : Июля 20, 2019, 19:11:24 »
Medvedeff8, делаешь переключаемый Брайт и с верхастостью будет все ОК. Не надо упираться в оригинальность во всем. Делаете для себя.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Помогите со сборкой Чампа
« Ответ #43 : Июля 20, 2019, 19:16:25 »
AZG- ну вот вроде уж успокоился, да твой проект "Взрыв" увидал, и зачесалось... ;) Ты- провокатор! (мотиватор!)! Спасибо тебе за это, и с Днюхой!

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90100
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Помогите со сборкой Чампа
« Ответ #44 : Июля 20, 2019, 19:30:05 »
tom cat, Какой днюхой? Она 10 июня была :) Спасибо конечно!

Провокатор или нет, все реально. Мне проще, есть заказчики и я реализую совместно и для них и для себя.  ;)
