nrar, А что за "тема" фотки под спойлер прятать?

Чё то я боюсь ой какой плотный монтаж получится

хамондовские шасси - хлюпкое кю!   в спорсо мной не вступайте, это лишь мое имхо,повертел сегодня пару таких в руках. пивные банки

Спорить не буду, сам на этом попался, поэтому и предупреждаю. С другой стороны я это штуку с трансами вертел не по-детски, и пока ровненько стоит))

... и добавил:

По поводу tube-town: можно было подумать я их ругаю, на самом деле они всегда идут на встречу. Второй партией я покупал нужные компоненты и на следующий день уезжал в Германию. По прибытию в отеле уже красовалась коробка. При заказе я понаглел и попросил tax free papers - они их прислали, и все, что нужно было сделать - это поставить печать на границе и прислать им скан. Возместили полные проценты, в отличие от остальных магазинов Германии, которые работают через посредников, возвращающих процентов пять. Правда на таможне надо было объяснить, что я везу

На включение поставил вот такой переключатель. С одной стороны экономит место, но с другой при использовании силовика со средней точкой не позволяет установить его до диодов - в место для которого он и был создан, и надо ставить после выпрямления (перед дросселем, что не есть хорошо, т.к. возможна искра), либо на среднюю точку. Но вот здесь есть неплохое решение: поставить двухваттный резистор в анодку, ну при включении его замыкать. Т.е. при включении стендбая, пока происходит нагрев накала, мы получаем плавный заряд конденсаторов в течении где-то 20-40 сек (симил давно) - как раз время разогрева накала. И дальше более-менее плавное включение, без начальных достаточно больших токов.

Просто расчитать надо его - порядка двух ватт и 200 kОм должно хватить. Там есть простенький расчет. А вообще, standby разве прям так нужен в качестве мьюта? Ведь есть мнение, что лампы быстрее мрут при отсутствии напряжения на аноде?

А для выпрямления поставил по два uf5408 последовательно в каждый отвод.

ficus1987, в личке.

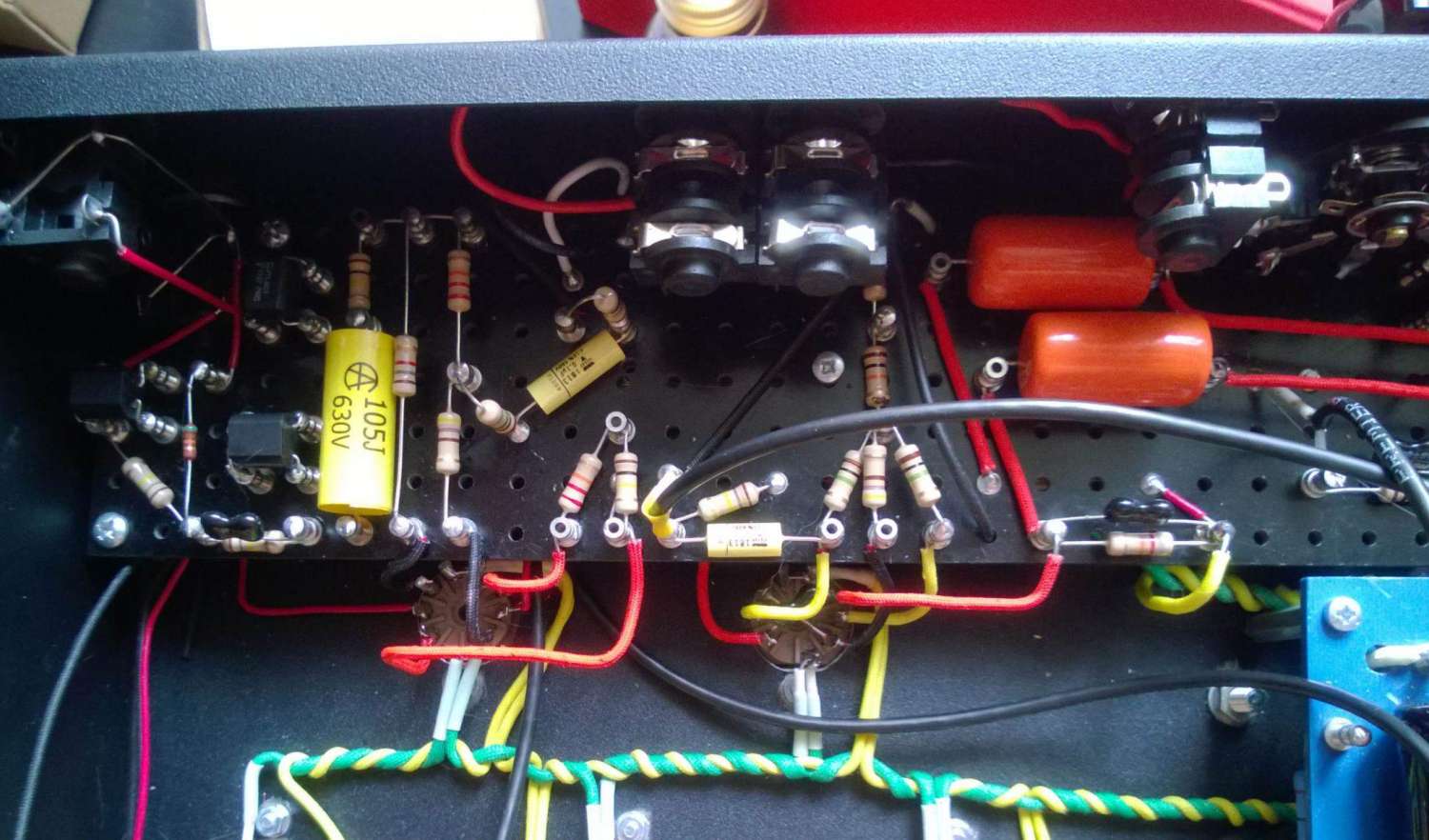

Фотоаппарат временно недоступен, поэтому фото с телефона, правда до того, как я плату почистил. На ней собстенно размещаются обвес петли и фазоинвертора. Плюс собрана плата переключения каналов. Тут есть пара моментов, требующих внимания. По порядку: цепь обратной связи усилителя. во-первых ее достаточно много (в сранении с другими усилителями): здесь связка 10k/4.7k от 4омной обмотки.Плюс LC цепь с резонансом порядка 140 Герц. Плюс нестандартная ручка презенса, которая контролирует больше верхнюю середину (а к концу и громкость - заземляя болшую часть частот), нежели верха.вообщем, роль ее в формировании звука высока.Найти индуктор не самая легкая задача. Изначально я пытался найти оригинальный 3с81 - но их легче достать несколько сотен, чем одну. Поэтому остановился на рекомендоанных к применению в аудио Wilco:BSL393+333. При получении я увидел, что надпись BSL224 была закрашена маркером. Сбегал в ЧипДип и замерил там индуктиность, используя LC-метр: 0.21 и 0.22. вроде как и не то положили, но тоже подошло. Они рассылают пробники, платить только за пересыл. К индуктору использовал танталовые аксиальные конденсаторы kemet. все это спрятано под платой

ficus1987, в личке.
  Тут есть пара моментов, требующих внимания. По порядку: цепь обратной связи усилителя. во-первых ее достаточно много (в сранении с другими усилителями): здесь связка 10k/4.7k от 4омной обмотки.Плюс LC цепь с резонансом порядка 140 Герц. Плюс нестандартная ручка презенса, которая контролирует больше верхнюю середину (а к концу и громкость - заземляя болшую часть частот), нежели верха

ты б лучше картинку прилепил !
