Привет!
В этой теме хотел бы осветить постройку усилителя , звук которого очень надолго засел у меня в голове, - конечно же, из различных видео по youtube
- Bogner Uberschall.
Большое спасибо
Мяталист'у,
Gunpowder'у (кореловские библиотеки очень облегчили процесс),
runing'у (он этого не знает, но в его теме про SLO я почерпнул коммутацию первички выходника для правильной фазировки)за интересные темы и советы, а также всем всем форумчанам, ведущим активную здесь деятельность - много было почерпано из Ваших диалогов.
К полному клонированию я не стремился - для первого усилителя хотелось больше свободы. До этого собирал только тьюбскример.
Поэтому решил остановиться на турретах (к тому моменту такой вариант нравился внешне), 50 ваттах (или 60 - не знаю как Богнер считает), просто убрав две лампы, и так называемой схеме из pdf с чистым каналом - просто ради интереса. Виму на турретах особо не растянешь, поэтому вместо зелёной fkp3(
) взял жёлтые illinois, вместо mks4 - Roederstein MKT 1813 (
фото). Трансформаторы были заказаны выходной Hammond 1650NA и силовой Hammond 374BX. По интернету нашел, что у разных версий режимы плавают, на аноде - от 500 до 530 вольт. Поэтому посчитал, что 375 вольт 374BX дадут мне необходимое выпрямленное напряжение.
Дальнейший ход многих действий был определен заказанным шасси - повелся на скидку - Hammond 1441-32. Тогда я представлял весь процесс менее ясно и его размеры показались мне достаточно большими. Но, получив детали и трансы, и воодрузив их на него, понял, что шибко не разойтись. А засунув две банки F+T по 2х50 мкф на 500 в, понял, что дела более плачевные) - они были огромные. Хотя к моменту покупки я представлял, что возможно надо будет использовать два этажа - шасси глубокое. Кроме того, сталь не самая толстая - 0,9мм, но конструкция выглядит солидно и под здоровыми трансами не прогибается - ни в нормальном, ни в перевернутом состоянии. По исторически сложившимся причинам расположение трансов и ламп(за вычетом одной - две лампы в оригинале с пустыми половинками), а также плат, было выбрано отдалённо схожим с оригиналом.
Сверлим шасси при помощи ступенчатого сверла и коронки. Самое
главное в этом деле - невысокие обороты дрели, предарительная разметка на бумаге, прокол отерстия шилом и затем 2-3 мм сверлом :
Примерил, естественно, компоненты, т.к. боялся что мини-клювы не влезут в два ряда. И сделал турретбоард для питалова.
Накал будет приподнят, переменка 6,3. К тому же мне хотелось побаловаться 5 вольтовой обмоткой для питания реле и оптопар. Изначально я поставил диодный мост DB101, напрочь позабыв/не знав про диоды Шоттки и малом падении напряжения после них. Зато дальше использовал вот этот выпрямитель - L4940V5 VeryLowDrop 5V/1.5A, зная что потребление будет максимум 2x100 (реле omron g5v2) и 4x(30-40) (vtl5c1) мА <= 400, и то при чистом канале с включенной петлей.
С DB101 получилось, что при 210 переменки (вообще в плюс, конечно, хочу) сети при полной нагрузке, такая вещь выдает 4,88 постоянки и 5 при нагрузке грязного канала (2хоптопара плюс диод для подсветки). Заменю на диоды Шоттки и все будет ОК, надеюсь даже при 180 переменки в сети.

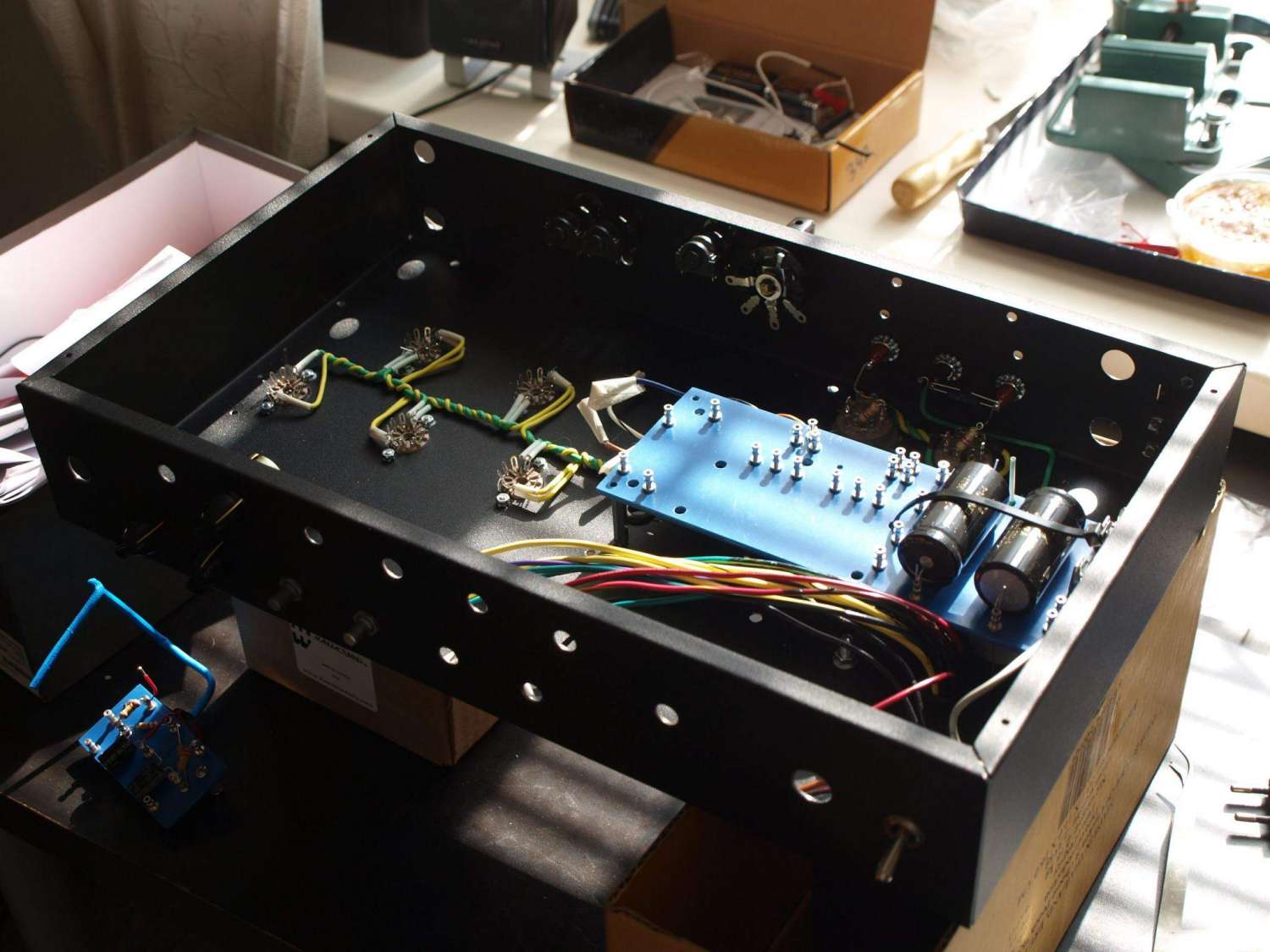

В итоге плата питания получилась следующего вида:
