Вы имели в виду те желтые кондеры что на фото? Нет это я купил в нашем местном радиомаге какие-то китайские аксиальные плёночные , аналог к73 . Делал на них предыдущий 800 й Маршал вроде ничего так звучит , проблем не было. В запасах были ещё на один такой маршал так что буду на них делать. Тем более сам оконечник не такой требовательный к проходным кондерам или это не так ?

Ок тогда не будем на Вы )).
Первый свой 800-й с оконечником PP на EL84 я собирал на Виме МКС и МКП . На чистом супер , на перегрузе в принципе тоже норм. Второй 800 й уже полностью копия 2204 на 34 ёлках я собирал на этих жёлтых аксиальных. А этот третий мне больше нужен как чисто ламповый бюджетный  оконечник на наших 6П3С по мотивам классической схемы маршала , а преамп пока думаю какой туда впихнуть но это на потом уже , пока делаю мощник . Но все равно учитывая параметры моего транса - только одна накальная обмотка на 6.5 в ( больше не влезло в окно), и анодка под 400 в. - то есть двух или трёх канальный хай- гейн преамп типа Месы или Энгла не поставишь , там нужны и для релюх обмотка и накальная на 12 в. И так что опять все идеи сходятся к преампу от JCM 800 ))

Желтые аксиалы нормально звучат, а вот 6н2п резковаты будут в 800-ке. Все же лучше 12ах7 , ЕСС83. Все равно со временем будете на них переделывать, так что уж лучше сразу!


... и добавил:

Про нюансы катодного првторителя, думаю в курсе!?

Ну и что бы не плодить 100500 тем спрошу здесь: есть у меня трансформатор (приведенка 6к6, выходы на 4, 8,16 ом), и вот думаю- как бы мне сделать такой оконечник (на Гу- 17), чтоб- захотел по тише- вставил одну лампу оконечника, поехал на площадку небольшую- подоткнул вторую. и- по гроиче... Понимаю что так можно, но не соображу как исделать... Подскажите пжл, а?

... и добавил:

ну пред- само собой 800-ка

А на моём трансе есть отдельная обмотка для смещения на 50 в, значит этот 120 к не нужен вообще.

если есть обмотка на 50в можно так

А вот обратите мое внимание на это пжл... Всё же  я больше играю, чем паяю...

В катодном повторителе, а это вот эта часть схемы

не каждый двойной триод будет надежно работать! JJ, Tesla работают без проблем. Вроде и другие ЕСС83 из древних так же не прошивает. А вот 12АХ7 Тюнг Солл у меня прошило, то же будет и с Електрогармониксами. Подробнее про различные лампы  расскажет AZG, у него тут опыта не отнимешь. Там какая то конструктивная особенность в лампах разных производителей.
   Суть в том, что на катодном резисторе, вследствие его большого сопротивления (в JCM800 100 кОм) присутствует достаточно высокое напряжение  (превышает граничное в даташитах некоторых ламп). Вот это напряжение и прошивает лампу в точке катод-накал. Кажется так.
Это не только в Маршалл 800, подобная схемотехника есть во многих усилителях. Тут два варианта решения, или подобрать в эту часть схемы лампу, которая не склонна к этому эффекту, или делать так называемый подъем накала, подача небольшого положительного напряжения на накал

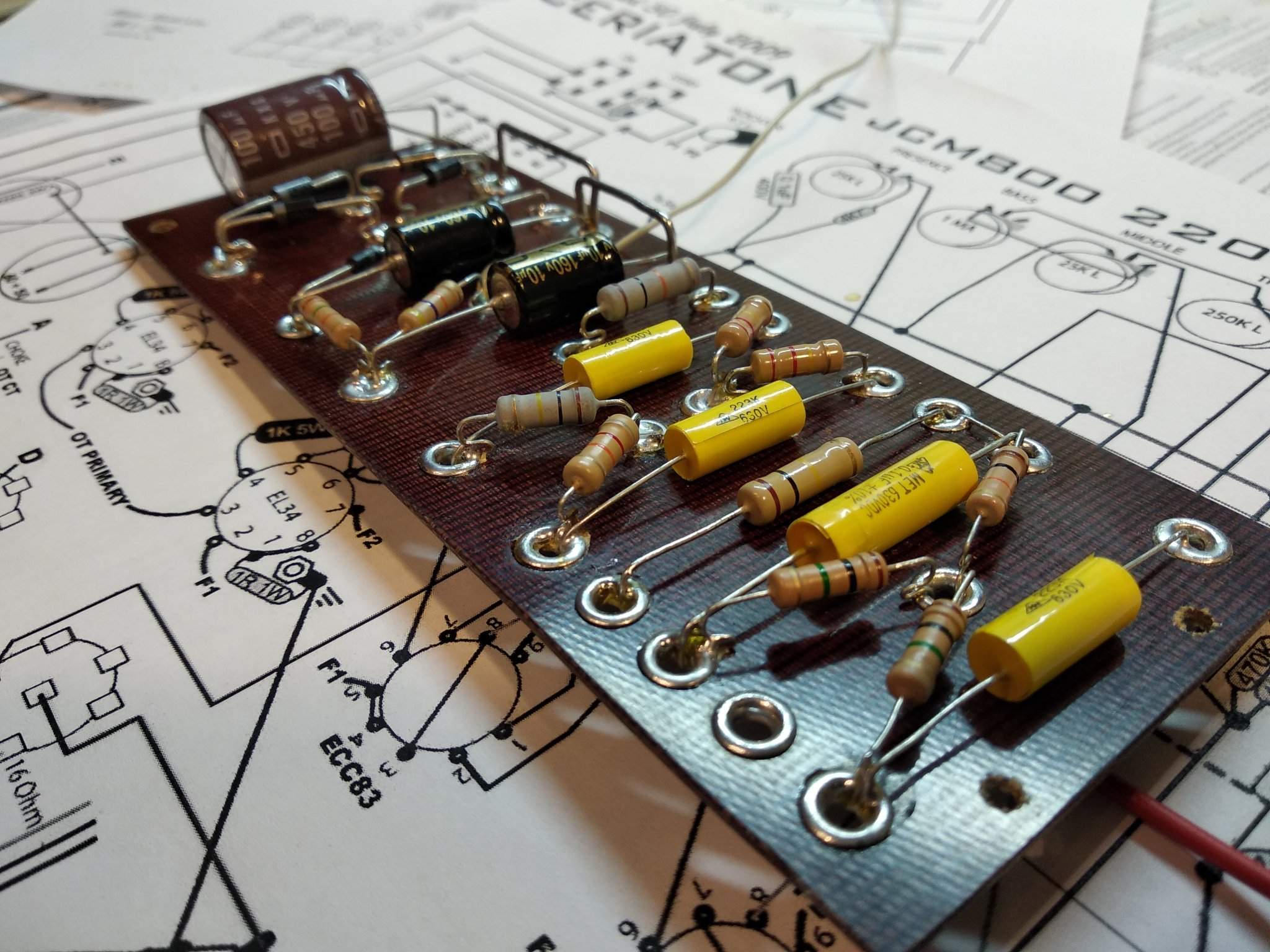

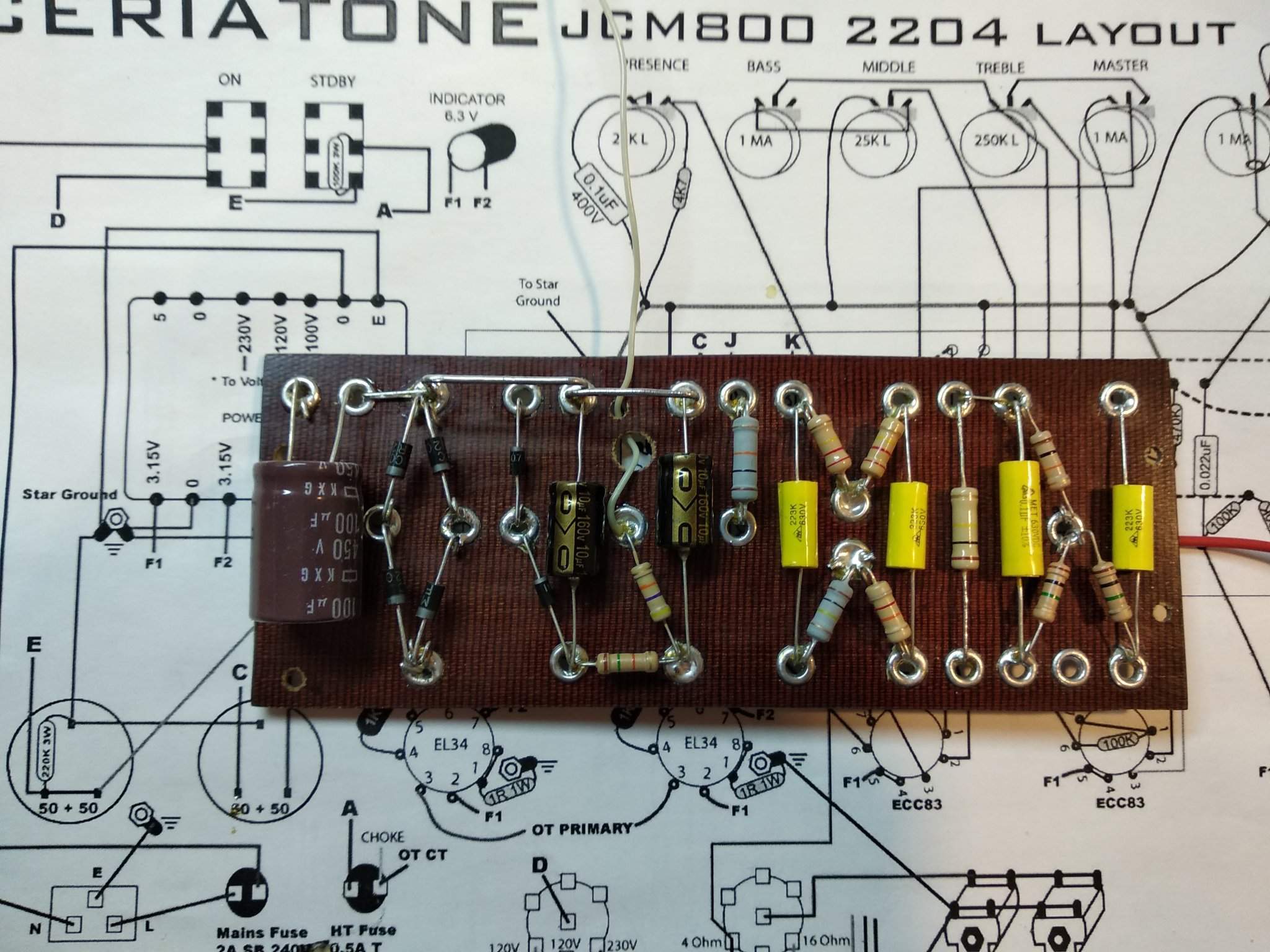

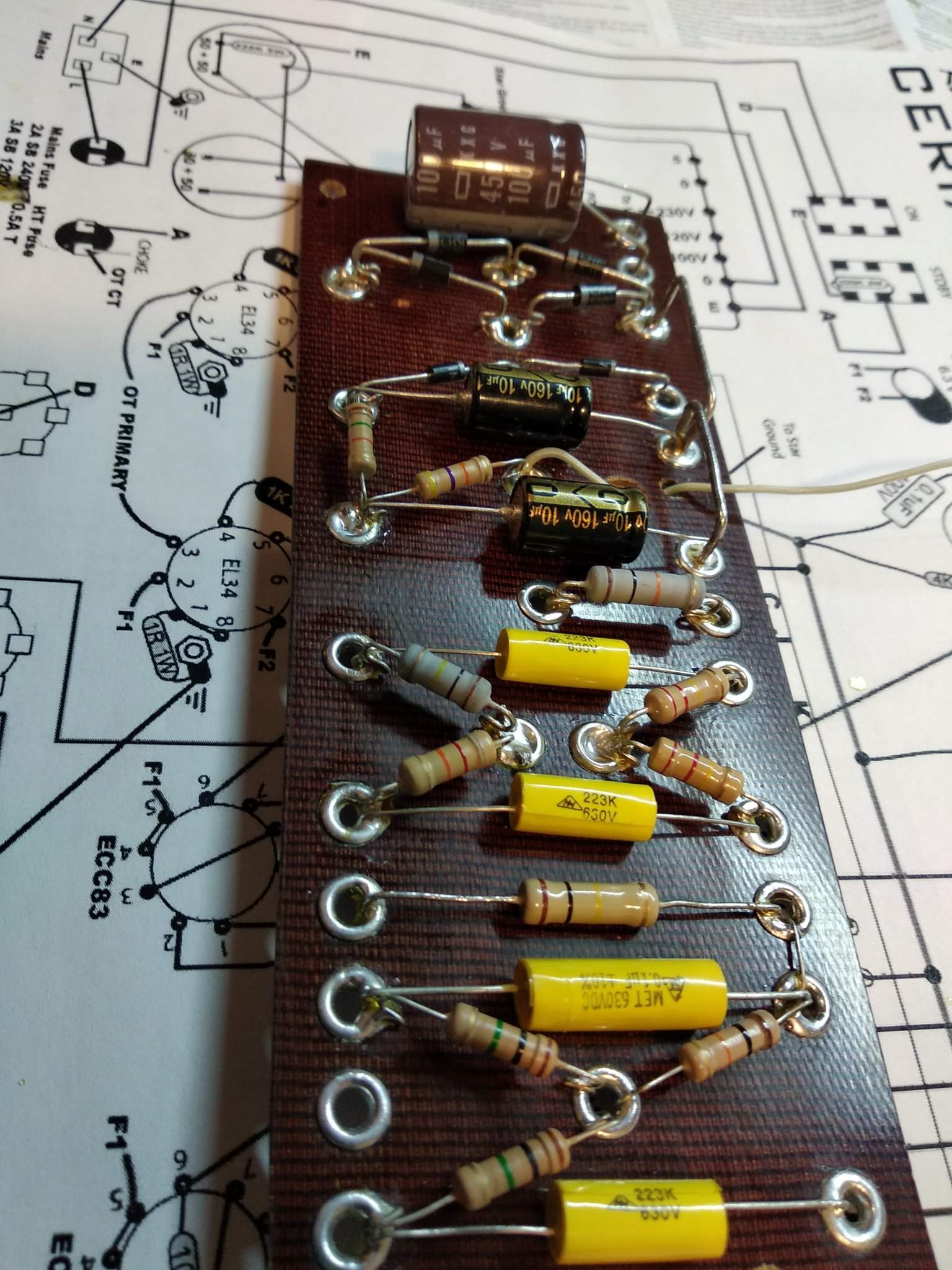

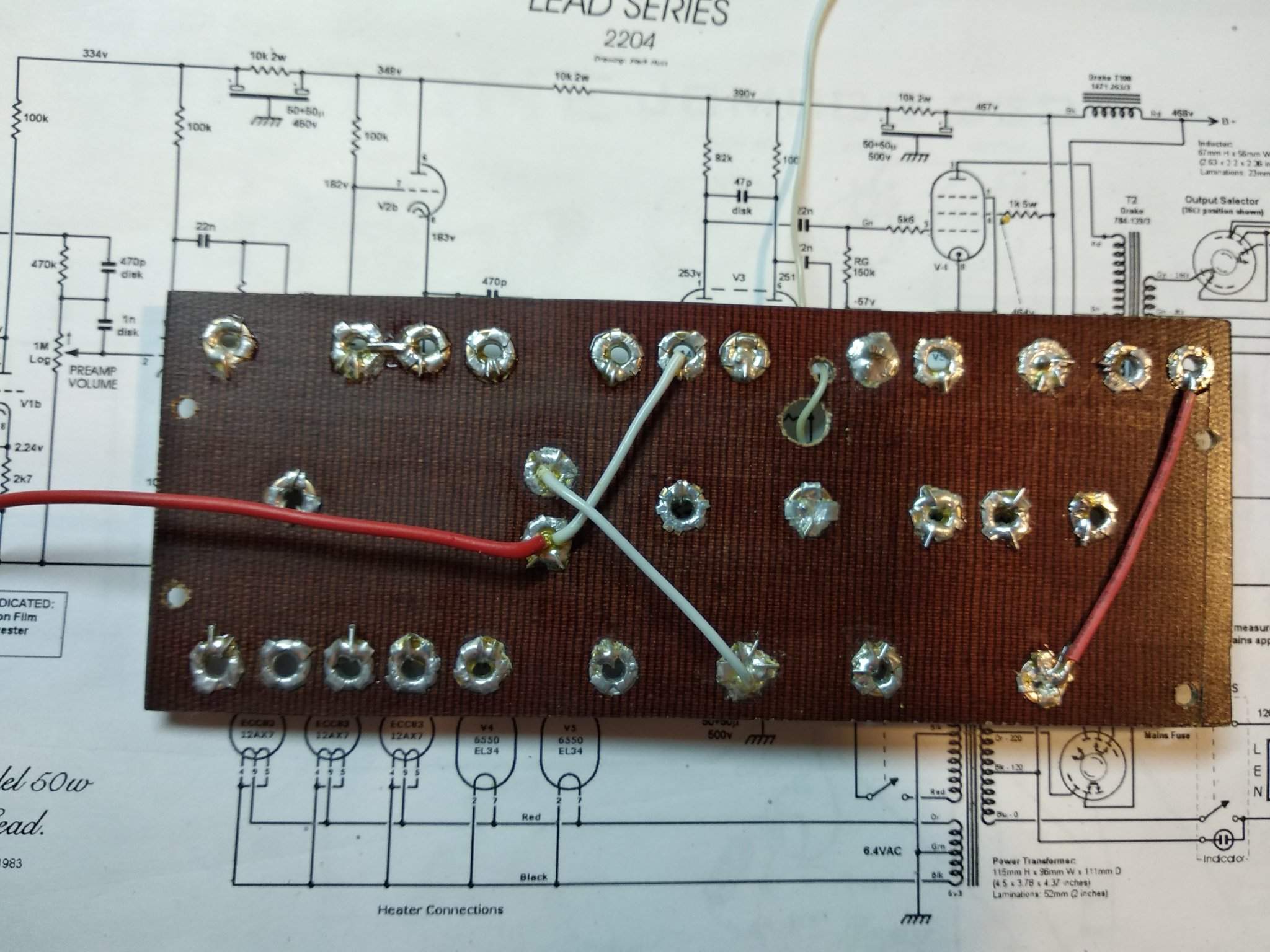

Вот почти распаял плату для оконечника . В принципе паять на айлетах понравилось. Конечно повозиться с такой платой приходится больше чем с обычной печатной , но ничего страшного, зато результат очень нравится. Тру есть тру)
Изменения только в том, что разместил первый фильтрующий кондёр на 100 мкФ сразу на плате , возле диодного моста, не знаю или так лучше или хуже, но согласно законам первый электролит лучше ставить поближе к мосту. Вообще постараюсь все ёмкости по питанию располагать чем поближе к своим каскадам - вот это очень важно от фона и гула. Ну и потенциометр для Биаса будет не на плате, а выведу его на проводах на заднюю часть шасси , вместе с клеммами для подключения тестера . Чтобы удобнее было выставлять ток покоя выходных ламп. Пока жду шасси - закал уже по своим чертежам. Оно будет немного не Маршальное-  трансы решил разместить по самым краям , а лампы посередине , между ними и сзади. Хочу сделать корпус с решёткой на морде ( вместо фанерной заглушки) , чтобы было видно лампы . Решётки такие видел продают на авторынке  .
