Ден2,
Спасибо!
Там лента RGB, пробовал все возможные комбинации без контроллера. Синий больше всего понравился.
AZG,

Мелковато надпись JCM 800 получилась!

Хотел крупнее - не поместилась.

Хочу сделать отдельную регулировку смещения для каждой выходной лампы.
Подобранной пары нет а разброс достаточно сильный.

Перед тем, как давать работу рукам, немного подумай головой

Частое заблуждение в том, что достаточно иметь раздельную регулировку смещения и лампы можно не подбирать.

Ты ведь устанавливаешь ток только в режиме покоя усилителя. То есть без входного сигнала, а дальше как?

Если я ничего не напутал

Напутал... Без подбора никак не обойтись

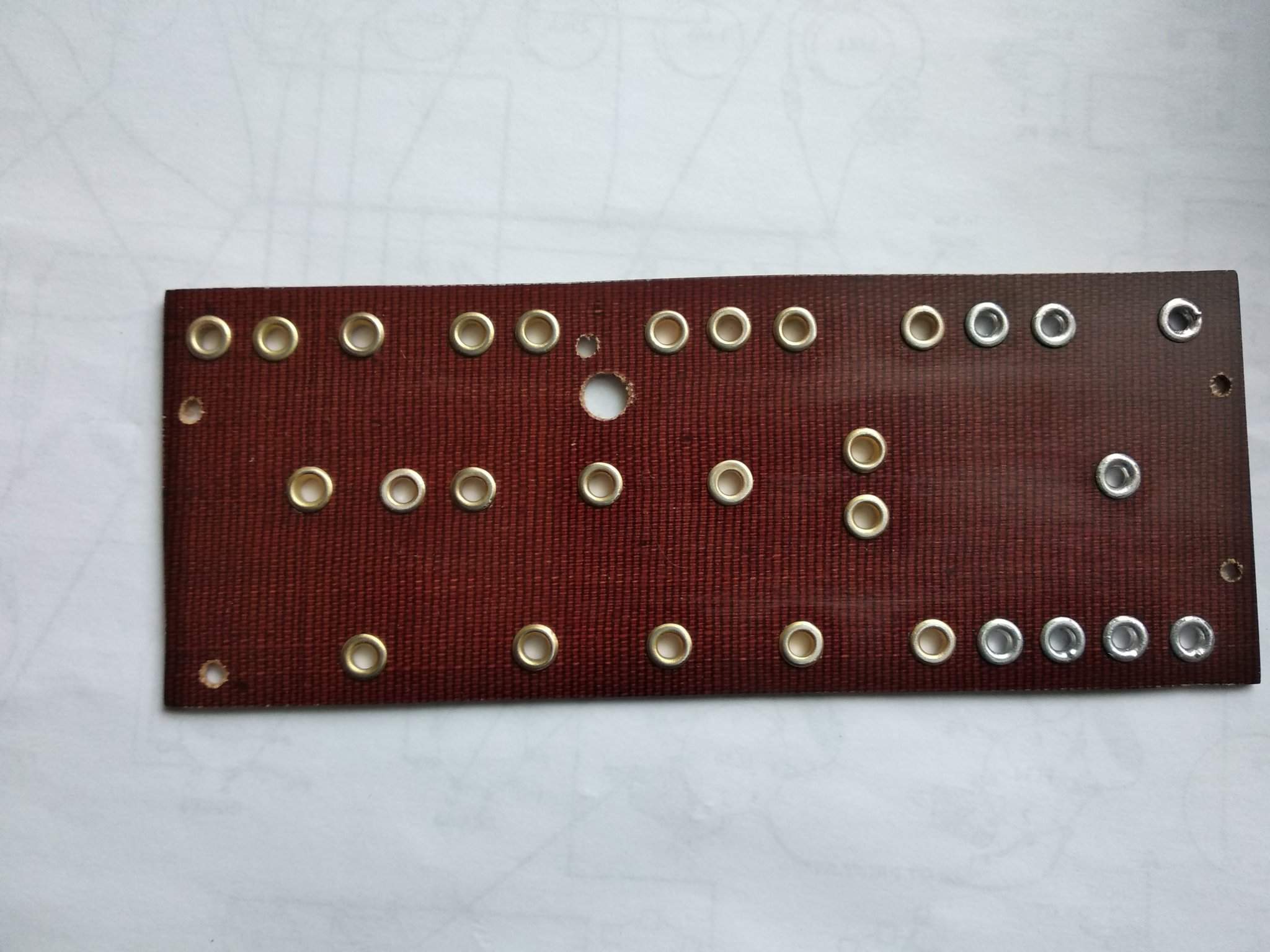

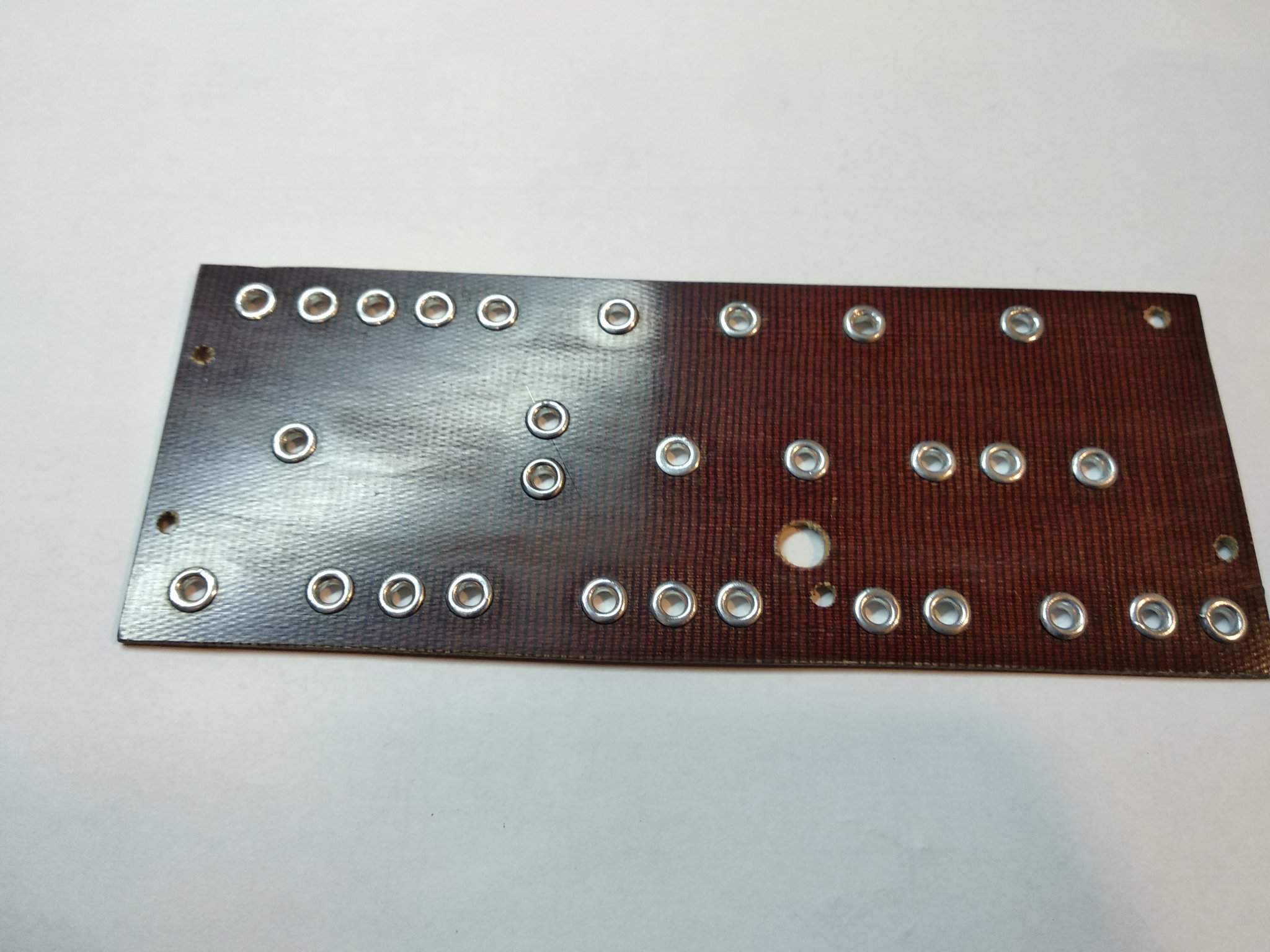

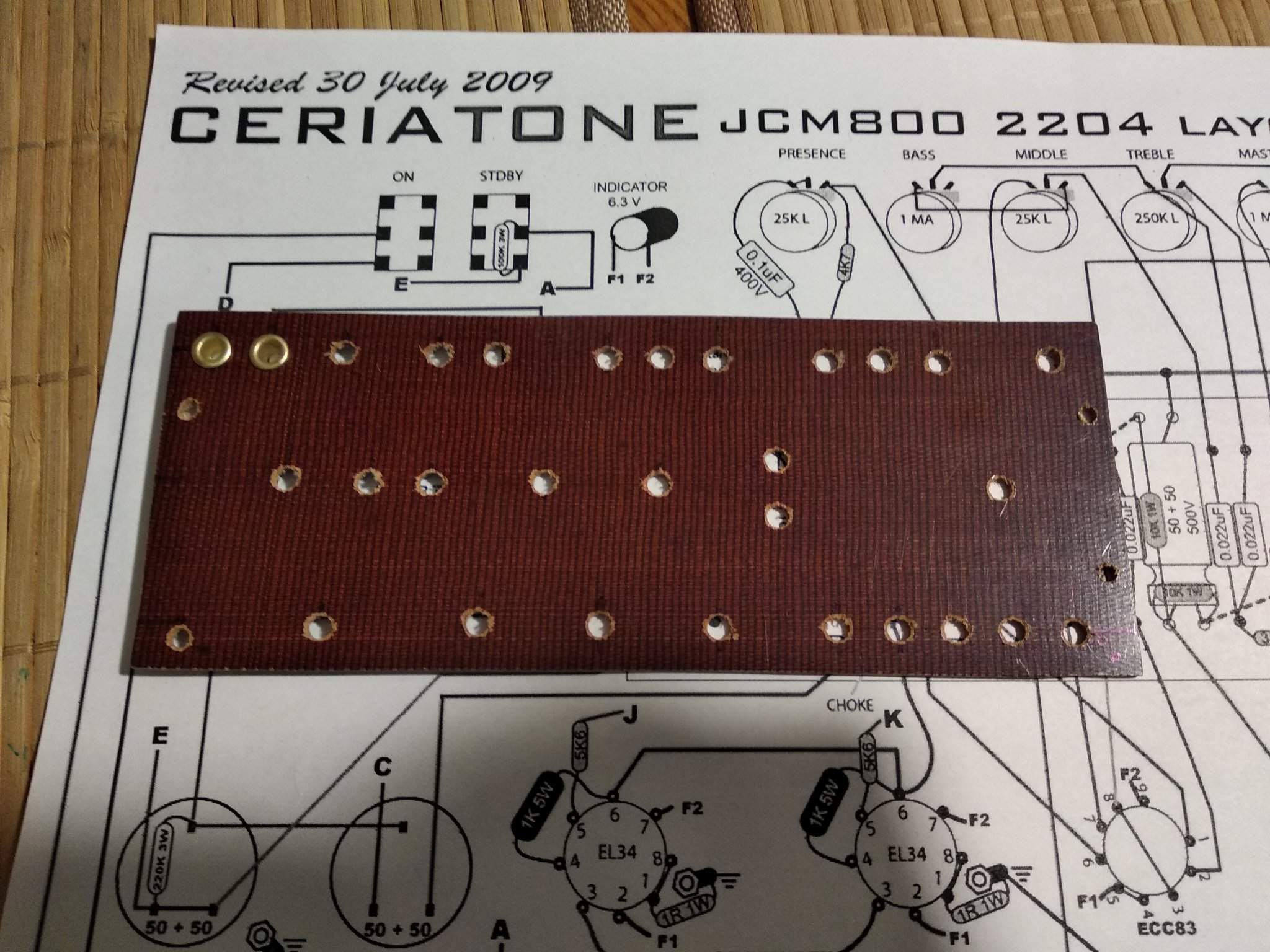

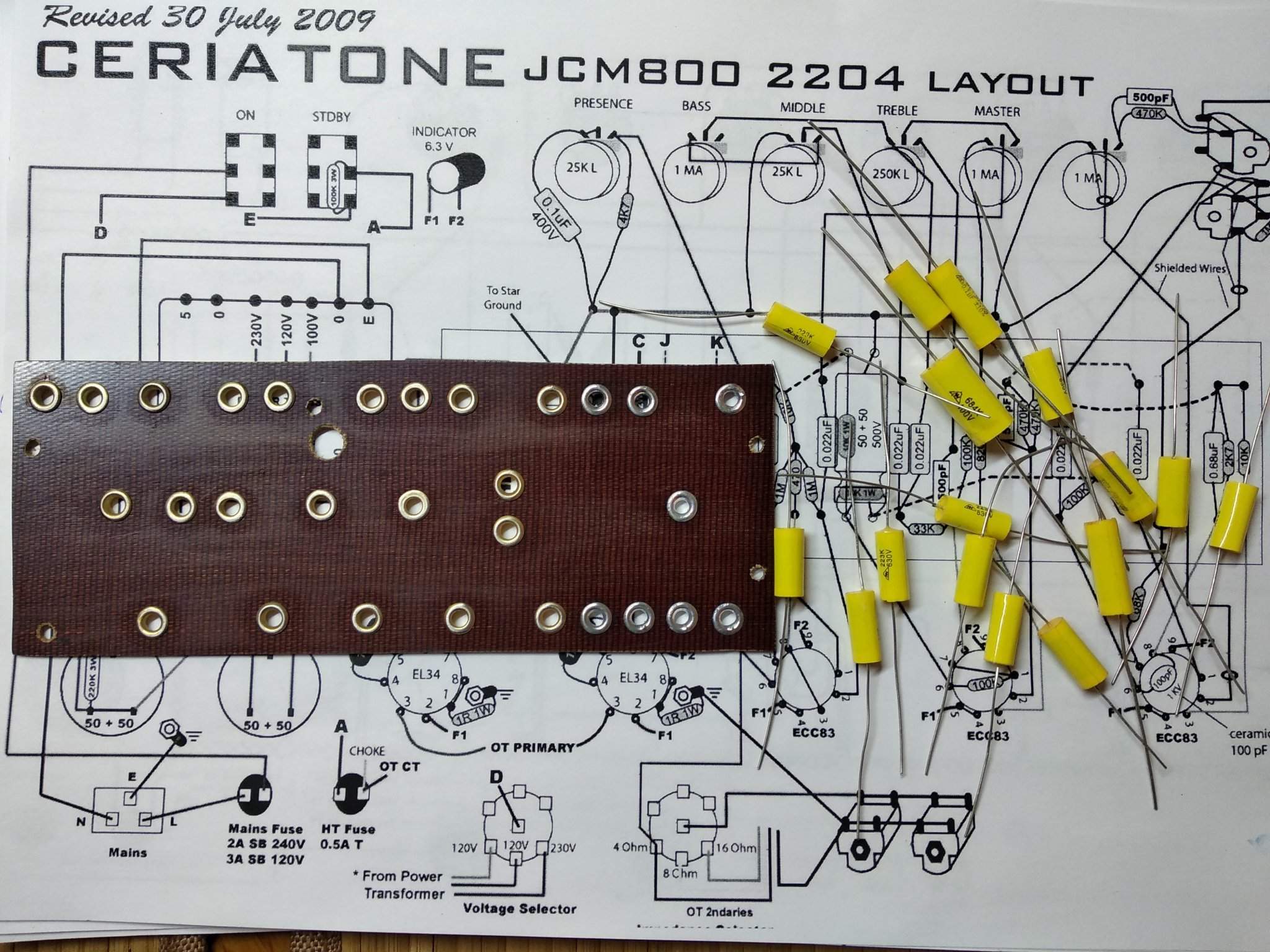

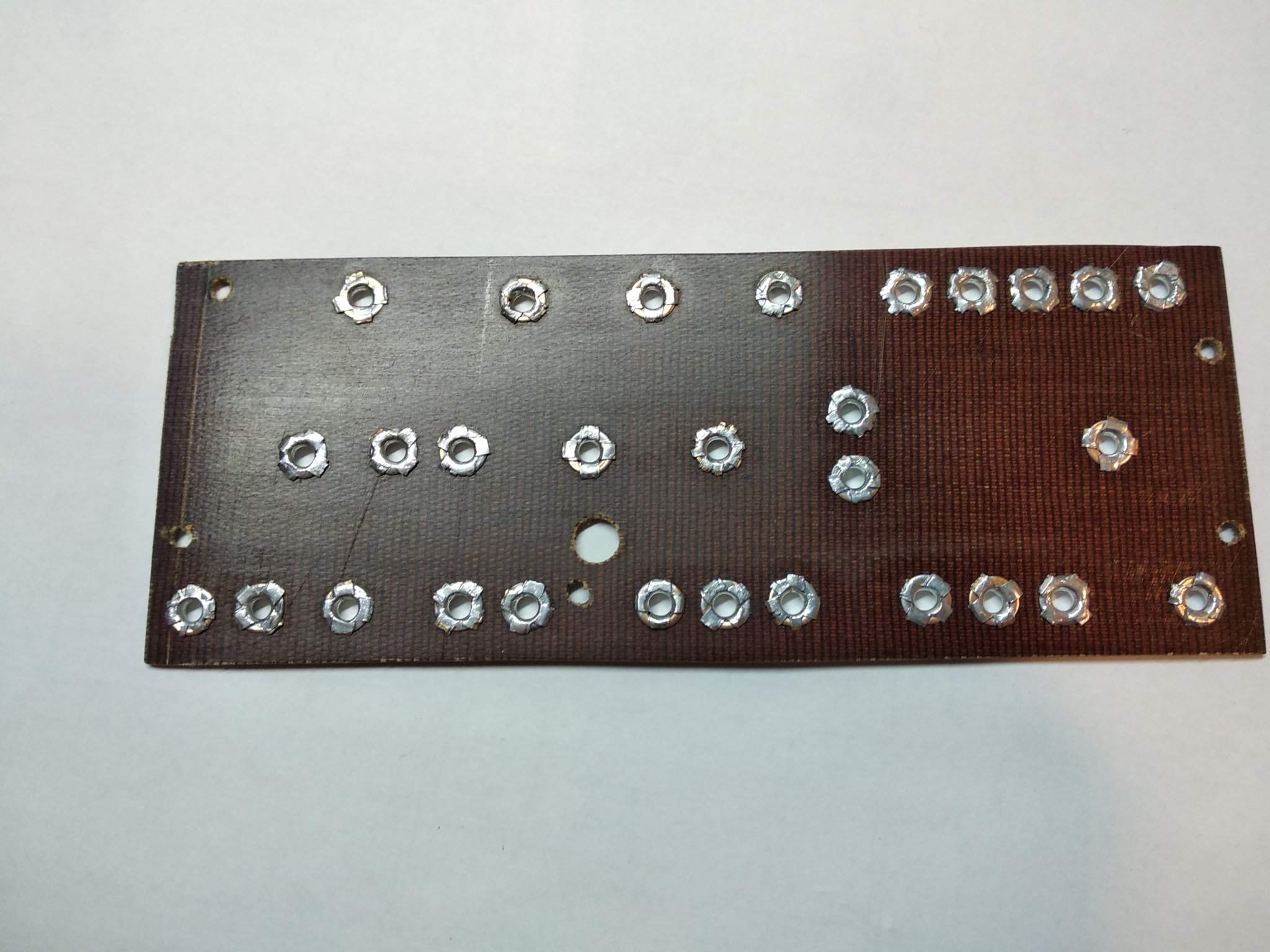

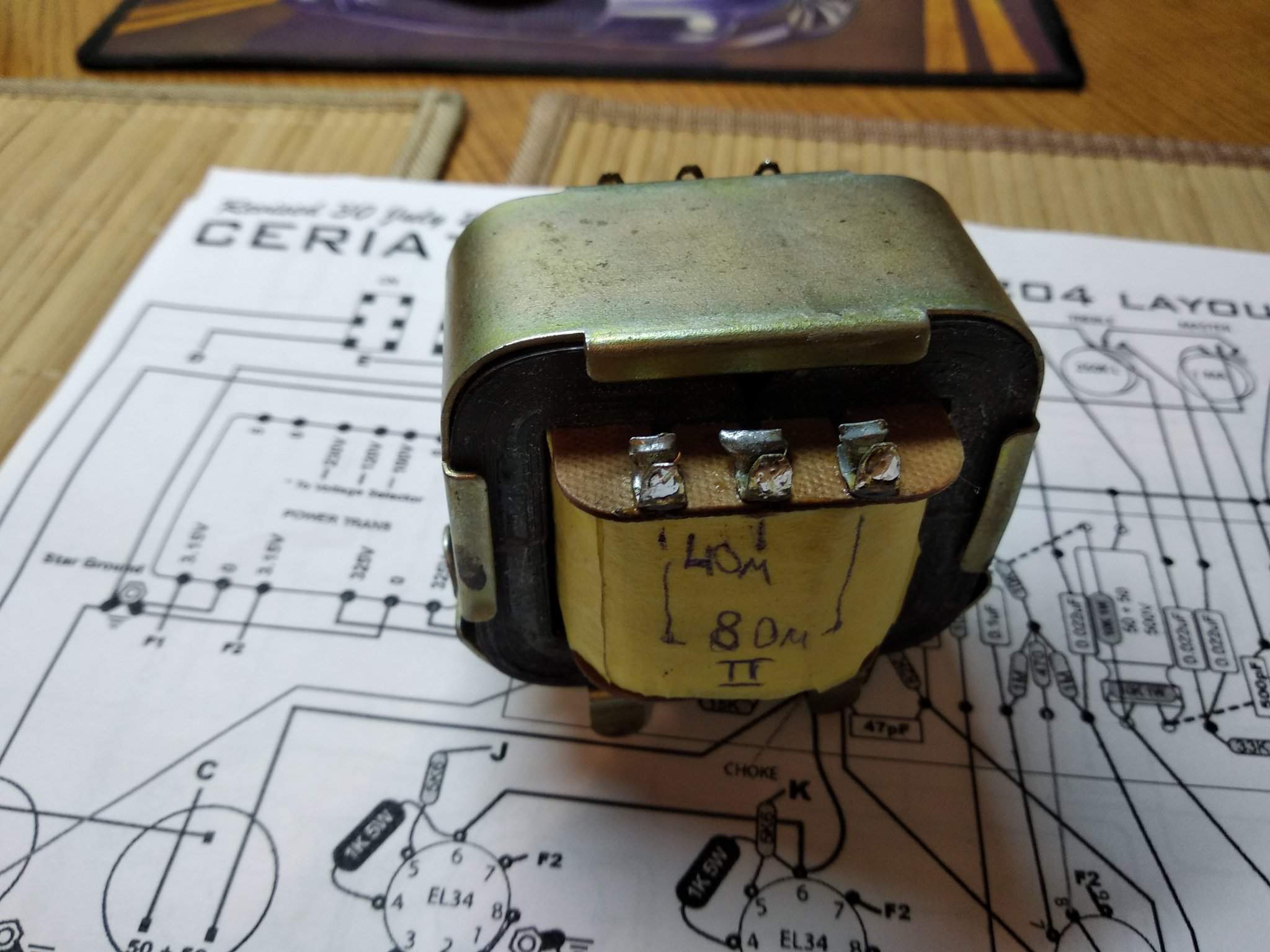

Чтобы не плодить 100500-ю тему про Маршал 800-ку , напишу здесь. Решил сделать ламповый оконечник РР на паре 6П3С на 30 Вт по типичной схеме Маршала 800-ки. Пока сделаю оконечник, а потом подумаю какой лучше пред добавить - стандартную 800-ку в третий раз не очень хочется делать , посмотрим. Но пока нужен именно ламповый мощник. Трансы все есть в наличии- силовик намотал сам , выходник пока будет для пробы- доработанный ТВЗ 1-6 ( с домотанной вторичкой на нагрузку 8 Ом ) .Если не устроит -намотаю и выходник. Анодка должна получится под нагрузкой как раз около 400 В, есть отвод и на меньшее напряжение - около 320 постоянки. Пока сделал отдельную плату оконечника с фазиком ( туррет-борд с айлетами в виде люверсов для одежды). Такое делал в первый раз, и процесс очень понравился . Единственная трудность -эти люверсы не лудятся обычной канифолью- пришлось сначала их зачистить наждачкой, и потом залудить с кислотой , смыть её хорошо спиртом и водой с мылом с платы, а потом уже второй раз лудил вместе с спиртовым р-ром канифоли, чтобы удалить все остатки кислоты с айлетов . Все основные детали есть, лампы тоже . В фазике будет 6Н2П-ЕВ .Шасси пока ещё не заказал-в процессе черчения. Хочу сделать минимально меньших размеров . Буду распаивать плату скоро.

Да слабоват конечно . Но попробовать думаю стоит , не сгорит же ) . Думаю низа будет не очень много с такими габаритами. Сам люблю делать трансы с запасом по мощности. Не устроит- намотаю свой , есть в запасах хорошее Ф - железо тесловское не очень толстое, мотал на нем выходник под пару EL84 - звучит супер

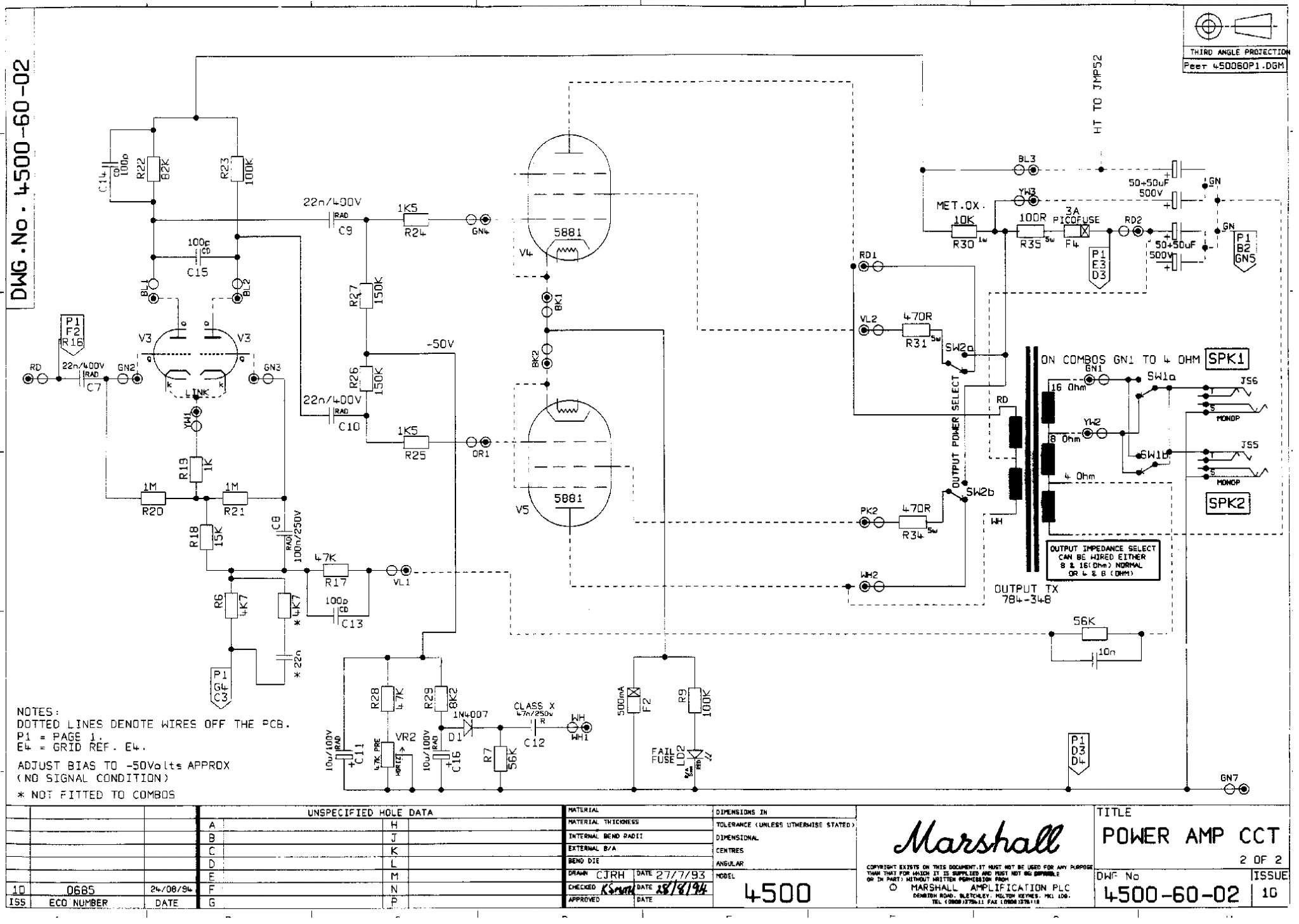

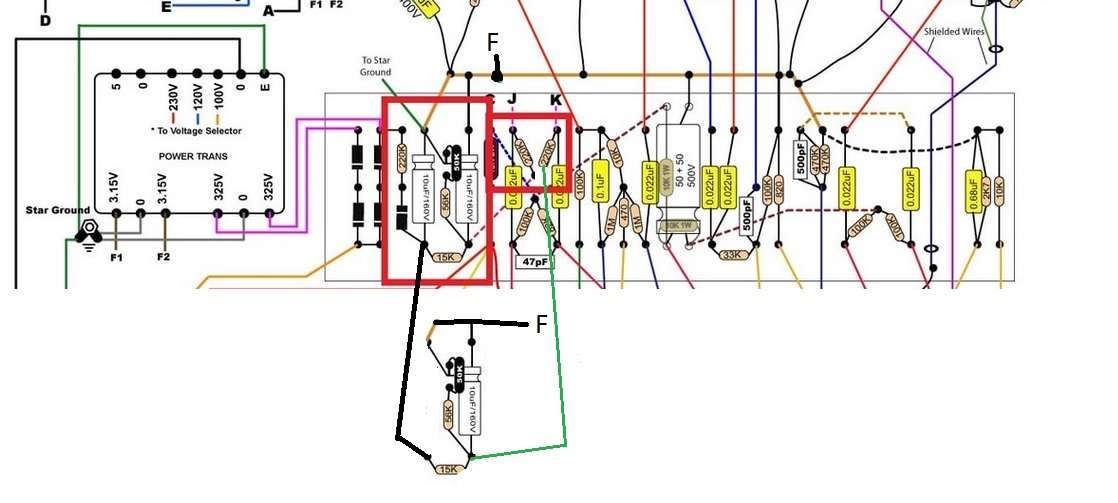

Ещё вопрос по номиналам резисторов в цепях смещения пентодов. Под лампы 6П3С оставлять все по классической схеме 2204 ( RG= 150 K , RB1= 47K, RB2=120 K) , или ставить те которые указаны внизу под схемой ? ( RG=220 K, RB1=56K, RB2= 220K) ?

Спасибо , но еще надо учитывать что в оригинальной схеме напряжение смещение берется от одной из полуобмоток двухполупериодного БП и там стоит  RB2 на 120 к . А на моём трансе есть отдельная обмотка для смещения на 50 в, значит этот 120 к не нужен вообще.

Ясно спасибо !)
