Автор Тема: Схема простейшего тремоло  (Прочитано 4867 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Схема простейшего тремоло
« Ответ #45 : Сентября 03, 2021, 12:07:27 »
Информация к размышлению:

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Схема простейшего тремоло
« Ответ #46 : Сентября 03, 2021, 13:53:12 »
а что насчет создания реверберационного пружинного танка своими руками из желудей и спичек?
в порядке бреда - не особо шарю как оно там устроено и реально ли повторить
Технически возможно, ноо... Никому из самопальщиков ещё не удалось превзойти даже китайский фабричный танк. Да даже советский.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2264/-69
  • не шарю ваще
Re: Схема простейшего тремоло
« Ответ #47 : Сентября 03, 2021, 14:22:12 »
Технически возможно, ноо...
погуглил http://www.electronicpeasant.com/projects/springs/springs.html
действительно, при наличии маленьких цифровых ревербераторов, городить такую приблуду сомнительное удовольствие :crazy:

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Схема простейшего тремоло
« Ответ #48 : Сентября 03, 2021, 14:30:48 »
Несмотря на все успехи электроники, пружинки звучат как-то органичнее... :)

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 863
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Схема простейшего тремоло
« Ответ #49 : Сентября 06, 2021, 11:35:08 »

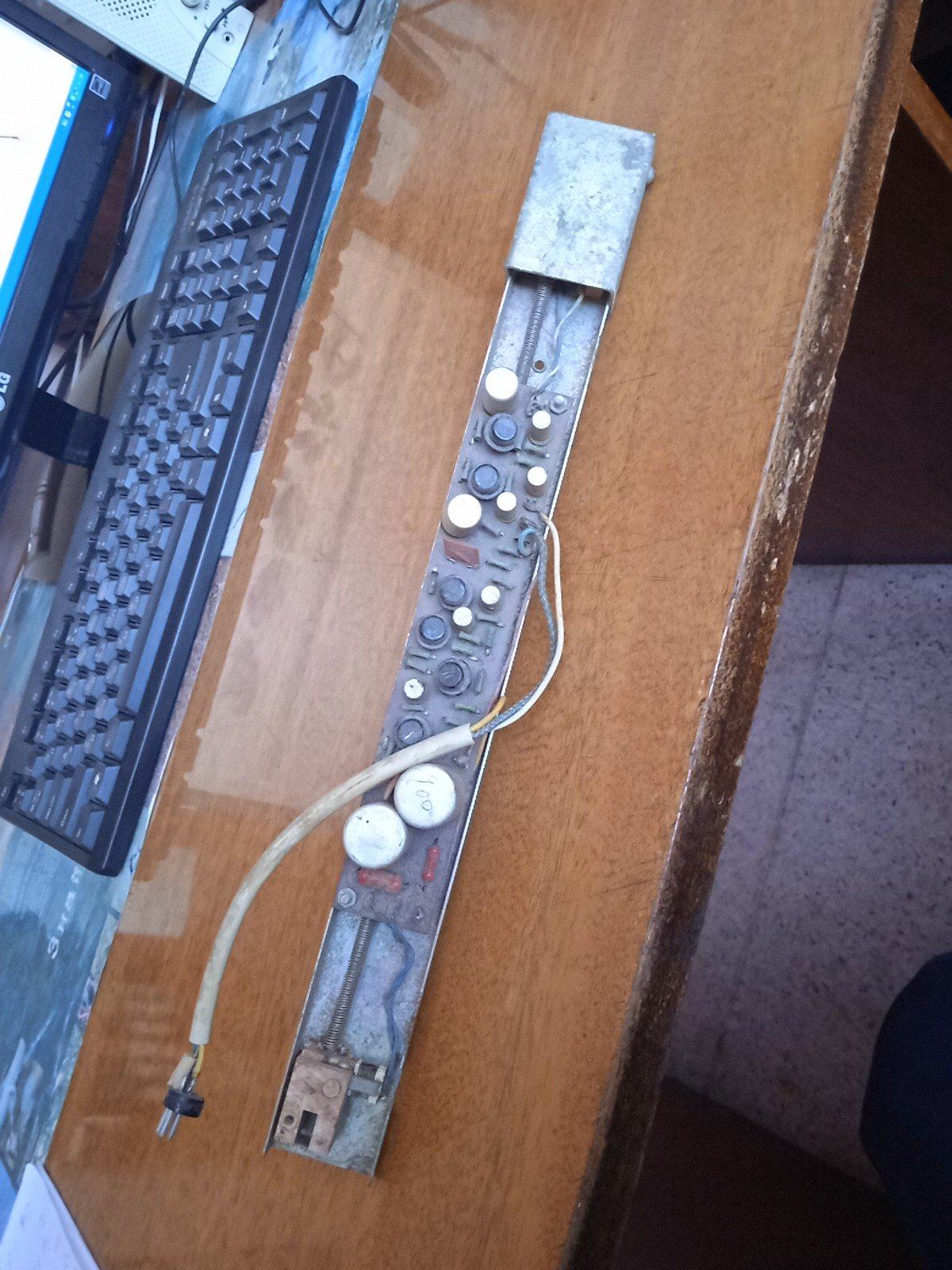

Гы! Только не понятно от чего он...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Схема простейшего тремоло
« Ответ #50 : Сентября 06, 2021, 12:47:50 »
Цитировать
не понятно от чего он
Наверное, на нём ещё "Самоцветы" играли.
Включишь его в усилок и оттуда раздастся знакомое: "Увезу тебя я в тундру, увезу тебя одну..." ;D

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Схема простейшего тремоло
« Ответ #51 : Сентября 06, 2021, 14:38:08 »
Гы! Только не понятно от чего он...
О, советский, от какого то приёмника, название не помню.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Схема простейшего тремоло
« Ответ #52 : Сентября 06, 2021, 15:59:33 »
Похоже, это отсюда :):
http://www.rw6ase.narod.ru/00/rl_l/iolanta.html

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Схема простейшего тремоло
« Ответ #53 : Ноября 05, 2021, 12:28:13 »
Воспользуюсь этой "тремольной" темой для своего вопроса.
Вот эта схема рабочая?


Генератор тут проверенный, он рабочий.
А вот блок на полевике, управляющий прохождением аудиосигнала ?
Как тут может прерываться звук? Там же конденсатор параллельно каналу полевика.
Как работает этот каскад? И верна ли схема? Кто нибудь собирал?

В сети есть схожая схема SIMPLE VIBRATO

Генератор там другой, а блок на полевике почти такой же.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3786
  • Репутация: +625/-7
  • хейтер и пессимист :crazy:
Re: Схема простейшего тремоло
« Ответ #54 : Ноября 05, 2021, 12:39:55 »
VioletRays,
Конденсатор там стоит не параллельно каналу полевика, а как раз в цепи прохождения сигнала. А полевик является по сути регулируемым резистором обратной связи, изменением которого регулируется усиление каскада на биполярнике, чем и достигается требуемая модуляция.

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Схема простейшего тремоло
« Ответ #55 : Ноября 05, 2021, 12:56:57 »
Alex_SG , я не верно выразился, конденсатор в аудиотракте. Я собрал эту схему и никак не могу заставить работать. Полевик проверял, заменял, ноль изменений.
Тупик какой-то. На такой простоте.
Убирал резистор 220 ком, не помогает.
Звук проходит и не прерывается.
Что попробовать предпринять, не пойму.
« Последнее редактирование: Ноября 05, 2021, 13:00:52 от VioletRays »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Схема простейшего тремоло
« Ответ #56 : Ноября 05, 2021, 13:09:02 »
Узел модуляции основан на вычитании противофазных сигналов с коллектора и эмиттера.
Конденсатор 100 нФ имеет на различных частотах различное реактивное сопротивление: 100 Гц = 16 кОм, 1000 Гц = 1,6 кОм, 10000 Гц = 160 Ом.
Проводимость канала полевика изменяется под действием модулирующего сигнала на его затворе.
Когда сопротивление канала полевика совпадает с реактивным сопротивлением конденсатора, сигналы вычитаются.
Частота, подвергающаяся вычитанию, перемещается вверх и вниз в результате модуляции.

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Схема простейшего тремоло
« Ответ #57 : Ноября 05, 2021, 13:14:38 »
Ладно бы, нащупать хоть какое-то дыхание работы схемы.
Надо будет вместо полевика поставить переменник что ли, чтобы как бы расшевелить схему.
Кстати, вопрос, насколько принципиален высочайший КУ первого транзистора?
У меня вроде нет на тыщу, и я поставил на 700. Но раз там допустима замена на транзистор 2222, то наверное должно хватить.
Пожалуй, надо бы мне к первому транзистору отнестись повнимательнее.
(вечером продолжу попытки)
Тогда мне наверное самому ещё надо потыкаться. Обождите с помощью :-)
Хотя, напишите, если схема заслуживает доверия.
А то я, возможно, попал в тот случай, когда схема не позволяет взять её нахрапом))
« Последнее редактирование: Ноября 05, 2021, 13:21:18 от VioletRays »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3786
  • Репутация: +625/-7
  • хейтер и пессимист :crazy:
Re: Схема простейшего тремоло
« Ответ #58 : Ноября 05, 2021, 13:20:40 »
VioletRays, Нащупать дыхание - ну проще всего осциллографом. А так - ну например светодиод подключить анодом к ползунку регулятора глубины, катодом на землю, посмотреть что хотя бы частота его мырганья меняется регулятором скорости. А то может просто генератор не завелся

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Схема простейшего тремоло
« Ответ #59 : Ноября 05, 2021, 13:23:43 »
VioletRays,  посмотреть что хотя бы частота его мырганья меняется регулятором скорости. А то может просто генератор не завелся
Контрольный светодиод мерцает. Регулируется.
Пока перерыв тогда.
Чудес тут быть не может, надо другой тип первого транзистора попробовать.
(осцилла у меня сейчас нету. Для моих устройств он почти никогда не нужен, вот и избавился)
---------------------------------------------------------------------------------------------------------------------

Уфф, что уже только в голову не лезет  :crazy:
 я покупал J201  с год назад на Али, у продавца, где отзывы хорошие. Вроде как настоящие.  Но маркировка тусклая. Так что , учитывая что они давно сняты с производства (насколько я понимаю) , пожалуй, можно подозревать и подмену )полевики, но другие) . Но я ставил и КП303 (в золоте))  сегодня, результат  такой же.
Ладно, спасибо. Вечером попытаюсь дожать.

А вообще, мне очень нужна выверенная, грамотная и не сложная схема аудио-шлюза на полевом транзисторе, чтобы управлялась от сигнала с микросхем логики. Например с 555. Или от синуса тоже.
С фоторезисторами мне не нравится, разочаровался. Нет глубины диапазона.
Чтобы было как открытая форточка и закрытая, без сквозняка.
А не как закрытая и приоткрытая.
Вот с этим вариантом пока облом.
« Последнее редактирование: Ноября 05, 2021, 13:37:43 от VioletRays »
