Автор Тема: Redd 47 Mic Preamp  (Прочитано 10034 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн JBB Автор темы

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +268/-19
  • Guitar Lover
    • DIY Marshall
Redd 47 Mic Preamp
« : Мая 22, 2013, 20:27:08 »
Redd 47 Mic Preamp

Сделал :rolleyes:




Историю прибора, характеристики и прочее можно почитать здесь:  :lupa:


Фотки проекта можно глянут здесь:

Схема здесь:

Лейт проекта этот:

Оригинальная схема выглядит примерно так:




Отдельное спасибо FEV за консалтинговую помощь в коррекции схемы, и разработке лейта.


********************************************************************


Specifications
Source Impedance: 200ohms
Input Loading Impedance: 2K ohms (attenuator off)
Maximum Input Level @ 20 Hz: +7dBu (attenuator & pad off)
Minimum Gain: -4dB
Maximum Gain: +46dB
Frequency Response: +/- 0.25dB 20Hz to 20kHz (high end -3dB point @ 48 kHz)
Maximum Output Level: +23 dBu
Signal to Noise Ratio: 80dB
Equivalent Input Noise: -130dB
Internal Output Impedance: 50 ohms
Suggested Minimum Load: 450 ohms
The output can be increased to about +14dBm on overload peaks before severe audible distortion becomes apparent


Первоначально была мысль собрать какой-нибудь винтажный компрессор.
Поскольку многие компрессоры уже сами по себе являются и микрофонным преампом, когда не плющат звук.
Потом я всё же передумал собирать компрессор. Подумал, соберу пока что попроще.
Тем более, 47-й в хозяйстве тоже вещь полезная.




Комплектующие приобретались в разных местах:


Аудио трансформаторы: http://www.sowter.co.uk/

Резисторы и трансформатор питания: http://www.partsconnexion.com/

Стрелочник: http://www.hairballaudio.com/shop/index.php?cPath=25

Аттенюатор: http://www.hairballaudio.com/shop/product_info.php?cPath=27&products_id=65

Корпус: http://collectivecases.com/redd47.html
Этот тоже подходит: http://www.diy-racked.com/diy-talk/viewtopic.php?f=7&t=196

Конденсаторы и прочая мелочь покупались на ебей и тюбдепоте.

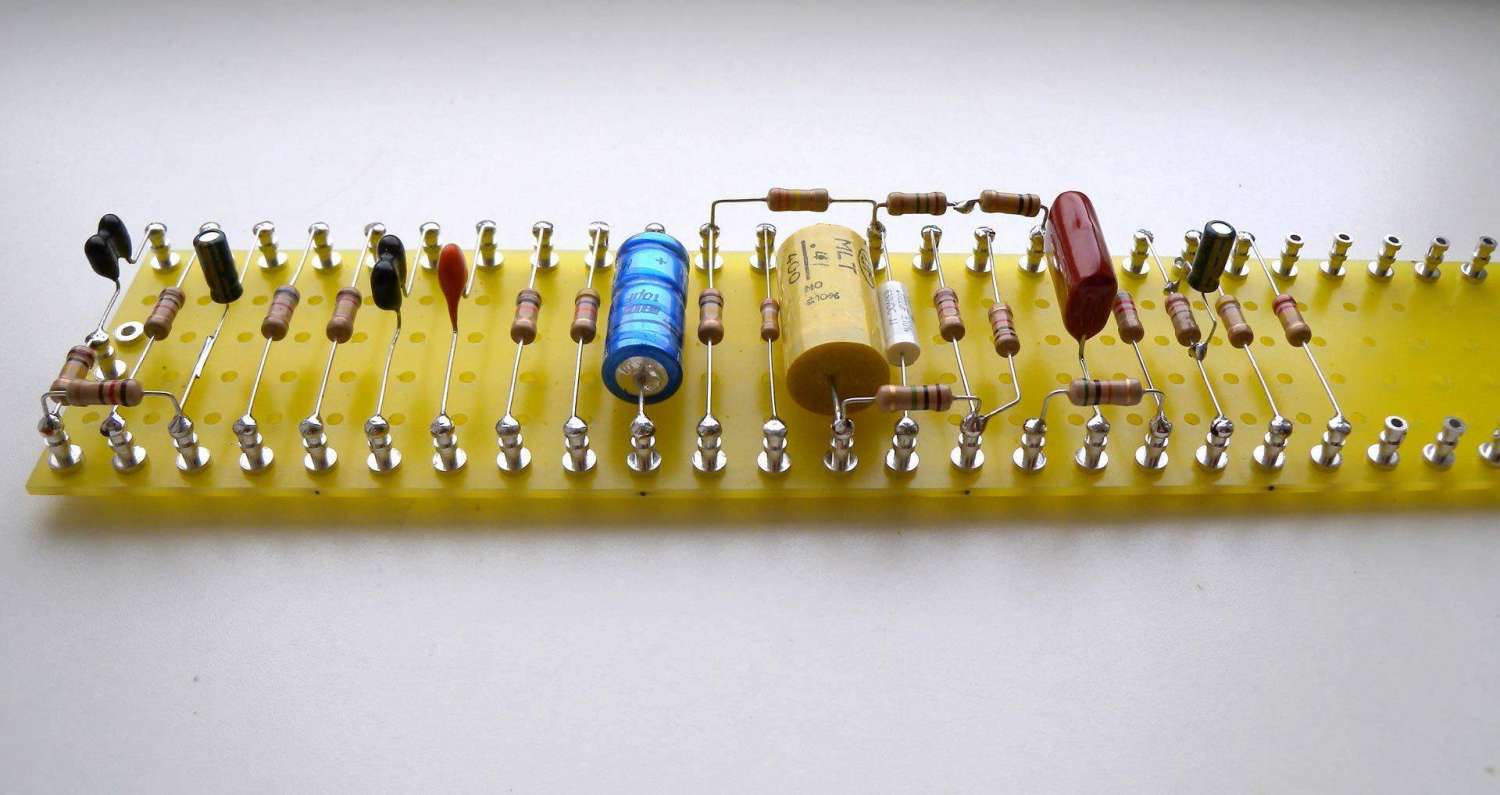

Несколько фоток с полевых работ:

Сначала был собран макет этого усилителя:


Потестив макет с разными детальками и вариантами коррекций схемы перешёл к конечной фазе:







« Последнее редактирование: Июня 08, 2013, 20:06:08 от JBB »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12595
  • Репутация: +904/-10
  • Киев
Re: Redd 47 Mic Preamp
« Ответ #1 : Мая 22, 2013, 21:02:29 »
JBB, круто  :i_am_so_happy:
Хорошо, что крафт живёт и люди собирают не только "чампы", а и подобные красивые и нужные в хозяйстве вещи ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 77882
  • Репутация: +6575/-1372
  • Санкт-Петербург
    • AZG CUSTOM
Re: Redd 47 Mic Preamp
« Ответ #2 : Мая 22, 2013, 21:16:57 »
JBB, СУПЕР!!! Весна микрофонных предов...

Оффлайн JBB Автор темы

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +268/-19
  • Guitar Lover
    • DIY Marshall
Re: Redd 47 Mic Preamp
« Ответ #3 : Мая 22, 2013, 21:22:57 »
runing, AZG, - Thanks!

Весна микрофонных предов...

- У нас с Вовой заговор был ))

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +28/-5
Re: Redd 47 Mic Preamp
« Ответ #4 : Мая 22, 2013, 21:25:59 »
На "Стрелочник" и "Аттенюатор" одинаковые ссылки.
А девайс красив, нет слов. Макет покруче изделий многих  :clapping:

Оффлайн JBB Автор темы

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +268/-19
  • Guitar Lover
    • DIY Marshall
Re: Redd 47 Mic Preamp
« Ответ #5 : Мая 22, 2013, 21:38:54 »
На "Стрелочник" и "Аттенюатор" одинаковые ссылки.

- Спасибо. Поправил.

Макет покруче изделий многих  :clapping:

- Ну, так получилось. Действительно, выглядит ничё:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 77882
  • Репутация: +6575/-1372
  • Санкт-Петербург
    • AZG CUSTOM
Re: Redd 47 Mic Preamp
« Ответ #6 : Мая 22, 2013, 21:39:13 »
- У нас с Вовой заговор был ))

О как! Надо сравнительный тест...  ;)

Оффлайн Wowa

  • Живу на форуме
  • *******
  • Сообщений: 9785
  • Репутация: +1228/-46
  • Зарегистрированный
Re: Redd 47 Mic Preamp
« Ответ #7 : Мая 23, 2013, 22:42:15 »
JBB, Зачет, однозначно!
runing, На 100% согласен.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10515
  • Репутация: +685/-325
  • DIY - my life
Re: Redd 47 Mic Preamp
« Ответ #8 : Мая 24, 2013, 00:56:58 »
Все же более интересно какой нить ламповый компрессор или эксайтер

Оффлайн JBB Автор темы

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +268/-19
  • Guitar Lover
    • DIY Marshall
Re: Redd 47 Mic Preamp
« Ответ #9 : Мая 24, 2013, 13:43:41 »
Все же более интересно какой нить ламповый компрессор или эксайтер

В каком смысле - более интересно?

Оффлайн Wowa

  • Живу на форуме
  • *******
  • Сообщений: 9785
  • Репутация: +1228/-46
  • Зарегистрированный
Re: Redd 47 Mic Preamp
« Ответ #10 : Мая 24, 2013, 13:47:11 »
JBB, Кстати, ты уже попробовал что-нибудь записывать через сабж?

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10515
  • Репутация: +685/-325
  • DIY - my life
Re: Redd 47 Mic Preamp
« Ответ #11 : Мая 24, 2013, 14:19:41 »
В каком смысле - более интересно?
Ну как по мне для студии это более полезные штуковины чем ламповый пред. Скажем так, приоритетней.

Оффлайн JBB Автор темы

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +268/-19
  • Guitar Lover
    • DIY Marshall
Re: Redd 47 Mic Preamp
« Ответ #12 : Мая 24, 2013, 15:17:40 »
Wowa, писал, конечно. Но, показать пока нечего. Этот усилитель ещё требует настройки. Там какая-то байда с входным фильтром первичной обмотки входного трансформатора.
Как только что-то появится вменяемое, обязательно выложу.

Makaroff, а почему ты считаешь эксайтер важнее микрофонного преампа? Разве получить качественный исходник не самое важное?
Дальше с ним можно будет делать всё что хочешь. В той же фотографии не имея качественного исходника, никакая последующая обработка не поможет.

Оффлайн siwang

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +22/-0
Re: Redd 47 Mic Preamp
« Ответ #13 : Мая 24, 2013, 16:06:06 »
сделано отлично, места только пустого очень много внутри, оригинал вон даже в 500 серию запихивали
« Последнее редактирование: Мая 24, 2013, 16:14:36 от siwang »

Оффлайн Султан

  • Частый посетитель
  • **
  • Сообщений: 166
  • Репутация: +8/-0
Re: Redd 47 Mic Preamp
« Ответ #14 : Мая 24, 2013, 16:15:39 »
Мелкую серию не планируется запускать?Красивая цацка,в рэке клёво смотреться будет,особенно если ещё рядом LA2A .
