Спасибо. Ребята с гитаргира уже подсказали по поводу отличия смещения у EL34 и 6L6. И по поводу симметрии тоже, проверял подачей переменки на выходную обмотку, на входных получил одинаковые напряжения, так что все хорошо.
R502 удалял, было -47 В на среднем выводе переменника, не хватает все-равно (ток 59 мА был). Решил  собирать с удвоителем напряжения + регулятором для точной настройки. Схему прикинул, скоро буду пробовать.

saylor, спасибо. Схему рисовал практически такую же, только с несколько другими номиналами.
Приходилось ли менять схему оконечника и преда на этом усилителе?

Ясно. В своем я планирую платы мощника и преда свои собирать с нуля.

... и добавил:

saylor, в итоге собрал удвоитель с приближенными к вашим номиналами, хотя изначально рассчитывал с более малыми сопротивлениями, но нагрев резисторов не учел. 47к и 33к резисторы поменял местами. Кондеры по 220х63 и 100х100. 220n не ставил (кстати к чему он здесь?).
В итоге смог отрегулировать (в теплом состоянии ламп) ток от 29 до 59 мА. В холодном регулировалось от 24 мА где-то.

Я обратил внимание,что пред Регента 60 и Orange120 весьма схожи. В обоих девайсах темброблоки типа баксандал...Вот я и поправил один канал по Оранжу. Весьма понравился звук,Он совершенно отличается от регентовского звука...

А можно подробнее? Переделывался канал -20db а вторым триодом послужил Ro4 без изменения обвязки, или же полностью канал   - 40db?

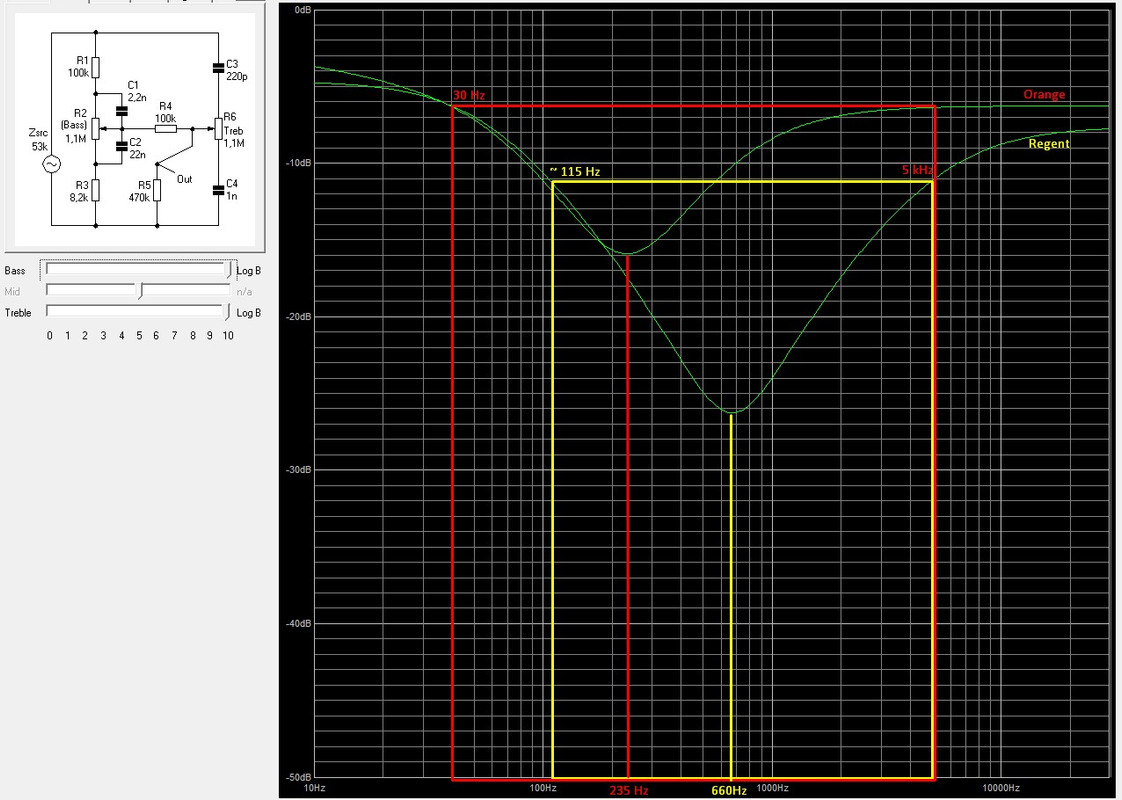

Вероятно, имелся в виду один из каналов -40db, там по 2-а триода. Если меняли и обвязку ламп, понятно, что КУ у Оранжа поболее, в анодах 220k против 100k у Регента, + в катодах у Оранжа 50мкФ. Интересует как изменилась регулировка по верхам при гейне на всю, т е без учета брайта? У меня сейчас верха до упора и не юзабельны вовсе, даже как-то мало. По низам у них почти все одинаково и меня устраивает, как раз можно выкрутить нужный не бубнящий низ. Играю в каб с V30. Заменил у себя С204 - 220pF на Silver Mica, атака стала по-четче по сравнению с другим каналом. Была мысль переделать его в СЛО 50, так рука и не поднялась) Сейчас сделал все окончательно и лишний раз распаивать не хотелось бы.  По идее, если в канале -20db переделать только баксандал, то регулировка должна быть близкой к Оранжу, если не принимать во внимание брайт. Второй лампой, по прототипу Оранжа, будет Ro4 без изменений. Так выглядят АЧХ при крайних положениях регуляторов в Tone Stack:
Смущает, что в Оранже частота завала очень быстро смещается к 80-100 герцам при убавлении низов и панчевая гитарная частота вырезается, это если не только клин, а и внешний ламповый преамп. Слушать нужно, и по свободе на макете поиграться с номиналами.

С этим Регентом, во мне на постоянной основе поселился когнитивный диссонанс!) Изначально брал как донора под СЛО и подвернулся за недорого, внешне на 4-, внутри почти целомудренно по нашим временам, платы без вмешательств. Сильно гудел, кто-то забыл общий с выходника на землю посадить и диод был сгоревший в индикации, некоторые разделительные кондеры, которые навесом, оказались БМТ, заменил на К40-У9, Epkos. Далее обычная профилактика, докинул электролитов в удвоителе ("родные" подсели на ~140 мкФ), прямо на плату с ФИ посадил 2х47х450 вместо сдвоенного по 20-ть, хоть у него и у которого в предварительном на плате, емкость на месте оказалась. Пульсации анодного 30 mV, далее по схеме почти отсутствуют. Затем полная проверка номиналов всех остальных деталей, не пришлось менять ничего!) Поставил еще гнезда под джеки, развел землю по нормальному, крутилки Контактом обработал и тишина. Звук тогда понравился и я решил снять все блоки, на случай возврата к оригиналу, но успел снять только предвариловку и наткнулся на тему реставрации http://rt22.ru/viewtopic.php?f=10&t=13098&st=0&sk=t&sd=a. Впечатлился, так сильно я заморачиваться не стал, но мне его реально стало жалко!) Теперь мои скакуны гоняют меня по кругу, от первоначальной идеи про СЛО, до "ничего не трогать" и он лежит мертвым грузом. На репу сделал Маршалл 18 с преампом Оранж Рокерверб, а на выступления, как правило, ставят приличные аппараты. Для дома есть Ibanez TSA15 голова, а звук хочу СЛО! Вот и диссонанс) Вчера, буквально, достал его после большой паузы, вернул на место предвариловку -40db и вспомнил, что верхов не хватает на каналах -20дб, оно и понятно 100k на входе, не тру байпас примочка нужна, а на -40db все в порядке с ТБ, клин шикарный! А если, прибрав мастер, выкрутить на всю гейн, то и легкий кранч очень даже вкусный. Борд на репе, с примочками позже попробую. Теперь смотрю в сторону напольника Слоректотвин, он нужен по любому, вход сразу на Ro4 я сделал на гнезде 0 db, с отключением предвариловки. Посмотрим, если не подружатся, т к оконечник подгружаться не будет по нормальному с этой схемой, обратимо и с чистой совестью переделаю в Сло). Имеется еще Tesla Mono 130 на четверке EL34, но СЛО100 мне точно не нужен по ваттам, после профилактики и прикручивания басового преампа, уйдет басисту.

Муки закончились)) По случаю, наткнулся на объявление о продаже силовика от Регент 60 за символические деньги, разговорились с продавцом, в закромах нашлось шасси от оного с платами оконечника, Ro4 - ФИ, в общем все, кроме предвариловки и платы смещения, которую сделаю по вашей схеме. В БП кто-то уж сильно заморочился и установил 2х10 000 мкф с более мощными диодами. Также нашелся силовой транс на таком же железе как и у Регент, пластины 0.35, намотаю выходник. С небольшой доплатой все это оказалось у меня и это уже реальный донор). Поэтому, с чистой совестью, Регент оставляю в первозданном виде)
