Ну собственно история такая же как и с маршалом этим. Мне лениво мастерить коробки и возиться с лицевыми панелями, поэтому в разное время покупались задешево эти два ланея. Должен сказать, что по сути это один и тот же комбик, только дизайн разный. схема внутри полностью одинаковая. Конечно панель сверху у Laney LG мне намного больше нравилась.
Переделки были еще более бюджетные чем нынешняя. Трансы ТАН силовые. Выходник у LX был из стандартных ТВЗ, уже не помню какой. Но звучал нормально (если учесть что дин у обоих комбов 6,5 дюймов, но хотя бы не широкополосный).
Вот схема оригинального блэкхарта
Это в принципе стандартный фендероид. В моем еще была добавлена мастер громкость и буст, который реализован отключением темброблока (отрыв земли от миддла).
Звучало это довольно неплохо. Перегруз конечно чисто покранчить, ну и динамик был мелкий сильно. Звук с бустом получался довольно резкий - на любителя. Хорошо шли педали в чистый канал.

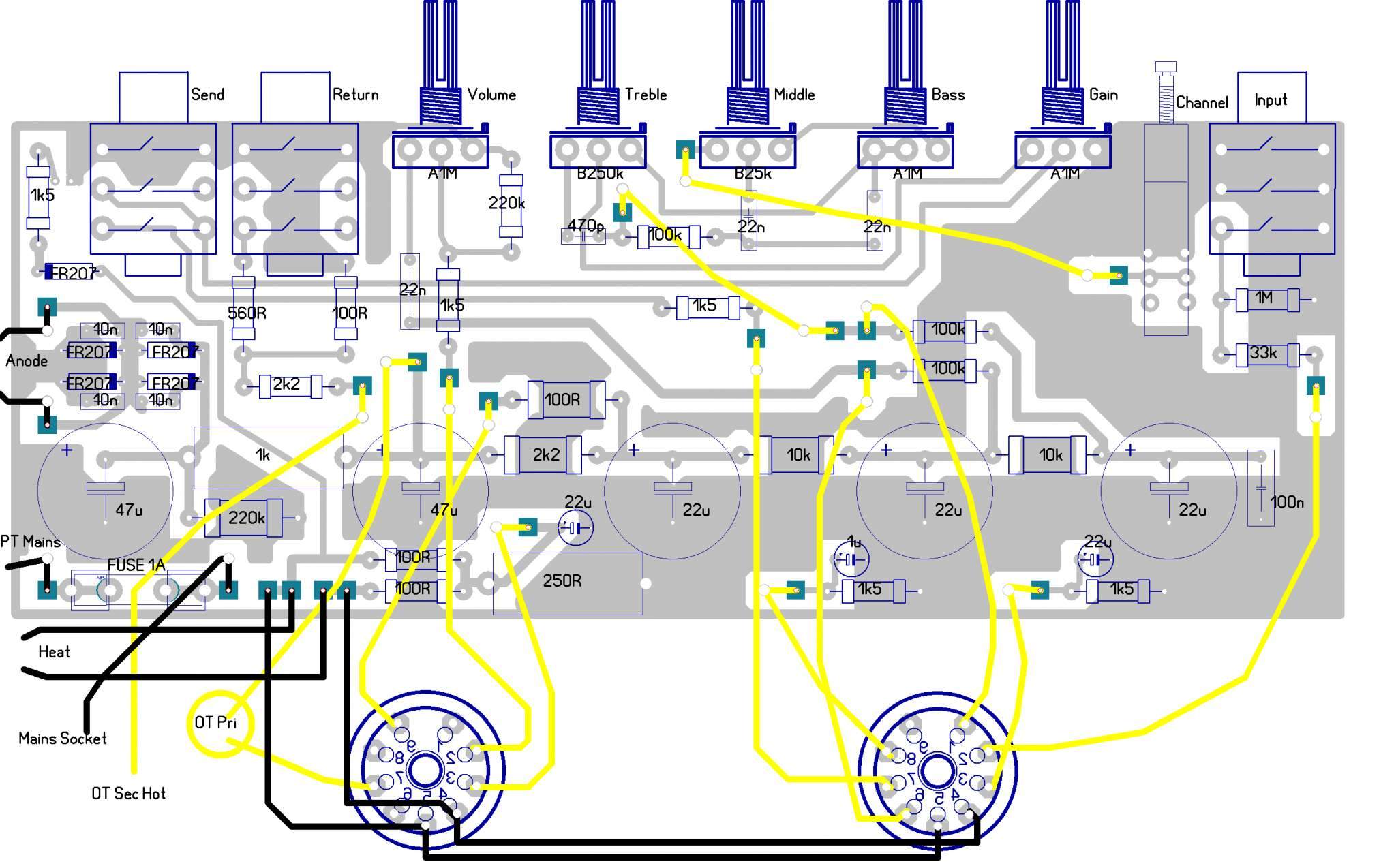

В аттаче все файлы по проекту, ну кроме схемы, я изменения описал.
Фото к сожалению не делал или потерялись.
... и добавил:Уже закончив первый подобный проект, я сразу захотел помучать Laney LG. Более винтажный вид, и гораздо удобней для сборки ламповых конструкций.
Уже не помню как он ко мне попал, или специально я его купил. Поначалу хотел в нем собрать однотактный Engl Fireball, но видимо опыта тогда было еще мало, а такой ограниченный объем с таким количеством гейна подружить непросто. В общем заводился он лихо. Плата от него до сих пор лежит не разобранная.
В итоге я развел стандартный маршак 800й, навалил усиления чуть, ну и стандартный однотактный конец. Выходная лампа 6П1П-ЕВ, мне понравилась, хорошо звучит, говорят аналог 6П6С. Кнопкой драйв переключается вход, как и в оригинале на разъемах.
Была интересная история, связанная с выходником. Старожилы помнят такого персонажа, как Рыцарь ЛЬда. Вот значит в самый разгар его пиар компании я заказал у него однотактный выходник, под чамп. Попутно еще чего-то у него прикупил. В результате - классическое поедание завтраков, типа большая загрузка и т.п. Когда посылка от него все таки приехала, кроме заказанного ТАН-8, я увидел приличный выходничок. По виду ватт на 10, крепко собранный, но без маркировки. Уже тогда было ясно, что Рыцарь его не мотал вовсе (и слава богу), а просто перепродал. На попытку узнать более подробные данные по выходнику (назначение выводов, лол), "мастер" убедительно мял сиськи и лепил отмазки. Выходник видимо с какой-то радиолы, но на ТВЗ совсем не похож, намного более качественный. Вот его родимого я и поставил в этот проект. Сейчас бы от такого тоже не отказался.

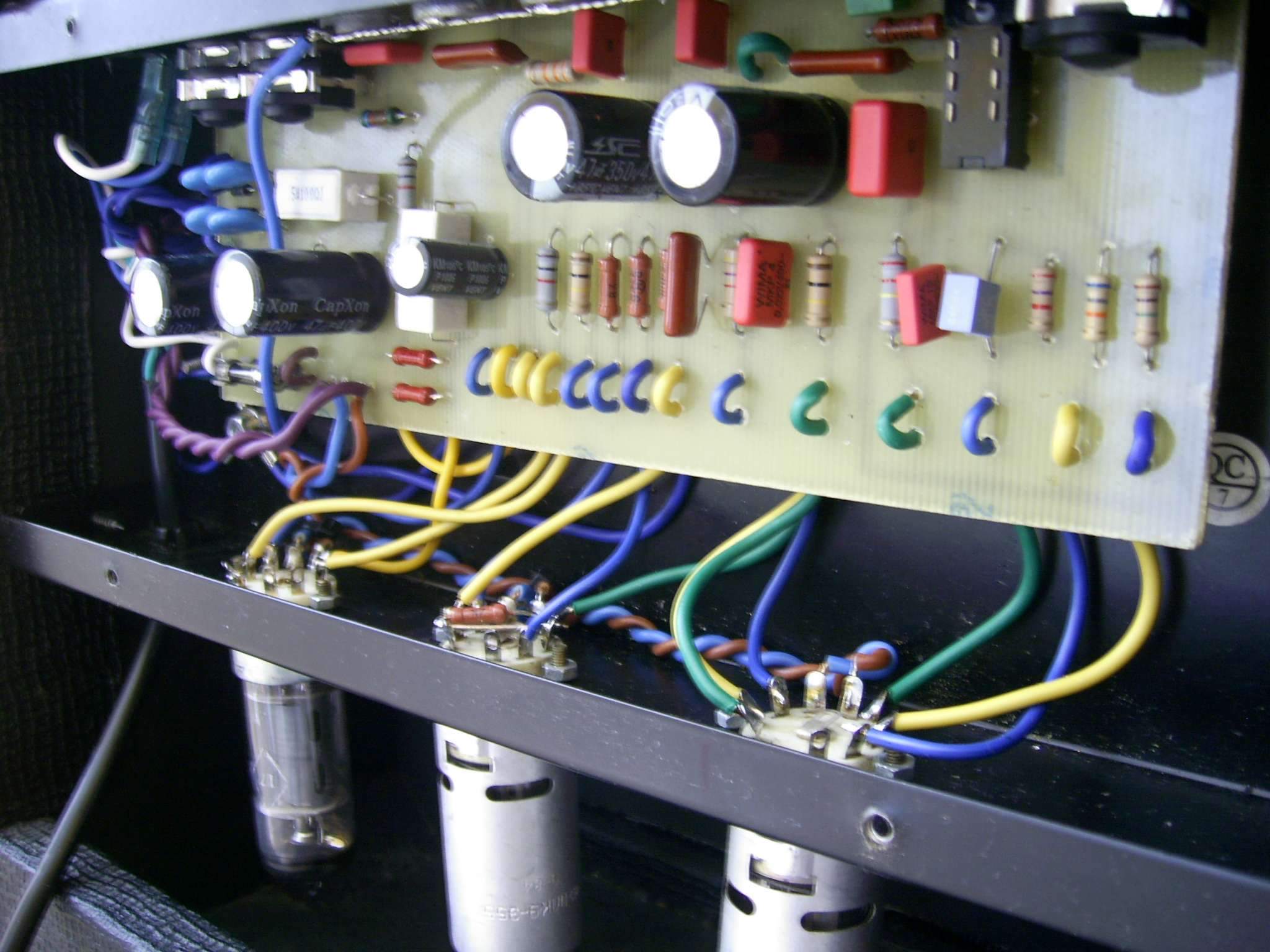

Вот что полулучилось в итоге.
Семплы я конечно писал, по обоим проектам, но выкладывать этот ужас не намерен. Единственное, что там слышно - что уровень шума весьма низок. Так что можно смело повторять. Правда я бы посоветовал все-таки на 12AX7 собирать, а не на 6н2п-ев как я.

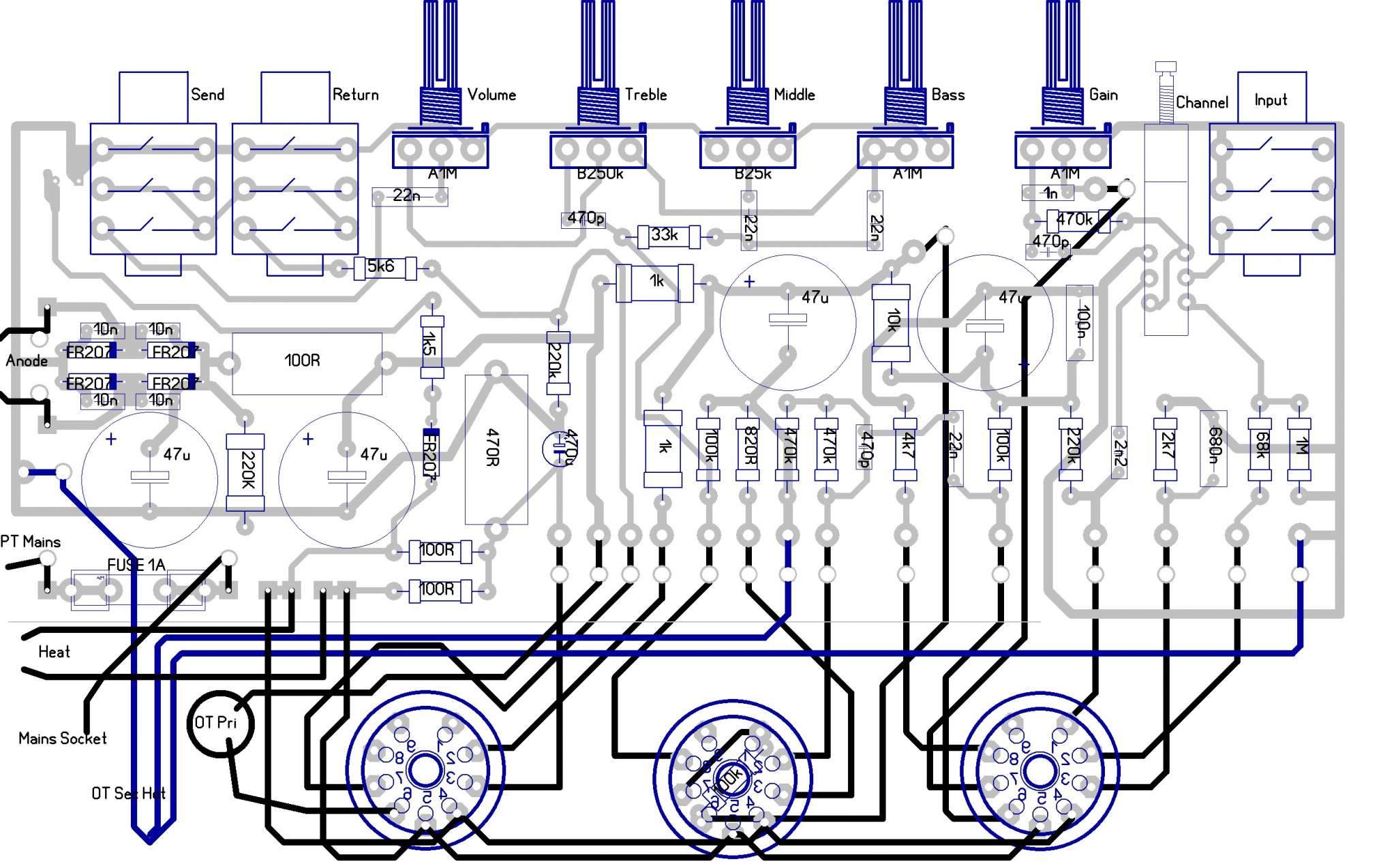

Файлы проекта, лэйаут - в аттаче.
