VioletRays,  Selga - это значит море.

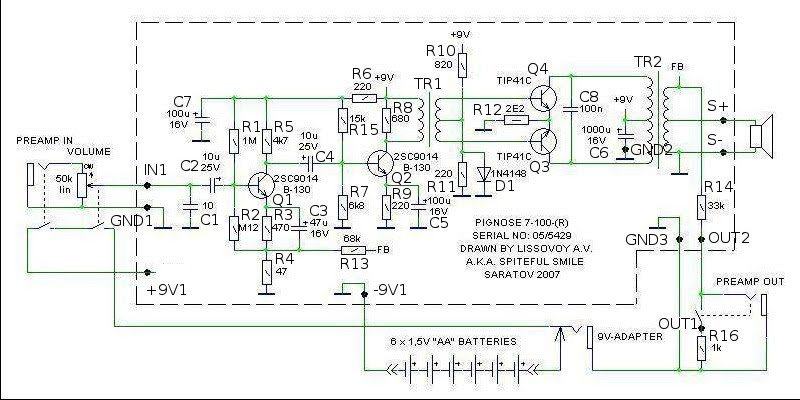

S9014 b-544
Полубочонки в преде так это
 не полевики обычный биполярный кремний
Группа b
В (hFE = 100… 300)


А схема 2 это полностью германий
Аналоги там ас125,ас128 на них фузз у пейджа сделан

И поздние фузз фейсы Хендрикса
Но у Германия усиление слабее
На 9 вольт там 5 вт никак не выжать


... и добавил:

"История американской фирмы Pignose берет свое начало в 1973 году, когда гитарист Tarry Kath с несколькими единомышленниками представили усилитель Pignose на выставке NAMM."
Кароч пигноуз ранний был на германии
Описание транзистора 2SB172. Транзистор 2SB172 — биполярный, германиевый, низкочастотный ( FГР < 30 МГц) транзистор типа P-N-P, малой мощности ( PК,МАКС < 300 мВт). Тип корпуса TO-1. Аналоги данного транзистора — транзисторы: AC125
То есть эта схема похоже из ранних оригиналов на германии



А сейчас на тексас инструмент (tip) кремний гонят
Плата вся во флюсе- ппц культура производства








... и добавил:

Вот оригинальная схема на германии
https://slowbean.net/thread/pignose-7-100-from-70s-with-germanium-transistors/

Данные транса неизвестны
так что собирать Германиевых схему с нуля какой смысл?
У нас таких приемников до фига
Турист, ат64,ат66, Урал авто -1, плюс автобусная шняга агу 10-3,4.

https://youtu.be/_q0nImsfMvE
Германий у Заппы типично фузово звучит
Хорошо, мягонько

Pignose с транзисторами TIP41C звучит более злобно?

У Заппы недофузз, а на кремнии другой звук совсем

... и добавил:

В концертный 304 на п 213 и мп39
перегруз по входу вполне себе
 овердрайв, правда армянские кондеры
не меняны, а это ещё увеличивает искажений.
И транса в схеме нет.
Другие схемы на германии ад 161 видеотон с копейки
И УНЧ рации Лен-б на максимуме по входу тоже дают перегруз не помню какой

Кто подскажет, какой потецниометр в 7-100? Шуршать стал..

Спасибо! то есть должен подойти любой линейный на 50к с выключателем по размерам?)

Надо фото платы живьём
