Пришлось менять резистор 100К (R10), который последователен к 6.8К (R11), получилось 87К, тогда на выходе 6.9 вольта, а так было 7.7 В при батарейке 9.6 вольта.  Лев, я всё верно сделал?

Всё правильно сделал.


И ещё. Не нахожу у нас переменники 250КА, которых целых аж три штуки надо. Но есть 200КА. Можно их поставить?

Как вариант пойдет.


Всё правильно сделал.

Леон, вот  ещё вопрос возник. Вы давали вольтажи для пяти первых каскадов запитанных на 7 вольт, и подбор к ним транзисторов. Но там есть ещё два семивольтовых каскада перед блоком с регулятором "ЛайнМид", у Вас это Q7 и Q8.  У восьмого, по схеме, запитка напрямую 7мь вольт, а вот на плате стоит не обозначенный резистор.

Как надо настраивать эти два каскада?

Ставлю 100 ом в качестве перемычки...

И всё?! Транзисторы подбирать не надо?

Sergjio, я не подбирал...

Лион, здравствуйте! Собрал я вашу прелесть, LS14. Какой-то раскардашь с выходными напряжениями, в наушниках очень тихо. Если через исказитель+спиксим ещё можно слышать в наушниках, то через байпасе+ спиксим в наушниках вообще ничего не слышно.

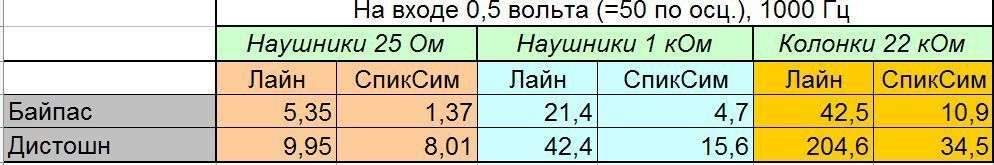

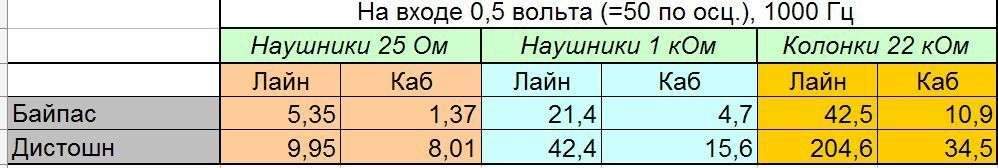

Для большего удобства свёл замеры в табличку. На вход подавал 0,5 вольта, 1000 Гц. Осцил показывал 50, значит все показания относительно 50 единиц.

Посмотрите, пожалуйста, это нормально, или что-то идёт не так и что надо сделать?

Sergjio, лайн это понятно, а каб что есть?
Комб?

СпикерСимулятор LS14.
Могу выслать замеры на каскадах.

А что тогда лайн?

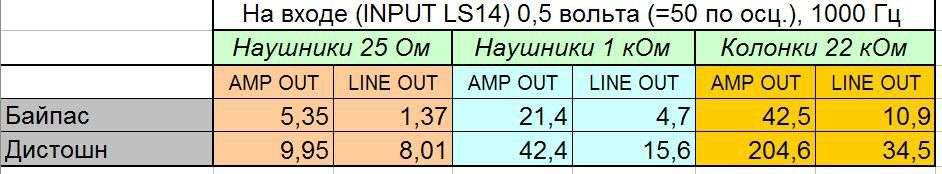

Подписал в таблице как написано на оформлении примочки. Замеры уровней делал на двух выходах LS14 под тремя разными нагрузками.

Значения в таблице это относительно 50 единиц, которые типа 0,5 вольта на входе INPUT, т.е. в основном меньше чем 0,5 В.

похоже в кабсиме что то криво работает, маловат выхлоп.


А сколько норма? Дайте, пж., карту напряжений.

Lion подскажите пожалуйста собрал отдельно кабсим от лс12  (печатка здесь в теме была) так вот выхлопа нет совсем, грешу на транзистор, так как 2ск163 нет есть какие-то китайские к170, вроде как аналоги но чет не работает, на стоке переменки примерно в 5 раз меньше того что подается на затвор. Подскажите как транзистор подобрать, спасибо.
