«Искажение» ограничено областью, которую я выбрал. Он начинается после C47 и R60. Возможно ли, что он распространяется через V/2?




T.

Я проверил звуковой зонд - на контакте 7 U3B нет искажений. Я также поставил керамический 100n через C4, никакой разницы.
Файл wav подключен.

T.

Lionsound - одно и то же устройство, две записи. Я удалил этот второй запис, прежде чем загрузил файл в soundcloud. если вы хотите, я могу отправить другой файл с одной записью. но я вижу, что вы уже обработали файл
Спасибо за сравнение и диагностику. Я собираюсь проверить фильтры, о которых вы упомянули. и, конечно, я расскажу о результатах здесь.

Т.

... и добавил:

Lionsound - можете ли вы подтвердить, что я правильно обозначил каскады на схеме? Зеленый контур - каскад, красный контур - Т-мост. Это может быть чистое совпадение, но оба каскада и Т-мост связаны с V/2.




T.

Cześć, Tomek. Tak, jak piszą wszyscy wyżej - sprawdzić każdą kaskadę, zaczynając tak na prawdę od pierwszego. Sprawdź proszę poprawność użytych komponentów, może faktycznie gdzieś jest błąd. Teoretycznie tego brumu na wysokich - nie musi być. Czy próbowałeś inne wzmacniacze operacyjne?

Ну и краткий перевод. Я предложил Томку в прицнипе тоже самое, что и выше - проверить все по каскадно, возможно где-то впаян ошибочный компонент, либо уж сильно китайский ОУ.

Tander - Я дважды заменил все операционные усилители. Я также проверил непрерывность сигнала вдоль его пути, особенно вокруг каскадов, упомянутых Lionsound. Кажется, все в порядке, не удалось найти шорты, открытые пути, соединения с холодным пайком. Вчера я распаял пару «важных» резисторов, чтобы проверить их значения - ОК, они вписываются в допуск. Существуют небольшие отклонения от значений, приведенных на схеме: R48 - 18k7 / мин - 18k6; R54 - 12k7 / 12k6; R55 - 4k12 / 4k1. Я поместил схему в ltspice, запустил симуляцию для исходных значений, затем скорректировал значения сопротивления. Есть разница, но ее довольно тонкая. Я не эксперт, и, возможно, кто-то может сказать, что он достаточно большой, чтобы повлиять на проецируемый звук.
Я очень занят в последнее время и не успеваю посидеть и осмотреть макет ... возможно, в выходные.

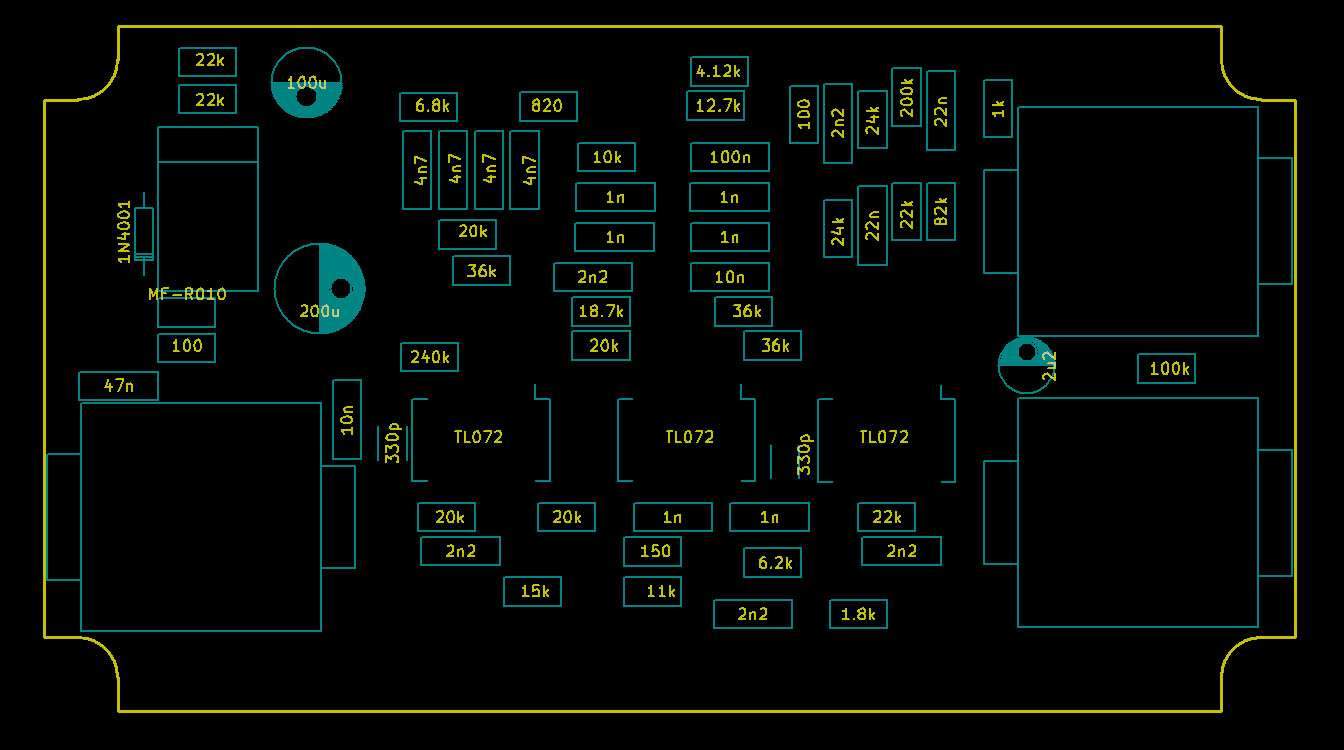

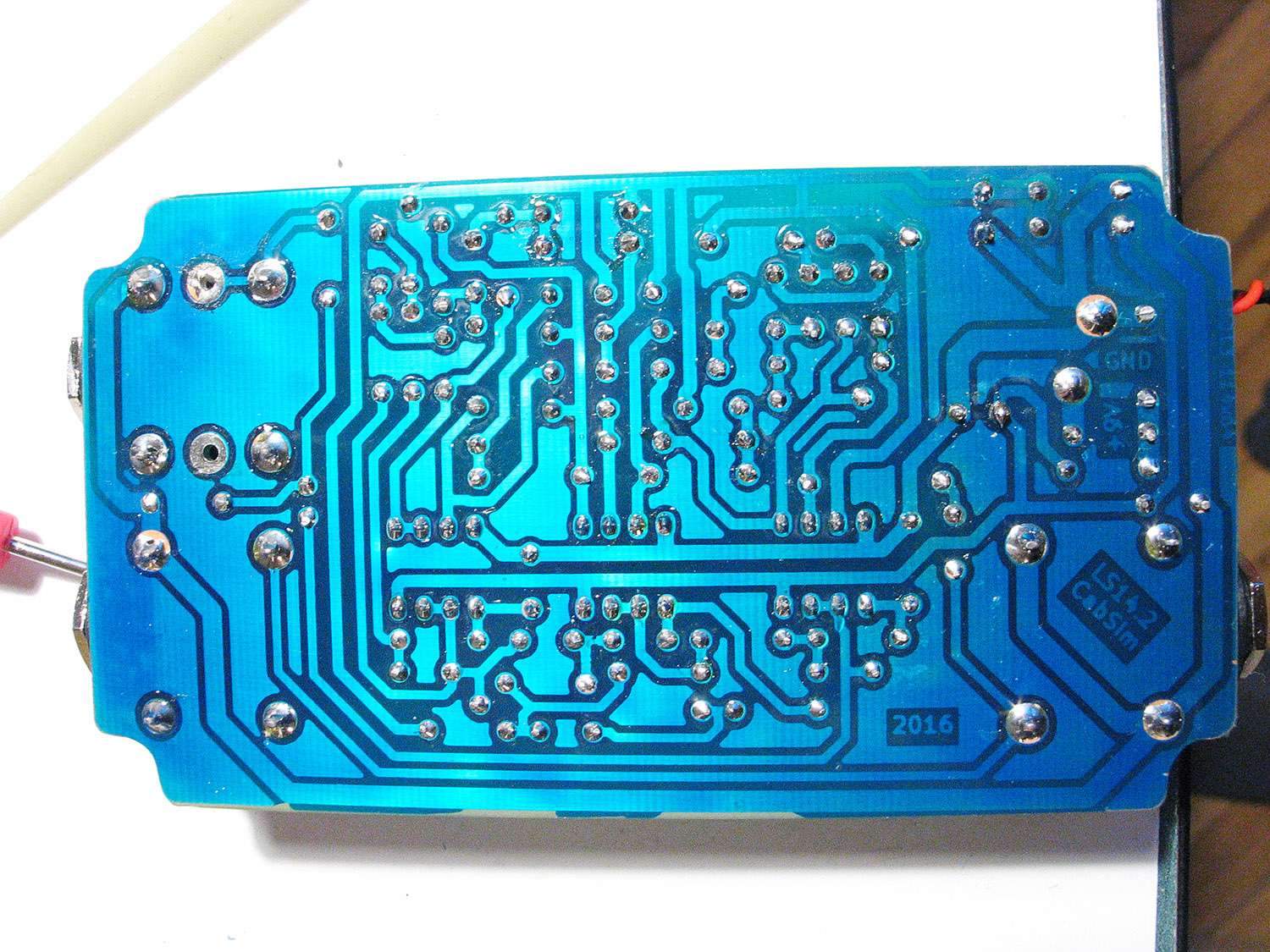

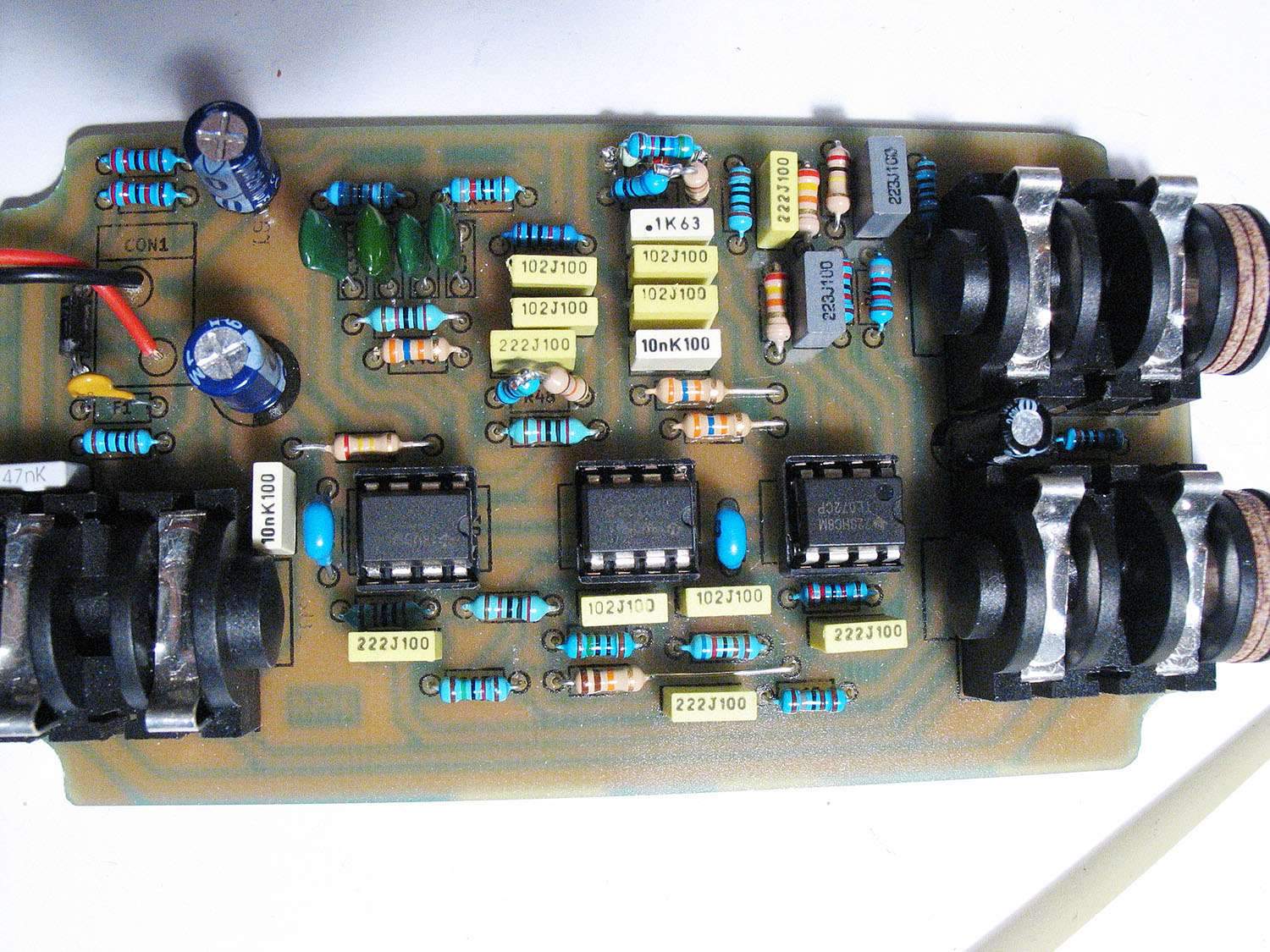

Я прикрепляю фотографии своей печатной платы. Может быть, вы, ребята, можете заметить то, что я пропустил.

ps. Алексей Максаков - можете ли вы загрузить короткую запись с вашего устройства?


T.

Sergjio,  судя по всему - это самоделка. Т.к. кроме дорожек и солдермаски - больше ничего нет. А это можно делать дома.

Томек, skąd jesteś?
