Лев, здравствуйте! Загорелся желанием собрать Lionsound 14. Пока анализирую ранее выложенную Вами схему и плату и у меня возникло несколько вопросов
:
1) Конденсатор C38(2n2) по схеме одним из выводов подключен к "GND", а на плате к 3-й ноге A1.1 (V 1/2)? Это не ошибка?;
2) Конденсаторы С17 и С17 - на схеме 1n5 и 1n5, а на плате 1n5 и 2n2 - соответственно. Какие номиналы актуальные?;
3) Переменный резистор "Gain" P1 на схеме 100k(A)-линейный, а на плате 100k(B)-логарифмический. Какой ставить?;
4) Для чего нужен подстроечный резистор P7 10k (trim) и спользуется-ли он в опубликованной версии платы LS 14.2 (на фотографиях собранной педали с платой версии 14.0 подстроечный резистор установлен)?;

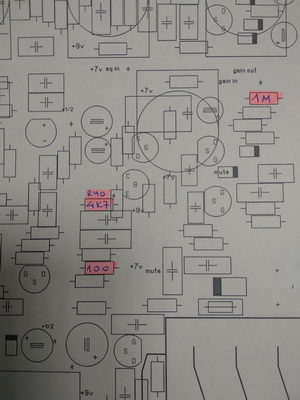

5) Не нашёл отмеченные резисторы на принципиальной схеме, хотя на основной плате (версии 14.2) они присутствуют (см. скрин). Данные резисторы нужны? Их номиналы актуальны?
6) R28 на плате темброблока 5K6, а на схеме 6K2. Какой номинал актуален?
7) C17 на схеме: "330", на плате темброблока: "150 pF (cer)". Какой номинал актуален?
_8) C17 на схеме: "1500", на плате темброблока: "1n5 (film)". Под 1500 имееются ввиду пикофарады?
9) На плате изменена последовательность расположения некоторых элементов по сравнению с принципиальной схемой:
R43(240k) и C2(10n)
R39(47k) и C28(1n)
R68(1k) и C52(2u2)
Стабилитрон D3 (5V1) и R35(20k)
Всё верно? Так можно?
10) Можно-ли использовать ВСЕ резисторы с мощностью 0,125 Вт (вместо 0,25 Вт)? Они не сгорят? Может-ли это как-то повлиять на звук?
