Автор Тема: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео  (Прочитано 106089 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #585 : Февраля 11, 2023, 10:55:17 »
Цитата: Mick_20 от Сентября 29, 2020, 08:30:37
Запустил преамп. Звук стал намного интереснее, но конечно далеко не меса. Чудес не бывает.
В месе скорее всего сильное влияние на конечный фирменный звук оказывает оконечник.
Часто встречается вышеозвученное мнение. Вопрос к гуру - а какие популярные в крафтовых разделах хайгейновые преампы являются более самодостаточным устройством и адекватно работают без родного оконечника? Чтоб, допустим, подключаться и в транзисторный AMT Tube Cake, и в звуковуху с импульсами.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89966
  • Репутация: +9898/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #586 : Февраля 11, 2023, 13:07:50 »
Салют, По факту любой где нет какой-то специфики типа отсутствия ООС и т.п. в мощнике.

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +86/-1
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #587 : Февраля 11, 2023, 13:08:31 »
Мне до гуру далеко, скорее отвечу как капитан очевидность)
Те что выпускаются в виде преампов)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89966
  • Репутация: +9898/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #588 : Февраля 11, 2023, 13:18:35 »
Лёха2009, Отнюдь. ну вот есть Месовский Ректо-преамп. По факту аналогичен сабжу в плане зависимости от мощника. Да, там есть эмкляция Модерн-режима, но до полноценного мощника это далеко.

Оффлайн TubeCrazyFan

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +69/-0
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #589 : Февраля 13, 2023, 14:04:26 »
Всем доброго времени суток!


Быть может, кто нибудь собрал, наигрался и готов продать (кликабельно). Ура! Завладел. Спасибо тем, кто отозвался в личке.

Алексей у себя на YouTube канале обозначил, что данный преамп в обозримом будущем будет не хило промодифицирован (питание, клин и ништяки).
Должно быть интересно и увлекательно! Будем поглядеть.

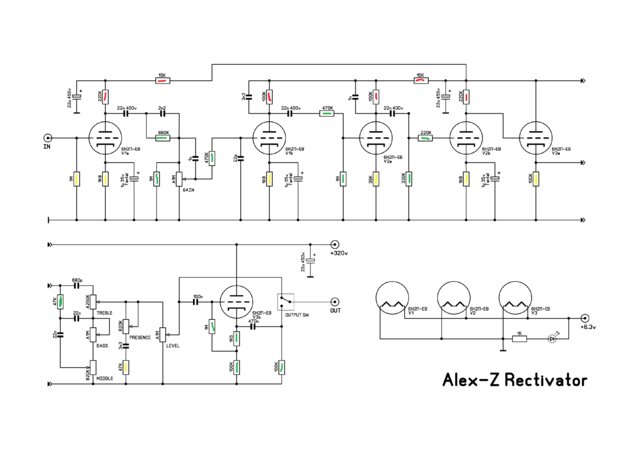

Приложенная схема (для сохранности истории) из описания к оригинальному видео: 🎥 youtu.be/M-fVBIID6Aw
Проштудировав данную тему, в ходе сверки приобретённого с рук преампа с авторской схемой, пригодились посты:

• Мощность резисторов (0.25 & 0.5 & 1 & 2 Вт, куда какие устанавливать)
• Типы конденсаторов и ещё о конденсаторах (Вольтаж, керамика & пленка и прочее полезное)
• Список деталей (имеются ссылки для наглядности)
• Другое питание (ещё вариант от Алексея Забродина)


P.S., Ничего не нашёл про заземление/экранирование при размещении в металлический корпус (или пластиковый обклеенный изнутри медью/алюминием).

■ Как правильно выполнить размещение платы в корпусе:
○ Куда (нужно ли) припаять провод на плате, чтобы затем прикрутить к корпусу?!
○ Гнёзда 6.3 мм металл/пластик (если оба металлических и будут прикасаться к металлическому корпусу)?!
○ Шесть потенциометров и кнопка прикасаются к стенке корпуса (металлического). Возникнет ли «земляная петля» (или ерунду несу)?!


Спасибо тем, кто решит отозваться!
« Последнее редактирование: Марта 19, 2023, 12:40:00 от TubeCrazyFan »

Оффлайн антошик

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #590 : Марта 20, 2023, 21:54:14 »
Братцы гитаристы паяльщикии любители дж-дж выручайте плиз.
Собрал преамп всё хорошо кроме.

При выкрученном гейне в ноль немного слышно слегка перегруженный канал.
Все остальные крутилки в ноль работают как надо отлично!
При вращении туда-сюда регулятор гейна посторонних звуков не издаёт.

А ещё если на гитаре крутилки в ноль или просто выдернуть гитару из преампа так сказать на холостом ходу слышу звук похожий на шуршание бумаги если её мять.
Если гейн в ноль то бумага не шуршит.
При активной игре не гитаре спустя время шуршание полностью пропадает.


Лампы менял разные много проверенные.
Карандашом стучал по лампам и слегка покачивал элементы все. Вдруг холодная пайка.
Панельки ламп чистил тщательно нашатырным спиртом.
Плата отмыта и очищена.
Шуршание бумаги на холостом ходу рандомное и не связано с действиями.


Думаю эти две беды связаны.
Гейн в ноль, нет шуршания, но слышно немного гитару в тракте.
Гейн на преампе прибавляю, но звук на гитаре в ноль, слышу шуршание бумаги.
Гейн прибавляю на преампе и играю активно, шуршание почти или полностью пропадает сразу или со временем.

Помогите пожалуйста советом.
Может кондер или резистор бракованный попался?!
« Последнее редактирование: Марта 20, 2023, 21:56:49 от антошик »

Оффлайн TubeCrazyFan

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +69/-0
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #591 : Марта 22, 2023, 11:50:09 »
Цитата: антошик от Марта 20, 2023, 21:54:14
Братцы гитаристы паяльщикии любители дж-дж выручайте плиз ...

 ... Думаю эти две беды связаны.
Гейн в ноль, нет шуршания, но слышно немного гитару в тракте.
Гейн на преампе прибавляю, но звук на гитаре в ноль, слышу шуршание бумаги.
Гейн прибавляю на преампе и играю активно, шуршание почти или полностью пропадает сразу или со временем.

Помогите пожалуйста советом ...


Здравствуйте!
Подобное описанное Вами чуть ранее частично обсуждалось.

(нажмите чтобы показать/спрятать)


Цитата: антошик от Марта 20, 2023, 21:54:14
... Думаю эти две беды связаны.

Может кондер или резистор бракованный попался?! ...

(нажмите чтобы показать/спрятать)

• Дробовый шум радиоламп (Вы меняли лампы)
• Некачественный ламповые панели (Вы тщательно протирали ламповые панели нашатырём)
• Холодная пайка (Вы воздействовали  карандашом)
• Грязная плата (Вы отмыли плату)
• Высохший электролитический конденсатор
• Токовый шум резистора
• Тепловой шум резистора
• Перегретый потенциометр
• Монтажная ёмкость

Выбирайте! Причин, к сожалению, множество.
Главное, — не впадайте в уныние.
Вы молодец, что в 2023 году занимаетесь ламповым DIY.
Ну а на совсем крайний случай, всегда можно приобрести с рук за пару тысяч AMT R1.
Для домашней игры не столь критична по звуку разница 🎥
https://youtu.be/PfGI-zbBsMc

Оффлайн антошик

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #592 : Марта 23, 2023, 14:10:18 »
TubeCrazyFan спасиб, хз мож пайка холодная где была и не контачило как надо. подплавил паяльником пайку всю немного  и стало хорошо.

Оффлайн TubeCrazyFan

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +69/-0
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #593 : Марта 23, 2023, 18:08:35 »
(нажмите чтобы показать/спрятать)


P.S., Возможно, кому-нибудь будет полезно.

• По «экранному земляному-корпусному вопросу», обозначенному мною выше.

Намедни тема появилась, возможно, в ней будут полезности.
Умные люди посоветовали ознакомиться с некоторой литературой, — прикладываю к сему сообщению.

* По итогу, разместил плату на резиновых ножках в металлический корпус, все потенциометры и тумблер прижимаются и касаются металлической поверхности корпуса. Шум/фон на минимуме. Результатом доволен.


• Мощность резисторов.

Идея человека с ником Лёха2009 вот в этом посте.
С последующими правками AZG тут и Bulldozerrr тут.

* Увеличенный вариант ранее опубликованного.

2428097-0

2428099-1

* Полезная информация о качестве & проверке резисторов и их влиянии на шум в аудио.
🎥 youtu.be/aj2cxmUbhKU


• Обновлённое трансформаторное питание.

Супротив уже упомянутому ранее посту об альтернативном питании от непосредственно созидателя; мною не было обнаружено в данной теме обсуждения упоминания ещё одного варианта, — улучшенного трансформаторного блока питания с увеличенными электролитическими конденсаторами.

* Это просто манна небесная для желающих уменьшить уровень шума в получаемом аудиотракте в домах с отсутствующим заземлением в розетках.

Лаконичное упоминание, ровно как и схема и сопутствующие файлы были обнаружены в данном авторском видео:
🎥 youtu.be/Pal0OMTYxSA

* Здесь же, можно послушать различие звучания конденсаторов!

2428143-2

* Все необходимые файлы в архиве Rectivator_Preamp_V1.1_(Power_update).
 ○ На макете основной платы преампа имеется небольшое отличие в номинале резистора (47К ► 22К) у регулятора «Presence».


• Альтернатива трансформатору ТП-134-Л061.

2428347-3

* Супротив ТП-134-Л061 на всем известной кибер-торгушке за пару сотен ₽ отлично подойдут:

Анодно-накальные броневой конструкции:
○ ТАН21-220-50
○ ТАН26-220-50
○ ТАН36-220-50
○ ТАН40-220-50
○ ТАН50-220-50
○ ТАН54-220-50
○ ТАН64-220-50
○ ТАН68-220-50

Анодно-накальные стрежневой конструкции:
○ ТАН78-220-50
○ ТАН82-220-50


• Информация о радиолампе 6н2п-ев(ер) и аналоге для пытливых умов.

2428390-4

* Приложен файл с детальными техническими характеристиками.


• «Rectivator» на AliExpress.
* Плата блока питания по этому материалу.


• «Rectivator» на Ozon.
* Плата блока питания по этому материалу.
« Последнее редактирование: Апреля 13, 2023, 13:13:13 от TubeCrazyFan »

Оффлайн Ron100

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #594 : Апреля 16, 2023, 00:32:36 »
Ребята, всем привет, такой вопрос: поставил все кондеры советские K73-17 (посмотрел видео Алексея с подбором разных кондеров). Звук получился "верхастый", "прорезной" и читабельный. Но лично на мой вкус мало "Панча", низа и плотности. Задумался о смене кондеров на Epcos (только они есть в доступности в ЧиД в моем городе).

Посоветуйте, есть ли смысл менять, и чем звук на Epcos отличается от советских К73-17?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89966
  • Репутация: +9898/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #595 : Апреля 16, 2023, 00:41:53 »
Ron100, Ставить надо полипропилен. ЭПКОС будет хорошо, какой конкретно тип смотрите по описанию. Но не забываем основной нюанс, что тот самый плотный и низастый звук дает мощник. Без него это все полумеры.

Из того, что доступно в ЧиД - B32683.
« Последнее редактирование: Апреля 16, 2023, 00:45:02 от AZG »

Оффлайн Ron100

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #596 : Апреля 16, 2023, 11:30:22 »
Цитата: AZG от Апреля 16, 2023, 00:41:53
Ron100, Ставить надо полипропилен. ЭПКОС будет хорошо, какой конкретно тип смотрите по описанию. Но не забываем основной нюанс, что тот самый плотный и низастый звук дает мощник. Без него это все полумеры.

Из того, что доступно в ЧиД - B32683.

Смотрел тип b32521, их можно ставить? Или лучше на 32683?  Под размеры 32683 придется всю плату преампа переделывать
« Последнее редактирование: Апреля 16, 2023, 11:33:07 от Ron100 »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5999
  • Репутация: +622/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #597 : Апреля 16, 2023, 11:50:25 »
Цитата: AZG от Апреля 16, 2023, 00:41:53
Из того, что доступно в ЧиД - B32683.

у меня одного в ЧИД нет эпкоса в инет магазине? :o

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3895
  • Репутация: +642/-7
  • хейтер и пессимист :crazy:
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #598 : Апреля 16, 2023, 12:54:44 »
Цитата: Spero_In_Inteligo от Апреля 16, 2023, 11:50:25
у меня одного в ЧИД нет эпкоса в инет магазине? :o

Мёд эпкос это очень странный предмет:
Он как бы есть, но его как бы нет  :crazy:

Позиций дофига, но все под заказ 10-12 недель.....

штош... Начинаем делать анало-говнет - К78-2, К73-16  и К53-16 спасут отцов Русского гитарного DYI   8) ;D
« Последнее редактирование: Апреля 16, 2023, 13:20:38 от Alex_SG »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8013
  • Репутация: +2359/-17
  • Atypique
Re: Собираем гитарный ламповый преамп по мотивам Mesa Rectifier - Видео
« Ответ #599 : Апреля 16, 2023, 13:49:47 »
Цитировать
Звук получился "верхастый", "прорезной" и читабельный. Но лично на мой вкус мало "Панча", низа и плотности. Задумался о смене кондеров

Определённо где-то не хватает ёмкости конденсаторов и это сушит низы.
Перед монтажом конденсаторов не особенно доверяйте написанному на них - при допустимом разбросе номинала в 10% конденсаторы 22 нФ совершенно законно могут иметь и 20 нФ, и 24 нФ.

https://disk.yandex.ru/i/0mixkj4XvPdy8w

Здесь конденсатор категории J (+/-5%) находится у нижней границы номинала, а что творится с конденсаторами категории К (+/-10%)?
Доверяй, но проверяй! ;)
