После громкости, все соответствует принципиальной схеме.

Да, еще важно, по поводу конденсатора на входе 0,22 мкф. Мы тут когда то бутели о важности этого конденсатора и почему его в одни усилки ставят, в другие нет.
https://guitarplayer.ru/index.php?topic=363385.0
Пришли к выводу что апендицит и нафик не нужен. Теперь вот наигрался, наслушался, с уверенностью скажу, что он нужен! Вот не зря его производитель поставил. С этим конденсатором звук становиться как бы собранее, сформированее, обрезается лишнее . Особенно это заметно при максимальном гейне и на гитарах с жирным и мощным выхлопом.

Привет
Я тут усилитель 2 такт собрал, свистел, некорректно рабртал. Следом 1 такт ,поты те же поставил. Та же шняга. Нашлось пара потов с партии что год назад покупал,альфа ,как и эти. Все стало на свои места . А я ипался)))

... и добавил:

Так же греч собирал. Там кондер на вход стоял , то же ,с ним лучше было ,высоких добавляло,яркости что ли

После громкости, все соответствует принципиальной схеме.

Поставь перед и все будет нормально. После вольюма только на больших уровня сигнала работатет нормально.

Ден2, сказать что просто низ подрезает не совсем правильно, хрен его знает как объяснить. Оранж ТТ сам по себе не особо низастый. Такое впечатление что звук как бы в рамки загоняет, четче звучит что ли. Может правда исключает инфранизкие частоты, чем делает сигнал более читаемей

Откуда там инфранизам взяться? При таких больших импедансах влияние 220нФ на низы вообще не должно быть, а, скорее всего, это влияют сами паразитные параметры конденсатора

При его настройке пришлось несколько раз вынимать плату, после откручивания пластиковых разьемов, вместе с гайками сошел и лапоть краски. Так произошло сразу в нескольких местах.

у kudo есть краски по ржавчине (они сразу с грунтом)
на дюрале я специально отверткой долбал - не отлетает
бывают точно болотный цвет (типа бронза звать), серебристый (красиво с ним смотрится)
ей типа можно красить прямо на улице по ржавому металлу

Ну так переставь тон до громкости и не задавай вопросы, на которые никто не знает ответ

Я люблю когда все схемотехнически соответствует оригиналу.. Они ведь почему то не перенесли его к анодам фазика Думаю   Trace Elliot  ,  так вроде звали создателя ,  не от фонаря установил TONE там где он есть.. А он чувак очень скурпулезный.
Никто не знает ,  значит я узнаю и разберусь

Конечно "А" . Брал вот тут http://pedal-parts.com/ru/



Я люблю когда все схемотехнически соответствует оригиналу.. Они ведь почему то не перенесли его к анодам фазика Думаю   Trace Elliot  ,  так вроде звали создателя ,  не от фонаря установил TONE там где он есть.. А он чувак очень скурпулезный.
Никто не знает ,  значит я узнаю и разберусь

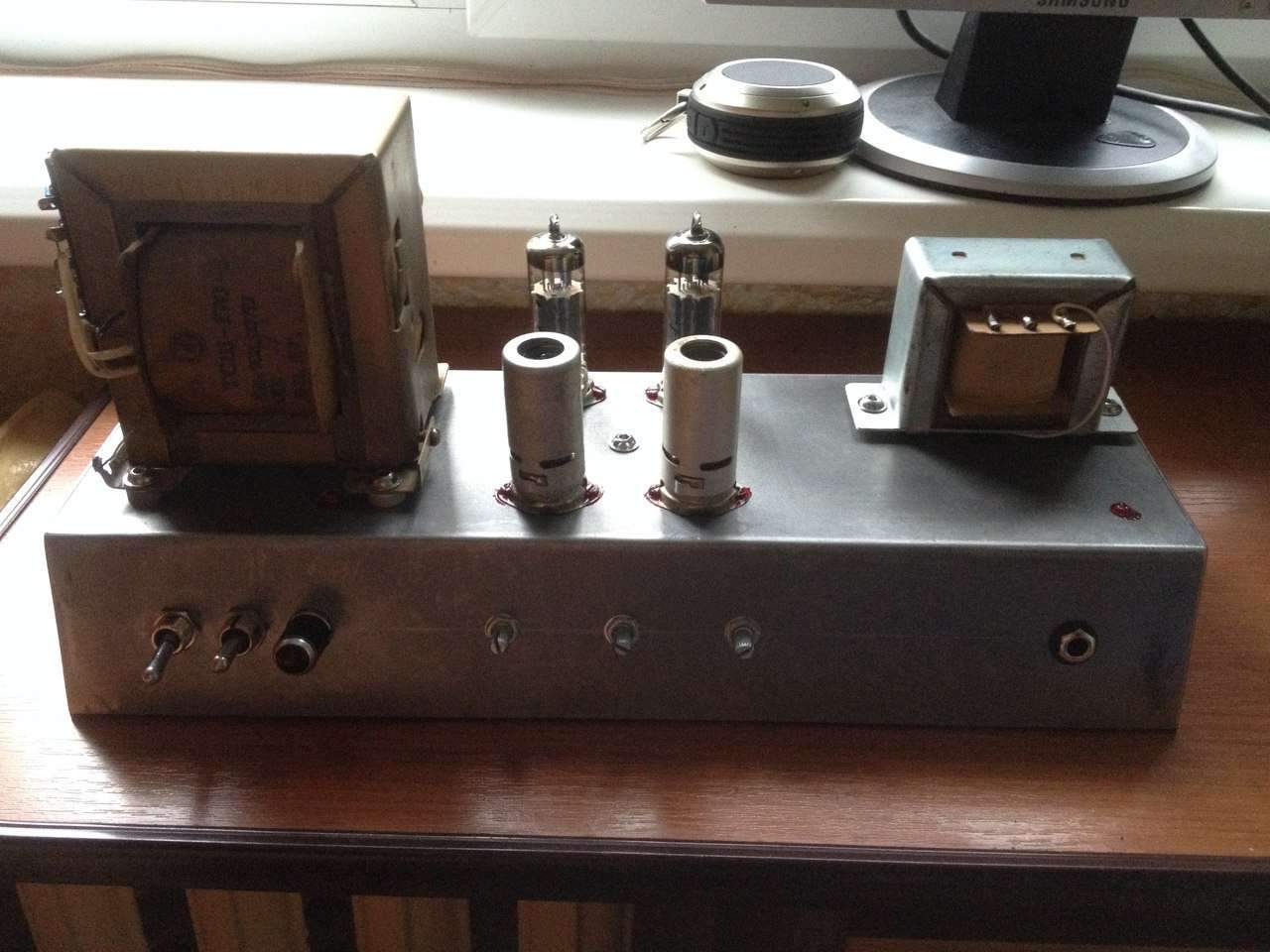

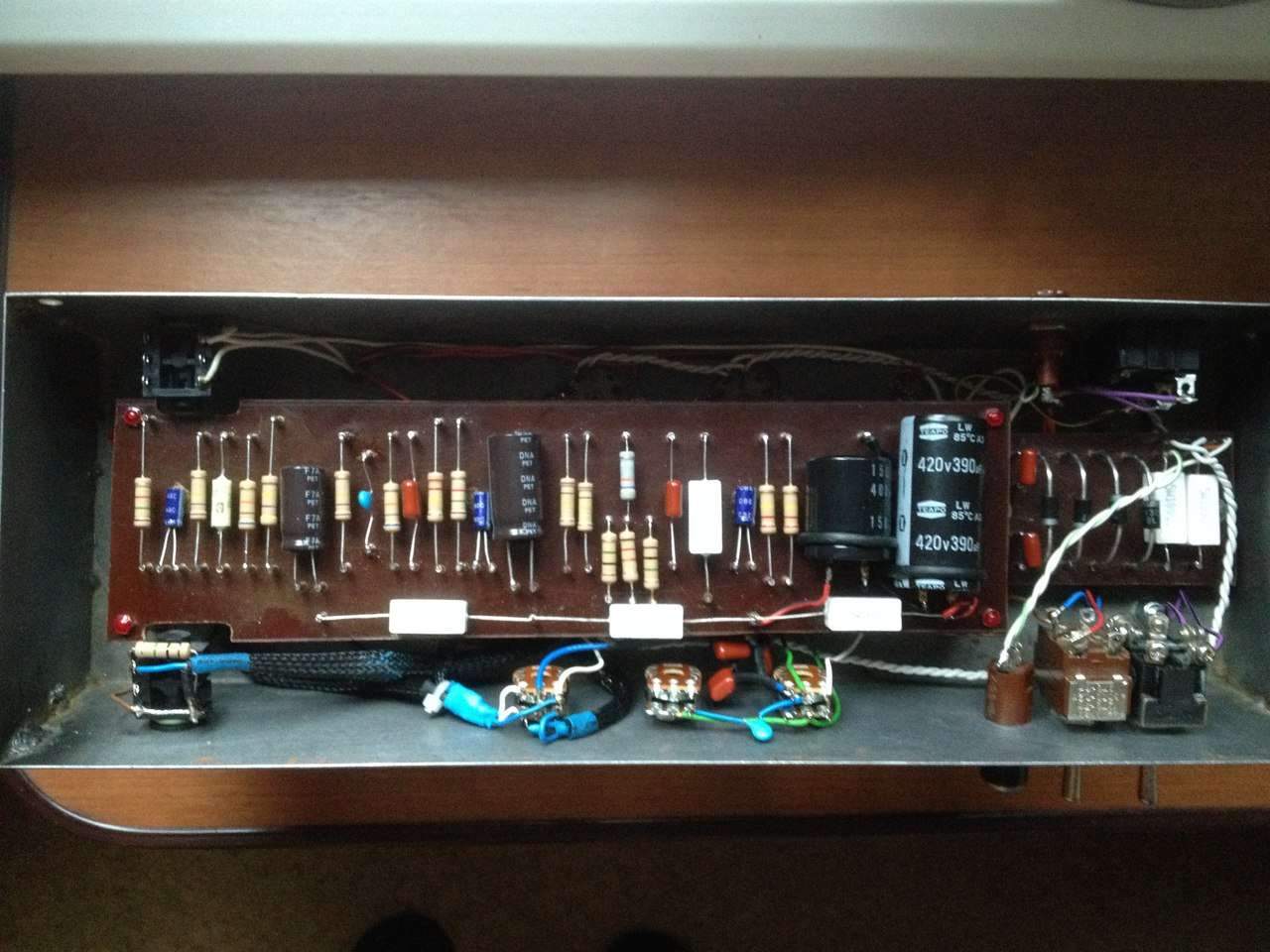

Ну как, разобрались? Тоже собрал клон тини террор, действительно регулировка тембра становится ощутимой только на высоких уровнях громкости. Вот чешу репу, переставить его ближе к фазику, или оставить как есть... А вообще, апарат обладает бодрым перегрузом, несмотря на всего два триода в преде, малыш с характером, не ожидал) Только доделал электрическую часть, осталось корпус допилить, чтоб полноценная башка получилась.
