Oldvist может быть, но я собравши два экземпляра пришел к убеждению, что в связи с конструктивной особенностью терора (этот сдвоенный регулятор гейна и большое усиление) нужно очень дотошно все разводить. Например, в моем варианте плату нужно заземлять обязательно на каждой из 4-х сторон, в противном случае наводка.

... и добавил:

Нашел твой усилок  и статью  , вещь
Хотя монтаж там так же альтернативный, но ты ставил детали вокруг панелек и без длинных соплей от платы до ламп, поэтому возможно и добился его нормальной работы.
Тут , так же вроде все "накомкано" с первого взгляда, а присмотрешся, а нет, все по уму.

Со всем сказаным согласен!  Поэтому лучше уж сначала максимально обезопасить себя от будущих проблем.

Генн , не хочется тебя расстраивать, но с такой компоновкой и монтажом он даже если запустится, то фон и наводки вряд ли победить удастся.

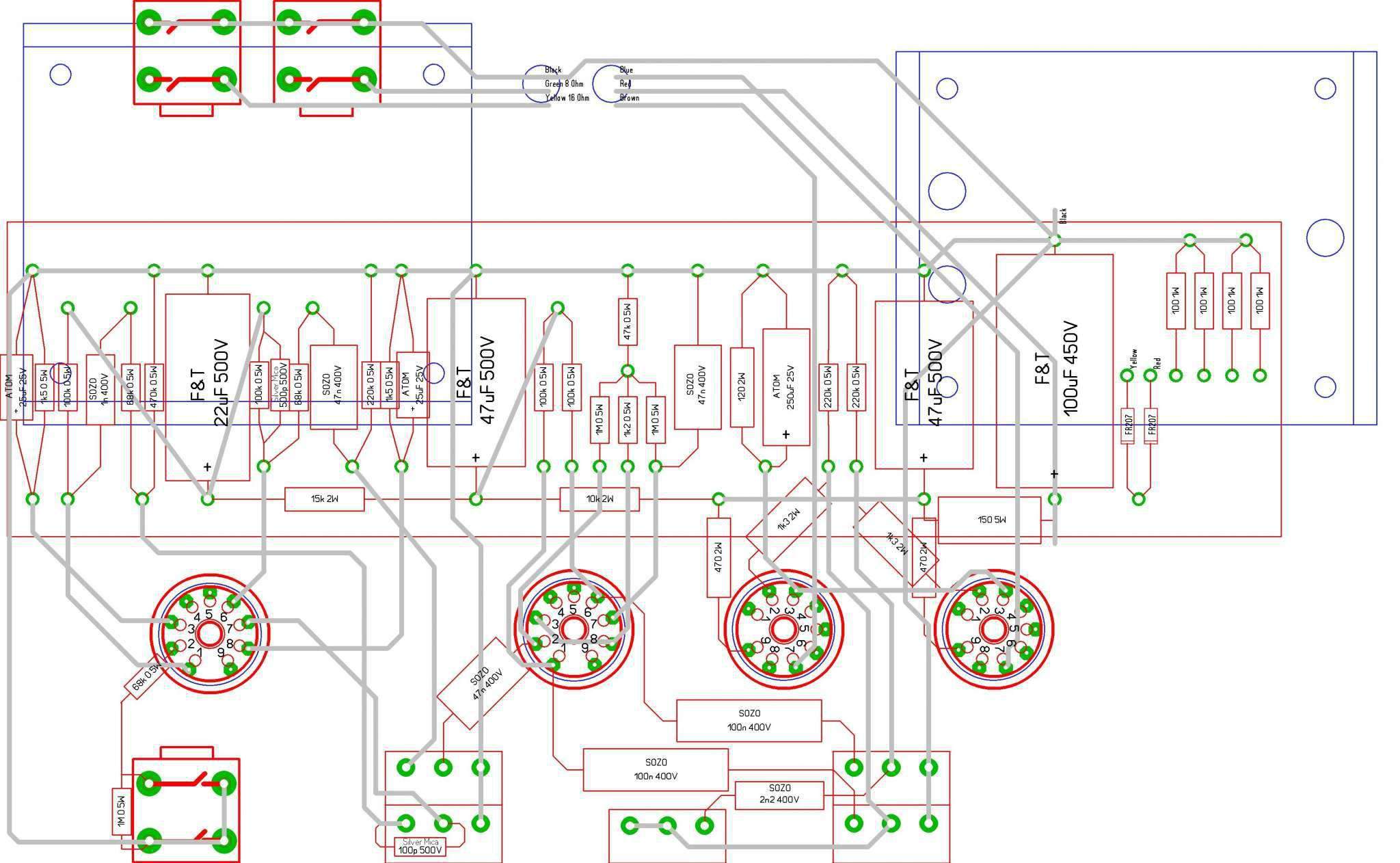

Вот хотя бы посмотри к примеру: (Ссылка на вложение)
и вот кто то делал, правильность я не проверял!
(Ссылка на вложение)

Лампы установлены не оптимально. Слишком много длинных соплей и переплетений идет от ламповых панелек и т.д.

Я собирал именно по этой лейке, только лампы кучнее скомпоновал. И честно говоря, я не заметил склонности этого аппарата к возбудам. Так что, схема проверена, можно смело по ней собирать.

Leronchik, ну в данном случае, сигнал не проходит именно по причине неправильной распайки джекового входного гнезда. Резистор на 1 МОм припаян правильно. А резистор на 68 кОм (маленький голубенький с синей, серой и оранжевой полоской) нужно перепаять на ту же сторону, где 1 МОм припаян. Ну а с фоном и возбудами, вероятно, автор еще столкнется, хотя бы потому, что провода к потенциометрам очень длинные, и не в экране. К потенциометру гейна нужно непременно провода в экране, иначе засвистит. Ну и экранирующий колпачок на лампу было бы логичней поставить на входную лампу, а не на баллон фазоинвертора. Хотя... в этом аппарате экранные колпаки ни на что не влияют, проверял. Что с колпаками, что без них. По сути, не такой уж тут хайгейн.

Генн, попробуй для начала подать сигнал на вход ФИ. проверить, что работает оконечник. дальше по каскадам проверять

... и добавил:

ну и есть ли земля на входе?) а то по фото так же не было её

Dying Fetus правильно говорит, подключай все поочередно и пробуй покаскадно. Начни с выходника, проверь напряжение на резисторе в катоде, коснись АККУРАТНО  отверткой резисторов на управляющих сетках выходных ламп, должен быть чистый фон. Далее пробуй коснись входа фазоинвертора (фон должен быть на порядок сильнее, громкость должна регулироваться, возбуда никакого не должно быть) и так далее.

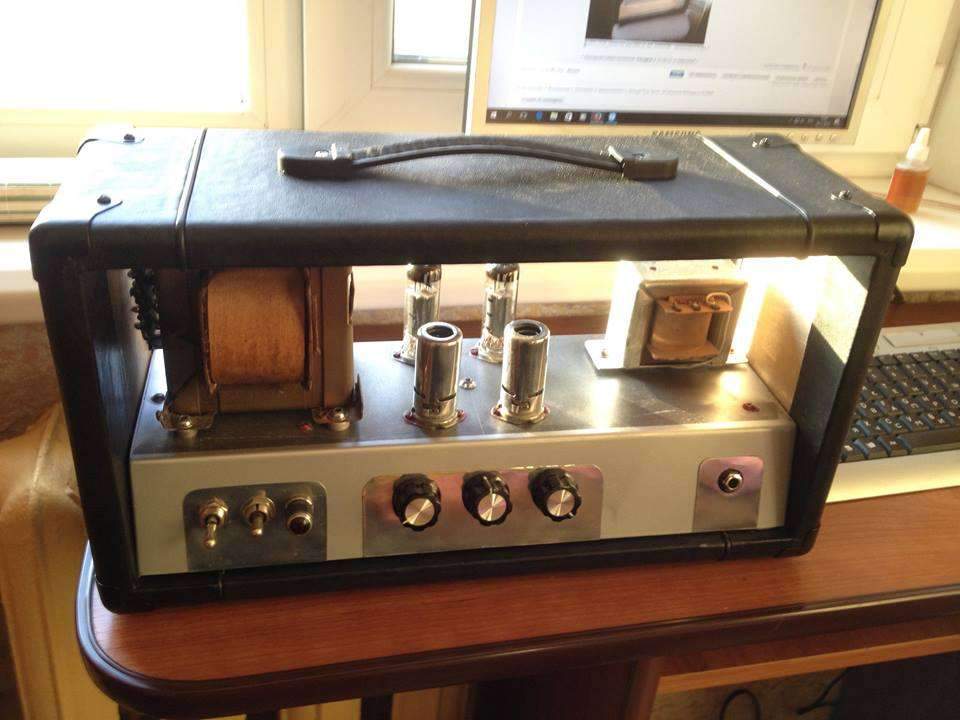

Я один из своих разобрал, хочу низ перекрасить и изменить метод нанесения логотипов. Хрен его знает зачем, стоял, работал отлично, все вроде красиво было, но руки чего то зачесались

Закончил покраску и нанесение рисунков на корпус методом декалей. Небольшой отчет :
Вырезаем и намачиваем переводимый рисунок
(Ссылка на вложение)
Переносим на корпус и аккуратно промокаем
(Ссылка на вложение)
(Ссылка на вложение)
Получаем результат
(Ссылка на вложение)
(Ссылка на вложение)
Покрываем сверху несколькими слоями прозрачного лака, подсушиваем и вуаля...

Привет. Довольно геморойно
