собрал кранч бокс
« : Сентября 11, 2011, 17:02:00 »
собрал кранч бокс по этой схеме.
всё сразу заработало без свистов и шума.НО!
гейн на полную,только тогда звучит адекватно(говорю как обладатель оригинала) в других положениях сплошная вата! :pozor:
тон на полную - в других положениях катастрофически не хватает яркости и читаемости.

что сделал я что-бы выпутатся из лажи-1.поставил перемычку вместо R4 - увеличился гейн(почти как в оригинальной педали)
сменил диоды вначале на германиевые(Д2 советские )-немного поднялся гейн. в последствии 914 -тоже самое только позлее...опять таки оригинальная примочка круче по гейну.но дж-дж уже приобретает реальную основу.

делаю не в первый раз всяческие схемы из инета,но в реальности  100 процентно заработал только 808 скример.

может изначально в схемы заложена ошибка и только реальный пацан сможет ивидеть её?
что скажете про схему?
детали все прозванивал,промерял,микросхемы купил в чипе по 80 руб. они их на месте проверяют.
но всё равно не тот результат!

а тут клонов её делают ,даже за деньги. вот подскажите плизз,что делать?
« Последнее редактирование: Сентября 11, 2011, 17:07:55 от foxotik »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: собрал кранч бокс
« Ответ #1 : Сентября 11, 2011, 17:08:19 »
Схема полностью рабочая, собирал дважды, проблем нет. Гейна очень много, я даже во втором экземпляре его слегка уменьшил в схеме.
Звучит отлично, как и оригинал. Вероятнее всего где то у тебя косяк.
Резистор R4 поставь на место.
« Последнее редактирование: Сентября 11, 2011, 17:10:54 от runing »

Оффлайн foxotik Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 445
  • Репутация: +37/-10
  • я приду за тобой....
Re: собрал кранч бокс
« Ответ #2 : Сентября 11, 2011, 18:08:16 »

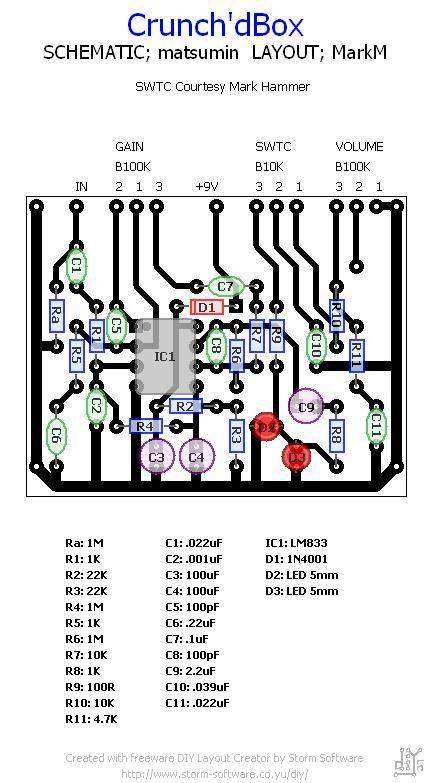

вот платка в моём случае.со схемой расходятся тока названия некоторых резисторов и кондёров.презенс упрощён и укрощён,на гейне это никак не отражается.
обратите внимание на входе добавлен резистор 1 мом. не мешает он делу партии? в принципе он только вх. сопротивление поднимает..


ребята,плизз дайте печатку рабочую-проверенную :rolleyes:
« Последнее редактирование: Сентября 11, 2011, 18:10:12 от foxotik »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: собрал кранч бокс
« Ответ #3 : Сентября 11, 2011, 18:20:57 »
Цитата: foxotik от Сентября 11, 2011, 18:08:16
ребята,плизз дайте печатку рабочую-проверенную :rolleyes:

Так у тебя же в тумбочке оригинал лежит  :o
Почему не перерисуешь?

* Distortion - MI Audio Crunch Box - Layout Big Louis.pdf (210.15 КБ - загружено 283 раз.)

[ Указанное вложение недоступно ]

... и добавил:

На регулятор тембра нужен потенциометр с характеристикой "С" - антилогарифм.

[Вложение удалено администратором в связи с изменением политики хранения файлов на форуме. Приносим свои извинения.]
« Последнее редактирование: Сентября 11, 2011, 18:24:11 от runing »

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +143/-0
    • Ламповая лаборатория
Re: собрал кранч бокс
« Ответ #4 : Сентября 11, 2011, 20:27:43 »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: собрал кранч бокс
« Ответ #5 : Сентября 11, 2011, 20:43:38 »
Цитата: Aleksander8 от Сентября 11, 2011, 20:27:43
Чьё исполнение?

Исполнение "кранчбокса" моё, исполнение музыкальной композиции, моего приятеля музыканта.

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +143/-0
    • Ламповая лаборатория
Re: собрал кранч бокс
« Ответ #6 : Сентября 11, 2011, 20:47:00 »
Ваш приятель неплохо играет.
Что за эффект, типа ревера используется? Или программный?
Каков уровень гейна?
Получилось вкусно.
« Последнее редактирование: Сентября 11, 2011, 20:48:38 от Aleksander8 »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: собрал кранч бокс
« Ответ #7 : Сентября 11, 2011, 20:54:05 »
Цитата: Aleksander8 от Сентября 11, 2011, 20:47:00
Ваш приятель неплохо играет.
Что за эффект, типа ревера используется? Или программный?

Это игралось под "минусовку", потом наложен примитивный "холл". Я всегда был такого мнения, что дело не в эффектах и педалях, а в умении обращаться с инструментом.
По поводу приятеля, так он в этой теме во всех видеоклипах играет.

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +143/-0
    • Ламповая лаборатория
Re: собрал кранч бокс
« Ответ #8 : Сентября 11, 2011, 21:00:07 »
Про минусовку понятно и слышно. Как накладывался холл?
Судя по звуку, гейн далеко не на всю катушку. Интересно, на сколько?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: собрал кранч бокс
« Ответ #9 : Сентября 11, 2011, 21:34:34 »
Цитата: Aleksander8 от Сентября 11, 2011, 21:00:07
Про минусовку понятно и слышно. Как накладывался холл?

Игралось в квартире, с использованием моего Marshall Plexi, громкость на грани лёгкого брейкапа, мастер громкость так, что бы в подъезде нас не было слышно. Писалось в программу SawStudio, в этой проге есть базовые плагины, выбрали простой холл и всё.

Цитировать
Судя по звуку, гейн далеко не на всю катушку. Интересно, на сколько?

В кранчбоксе вообще то много гейна, я его в схеме уменьшаю, потому что максимальные положения регулятора не играбельны.
В схеме из первого поста, резистор R3 - 2k4,  конденсатор С5 - 100n
При записи регулятор гейна был примерно на половину.

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +143/-0
    • Ламповая лаборатория
Re: собрал кранч бокс
« Ответ #10 : Сентября 11, 2011, 21:45:00 »
Ясно. Спасибо.

Оффлайн foxotik Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 445
  • Репутация: +37/-10
  • я приду за тобой....
Re: собрал кранч бокс
« Ответ #11 : Сентября 12, 2011, 00:41:53 »
пот  тона  с индексом С мне не знаком. видимо с логарифмом В не совсем корректно управлять  .
« Последнее редактирование: Сентября 12, 2011, 00:47:15 от foxotik »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: собрал кранч бокс
« Ответ #12 : Сентября 12, 2011, 07:32:21 »
foxotik, В - линейный, А - -логарифм.... ???

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: собрал кранч бокс
« Ответ #13 : Сентября 12, 2011, 08:06:30 »
Цитата: foxotik от Сентября 12, 2011, 00:41:53
пот  тона  с индексом С мне не знаком.

Познакомься, их называют ещё "Reverse Audio".
« Последнее редактирование: Сентября 30, 2012, 19:18:25 от runing »

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: собрал кранч бокс
« Ответ #14 : Сентября 12, 2011, 10:26:32 »
если ты собрал по проверенной схеме и у тебя что то не так, как у других, то надо искать косяки, а не вставлять костыли.
