Re: собрал кранч бокс
« Ответ #60 : Марта 28, 2018, 10:13:28 »
Лучше ли Шоттки или нет? Порог ограничения напрямую влияет на гейн: вдвое меньший порог равнозначен двукратному увеличению гейна.
Нужно ли это, вопрос индивидуальный, ибо запас по усилению здесь и так огромный. Но Шоттки имеют звук чуть более мягкий...  :)

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: собрал кранч бокс
« Ответ #61 : Марта 28, 2018, 11:08:59 »
Geezer, Там где в данном случае ставится Шоттки - он никак на гейн не влияет - это защита по питанию от переполюсовки.

... и добавил:

merkurev, Да, изначально именно так и пробовал. Но - меняется весь звук с ним, поэтому - конкретно в данном случае - большее корректный эффект был от уменьшения межкаскадного конденсатора.
« Последнее редактирование: Марта 28, 2018, 11:10:44 от Tander »

Оффлайн merkurev

  • Завсегдатай
  • ***
  • Сообщений: 443
Re: собрал кранч бокс
« Ответ #62 : Марта 28, 2018, 13:37:46 »
Корректный, пока Гейн не находится в максимуме. Получается тонкий звук.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12767
  • Atypique
Re: собрал кранч бокс
« Ответ #63 : Марта 28, 2018, 14:53:37 »
Насчёт защиты по питанию с минимальными потерями: весьма уместны также германиевые импульсные диоды типа Д310 и им подобные  :)

Оффлайн sasha_g

  • Новичок
  • *
  • Сообщений: 67
  • Зарегистрированный
Re: собрал кранч бокс
« Ответ #64 : Апреля 07, 2018, 00:52:52 »
Цитата: Tander от Марта 26, 2018, 18:31:01
Шоттки - это больше так, для проформы. Я не думаю что разница в 0,3в в твоем случе как-то отразится на звуке. Хотя бы тот же 1N5818  BAT42  и тп.
Насчет светодиодов - я для себя давно уже определился с диодами в кранчбокса, красные, с красной линзой, 5мм, с большой силой свечения (выше 500мКд).
Подскажите пожалуйста, собрал и запустил Кранч, всё работает, но индикаторный светодиод работает наоборот, тоесть, включаю эффект, диод гаснет, включаю чистый звук, диод загорается, как так?))) Подключал по такой схеме...

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: собрал кранч бокс
« Ответ #65 : Апреля 07, 2018, 06:08:08 »
Кнопка включения на 2 группы контактов - одна группа на вход, другая на выход (по феншую). Для подключения светодиода используется третья группа (кнопка с 3 группами контактов). Если используется кнопка с 2-мя группами, то для подключения светодиода нужно заюзать схему миллениум байпасса - Millenium bypass (гугл в помощь).

Оффлайн sasha_g

  • Новичок
  • *
  • Сообщений: 67
  • Зарегистрированный
Re: собрал кранч бокс
« Ответ #66 : Апреля 07, 2018, 07:34:30 »
Цитата: halvalife от Апреля 07, 2018, 06:08:08
Кнопка включения на 2 группы контактов - одна группа на вход, другая на выход (по феншую). Для подключения светодиода используется третья группа (кнопка с 3 группами контактов). Если используется кнопка с 2-мя группами, то для подключения светодиода нужно заюзать схему миллениум байпасса - Millenium bypass (гугл в помощь).
Понял, тогда буду с 3PDT кнопкой подключать) Спасибо большое

Оффлайн sasha_g

  • Новичок
  • *
  • Сообщений: 67
  • Зарегистрированный
Re: собрал кранч бокс
« Ответ #67 : Апреля 25, 2018, 22:37:06 »
Подскажите пожалуйста. Собираю по такой схеме Кранч бокс (взят отсюда, немного доделал лейку, http://chas-music.ru/2017/09/05/mi-audio-crunch-vox/) и там указан какой то редкий номинал плёнки, на 12nF, не могу найти такой, можно его заменить другим номиналом?

« Последнее редактирование: Апреля 25, 2018, 23:13:09 от sasha_g »

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: собрал кранч бокс
« Ответ #68 : Апреля 26, 2018, 05:23:15 »
Тебе принципиально со спикерсимулятором?

Оффлайн sasha_g

  • Новичок
  • *
  • Сообщений: 67
  • Зарегистрированный
Re: собрал кранч бокс
« Ответ #69 : Апреля 26, 2018, 08:20:02 »
Цитата: halvalife от Апреля 26, 2018, 05:23:15
Тебе принципиально со спикерсимулятором?
ну обычный Кранч я собрал уже, хочу теперь этот с модом сделать..)
Ура! Короче нашел плёнку на 12n, на diy-tubes ))
тут еще в схеме косяк не большой, первый контакт микросхемы LM833 висит в воздухе, его надо соединить с пятаком 100р
« Последнее редактирование: Мая 08, 2018, 14:42:44 от sasha_g »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: собрал кранч бокс
« Ответ #70 : Апреля 27, 2018, 10:16:25 »

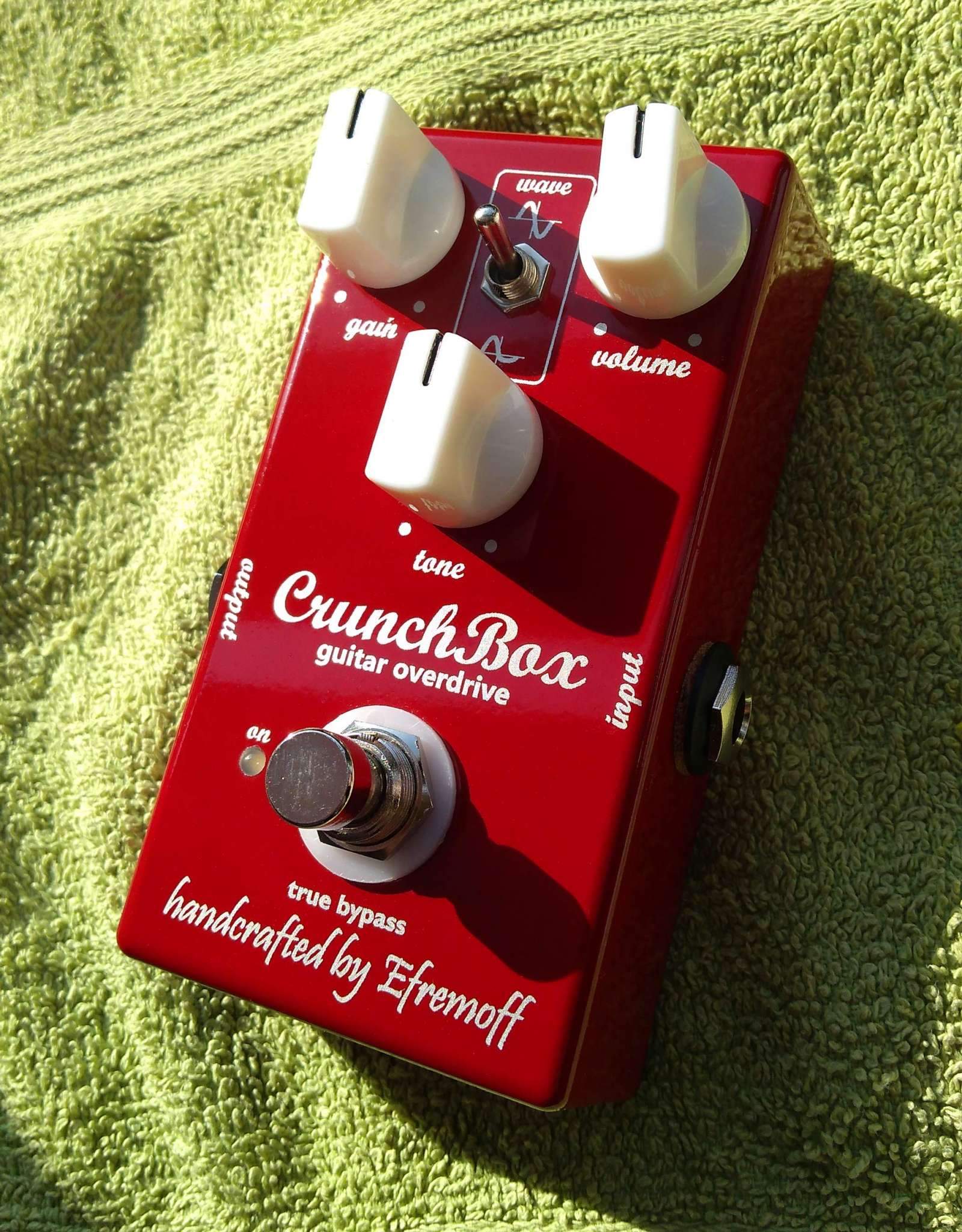

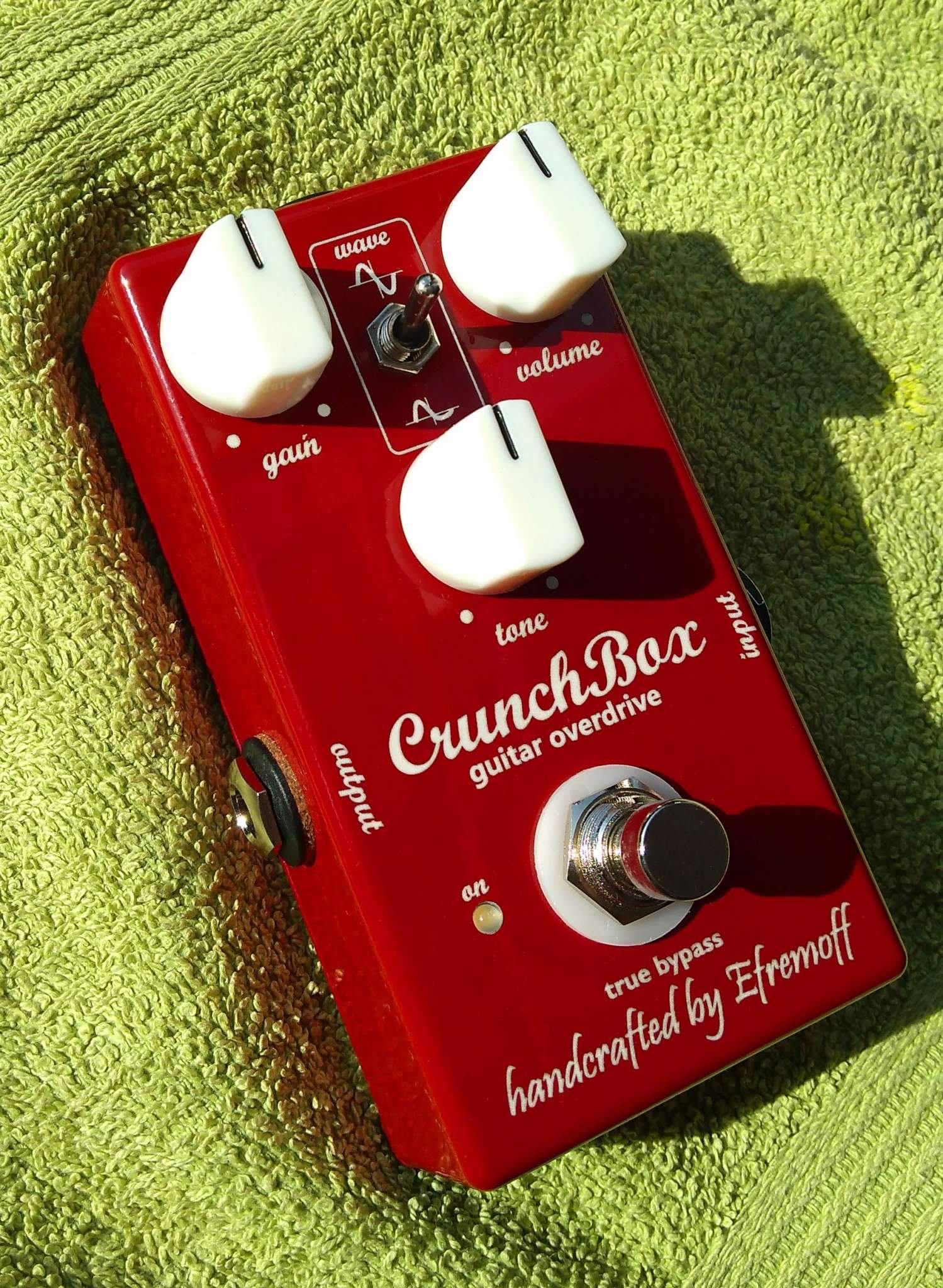

Тем временем я эксперементирую с классикой. Добавил асиметричный клиппинг (2+1 светодиод), на переключателе. Ну и кончилась черная краска, задул красным. :)
Такой вот пепелац получился:

2276488-0     2276490-1

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12767
  • Atypique
Re: собрал кранч бокс
« Ответ #71 : Апреля 27, 2018, 10:40:31 »
Tander, изумительно смотрится! Респект :)

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: собрал кранч бокс
« Ответ #72 : Апреля 27, 2018, 23:49:45 »
Цитата: Tander от Апреля 27, 2018, 10:16:25
Тем временем я эксперементирую с классикой. Добавил асиметричный клиппинг (2+1 светодиод), на переключателе. Ну и кончилась черная краска, задул красным. :)
Такой вот пепелац получился:

(Ссылка на вложение)       (Ссылка на вложение)
Ты смотрю любитель кранчбоксов,  сколько уже их наклепал,  моденные?

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Re: собрал кранч бокс
« Ответ #73 : Апреля 28, 2018, 17:16:49 »
В месяц стабильно 2-3 штуки уходит. Все с мелкими модами - то конденсатор в обвязке ОУ чуть другой, то ассиметрия переключаемая, то еще чо нить. :) Бывает и не моденные делаю.

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: собрал кранч бокс
« Ответ #74 : Апреля 28, 2018, 17:31:01 »
С учетом простоты весьма не дурно звучащая прима.  Слегка низастая только (ну или у меня так)  - как лучше подлечить,  не потеряв характер,  уменьшить проходную емкость?
К слову,  удвоитель питания чего дает или это лабуда все?
