Всем привет. Собрался с духом, и решился тоже собрать чамп. По схеме AA764, с небольшими модами. Хоть и без претензий на ТруЪ, но, поскольку эту тему прочитал "от корки до корки", и чтобы не плодить похожие темы, буду отписываться тут. Собирать буду из того, что есть в тумбочке, и в формате маленькой головешки. А "в тумбочке у меня есть следующее:

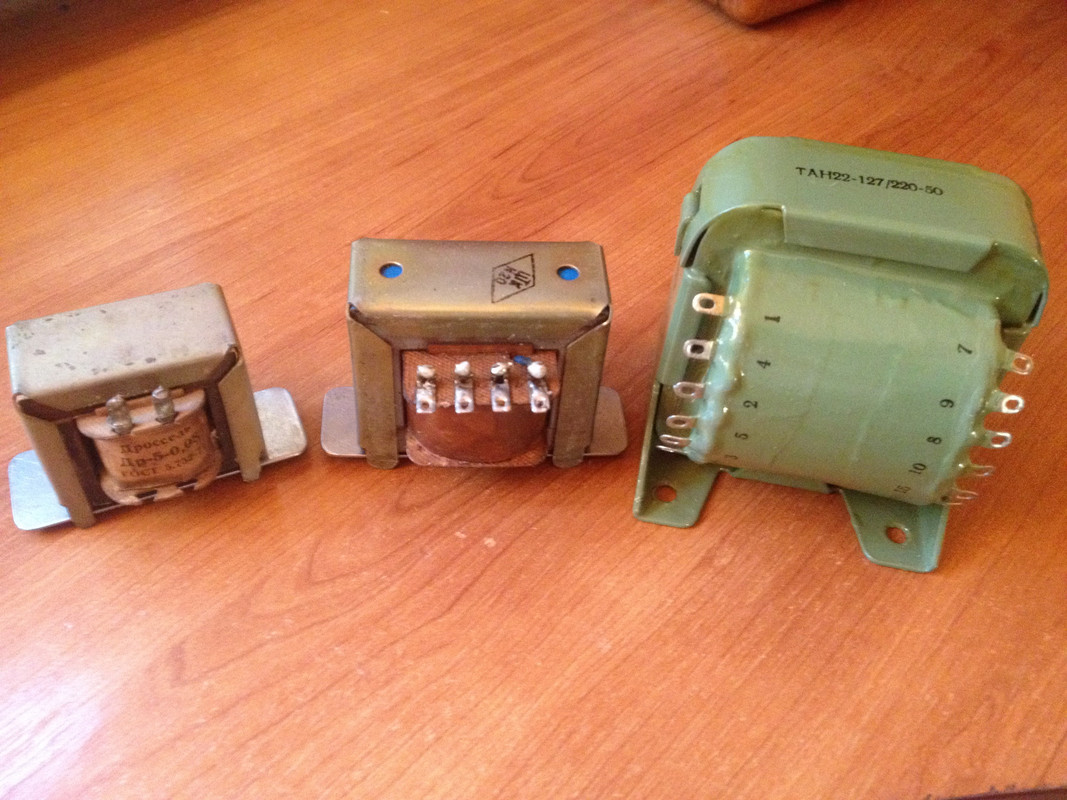

Моточные изделия.
1. Силовой трансформатор - ТАН-22. Не самый лучший вариант, знаю. Попробую скомутировать обмотки, чтобы было 324-0-324. Для этого к обмотке 224 В прибавлю обмотку 125 В, и обмотку 25 В включу в противофазе. Аналогично на второе плечо.
2. Выходной трансформатор - ТВ3-Ш.
Перебрал железо, проверил зазор. Проварил в воскопарафине.
3. Дроссель - ДР5-0.08 Вполне подходящяя железяка.

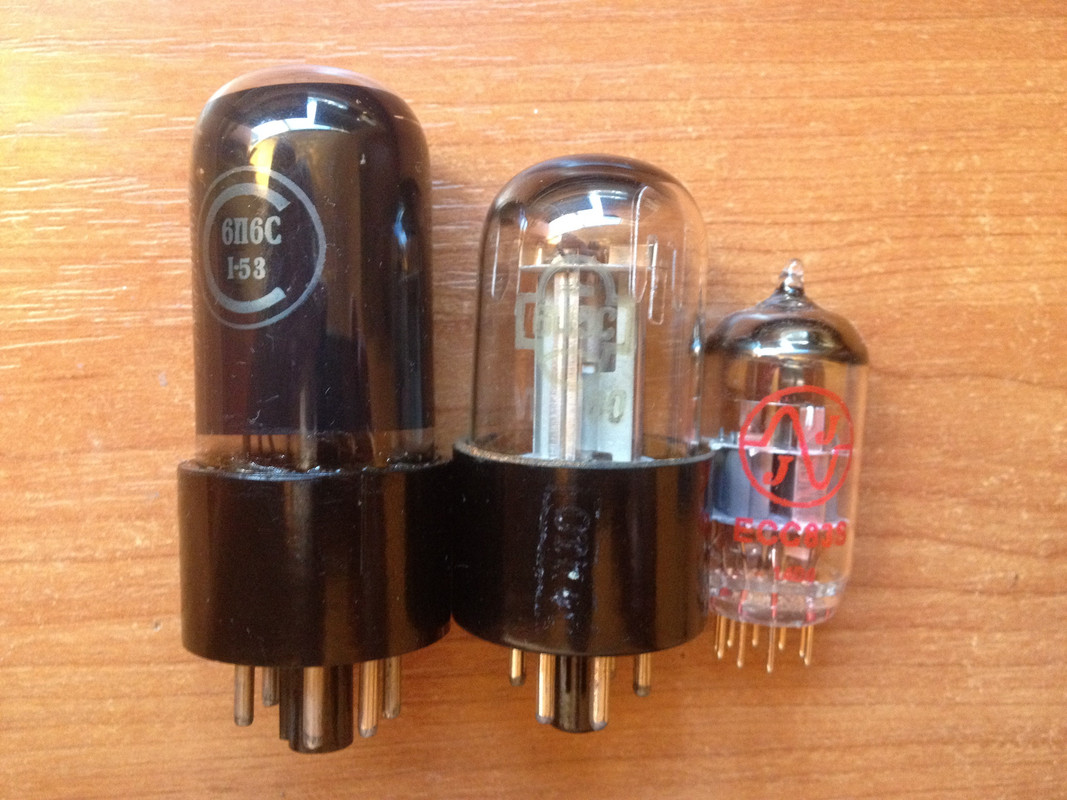

Лампы.
1. В качестве выпрямителя будет отечественный кенотрон 6ц5с. Просто потому, что он у меня есть, в количестве. Ну и габарит удобный, и по накалу мало кушает.
2. В предусилителе JJ ECC83S.
3. В оконечнике 6П6С "Светлана" 53 года выпуска. Заметил, что старые светлановские лампы очень хорошо держатся под высокой напругой, в отличии от более молодых саратовских собратьев. В перспективе возможно заменю на 6V6GT.

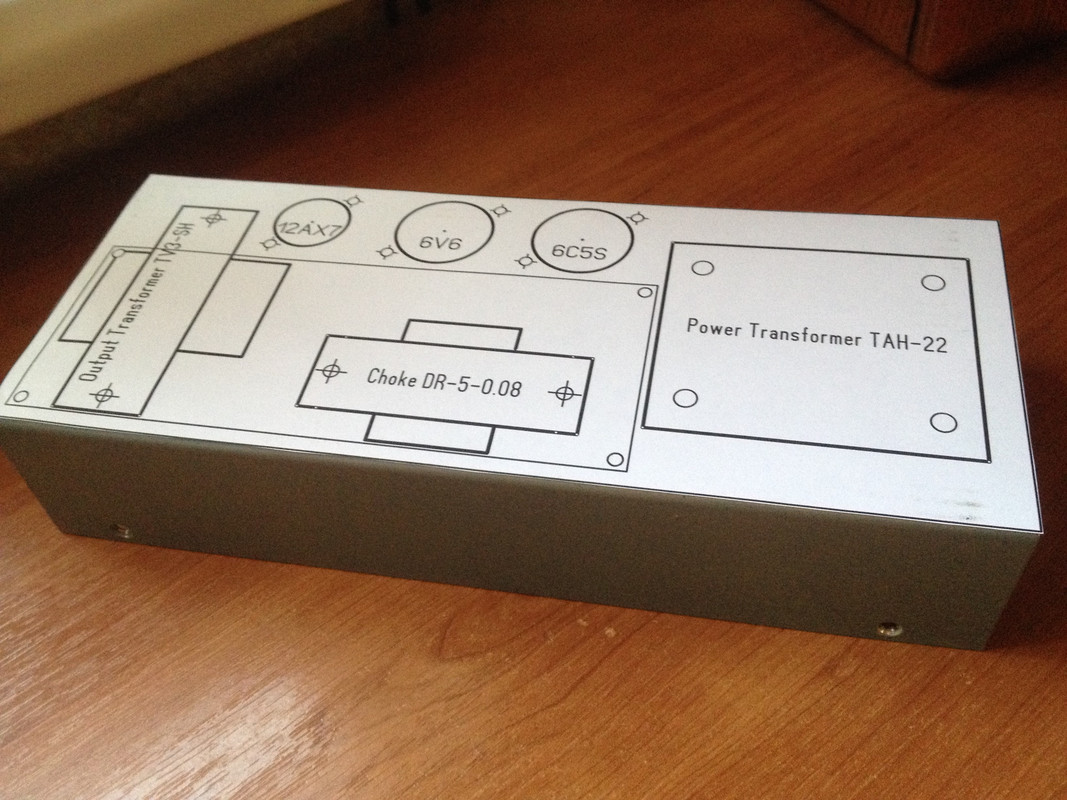

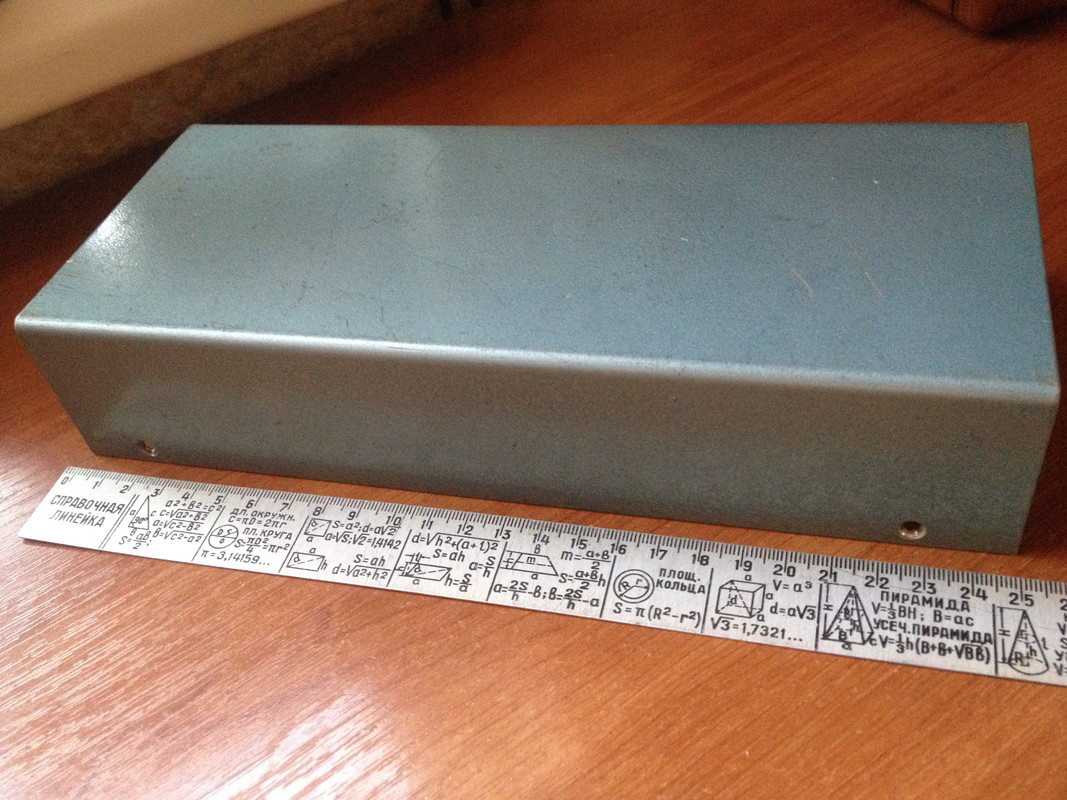

Шасси. 2 мм алюминий. Размер 250х10х50. Просто было в тумбочке. Нужно же куда-то его задействовать)
Примерка показала, что все помещается в аккурат впритирку.
К шасси уже заготовил фронтальную фальшпанель из полированной нержавейки.

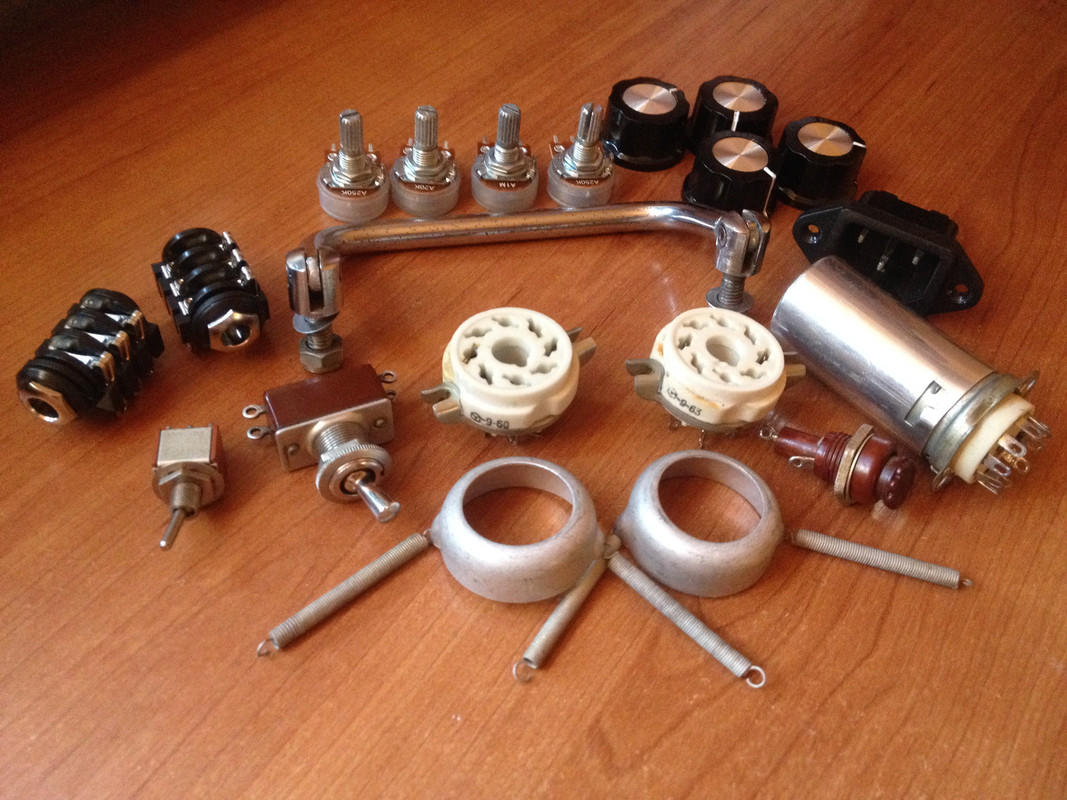

Ну и мелкая рассыпуха, которую тоже достал из загашников:

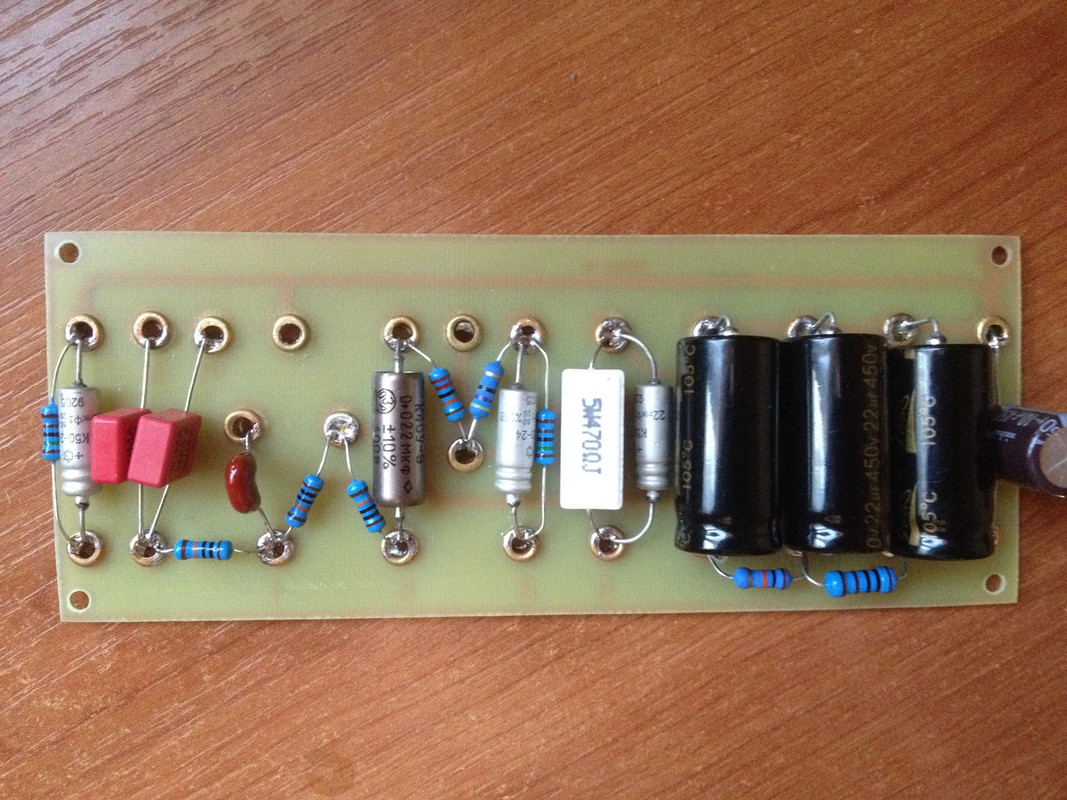

Что уже сделано. Изготовил монтажную плату. Вышел некий гибрид печатной платы и айлет-борда. Не совсем классические технологии, но "я художник, я так вижу"

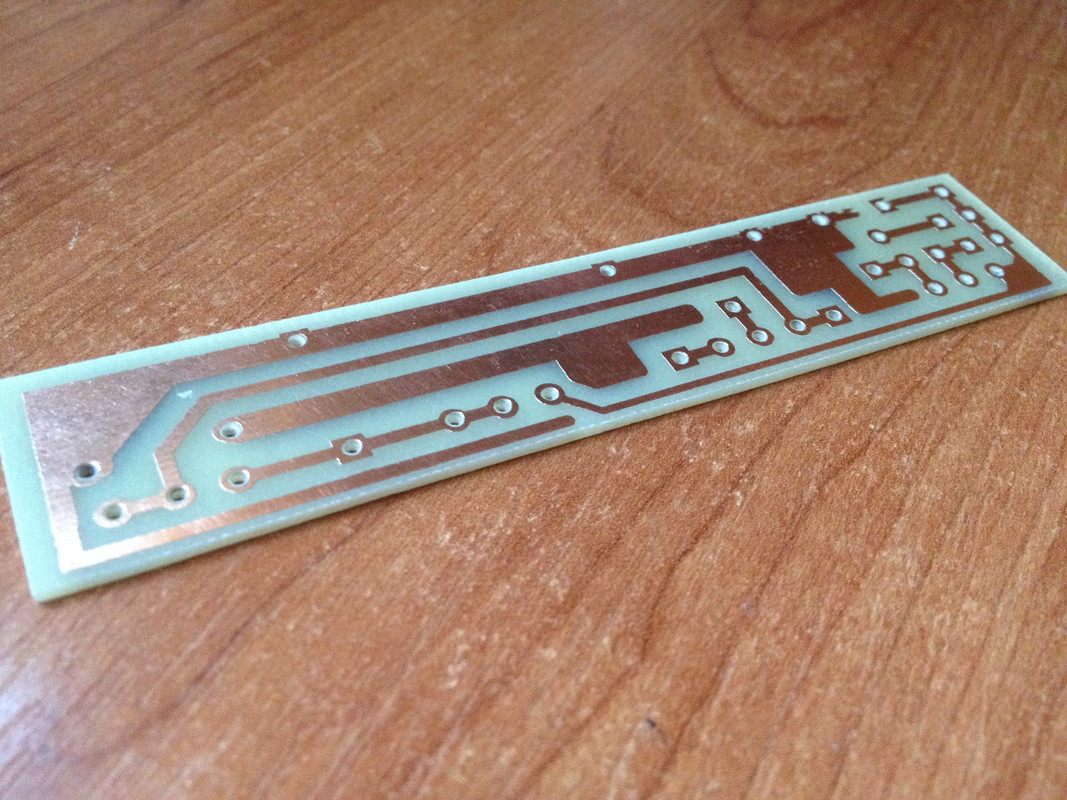

Так же уже сделал печатную плату под потенциометры. Не люблю обвязывать потенциометры проводами, поэтому так. Из регулировок будет Volume, Treble, Middle, Bass. Ну и тумблер Bright.

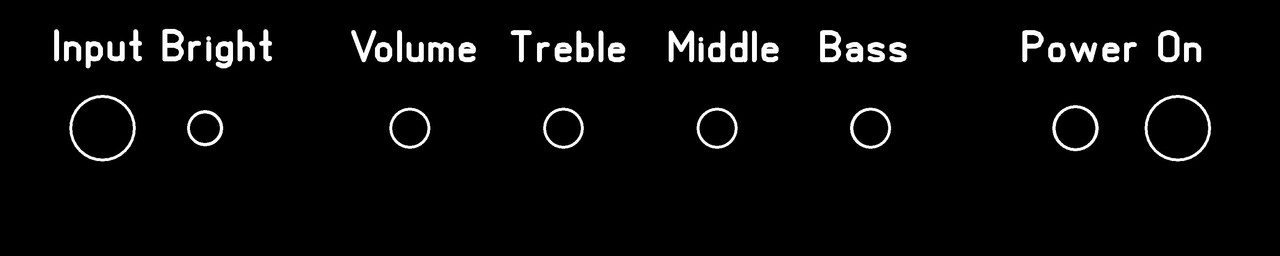

Тумблера анодного напряжения не предусмотрено, считаю, что с кенотроном он не нужен. Только сетевой тумблер. Фронтальная панель будет выглядеть так:
Пока что все. Продолжение следует...
