Суровый советский самопал или голь на выдумки хитра
« : Декабря 28, 2018, 10:57:28 »

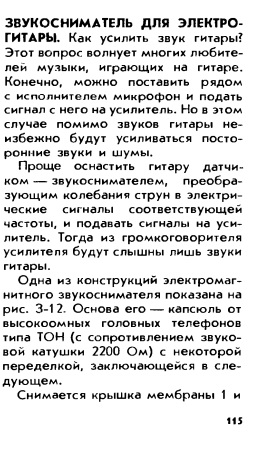

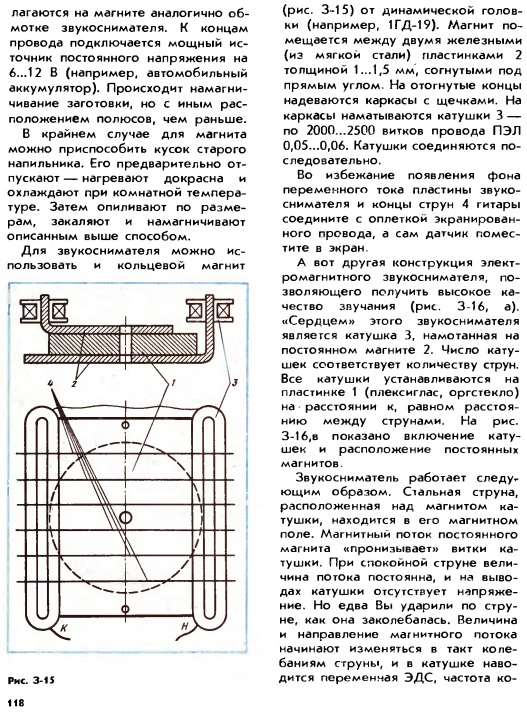

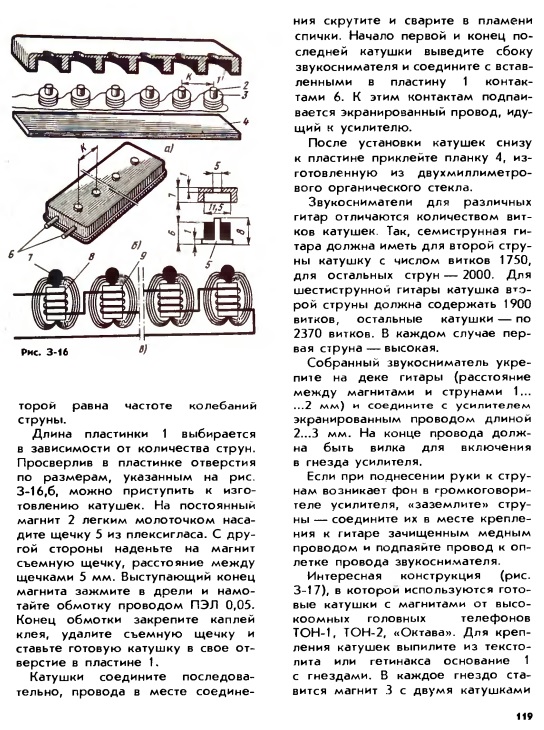

Как только не извращались наши старшие товарищи в эпоху тотального дефицита. На днях посмотрел пару документальных фильмов про советские времена и молодёжные субкультуры. В числе прочего, там рассказывалось о том, что в "Юном технике" была опубликована статья некого Б.С. Иванова, в которой рассказывалось, как можно изготовить самостоятельно звукосниматель для гитары, и из пяти предложенных конструкций, три использовали в своей основе телефонные капсюли, и уже через неделю после выхода журнала по всей стране на половине таксофонов страны были срезаны телефонные трубки. К сожалению, оригинального журнала с этой статьёй я не нашёл, но нашёл книгу Б.С. Иванова "Энциклопедия начинающего радиолюбителя", где собрано большинство его публикаций из ЮТ, в том числе и вышеуказанная статья. Это звездец, товарищи, на чём людям приходилось играть :pozor:

А вообще, предлагаю в этой ветке размещать всё что связано с советским гитарным самопалом - статьи, схемы, фото, видео














« Последнее редактирование: Декабря 28, 2018, 11:07:44 от VoVaNn »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #1 : Декабря 28, 2018, 11:01:23 »
Было дело, вандалил таксофоны :pozor:

Оффлайн VoVaNn Автор темы

  • Опытный
  • ****
  • Сообщений: 604
  • Репутация: +615/-3
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #2 : Декабря 28, 2018, 11:03:24 »
Цитата: bottle от Декабря 28, 2018, 11:01:23
Было дело, вандалил таксофоны :pozor:
bottle, А какую из конструкций использовали?

... и добавил:

Вот ещё интересный ролик, где начиная с 10:07 товарищ Попов делает подробный обзор самопальной электрогитары

https://youtu.be/YKdqdfrMXys
« Последнее редактирование: Декабря 28, 2018, 11:06:48 от VoVaNn »

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3447
  • Репутация: +1228/-1
    • Моноскоп N
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #3 : Декабря 28, 2018, 11:11:48 »
VoVaNn, я в 2006 подзвучивал акустику головным телефоном ТОН-2А (1500 Ом) приклеенным изолентой к деке. И подключал это через СГ-5 разъём к магнитофону романтик. В те времена это казалось мегакрутым. Чуть позже со списанного связного оборудования мне попали в руки реле, Tesla или что-то из той же серии - катушки по виду и сердечникам представляли из себя сингл для двух струн. Их было только две, поэтому установил их примерно посередине, соединенные последовательно, звук был в разы лучше, но очень тихий, эти тонкие проводки быстро порвались, а отмотать с катушки я не догадался - так и выкинул. Потом уже китайский звучок для акустики взял, а там и до электрухи через пару лет дело дошло. Вспоминаю, как страшный сон :pozor:

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #4 : Декабря 28, 2018, 11:12:04 »
Цитата: VoVaNn от Декабря 28, 2018, 11:03:24
bottle, А какую из конструкций использовали?
Поначалу тупо лепил на деку "как есть", потом пытался как-то под струнами пристроить... Его если раскрутить и выкинуть мембрану, аккурат два магнитопровода в катушках на две струны... Пришлось принести ущерб ещё двум таксофонам, струн-то шесть :D
Пытался как-то спилить лишнее, соединить это всё в единую конструкцию... В общем 12 лет мне было в 93-м. Это всё ожидаемо не взлетело :pozor:

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #5 : Декабря 28, 2018, 14:41:53 »
Хех! Строил такие в детстве. Эх!

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7973
  • Репутация: +2339/-17
  • Atypique
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #6 : Декабря 28, 2018, 14:45:58 »
«Распылитель» для электрогитары на двух транзисторах, фактически просто фузз.
Собирал я его в 1971 году, играл на нём со школьной сцены "Satisfaction".
Полевики тогда были большой экзотикой, поэтому канал чистого для смешивания у меня отсутствовал, да он мне и не больно нужен был.
Транзисторы использовал самые обыкновенные, типа МП40 или МП41.
Секунды 3...4 он звук тянул, и это весьма неплохо звучало.
 :)
http://www.chipinfo.ru/literature/radio/197107/p59-60.html

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89933
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #7 : Декабря 28, 2018, 14:49:31 »
Помнится в школьное детство строил подобие гитары на 3 струны из досок. А датчик намотал на простом каркасе от какой-то катушки плоской с плоским круглым магнитом внутри. Все это крепилось к "деке" тонкими гвоздиками. И даже как-то пыталось работать и звучать.

А потом попал через "самодеятельность" в местный ДК и там был рай с кучей всяких Уралов, Тоник, Аэлит и т.п. Эх, самое начало 80-х!

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #8 : Декабря 28, 2018, 21:39:19 »
Не помню точно, в каком из трех тематических изданий того времени - Юный техник, Моделист конструктор, или может быть в Радио (хотя вряд-ли в нем), был описан очень экстремальный способ изготовления звукоснимателя на магните сделанном самостоятельно из куска плоского напильника  :crazy: Нужно было вырезать в размер кусок напильника (уже не тривиальная задачка для школьника тех лет). Напомню - в 60-е с болгарками у народа в те годы не как-то не очень. Но самое интересное предложение таилось в процессе намагничивания. Следовало намотать рабочую обмотку, а затем (внимание!!!) подключить к обмотке, через предохранитель, сетевой шнур... и воткнуть его в розетку 220В.  :pozor:
И делали-же!!!

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +461/-6
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #9 : Декабря 28, 2018, 21:57:22 »
А мы с приятелем делали электрогитару из книги «Хрестоматия радиолюбителя». Вышло коряво, дровоподобно, а до электроники руки вообще не дошли. Другой мой приятель делал себе весло «как у Хетфилда» из дсп, стеклоткани, эпоксидной смолы и грифа от, по-моему, Урала.

А вот пару лет назад я немного подогнал под себя схемку из древней советской книги и получил весьма прикольный фузец:
http://forum.guitartonelab.ru/cgi-bin/yabb2/YaBB.pl?num=1468167151

На ГТЛабе не все оценили, правда, кто-то не упустил возможности метнуть в меня навоза, однако кому-то понравилось и на том спасибо.

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 587
  • Репутация: +52/-2
  • हरे कृष्ण
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #10 : Декабря 28, 2018, 22:47:23 »
Цитата: alkuz от Декабря 28, 2018, 21:39:19
Не помню точно, в каком из трех тематических изданий того времени - Юный техник, Моделист конструктор, или может быть в Радио (хотя вряд-ли в нем),
Точно помню это был Моделист конструктор. Я это хотел сделать, когда был школьником,  :rolleyes:, но отец заподозрил не ладное и отобрал. Но в замен подсказал, что можно взять готовые магниты от "магнитных мебельных защелок".

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +461/-6
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #11 : Декабря 29, 2018, 06:58:16 »
Цитата: alkuz от Декабря 28, 2018, 21:39:19
Не помню точно, в каком из трех тематических изданий того времени - Юный техник, Моделист конструктор, или может быть в Радио (хотя вряд-ли в нем), был описан очень экстремальный способ изготовления звукоснимателя на магните сделанном самостоятельно из куска плоского напильника  :crazy: Нужно было вырезать в размер кусок напильника (уже не тривиальная задачка для школьника тех лет). Напомню - в 60-е с болгарками у народа в те годы не как-то не очень. Но самое интересное предложение таилось в процессе намагничивания. Следовало намотать рабочую обмотку, а затем (внимание!!!) подключить к обмотке, через предохранитель, сетевой шнур... и воткнуть его в розетку 220В.  :pozor:
И делали-же!!!

Вот как раз в «Хрестоматии радиолюбителя« датчик предлагалось из напильника сделать. Там еще схема предусилителя была, а еще что-то типа флойда или бигсби, только на пружинах из ножовочного полотна.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +739/-20
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #12 : Декабря 29, 2018, 19:27:32 »
я не знаю где вы в хрестоматии такое нашли. всю перелистал - нету.
 про розетку - да было такое, правда не помню точно в какой книжке. там было так - вокруг заготовки наматывалось 60 витков толстого провода, и предохранитель в цепи тоже был. суть была в том, чтобы воткнув в розетку, получить один большой импульсный скачок, который и намагнитит железку.
если кто то желает поностальгировать, вот у мужичка подборка всевозможных советских книжек на заданную тему http://foxrecord.ucoz.ru/blog/samodelnaja_ehlektrogitara_kak_ehto_bylo/2013-08-06-192

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +461/-6
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #13 : Декабря 30, 2018, 19:15:09 »
Цитата: Алексей Е от Декабря 29, 2018, 19:27:32
я не знаю где вы в хрестоматии такое нашли. всю перелистал - нету.
 про розетку - да было такое, правда не помню точно в какой книжке. там было так - вокруг заготовки наматывалось 60 витков толстого провода, и предохранитель в цепи тоже был. суть была в том, чтобы воткнув в розетку, получить один большой импульсный скачок, который и намагнитит железку.
если кто то желает поностальгировать, вот у мужичка подборка всевозможных советских книжек на заданную тему http://foxrecord.ucoz.ru/blog/samodelnaja_ehlektrogitara_kak_ehto_bylo/2013-08-06-192

Это другое издание, мое бежевое с Останкинской башней.
http://radiohata.ru/textbook/1106-anthology-ham-5.html

http://www.radiolamps.ru/library/mrb/mrb-0783.html здесь можно книгу скачать, стр. 274 "Электрогитара"
« Последнее редактирование: Декабря 30, 2018, 19:29:50 от Papa Bear »

Оффлайн painful

  • Живу на форуме
  • *******
  • Сообщений: 13746
  • Репутация: +1815/-43
  • Зарегистрированный
Re: Суровый советский самопал или голь на выдумки хитра
« Ответ #14 : Декабря 30, 2018, 19:44:21 »
Статью об изготовлении электрогитары в журнале Юный Техник не вспоминали ещё ?
В конце 80-х было

... и добавил:

Я играть на гитаре поздно начал, с 17 лет (1992 год), вот тогда и вспомнил об этой статье)))

... и добавил:

А вспомнил, т.к. первая электрогитара была Мария Лидер, семихаллоу под ES335 с корпусом из полистирола и тремя синглами

... и добавил:

В качестве перегруза был катушечный магнитофон Юпитер-202, при в ключении в микрофонный вход которого получался суровый фузз...
« Последнее редактирование: Декабря 30, 2018, 19:50:45 от painful »
