Kulibinbig, обе секции надо так делать.
Kulibinbig, Надо придумать только как плюс по аккуратней вывести.
Легко. Прямо от плюса D1. Или R66. Или С43. Где на лейке написано "Накал V1 V2 - Б".
Да, зря я таки все перемычки снизу сделал.

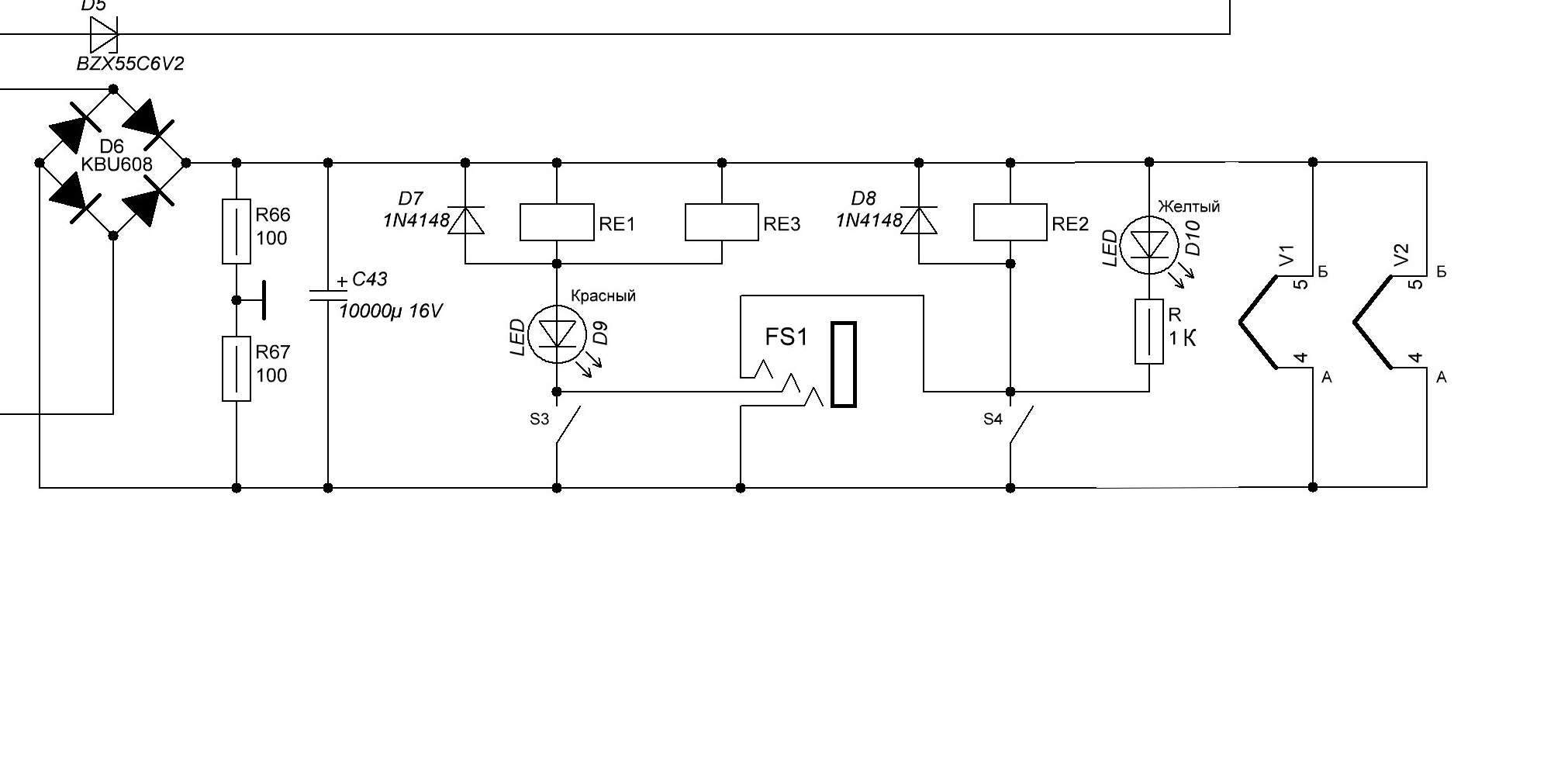

Foxbat, вот по светодиоду. На примере RE2. Можешь и на RE1-3 сделать аналогично для стабильности.
Алексей, т.е. можно от контактов на плате под D9 и D10 пустить провода прямо к переключателям S3 и S4 соответственно. С тех же контактов переключателей через резисторы 1к присоединить катоды соответствующих светодиодов. Ну а аноды светодиодов пустить к толстой дорожке на контакт Б подключения накала ламп преда- она там рядом. Правильно?З.Ю. Пока писал ты уже почти ответил.
"Я тоби дураку шо казив?" - шутка конечно. Припаяйся к R66 сверху. Или к 5й ноге V2
Да, свист на чистом побеждён.На дисте свист пропадает когда шасси закрываю крышкой.Так что в штатном исполнении свиста не будет.
