Трансформаторы с крепежном заказывал  в компании ЮДЖЕН, г. Новополоцк, Беларусь.. Платы заказывал в JLCPCB. Децимальный номер транса для заказа трансформатора и гербер плат сброшу в это сообщение чуть позже. По герберам платы можно заказать в любом месте. JLCPCB  изготавливают по 5 шт. минимально. Цена ОЧЕНЬ адекватная.

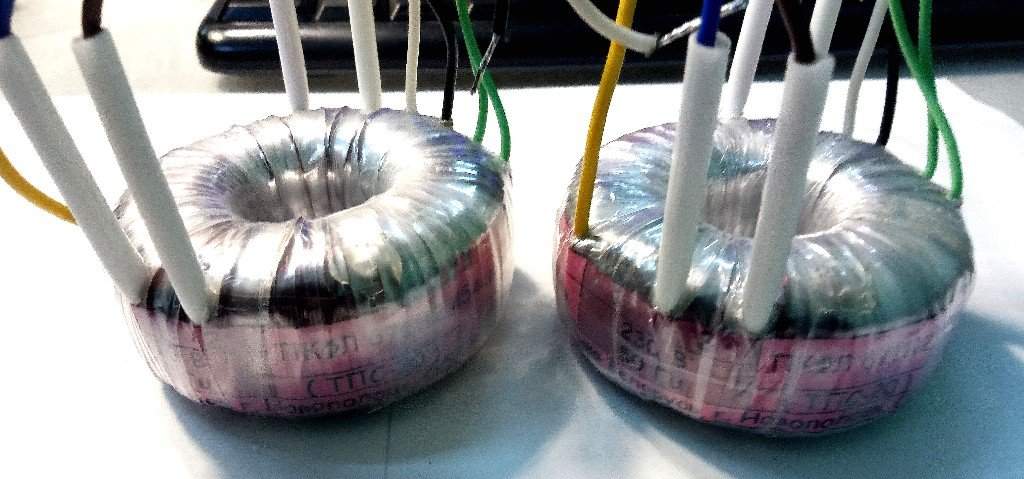

1. Трансформатор ПКФЛ. 671112.454вш ЮДЖЕН, Беларусь. Наличие крепежа уточнить. Крепёж - две металлические шайбы и две резиновые прокладки.
Стоимость на 10.09.2019 составила около 65 BYN за 2 шт, около 16$ за шт. Не дёшево, но в конкретном случае - приемлемо.
2. Чертёж шасси с Фальш-панелью. Делал из алюминия 2мм.
Плюс гербера платы для заказа. У файла gerber&shassi.zip.jpg после скачивания из расширения файла удалить. jpg
По стоимости - не помню, но можно уточнить на сайте JLCPCB. На первый заказ - скидка 8$.

Нормальная цена за трансы для меня. Это дешевле чем заказывать мне из России в Беларусь.

Если Вы, уважаемый, из Минска - могу предложить 1 комплект плат из 2шт. - основная и выходная с защитным резисторами без комплектующих - просто платы. .

Дак я уже собрал. Просто транс нужен такой на другую поделку. Купил бы если по габаритам небольшой.
Я из Минска

ЮДЖЕН работает с физлицами. Выставляют счёт, оплачиваете в банке. Доставка бесплатная. Звоните, пишите в ЮДЖЕН - договоритесь.

Просто я им писал на почту, а они так и не ответили.

... и добавил:

Спасибо вам за подсказку а то не смог найти кто б намотал. Одна фирма вообще отказалась почемуто.

Поскольку ЮДЖЕН в Беларуси единственная компания, которая работает с физлицами, то поясню как с ними взаимодействовать. Может ещё кому пригодится.
1. Нужно перейти в раздел КОНТАКТЫ на их странице по адресу http://yudzhen.ru/proizvodstvo-transformatorov-belarus и позвонить специалисту по работе с новыми клиентами, например Кобяку Олегу. Далее переговорный процесс, в результате которого вы работаете алгоритм взаимодействия. Можете сослаться на нужный децимальный номер трансформатора. Или заказать свой собственный. Я всегда заказываю трансформаторы с рабочей индукцией на напряжении 265В, в противном случае рабочая индукция рассчитывается для напряжения 230В.
2. Можно перейти в раздел ЗАКАЗ по адресу  http://yudzhen.ru/zakaz-transformatorov и заказать трансформатор с нужными параметрами.

Объясните почему вы заказываете так? На данный проект не выше 250вольт.

Это  я про входное питающее напряжение трансформатора 230В. Естественно весь расчёт проводится для напряжения сетевого напряжения 230В. Как правило, для экономии меди рассчет оптимизируют на максимально возможную рабочую индукцию. Где-то 1.6Тл или 1,85Тл, если не ошибаюсь, а это не есть гуд, т. к. при повышении питающего напряжения транс влетает в насыщение. В конкретном случае просто сошлитесь на децимальный номер, который я приводил ранее. ЮДЖЕН проектировал этот трансформатор для Ерасова, но в серию транс не пошёл. На ТОРЭЛе, похоже, дешевле получилось. Я просил дополнительно вакуумную пропитку для сердечника трансформатора, так что можно сказать это родной трансформатор для CHAOS ZERO, правда с рабочей индукцией, рассчитанный для напряжение сети 230В.
Буква ш в конце децимального номера обозначает комплект шайб, а буква в - вакуумную пропитку сердечника трансформатора.

Это  я про входное питающее напряжение трансформатора 230В. Естественно весь расчёт проводится для напряжения сетевого напряжения 230В. Как правило, для экономии меди рассчет оптимизируют на максимально возможную рабочую индукцию. Где-то 1.6Тл или 1,85Тл, если не ошибаюсь, а это не есть гуд, т. к. при повышении питающего напряжения транс влетает в насыщение...

Чем это грозит? Т. е. если в сети будет 240В, то транс не сможет поднять напряжение на вторичной обмотке? Разве это плохо.  Как бы автоматическая защита от перенапряжения.

Чем это грозит? Т. е. если в сети будет 240В, то транс не сможет поднять напряжение на вторичной обмотке? Разве это плохо.  Как бы автоматическая защита от перенапряжения.

Как вариант - да, но академически - не правильно. Для защиты нужны варисторы с предохранителем. Я лично предпочитаю использовать сетевой транс в линейной режиме, да и излучать вокруг себя меньше будет. Что касается предохранителей - у себя поставил самовосстанавливающиеся на 400В в каждый сетевой провод. Решение спорное, но вполне рабочее.
