На 17 странице в этой ветке есть фото, TheMlyaNin делал как раз из уголков алюминиевых.

... и добавил:

На 20й стр. готовый результат.

... и добавил:

Стр 29. borodaa делал. Из какой то железяки из хоз магазина, Почитай.

... и добавил:

Стр. 30. Тоже про шасси....

Если хочешь хорошо, то заказывай лазерную резку, гибку и т.д. Чтоб по настоящему.

... и добавил:

И да, это удовольствие не дешёвое.

... и добавил:

Для понимания что делать: габариты моего шасси 250х125х60мм.

По расположению отверстий, могу предположить, что шасси под Хаос зеро из темы. Или ошибаюсь?

То то я смотрю, что подозрительно похоже. Саму плату еще не делал?

Ничего незаменимого не бывает. Вот сколько видел шасси, все гнутые.
Транс то убрать можно, только эксперимент насчет наводок бы провести. Либо перегородку внутри экранирующую лепить. А зачем вообще его внутрь? Раздуется габарит, а вся задумка была в мини башке. Ну аутентичность лампового усилка теряется. Но а так то можно.

Итоговая схема. Проверенная и рабочая.
Номиналы подобрал. После преда изменилась нумерация деталей.


Для тех, кто уже сделал печатку и купил детали:
Смотрим по новой лейке заливку земли и кое какие дорожки режем на основной плате и плате петли. Основные изменения смотрим на дорожке анодного питания. Туда и добавлены все новые изменения. R56 (был 54) выпаиваем и ставим в разрыве дорожки анодки, а на его место - перемычку. Короче, на новой лейке все есть.
 Плата клин тона без изменений.
Добавлено: R34, R47, R61. Нумерация уже по новой схеме.
Добавлено: С25, С33, С42. Нумерация уже по новой схеме.
Изменен номинал R56. Нумерация уже по новой схеме.

Размеры плат остались прежние.
Итоговая лейка в архиве.

Также добавлен резистор 10 Вт х 8 Ом на выходное гнездо. Он отключается при подключении кабинета. Чтобы можно было брать сигнал с преда с сенда и в комп , или в пангею, без использования кабинета. Ну и как страховка от неподключенного каба. Конечно лишаемся презенса и звука оконечника, но может кому то нужно будет писАть в линию через импульсы.
Причем, если пускать через сквозной выход пангеи, то можно и в линию снимать и одновременно в каб. А можно и с мощника через пангею. Короче, дохрена чего можно.
Подрисована разводка на футсвитч.

... и добавил:

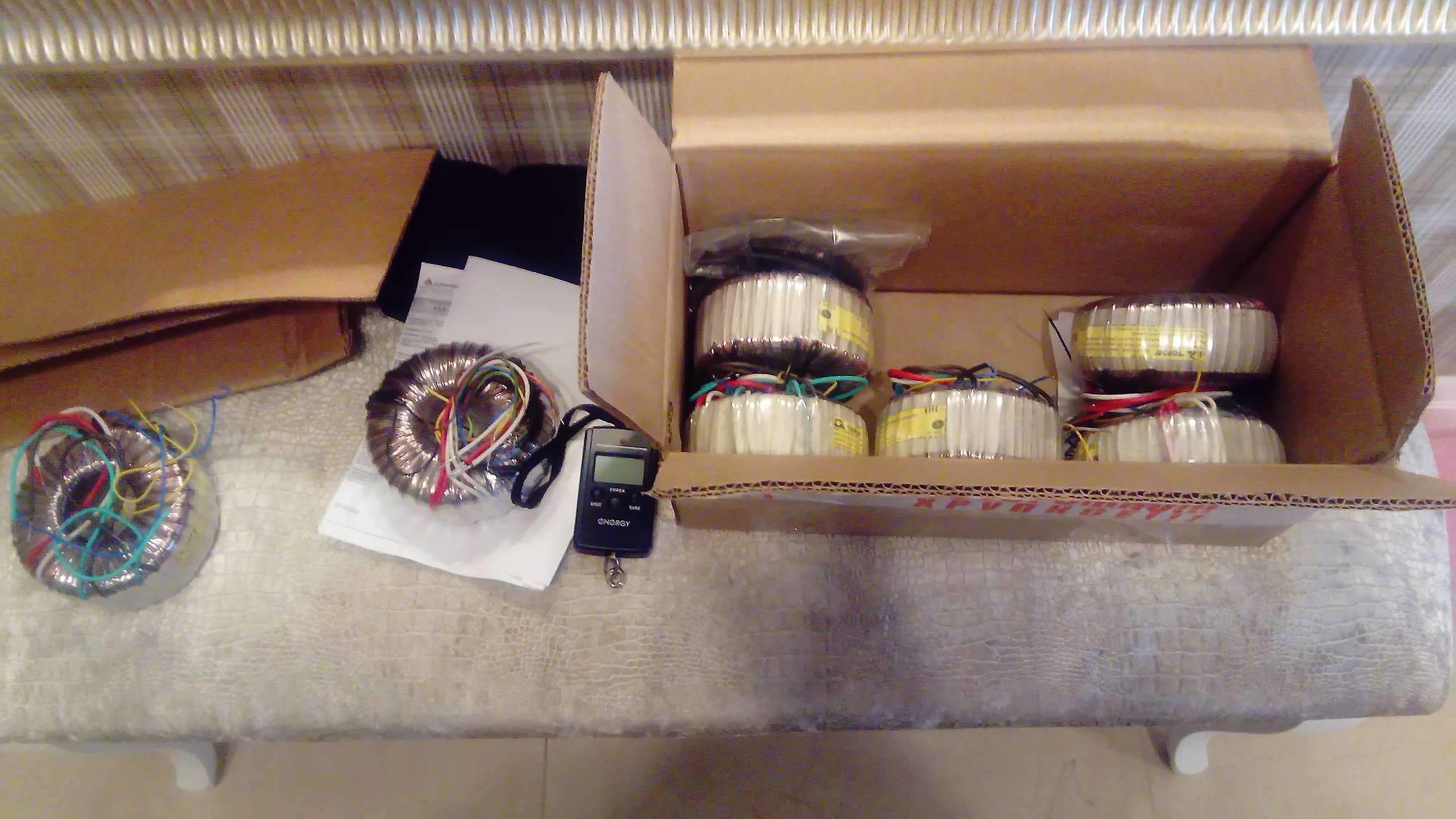

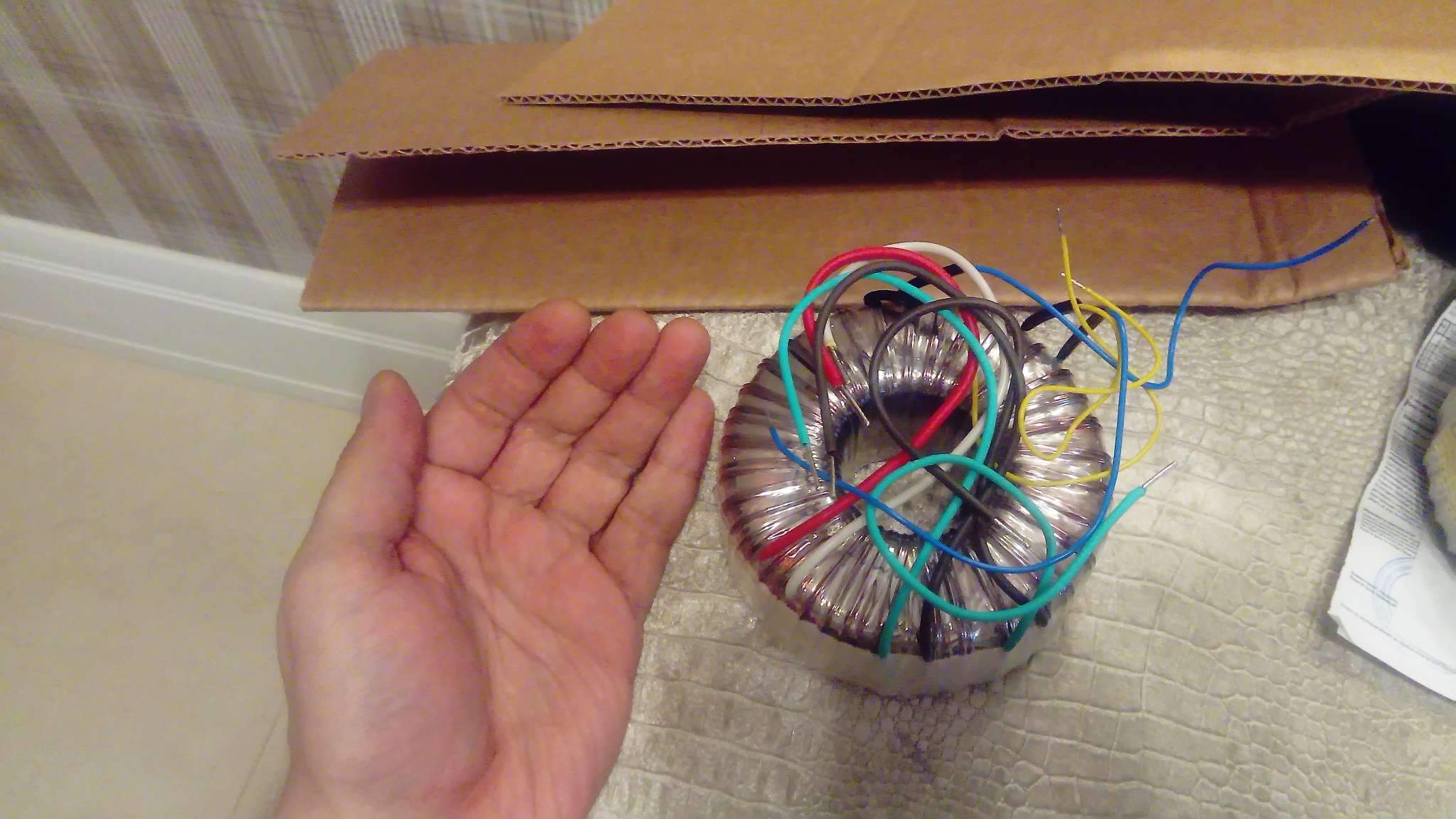

Пришли трансы) габаритная мощность внушает) вес выходного и силовика отличаются в 20грамм) по 2300 каждый грубо.

Зачетная посылочка! Не забудь потом рассказать, как себя покажут торы выходники.
Чет 2300 за питательный дороговасто. Какой это у них габарит?  Я ТТП-60 за 960р. у Торэла заказывал. Ну, это ценник при общем большом заказе.
