Re: Tube Screamer постройка
« Ответ #15 : Марта 29, 2009, 22:56:51 »
4everYoung, это сдвоенный переключатель, на входе и на выходе устройства, коммутирует эффект/чистый.

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #16 : Марта 29, 2009, 23:06:23 »
ааааа, то есть грубо говоря, одно положение сигнал идет по нижней ветке, которая от входа к выходу не ветвится, это чистый, а второе положение идет сигнал в схему?фу, спасибо огромное :)

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #17 : Марта 29, 2009, 23:15:43 »
4everYoung, условно говоря - верно, но здесь не предусмотрено индикации.

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #18 : Марта 29, 2009, 23:42:38 »
я уж так и понял, ну лан, что нибудь придумаю)

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #19 : Марта 29, 2009, 23:46:55 »
4everYoung, успехов.. ;)

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Tube Screamer постройка
« Ответ #20 : Марта 30, 2009, 07:50:43 »
Вот тут подробно описано изготовление TS808 прям с печатной платой и что куда и как цеплять:
http://www.generalguitargadgets.com/index.php?option=com_content&task=view&id=82&Itemid=26

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #21 : Марта 30, 2009, 22:40:20 »
ну вот, смутили меня( какая схема более точно воспроизводит ТС-808? та что была выше тонпадовская или вот дженералгитаргаджетсовская?какую плату травить?) 808 считается интереснее ТС-9?
« Последнее редактирование: Марта 30, 2009, 22:42:35 от 4everYoung »

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #22 : Марта 30, 2009, 23:52:30 »
4everYoung, плату бери любую, какая понравится..Есть некоторые схемные отличия - они касаются номиналов, поэтому есть разница в звучании, но плата подходит под любой вариант..

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #23 : Марта 31, 2009, 11:15:06 »
sbe77, спасибо, постараюсь больше тупых вопросов не задавать) по мере изгоровления может фото выбрасывать буду)

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #24 : Апреля 08, 2009, 01:20:47 »

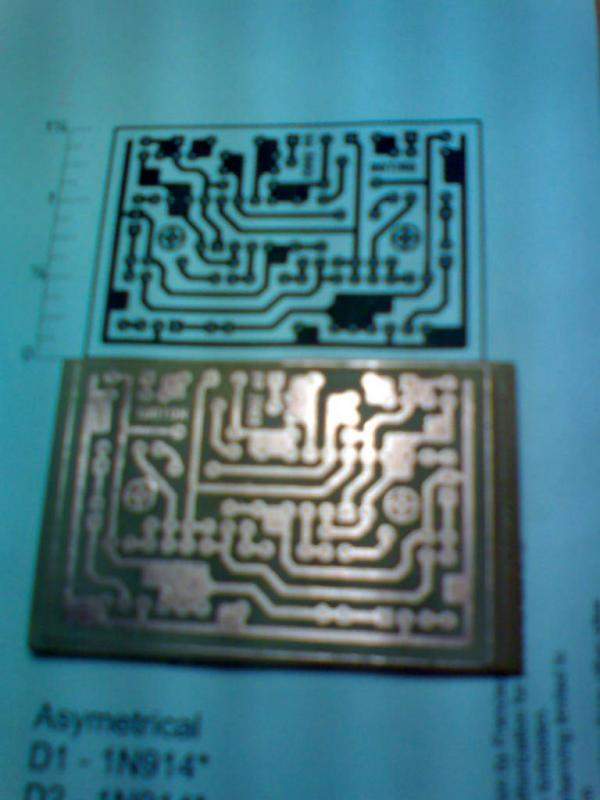

для первого раза вроде неплохо вытравилась) извиняюсь за качество фото...

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #25 : Апреля 08, 2009, 09:39:08 »
4everYoung, молодец! После того, как просверлишь отверстия, дорожки облуди, красота будет.. ;)

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #26 : Апреля 08, 2009, 20:53:40 »
облудил) загвоздка вот нашлась, нет кнопки 3PDT и корпуса, весь город уже оббегал(((

Оффлайн Jabs

  • Завсегдатай
  • ***
  • Сообщений: 347
Re: Tube Screamer постройка
« Ответ #27 : Апреля 08, 2009, 20:58:55 »
Я тоже собираю TS, но правда 808, по той же схеме. Сборка медленно идет (времени катастрофически не хватает), пока только микруху впаял и диоды. 4everYoung, молодец, аккуратно плату нарисовал, не то что я))))

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #28 : Апреля 08, 2009, 21:15:41 »
не очень красиво получилось, даже не промыл

... и добавил:

а я тож уже решил собрать 808) а плату то травил по технологии ЛУТ

« Последнее редактирование: Апреля 08, 2009, 21:53:16 от 4everYoung »

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #29 : Апреля 09, 2009, 02:53:45 »
Цитата: 4everYoung от Апреля 08, 2009, 20:53:40
облудил) загвоздка вот нашлась, нет кнопки 3PDT и корпуса, весь город уже оббегал(((
Как вариант, заказать здесь:
http://www.uniservice.msk.ru/catalog.php?part_id=1&group_id=23&cat_num=133
