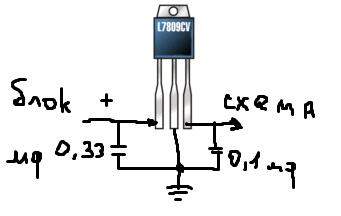

Так, судя по картинке надо среднюю припаять к земле, а вход пустить через 3, с выходом на 1, пойду сегодня куплю сие чудо.

... и добавил:

Или надо дополнительно кидать конденсаторы к земле через 3 и 1?

Максим Щепин, вход и выход в обязательном порядке шунтируется емкостями, соответственно даташиту.

Понял, купил, паяю.

В общем, запаял. Звук ничуть не изменился. Стоит бешеный гул по амплитуде раза в 2 превышающий звуки гитары. Вот семпл. По ходу семпла я крутил тон. Картинка впайки стабилизатора прилагается.

... и добавил:

Маркировка стабилизатора 1 в 1 как на картинке.

bottle, какая батарейка! какой блок питания! это же ДИУ! надо и трансформаторную подстанцию самому намотать, а воткнуть вилку в розетку любой дурак может

Почитал внимательнее предыдущую страницу - дык это не сетевой фон, а шипение-писк? Положительная обратная связь? Проверь пикушку в ОС первого операционника.

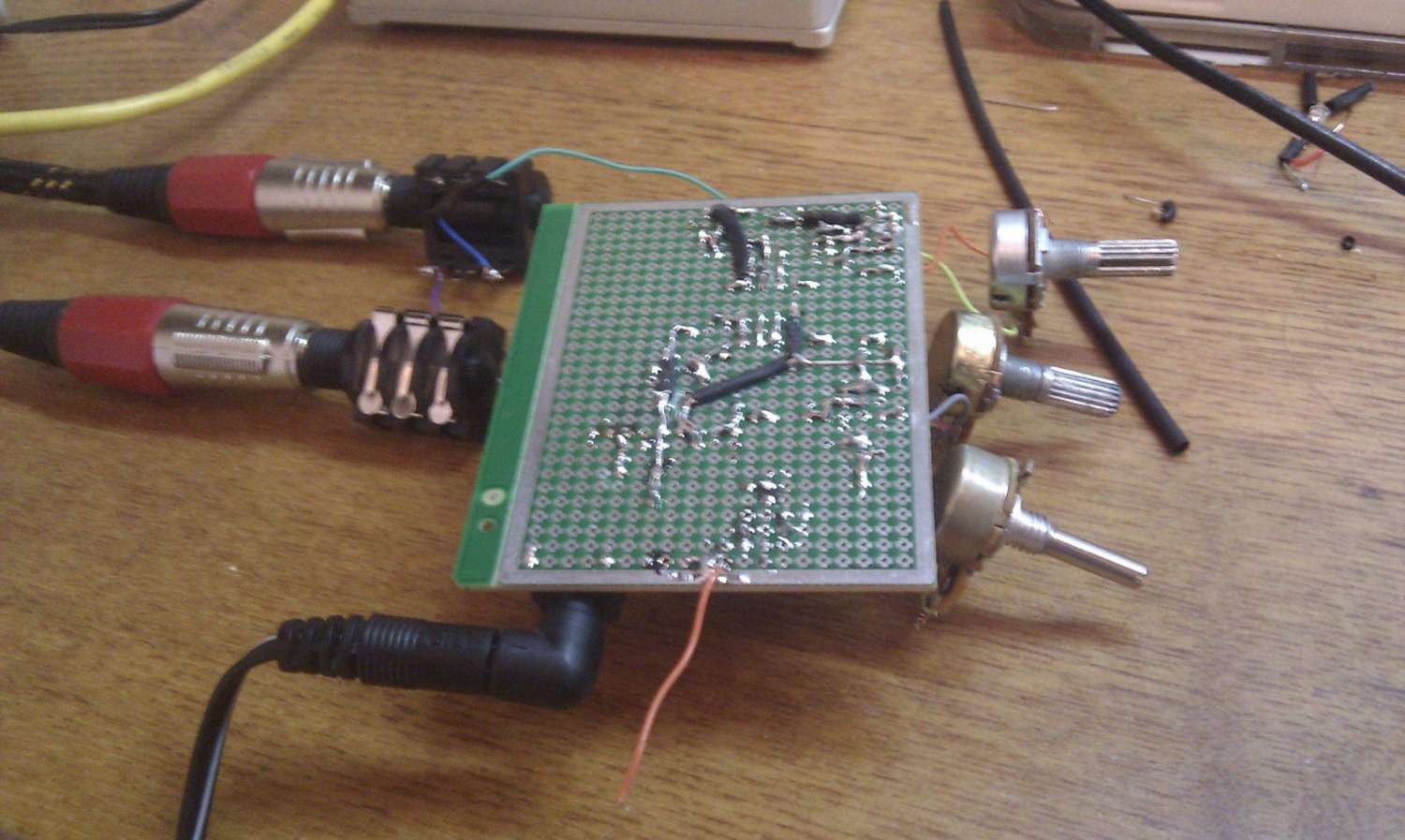

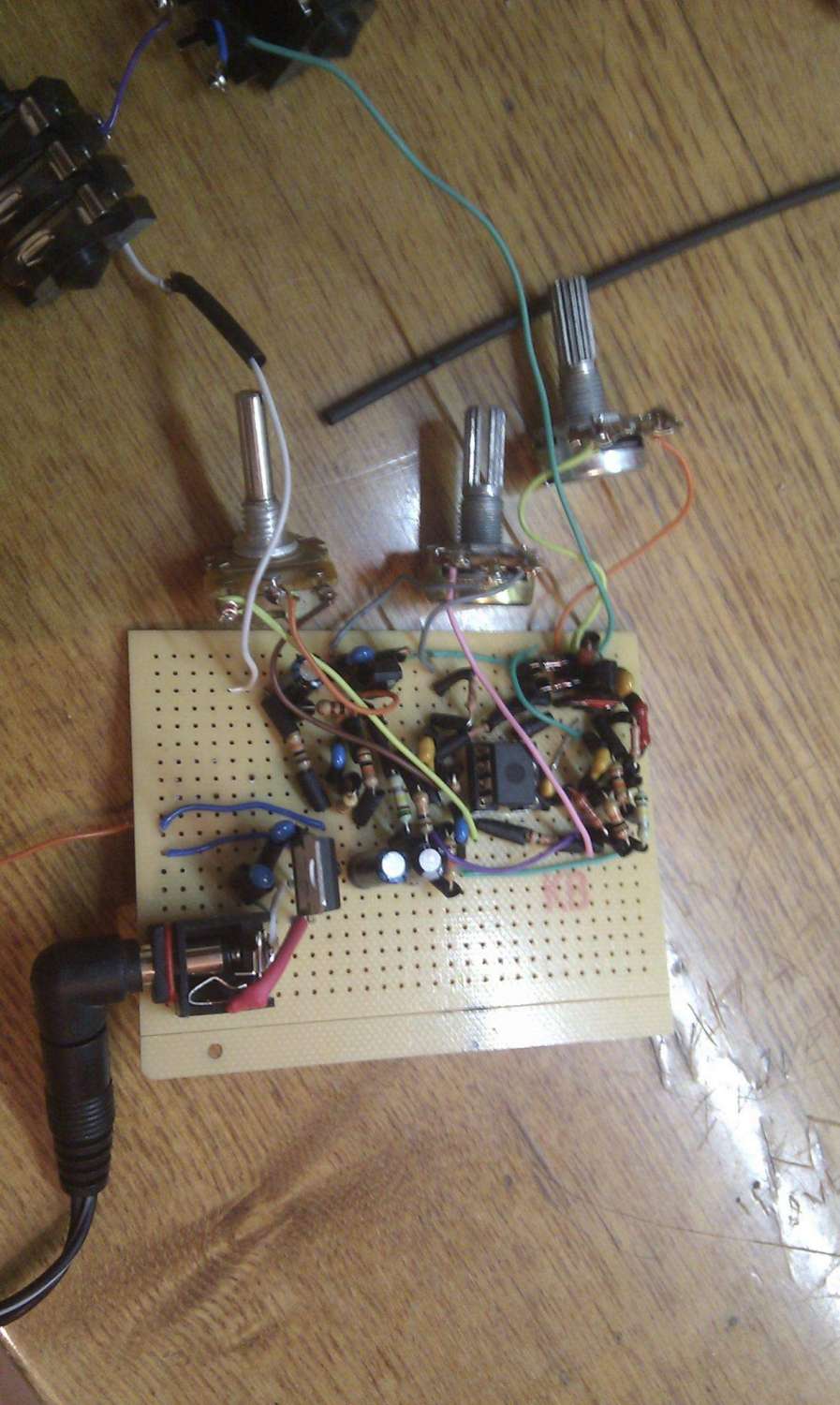

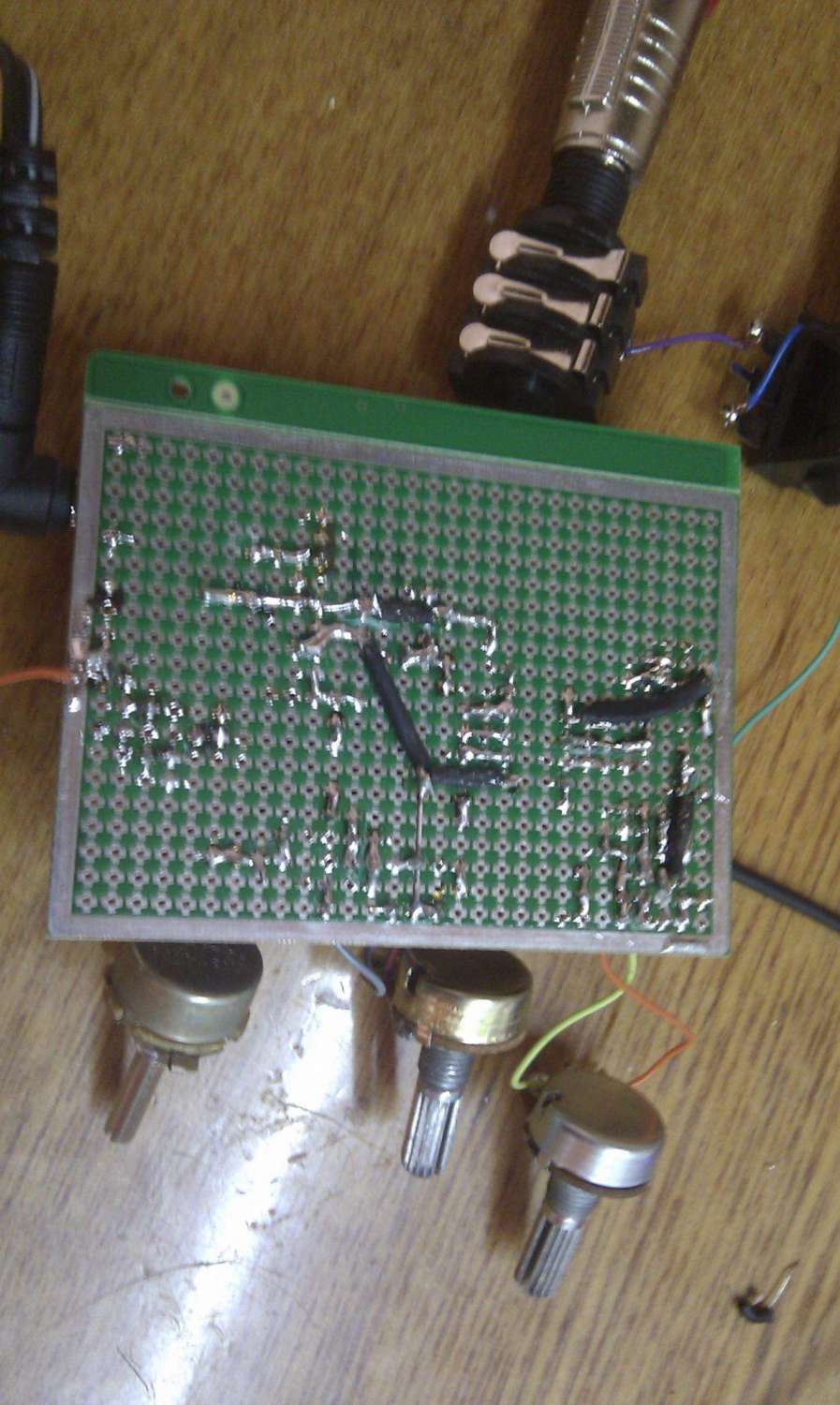

Да и вообще, давай ка сфотай всё, что напаял и выложи на суд общественности

... и добавил:

Я крону последний раз в руках держал лет 5 назад, и стоила она рублей 10. Сейчас сколько стоит крона боюсь даже представить. А стабилизатор стоит 20р.
...

Ну ты разоришься просто, без штанов останешься и голодный. Зато будешь полностью уверен, что дело не в питании.

Не могу послушать, рабочий комп не понимает такого расширения.
Так писк или гул? Насколько мне знаком родной язык, эти понятия вполне себе антонимы

... и добавил:

Корпуса переменных резисторов заземли. Только петель не наделай.

...
Оранжевый проводок я соединял с металлическим корпусом.

Стоп. С каким корпусом? Почему тогда всё остальное не в корпусе?

Это который 51пф? У меня 56пф, кстати, заместо 51. Как проверить пикушку в обратной связи?

Ну значит она там есть, уже хорошо Имелось в виду проверить её наличие, надежность и правильность монтажа.
