Оффлайн WindGr0ss

  • Новичок
  • *
  • Сообщений: 1
Re: Tube Screamer постройка
« Ответ #90 : Июня 06, 2009, 05:07:20 »
Тоже решил создать скримера своими руками. Возник вопрос по конденсаторам: нужны полярные или неполярные?

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Tube Screamer постройка
« Ответ #91 : Июня 06, 2009, 09:00:39 »
там есть разные см. схему. те у которых указана полярность - полярные, у которых не указана - неполярные.

Оффлайн Homos

  • Завсегдатай
  • ***
  • Сообщений: 316
Re: Tube Screamer постройка
« Ответ #92 : Июня 20, 2009, 12:04:57 »

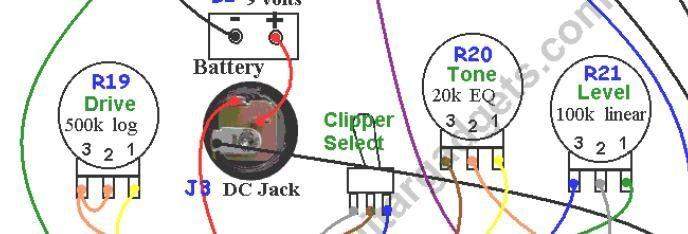

собрал 808-й. звук - прелесть. через пару дней сравню с оригиналом. но по памяти - близко. одна трабла - регулировка тембра абсолютно нелинейна. думаю дело в потенциометре. во всех схемах он стоит линейный, а надо я думаю ставить логарифм. нашел в одном рисунке обозначение 20к EQ. кто нить в курсе что такое EQ?

картинку прикладываю. обратите внимание, что остальные подписаны как "log" и "linear"

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #93 : Июня 20, 2009, 17:25:08 »
думаю что это эвкалийзер типа :)

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2898
Re: Tube Screamer постройка
« Ответ #94 : Июня 20, 2009, 17:34:58 »
Там не простой регулятор тона. Не с перестраиваемой частотой среза. Там шельф с фиксированной частотой и регулируемой глубиной. И там нужен именно линейный пот. Прикол в том, что в положении 12 часов АЧХ фильтра плоская. Меньше - давим верха, больше - поднимаем.

... и добавил:

А эквалайзер не знаю - видимо пот со средним положением.

... и добавил:

Ну да, по ходу которые в аудиотехнику ставят на тембр.
« Последнее редактирование: Июня 20, 2009, 17:41:59 от Bulldozerrr »

Оффлайн Homos

  • Завсегдатай
  • ***
  • Сообщений: 316
Re: Tube Screamer постройка
« Ответ #95 : Июня 23, 2009, 00:29:40 »
не лажа какая то. перепроверил сто раз всё. реально меняется тембр только между 9 и 10 по шкале из 10-ти. принесут еще оригинал на потрошение и крисовский скример. буду посмотреть.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2898
Re: Tube Screamer постройка
« Ответ #96 : Июня 23, 2009, 01:06:41 »
Значит напаял что-то неправильно.

Оффлайн Homos

  • Завсегдатай
  • ***
  • Сообщений: 316
Re: Tube Screamer постройка
« Ответ #97 : Июня 23, 2009, 01:12:52 »
исключено

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2898
Re: Tube Screamer постройка
« Ответ #98 : Июня 23, 2009, 01:38:58 »
Не знаю, у меня все как нада работает, с линейным потом. А с логарифмом еще большую жопу нахимичишь.

Оффлайн foxotik

  • Завсегдатай
  • ***
  • Сообщений: 449
  • я приду за тобой....
Re: Tube Screamer постройка
« Ответ #99 : Июля 01, 2009, 21:24:26 »
спаял скример с переключателем "клиппинга"..т.е. выбор диодов в ограничение  1. -1n1418   2.-led red.
при обычных диодах звучит классический 808. при светодиодах звучит ближе к овердрайву,да ещё и уровень громкости раза в 2 вырастает!может поменять светодиоды 5мм на 3мм ?
интересно в чём причина?
на обычных диодах звук по громкости почти сравним с байпасом. может выходной буфер собрать на 2n3904 ??????????
все транзюки стоят как на схеме оригинала 2sc1815.
AZG,придите на помощь!

... и добавил:

JRC4558D
« Последнее редактирование: Июля 01, 2009, 21:36:05 от foxotik »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: Tube Screamer постройка
« Ответ #100 : Июля 01, 2009, 21:52:14 »
На транзисторах эмиттерные повторители, т.е. они для развязки, а сигнал не усиливают. Увеличить выход можно слегка увеличив резистор в обратной связи второго опера. Светодиоды ограничивают на уровне прибл. 1,5В, а германиевые - около0,6-0,7В. Диаметр на это не влияет. :)

Оффлайн foxotik

  • Завсегдатай
  • ***
  • Сообщений: 449
  • я приду за тобой....
Re: Tube Screamer постройка
« Ответ #101 : Июля 01, 2009, 23:51:47 »
я слегка сомневаюсь что эти диоды германиевые..скорее кремниевые.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2898
Re: Tube Screamer постройка
« Ответ #102 : Июля 02, 2009, 01:27:10 »
 Что 1n4148 что 914-е диоды - кремний. Прямое падение напряжение до 1 В.

Оффлайн foxotik

  • Завсегдатай
  • ***
  • Сообщений: 449
  • я приду за тобой....
Re: Tube Screamer постройка
« Ответ #103 : Июля 02, 2009, 08:55:22 »
значит разный уровень громкости при разных диодах это нормально????
интересно какой звук будет при несимметричном включении диодав?

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: Tube Screamer постройка
« Ответ #104 : Июля 02, 2009, 09:17:18 »
Извиняюсь, оговорка произошла. На германиевых падение около 0,3В. При несимметричном включении диодов будет разный уровень ограничения полуволн. Можно в одном плече ставить один кремниевый диод, во втором - последовательно кремний и германий. Это всё - дело вкуса и предпочтений.
