Есть желание сделать стереоусилитель в родном корпусе.
Лампы хочу оставить 6Р3С. Возможно сократив популяцию до двух на канал.
Пока вижу одну проблему - выходной транс. Перематывать желания нет никакого.

Для стерео усилка надо 2 выходных транса + еще выходных пара ламп + пред + фазик = фиг оно в корпус влезет.

Именно. Попробую впихнуть два выходных транса симетрично. Подрезав уголок с лампами до двух штук. Ну и батарею кондеров куда-то надо будет перенести.
В крайнем случае переделаю плату на навесной монтаж.
Пока же планирую аккуратно вырезать оконечник из донора и буду примерять.

... и добавил:

...

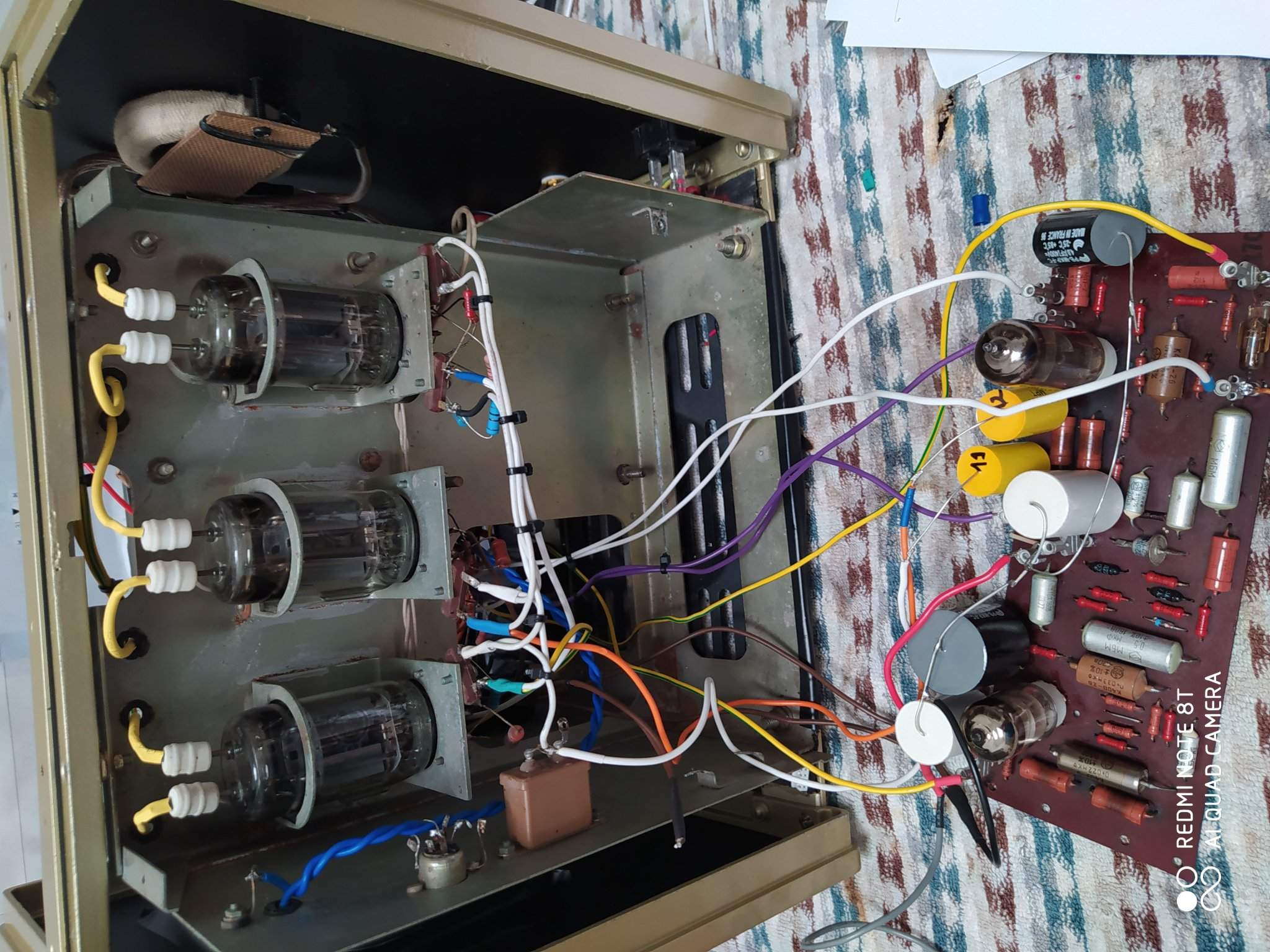

На счёт влезет - не влезет посмотрите фото за 2012 год в начале сайта.
...

Отличное фото. Спасибо. Я как-то пропустил его.
Теперь есть от чего отталкиваться.

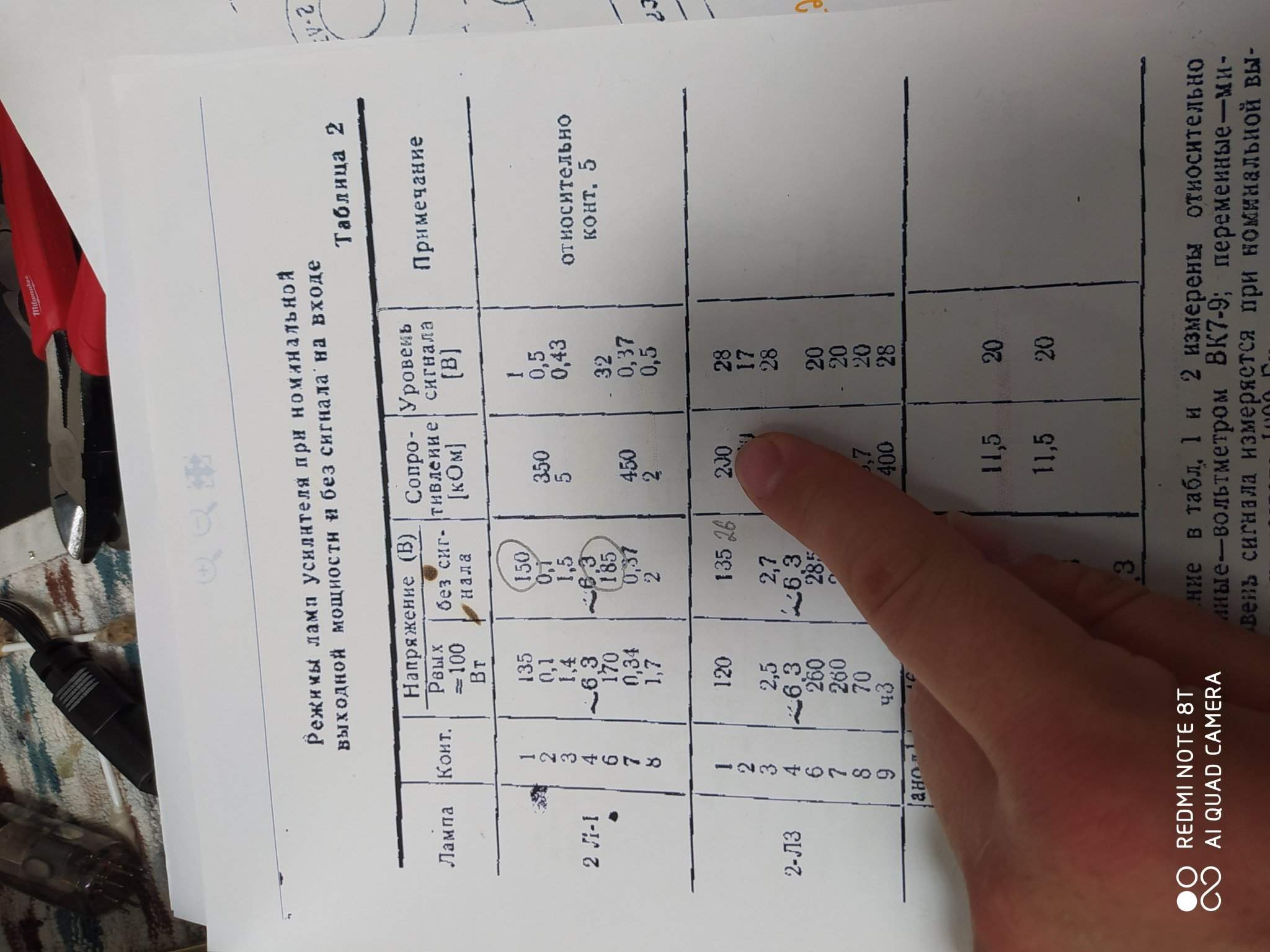

    Здравствуйте. Схема и паспорт http://bookfi.net/book/403730 .

       Здравствуйте.
   Общая обратная связь - должна быть отрицательной, т.е. напряжение с выхода на вход подаваться в противофазе ( в катод триода 6Ф5П с 7-контакта вых.трансформатора через 2-R28  и 2-R19( 2-R20 ) .  Иначе усилитель возбуждается.

Был свидетелем, как 6Р3С-1 плавились прямо в усилке. Много лучше возиться даже с 6П3С - вряд ли они в дефиците. А схему если родную повторяете, то не стоит - она не очень.

    Плата у Вас самодельная и подключена в схему возможно с ошибкой. Внимательно и тщательно проверьте "фазу" прохождения сигнала от входа триода 6Ф5П и далее через пентод 6Ф5П,
 на сетки 6Р3С, с анодов 6Р3С на соответствующие полуобмотки  вых. трансформатора, и полярность подкл. вых обмотки.
Так, например, если Вы поменяете местами анодные клеммы на лампах 6Р3С, то и поменяется на  180 градусов фаза сигнала на вых. обмотке трансформатора, и, соответственно в цепи  обратной связи.Усилитель будет возбуждаться. Также он будет возбуждаться если перепутаны местами сигналы с анода и катода фазоинверсного каскада на пентодной части 6Ф5П. Поэтому у вас при отключенной цепи обратной связи усилитель и играет, не возбуждается.
    Конечно лампы 6Р3С капризные  и требуют тщательной установки напряж. смещения на сетках, порядка -36 Вольт.

... и добавил:

        На схеме, которую я отправил в последнем сообщении, таки есть ошибка в цоколёвке 6Р3С приведённой на принципиальной схеме . Вот с-ссылка на этикетку-паспорт  для этой лампы :
https://istok2.com/data/632/ .   Видно, что подключение анодов А1 и  А2  надо менять местами.
    6Ф5П - живая ? Уверены ?

... и добавил:

       Надо было сразу делать печатные платы под мой вариант схемы ( см. сообщения от 23 и25 июля 2012 года на странице 2 в этой же теме ). Всё-таки и характеристики лучше и положительную обратную связь ( для уменьшения выходного сопротивления усилителя ) проще реализовать.

    При разводке общего провода надо руководствоваться известными правилами изложенными, например, в след. литературе: 1. Г.Отт " Методы подавление шумов и помех в электронных схемах ",М.:Мир,1979. - 318с. https://www.studmed.ru/ott-genri-metody-podavleniya-shumov-i-pomeh-v-elektronnyh-shemah_990eb204018.html  ;
2. М.Л.Волин "Паразитные процессы в радиоэлектронной аппаратуре ",М.: Радио и связь,1981. - 296с.
https://eknigi.org/apparatura/50449-parazitnye-processy-v-radioyelektronnoj-apparature.html .
Так в Л.2 на стр. 232 - 234 сказано, что соединение с корпусом прибора принято выполнять в одной точке - у входной лампы, но при этом соединение общих проводов каждого из источников питания выполняется отдельными проводами в эту точку( для У-100 это источники +505 В, +255 В и -36 В ).
В Вашем случае, где соединяются катоды вых. ламп  с общим проводом и корпусом усилителя ?
Возможно имеется ошибка ( из фото непонятно ). Проверьте, соединение общих проводов с конденсаторов питания на резистор 5,1 Ома выполнено на вывод этого резистора соединённый с общим проводом и корпусом усилителя ?

    По электрической принципиальной схеме:  все эти провода должны быть припаяны к левому выводу R9 ( 5,1 Ом ), т.е. к общему проводу, но не к "-" выводу КЦ402А; конденсаторы С7 и С8  - заменены и также номинал выбран в два раза больше,
т.е. 100,0 мкФ. Так ?
