Автор Тема: вторая жизнь самопалу  (Прочитано 2821 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
вторая жизнь самопалу
« : Января 24, 2016, 23:49:31 »
притащили мне тут пару живых трупов, с запросом "сделай как надо, чтоб звучало"




после беглого осмотра и прослушивания (оно живое! :crazy:) было решено выгинуть всё и оставить трансы
(нажмите чтобы показать/спрятать)

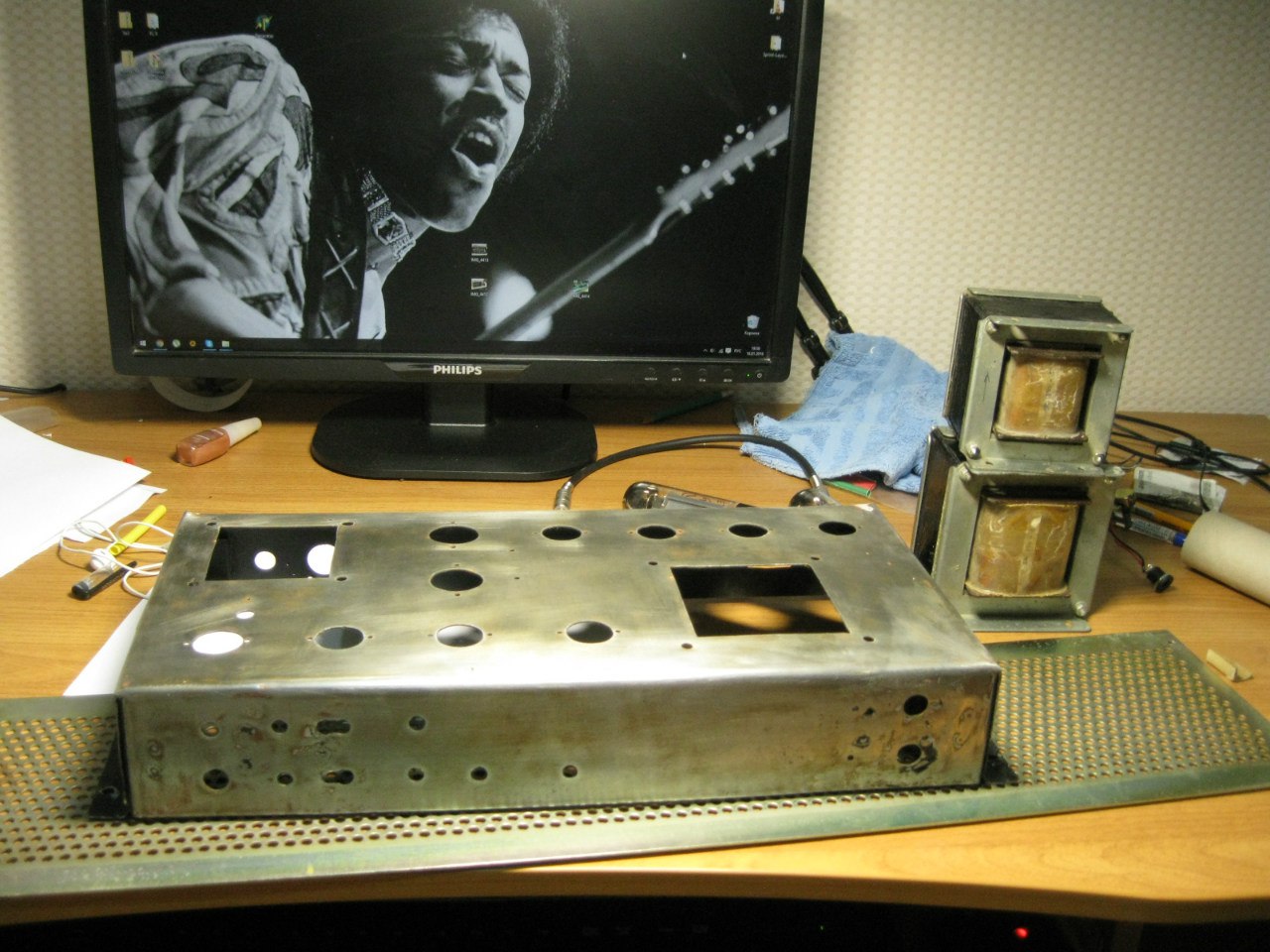

однако бюджет у нас не сильно большой, посему железяку мы оставим
задраим

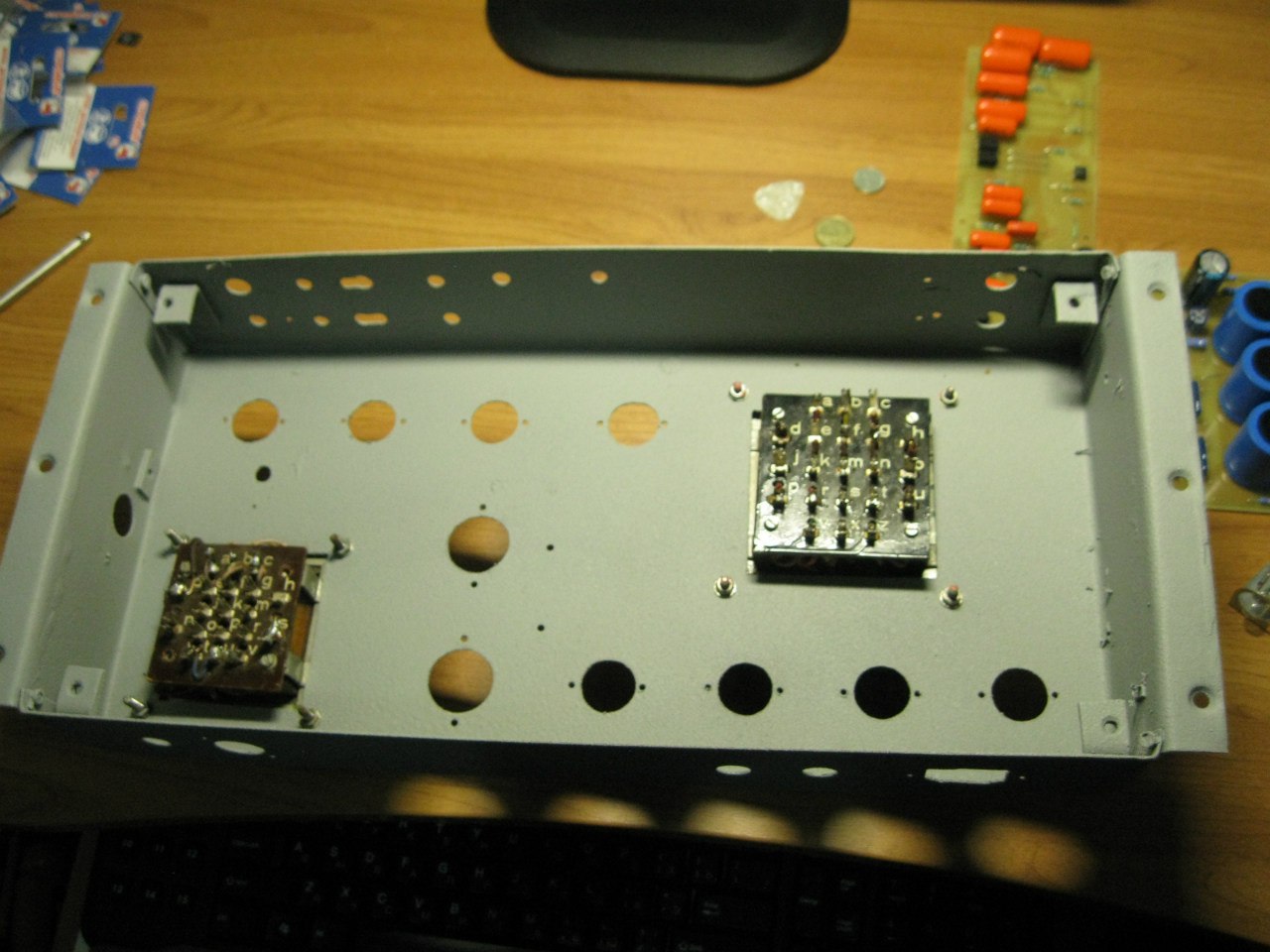

и придадим приятный глазу серый цвет
морду рассверлю и закажу панель как окончательно сформируется преамп


монтаж будет труЪ p2p с использованием различных панелек  :crazy: ух намаюсь я с ним
посему если будут какие то советы относительно тех или иных решений, прошу высказывать.

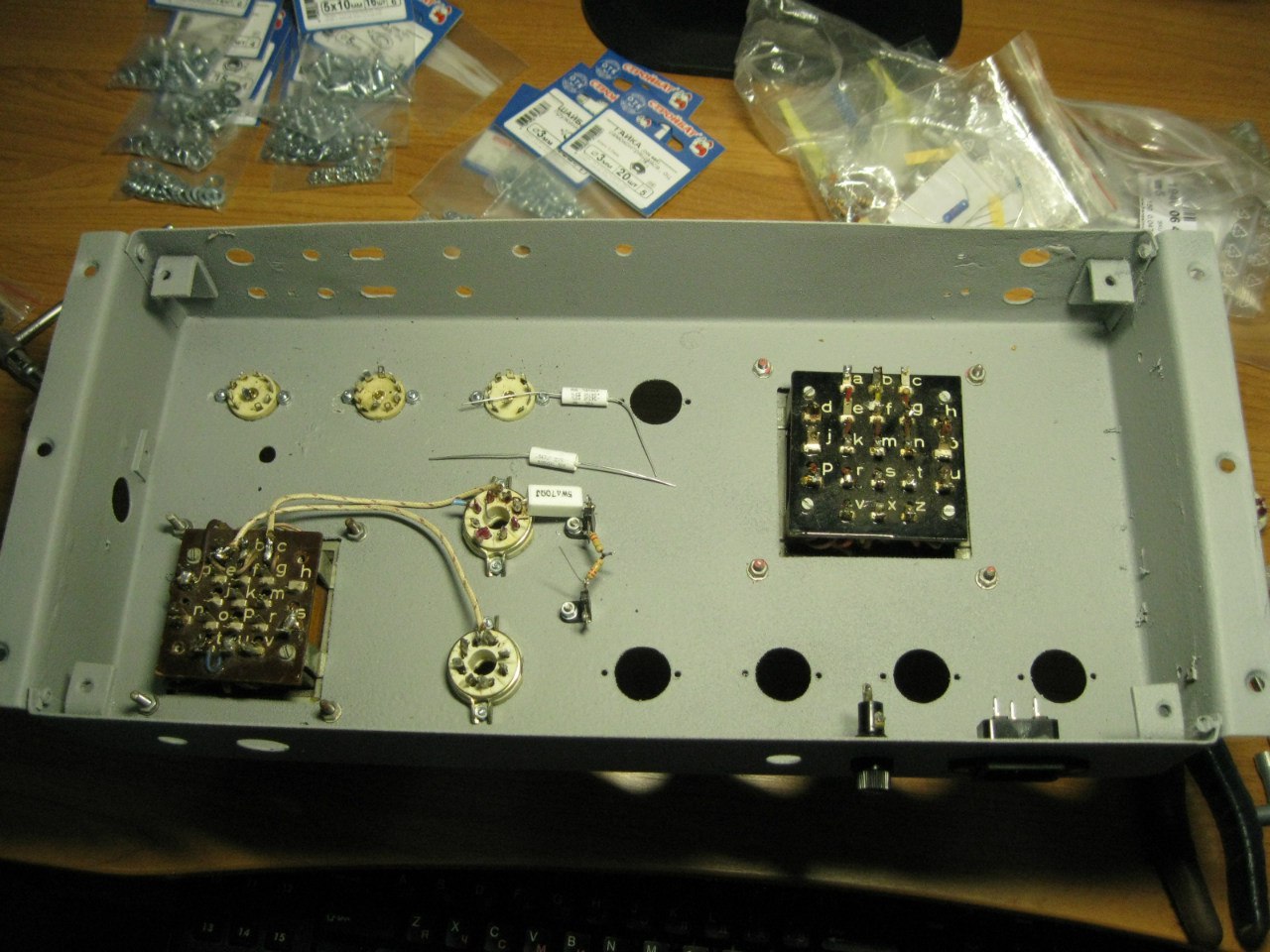

совсем чуть попаял

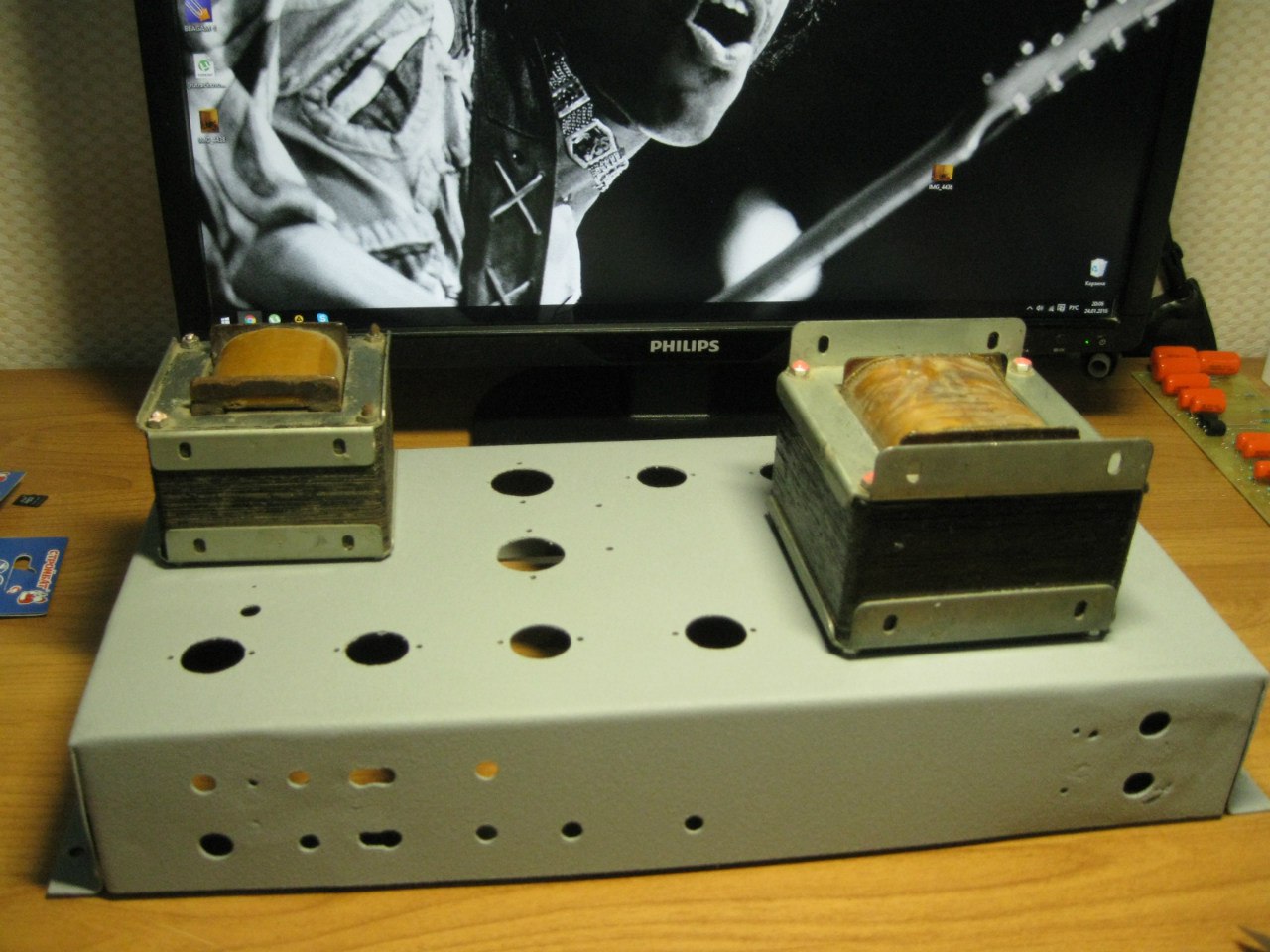

да да, заметил что трансы поставил в одной плоскости и развернул силовик на 90 градусов
буду очень благодарен за даташит силовика, сэкономит кучу времени
03.03.2016

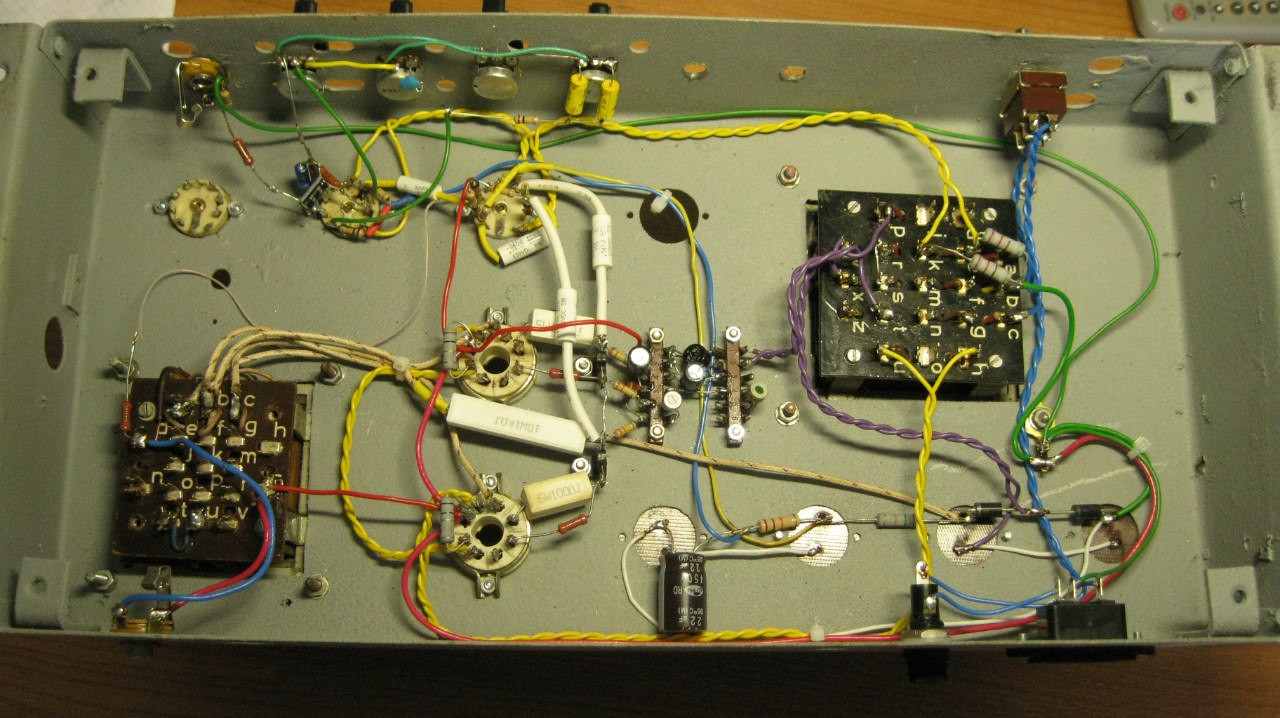

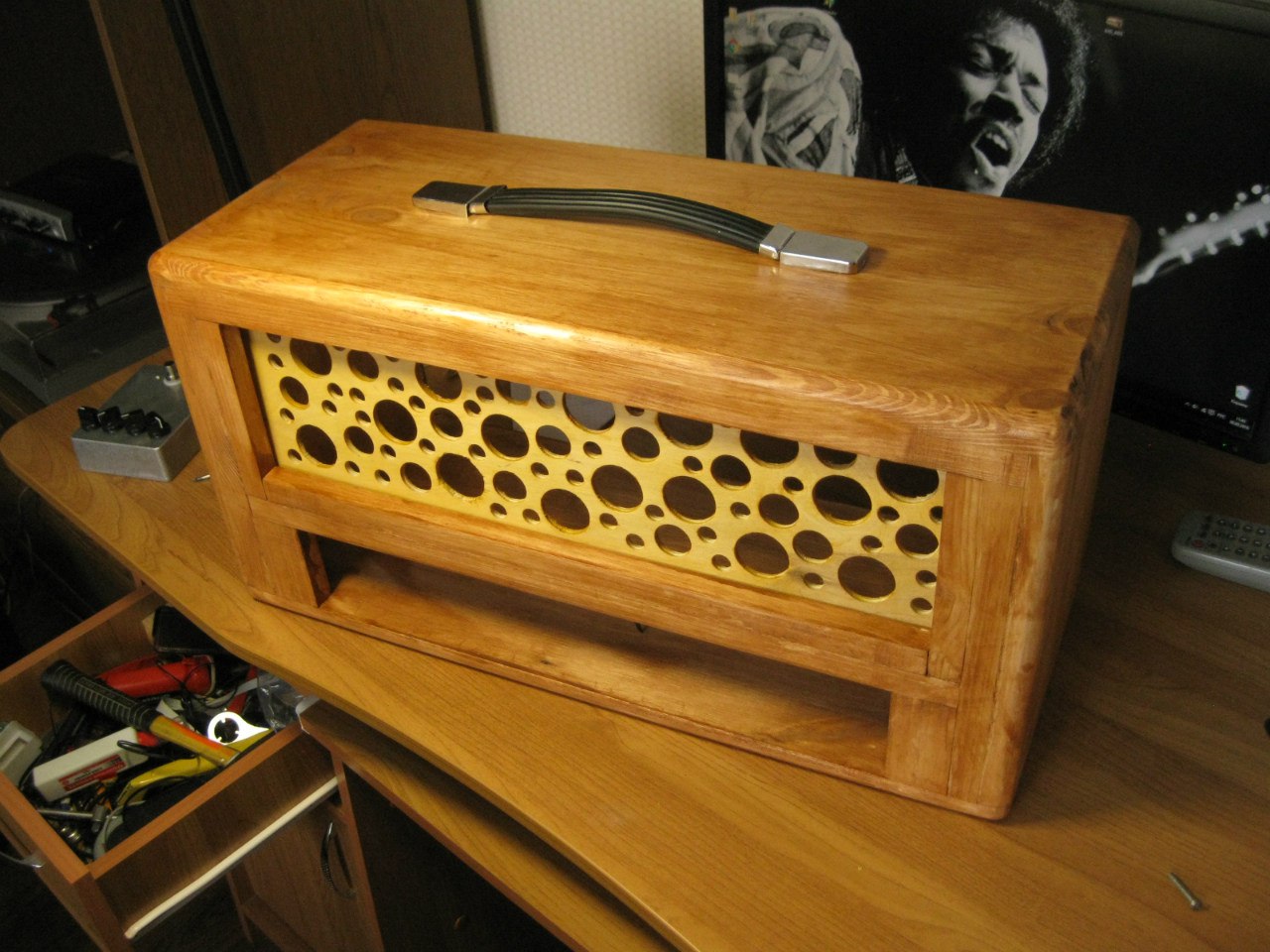

в результате был собран вот такой амп, осталось лишь перебрать тб (при выкручивании середины добавляет низов и самих низов слишком много.) и сделать морду. морда планируается из шпона, выжиганием надписей. ну и вселить в домик.



« Последнее редактирование: Марта 03, 2016, 12:00:29 от niz »

Оффлайн ГБ

  • Джемер
  • *****
  • Сообщений: 3161
  • Репутация: +589/-39
Хороший был звук у этого рандомлайта! Тяжело будет перебить  ;)
Типа по схеме жсм 800 собиралось?

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
честно говоря я так и не понял что именно это было, я пытался снять схему, дошел до тб иии :crazy:
психанул и распаял всё нафиг  :hmmm:
именно эти сборки звучали как то не очень.
если кому интересно шасси от беаго - отдам за так

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5204
  • Репутация: +521/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
нублин... ещё два бига пали в неравной битве с самопальщиками.  :(

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
чет не везет бигам, немцев гдр-ных как то более берегут

правда регент 30ку я добил, тк там остались от нее только ржавое корыто и ржавые трансы (их спас, все пластины в керосине отмачивал)

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
нублин... ещё два бига пали в неравной битве с самопальщиками.  :(
эт да
жалко

Оффлайн Максим Смелый

  • Опытный
  • ****
  • Сообщений: 515
  • Репутация: +46/-15
  • Inmalum
От бига кстати классные трансы. я собирал на выходнике тк150, если будут не нужны я купил бы))

Оффлайн _dblmko_

  • Ветеран форума
  • ******
  • Сообщений: 6834
  • Репутация: +1783/-826
подпишусь, люблю такие темы

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957

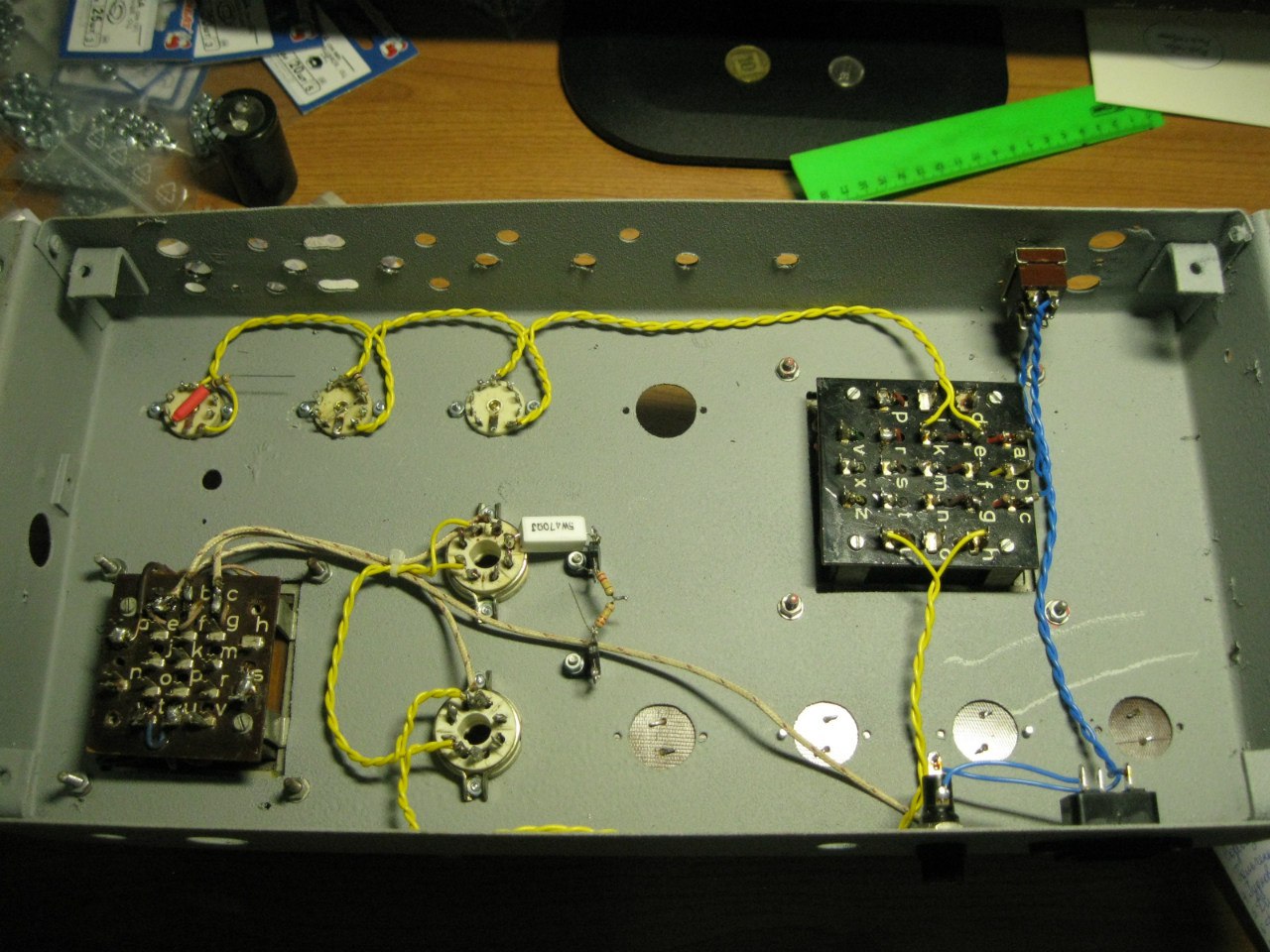

развёл питание окромя анодки, да порешетил ещё и без того дырявое шасси, под 6 крутилочек, а именно:
гейн, бас, мид, трхебле, пхрезенсе, и дептхе
ну и вход с выключателем.

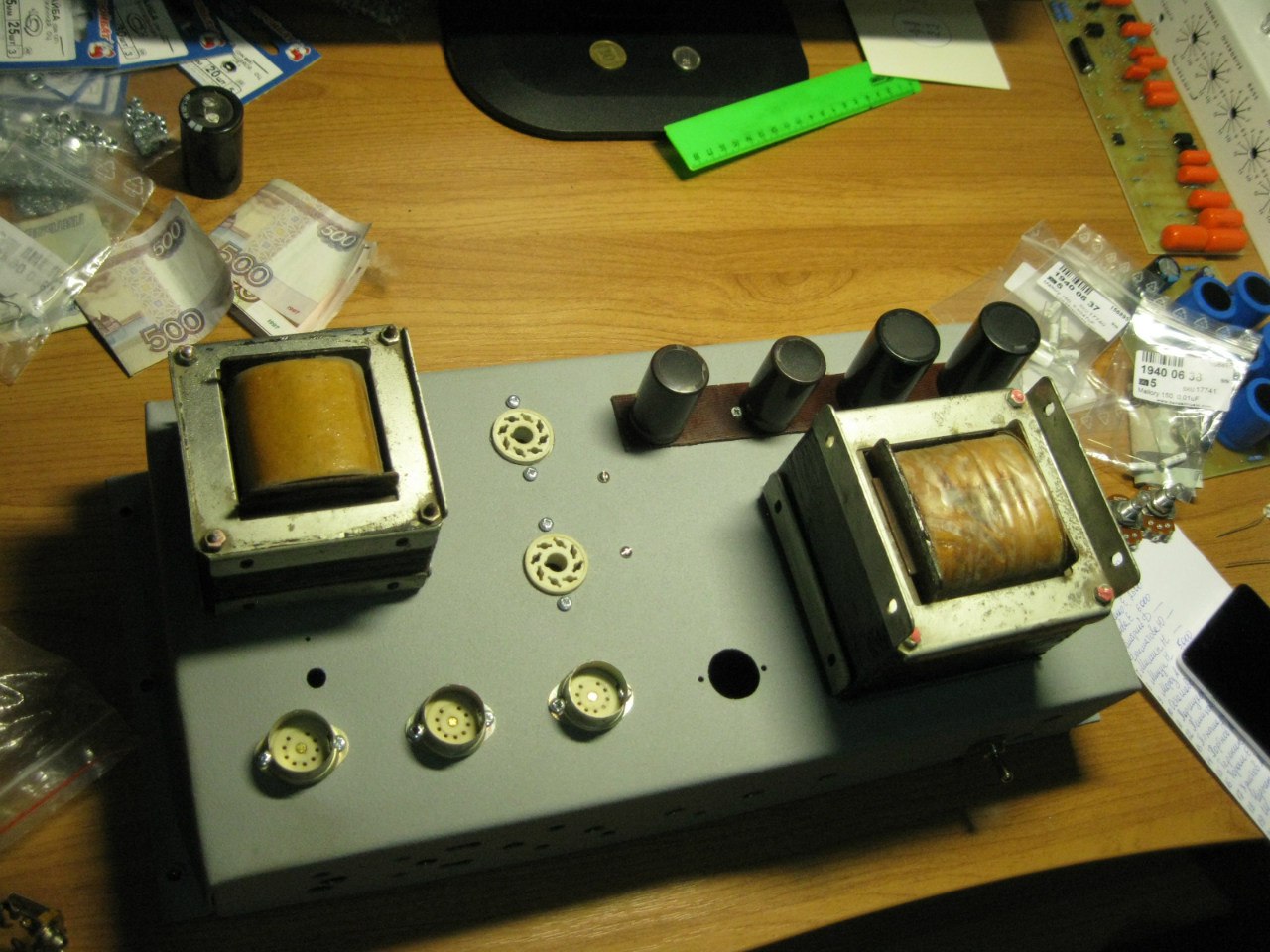

а так же убил двух зайцев, закрыл, не побоюсь этого слова, дырки лишние и поставил электролиты.получилось весьма и весьма. ещё одна дырка прикроется таким же способом, но пона не знаю что туда ставить, так что пущай поживёт так.


Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +269/-5
Способ фиксации банок к текстолиту - просто загнутые  ноги? Или будет что-то ещё?

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
там еще двух стороний скотч под банками

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10106
  • Репутация: +1254/-24
  • DIYng Fetus
    • http://cathar.ru
который от нагрева поплывёт.... удачи)

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
niz, под выводы электролитов я бы айлеты вставил, пока не поздно. Типа металлизация отверстий.

Оффлайн EaNot

  • Завсегдатай
  • ***
  • Сообщений: 485
  • Репутация: +133/-1
  • Ragtime Amplification
niz,
Значит ты из Краснодара? Таки Абдулла помер...Алкоголь доконал беднягу...Царство небесное!

По Беагу, который с шасси - поди 251, якобы гитарный? Конечно плохо его ребилдили. Можно куда лучше. И звучать будет в разы лучше стока. Вот что может получиться:



Такой ребилд я делал несколько раз, поэтому он отработан хорошо. По схеме это, в общем-то, Беаг :). Но сильно доработанный и с нужным функционалом. Поэтому звучит он правильно - мощный, упругий клин от полной чистоты до легкого кранча и без ухорезки. В отличии от стока, который звучит мутно (а поклонники называют это "теплый звук"), нединамично (гурманы полагают, что он "ровный") и до крови из ушей при малейшем намеке на перегруз (ценители считают это за "винтажный звук" )))))). Будет интерес - дам схему и расскажу про монтажку.

Сильник от 250-го (у 251-го отличается дополнительной слаботочной накальной обмоткой):
А-С - сеть 220В (причем строго на старые 220В, поэтому с современным стандартом сети имеем по накалу в притычок 6,8-6,9В, а анодное с обычным удвоителем - эдак около 550В, поэтому - для смещения нужен тоже умножитель, чтобы отстроить нормальный режим, а в обмотку накала - резистор, гасящий хотябы 0,3В, т.к. 240В в современной сети - как "здрассте" и вовсе не нарушение ГОСТ);
В - электростатический экран;
T-V - анодная обмотка;
P-R - обмотка смещения;
H-U - мощный накал (легко хватает на 2хЕЛ34+4х12АХ7 без просадки и перегрева транса);
G-N - маломощный накал, легко тащит пару 12АХ7 (если ламп преампа+ФИ в пределах 4шт. - смысла не имеет как накал, выгоднее использовать для сервиса - коммутация, индикация, питание каменных частей и пр.).

Выходник:
A,С - плечи первички, B - ее С.Т.;
S - общий вторички, T-U (перемычка) - 8Ом, D - 16Ом.

Поклонникам прелестей Беагов и всяких Регентов аз из - не верь. Беаги конечно получше Регентов, по крайней мере - исходно спроектированы более надежно, изготовлены более толково и звучат ближе к гитарной классике. Хотя - все-равно несравнимо с нормальным гитарным аппаратом, пока грамотно не переделаны. Да и проектные решения в них - полное безумство. Как пример - 250-й, якобы басовый, самый простой (и потому самый толковый) из всей серии:
- разъемы джек - без нормально замкнутого контакта, результат - фон и порой возбуд без подключенного источника сигнала;
- параллельные разъемы DIN на задней стенке, под скобой, к которым провода - через весь корпус - источник доп-фона;
- компоновка Вольюмов и ТБ потрясает: они перекрещены (относительно последовательности по схеме и элементарных правил проектирования РЭА), при этом Вольюмы отнесены к сетевому выключателю, через все (немаленькое) шасси;
- разводка платы - образец того, как не надо разводить;
- разводка индикатора клипа - столько провода, что на нем можно повеситься :).
И "мелочи":
- отдельные накальные обмотки в силовике, не имеющие ни малейшего смысла - одни только лишние затраты труда;
- монтаж любимыми во всем совкострое жгутами, в которые стянуты все цепи без раздумья;
- неиспользуемые вторички или любой из вариантов на выходе - 8 или 16 по прихоти (хоть маркировка есть, и то спасибо...);
- далекие от стандартов де-факто входные сопротивления (это под какие же датчики?);
- неудобные для регулировок номиналы в ТБ (это для каких же сигналов его считали?);
- крайне мало применяемые (даже в те годы) лампы преампа.
И прочие нелепости, которые не счесть...Так это - простой 250-й. А в остальных наворочено глупостей поболее. Соответственно - исходный звук уныл до отвращения. Поэтому - без всякого воздыхательства - в передел их! Одно "НО" - не следует выдавливать из них супер-дрюпер-модерн-хай-гейн. При имеющихся особенностях трансов, уровень перегрыза - до 800+ максимум. А лучше - до Плекси-стайла.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +269/-5
Роман, со свойственной ему харизмой, в очередной раз закрыл все возможные вопросы)
