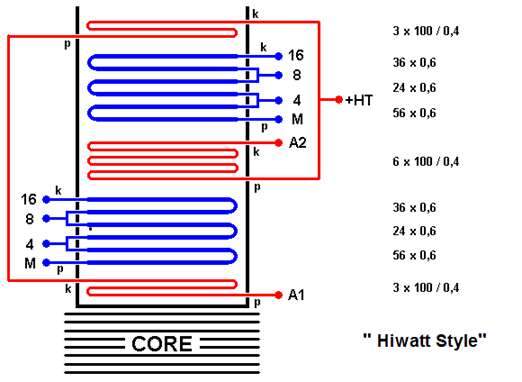

И снова я. Как мотать первичку—вообще не вопрос, а вот вторичку, немного не допонял. Смотрите. Когда я начинаю мотать вторичку( написано в параллель ), если у меня 2 сопротивления, то я мотаю сразу 2 провода вместе, как будет отвод на одно из сопротивлений, то дальше от вторички мотаю один провод? Если же 3 сопротивления, то 3 провода, и соответственно по одному выводы делаю на определенном количестве витков?
Вот вырезка:
Вот классический, несложный и на удивление хороший выходник под 2х6П6С(6V6) на сердечнике от ОСМ-0,063:
Первичка: 2860(2х1430) витков проводом ПЭТВ-150 диаметром 0,224. Такой экзотический провод - это то, что было в наличии под рукой, как всегда . Можно
спокойно использовать обычный ПЭТВ-2 диаметрами от 0,22 до 0,24, все войдут, т.к. по началу я для них и считал.
Вторичка: 140 витков (на 16Ом) с отводом от 95 витка (на 8Ом) проводом ПЭТВ-2 диаметром 0,5, в две параллельных секции;
Порядок намотки такой:
1 - 5 слоев первички по 130 витков в каждом;
2 - 2 слоя вторички по 70 витков в каждом, отвод от 95 витка;
3 - 6+6 слоев первички по 130 витков в каждом, отвод от середины;
4 - 2 слоя вторички по 70 витков в каждом, отвод от 95 витка;
5 - 5 слоев первички по 130 витков в каждом.
Послойная пропитка БФ, слегка разбавленным спиртом, послойная сушка феном. Межслойная изоляция первички - фторопластовая лента толщиной 0,03мм.
Межсекционная изоляция - 5 слоев малярного скотча толщиной 0,1мм. Межслойная изоляция вторички - 1 слой малярного скотча толщиной 0,1мм.
Выводы первички - МГТФ-0,12, выводы вторички - продолжением обмоточного провода в лакотканевой трубке.
Первички соединяются последовательно (можно перекрестно-последовательно для выравнивания активного сопротивления плеч),
вторички - в параллель. Отвод от середины средней секции первички - анодное. Начало вторичек - общий.
Не понимаю, почему в описании намотки слоев написано, что вторички две наматываются. Это сделано, чтобы у меня было два вывода на 8Ом и два вывода на 16Ом? Мол для двух динамиков? И ещё такой вопросик, как мне посчитать на каком витке сделать отвод на 4Ом? Считал, сколько витков приходится 1Ом, но что-то как-то по-левому получается.
