Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #30 : Октября 16, 2023, 12:57:03 »

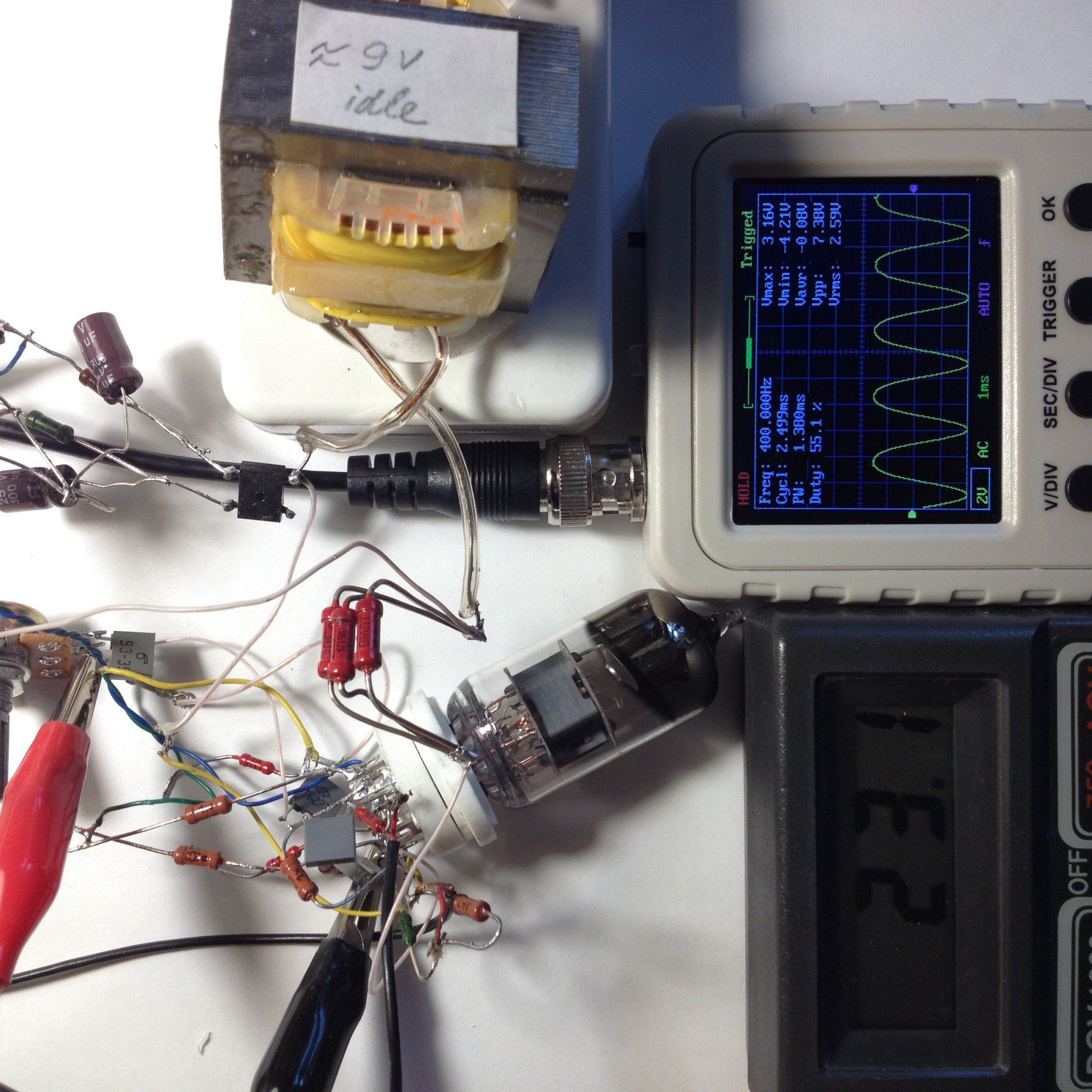

Немножко подразню: так работает исправное устройство ;):

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3930
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #31 : Октября 16, 2023, 13:03:30 »
Geezer, Пришла осень, всё началось снова.... Сэмплы будут? Подозреваю, что нет.
А 100500 фоток осциллографа - вот честно, смысла не имеют, ибо если на первом фото когда-то с пару лет назад это было хоть кому-то познавательно, то пихать их регулярно во все темы подряд это уже какую-то патологию напоминает, извините.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #32 : Октября 16, 2023, 13:23:04 »

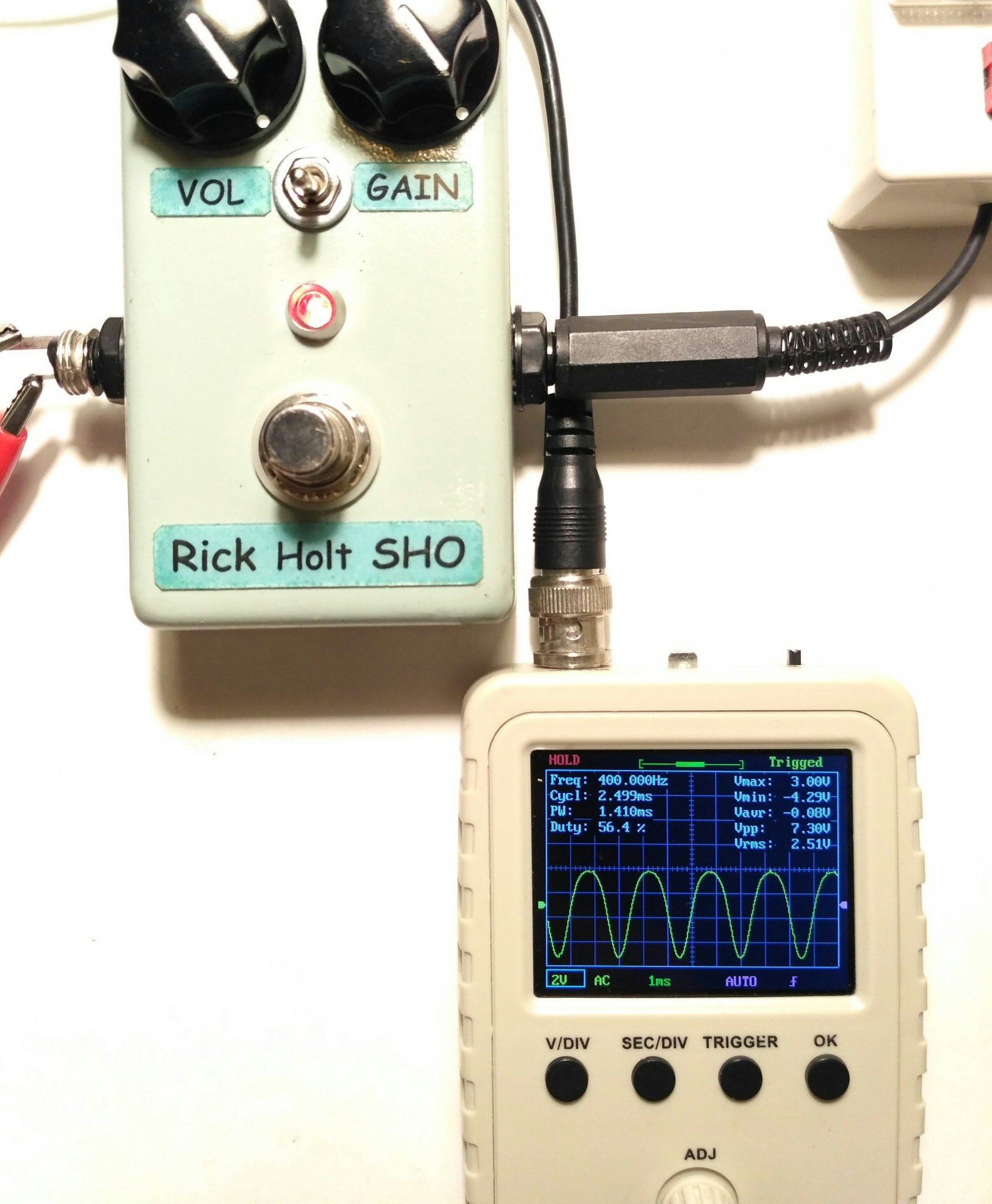

Для тех, кто не в теме: главный цимес бустера на МОП-полевике заключается во внесении им типично ламповых искажений ;):

P.S. Почему картинка поворачивается относительно оригинала - х.з. :D



« Последнее редактирование: Октября 16, 2023, 13:25:20 от Geezer »

Оффлайн NapalmRain Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • Варвар во плоти
    • Остров Пандоры
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #33 : Октября 16, 2023, 13:32:48 »
Цитата: Alex_SG от Октября 16, 2023, 12:52:00
NapalmRain, А просто ради хохмы отпаять транзистор - половина питания на делителе появится? :)

Да, появилось...
Прозвонил, прям откровенно козы нету, но ведёт себя как просто два доида в одном корпусе

Транзистор тестер, в принципе, показал аналогичную картину:


А такую картинку рисует на его собрата из коробки взятого:

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #34 : Октября 16, 2023, 13:38:08 »
Картинка №2 внушает определённый оптимизм :)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3930
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #35 : Октября 16, 2023, 13:38:38 »
NapalmRain, Как версия - убит статикой при пайке. Не очень типично для современных компонентов, но для начала можно на время монтажа закорачивать все выводы проволочкой. Потом не забыть снять :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6037
  • Репутация: +628/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #36 : Октября 16, 2023, 13:47:17 »
Alex_SG, ну есть ряд ресурсов нормальных. Вот как-то на них в подавляющем большинстве схема одна, просто ровно один набор деталей.

Мне попалась статья, где разобраны нюансы, и предложен вариант по устранению(ранее писал) шороха и щелчков потенциометра.

Мод РХ позволяет иметь как оригинальный вариант так и модифицированный. Так что в моем варианте, по факту, 3 схемы скрещены ;D

... и добавил:

Цитата: Alex_SG от Октября 16, 2023, 12:52:00
А просто ради хохмы отпаять транзистор - половина питания на делителе появится? :)

С таким монтажом это уже не ради хохмы :rolleyes: :)

... и добавил:

Цитата: Alex_SG от Октября 16, 2023, 13:03:30
Сэмплы будут? Подозреваю, что нет.

Неа. Зачем?
« Последнее редактирование: Октября 16, 2023, 13:49:35 от Spero_In_Inteligo »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3930
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #37 : Октября 16, 2023, 13:55:05 »
Цитата: Spero_In_Inteligo от Октября 16, 2023, 13:47:17
С таким монтажом это уже не ради хохмы :rolleyes: :)
Кстати ничего так монтаж, мне почему-то понравилось. Отстроить и залить в кубик прозрачной органики - получается красиво, примеры где-то были тут :)

Цитата: Spero_In_Inteligo от Октября 16, 2023, 13:47:17
Неа. Зачем?
Я до сих пор не научился слышать осциллограмму  :rolleyes:
Понимаю, что вопрос был риторический :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6037
  • Репутация: +628/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #38 : Октября 16, 2023, 14:00:19 »
Цитата: Alex_SG от Октября 16, 2023, 13:55:05
Кстати ничего так монтаж, мне почему-то понравилось. Отстроить и залить в кубик прозрачной органики - получается красиво, примеры где-то были тут :)

Красиво, крепко. Сложно ремонтировать и модить. Ну и в кузовок упрятать - так себе.
А в смолу бустер с мегаомом на входе? не.... :p Силуминий пока есть на планете.

Цитировать
Я до сих пор не научился слышать осциллограмму  :rolleyes:
Понимаю, что вопрос был риторический :)

Ну мне тоже не понятно в чем прикол показывать "килогерц". Потому как "килогерцем выше-ниже" - вообще иной коленкор быть может. ???

Вероятно, слышать осфиллограмму - ступень эволюции выше, нам недоступная. Хотелось бы надеяться что пока ;D

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3930
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #39 : Октября 16, 2023, 14:12:21 »
Spero_In_Inteligo, Под силуминий надо платку городить, хотя бы макетную. А вот такое просится быть залитым в кристально прозрачную смолу с последующей полировкой и что там дальше по техпроцессу положено. Кстати не факт, что будет фонить :)
А мегаом в смолу смущает с точки зрения утечек или отсутствия экрана? Если первое, так и гигаомы приходилось заливать - при нормальной смоле проблем нет, да и схема перестаёт работать как датчик влажности :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6037
  • Репутация: +628/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #40 : Октября 16, 2023, 14:16:12 »
Цитата: Alex_SG от Октября 16, 2023, 14:12:21
Spero_In_Inteligo, Под силуминий надо платку городить, хотя бы макетную. А вот такое просится быть залитым в кристально прозрачную смолу с последующей полировкой и что там дальше по техпроцессу положено. Кстати не факт, что будет фонить :)
А мегаом в смолу смущает с точки зрения утечек или отсутствия экрана? Если первое, так и гигаомы приходилось заливать - при нормальной смоле проблем нет, да и схема перестаёт работать как датчик влажности :)

Согласен насчет макетки/платки.

Но вот предложенную конструкцию кроме как на столе или в смоле я не вижу. Подобное можно и в корпусе, на планках-гребенках. Но это монструозный бустер выйдет :)

Смущает именно фоном. Впрочем, мне бустер для сугрева(да и мод существенно перца добавляет), если для подкрасить, может и можно жить. ???

Да и вообще говоря затея автора с фиксированным усилением мне видится малоприменимой. А заливать потц в смолу... :hitrez:

Оффлайн NapalmRain Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • Варвар во плоти
    • Остров Пандоры
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #41 : Октября 16, 2023, 14:36:37 »
Уважаемые господа! Сердечно всех благодарю!
После замены транзистора всё заработало. Присутствует небольшой фон, но, думаю, после помещения всего этого безобразия в корпус, должно исправится.
Что касается смолы, корпуса, макетки и прочего, В идеале, конечно, сделать на макетке. и первую версию я так и сделал

Но там я сначала перепутал распиновку транзистора, потом ещё что-то пошло не так и я решил, что проще собрать всё заново навесным способом. (макетки кончились в наличии :( )
Как поступить с текущей работающей ревизией ещё буду думать)

В любом случае спасибо всем за помощь в поиске неисправности, за пояснения, за советы и вообще!

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3930
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #42 : Октября 16, 2023, 14:41:19 »
NapalmRain,  :good: :plus-one:
Макетки можно использовать не один раз. Детали выпаиваем, припой из отверстий вытягиваем плетёнкой с большим количеством флюса типа ЛТИ-120, отмываем и получаем новую макетку  8)

Оффлайн NapalmRain Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • Варвар во плоти
    • Остров Пандоры
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #43 : Октября 16, 2023, 14:44:01 »
Цитата: Alex_SG от Октября 16, 2023, 14:41:19
NapalmRain,  :good: :plus-one:
Макетки можно использовать не один раз. Детали выпаиваем, припой из отверстий вытягиваем плетёнкой с большим количеством флюса типа ЛТИ-120, отмываем и получаем новую макетку  8)
Да это понятно, но хотелось собрать прототип как можно быстрее, не тратя время на "восстановление" платы

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Zvex hard on на 2n7000 поиск ошибки
« Ответ #44 : Октября 16, 2023, 15:47:26 »
Цитировать
хотелось собрать прототип как можно быстрее

Любитель не связан какими-либо обязательствами перед кем бы то ни было, и волен схемно экспериментировать любым способом.

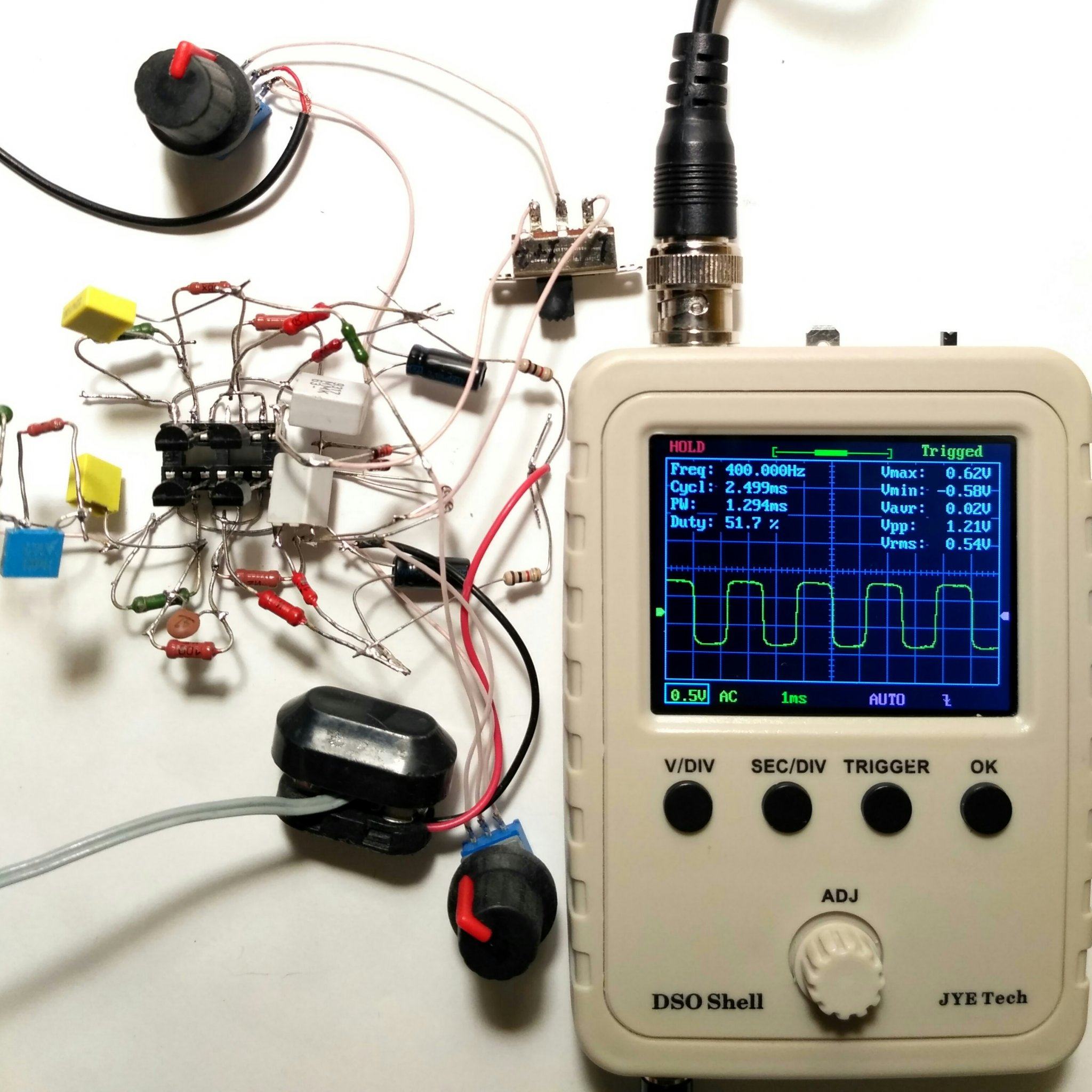

Выглядит это ужасно, но на работоспособность схемы не влияет нисколько ;D:
