Задуматься о этой проблеме, как всегда бывает, заставил один неприятный случай. На днях решил порадовать соседей звуком своего 800-го, все подключил, лампы прогреты, громкость на 20%, щелкаю стенбай и бью по струнах, а в ответ тишина
. . Не понял?, все подключено, индикаторы горят.... Быстро пробежал по кабелям, то же все внешне в порядке. Все вырубил, начал рассматривать более внимательно. Оказалось, что причиной этого конфуза был акустический штекер воткнутый в кабинет, как оказалось сомнительного качества и который прокручивался в показаном стрелкой месте:
Чуть пошевелив его контакт возобновился. Видимо со временем вследствие плохой развальцовки и образования окисла металла был потерян контакт. Понятно, в дальнейшем использовать такой штекер не безопасно для выходных ламп и трансформатора усилителя. В этот раз вроде все обошлось, как в дальнейшем обезопасить свой усилитель от подобных инцидентов плохого контакта, обрыва кабеля и др.
Вспомнилось, что в период активного занятия коротковолновым радио, обрыв антенного кабеля, или рассогласование в режиме радиопередачи могли привести к выжиганию транзисторного усилителя мощности. Цена мощных вч-транзисторов заставляла сильно чесать затылок
. Вот тогда радиолюбителями и был предложен один из вариантов простой защиты выходного каскада, позволяющий в короткое время заметить неисправность и вырубить амплифаер. Приведу все схемы по порядку, дабы ход мысли был всем понятен. Вот схема одного из полупроводниковых усилителей где реализована эта простая идея:
Суть идеи состоит в том, что нужно в нагрузку выходного трансформатора включить постоянное сопротивление, номиналом в несколько раз больше чем предполагаемая нагрузка, но позволяющее некоторое время проработать выходному каскаду хоть и в тяжелом режиме но без пробоя и прожига. Вот цитата описания защиты выше наведенного усилителя: "Дополнительно для защиты усилителя на его выходе установлен резистор R29 (рис.1) мощностью 4 Вт (составленный из двух резисторов МЛТ-2), который в случае аварийной ситуации (обрыв в антенне или фидере) в течение нескольких секунд испускает запах горелой краски, сигнализируя о неисправности (tnx UT2PW), предложившему такое решение". Мощность описанного усилителя была 50 Вт в нагрузке 50 ом. В нормальном режиме шунтирующее действие этого резистора практически не оказывает никакого влияния.
По аналогии с этим, данное решение можно перенести и в мир гитарного усиления, только номинал шунтирующего резистора уменьшить в два раза. И каково же было мое удивление, когда подобное решение я нашел в серийных усилителях. Как пример привожу известный и любимый многими комбик laney cub 10! Вот действительно не зря он заслуживает своих рекомендаций и внимания гитаристов. Простая отработанная схема, ничего лишнего, да еще и вопросу защиты уделено внимание. Похвала производителю
Привожу его схемы, полную и с выделенной частью где реализована защита:
CUB-10 (2009).pdf (339.66 КБ - загружено 112 раз.)

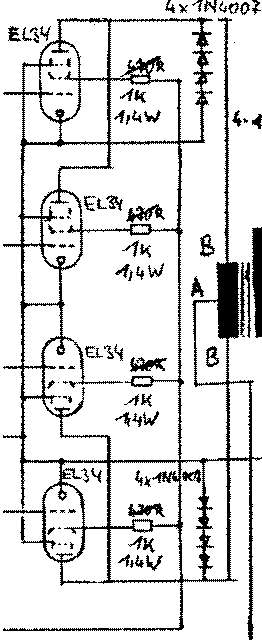

Реализация этой простой, но как мне кажется замечательной идеи не сложна и практически копеечная. Но польза может быть неописуемо огромной и в будущем может избавить от головняка по поиску и замене выходных ламп и трансформатора. По поводу резисторов, думаю номинал должен быть около 200-250 ом, мощность в зависимости от Вашего усилителя от 2-4 вт, учитывая что 4 вт при 50 ватном усилителе. Не знаю как поведут себя современные китайские резисторы и какое время они будут дымиться
, но наши МЛТ проверены, Вы точно заметите неисправность пока он развалиться на части от нагрева.
