Автор Тема: Простая защита оконечника лампового усилителя  (Прочитано 8767 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Leronchik Автор темы

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Касательно защиты, то постоянный и неотключаемый резистор параллельно динамику я считаю не айс  :hmmm:
Обоснуй пожалуйста!

... и добавил:

;D


... и добавил:

меня пару раз било сетевое 220 -- в одну руку..
один раз анодное -- при чём, второй рукой я держался за заземлённый корпус  :crazy: ..... прям прочувствовал как оно прошило меня - из руки в руку ..через грудь :crazy:  ...анодное - в преампе  ... если бы это было анодное в оконечнике - расклад был бы совершенно другой  ;D
А говоришь что аккуратный и внимательный  ;D

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Обоснуй пожалуйста!

Ну как, динамик имеет своё сопротивление и параллельно ты вешаешь ещё резистор с постоянным сопротивлением.
Получается, что общее сопротивление нагрузки поменяется.

А чем диоды не устраивают?

Оффлайн Leronchik Автор темы

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
По моему сопротивление в 220-250 Ом, шунтирующее 8-16 Ом ни какого влияния не окажет.
Диоды то устраивают, но как писал выше, понимаю их работу в вопросе самоиндукции, но  куда девать выделенную мощность и как они тут могут помочь  ???
Хотя согласен, в идеале  несколько, возможно даже десятков секунд ламповый усилитель спокойно продержится и без нагрузки.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Хотя согласен, в идеале  несколько, возможно даже десятков секунд ламповый усилитель спокойно продержится и без нагрузки.

Он и несколько минут продержится без нагрузки, если нет входного сигнала.

По крайней мене, защиту с диодами я наблюдал во многих схемах, в т.ч. и в промышленных усилителях. Резисторов я не видел нигде  ???

Оффлайн Leronchik Автор темы

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
По крайней мене, защиту с диодами я наблюдал во многих схемах, в т.ч. и в промышленных усилителях. Резисторов я не видел нигде  ???

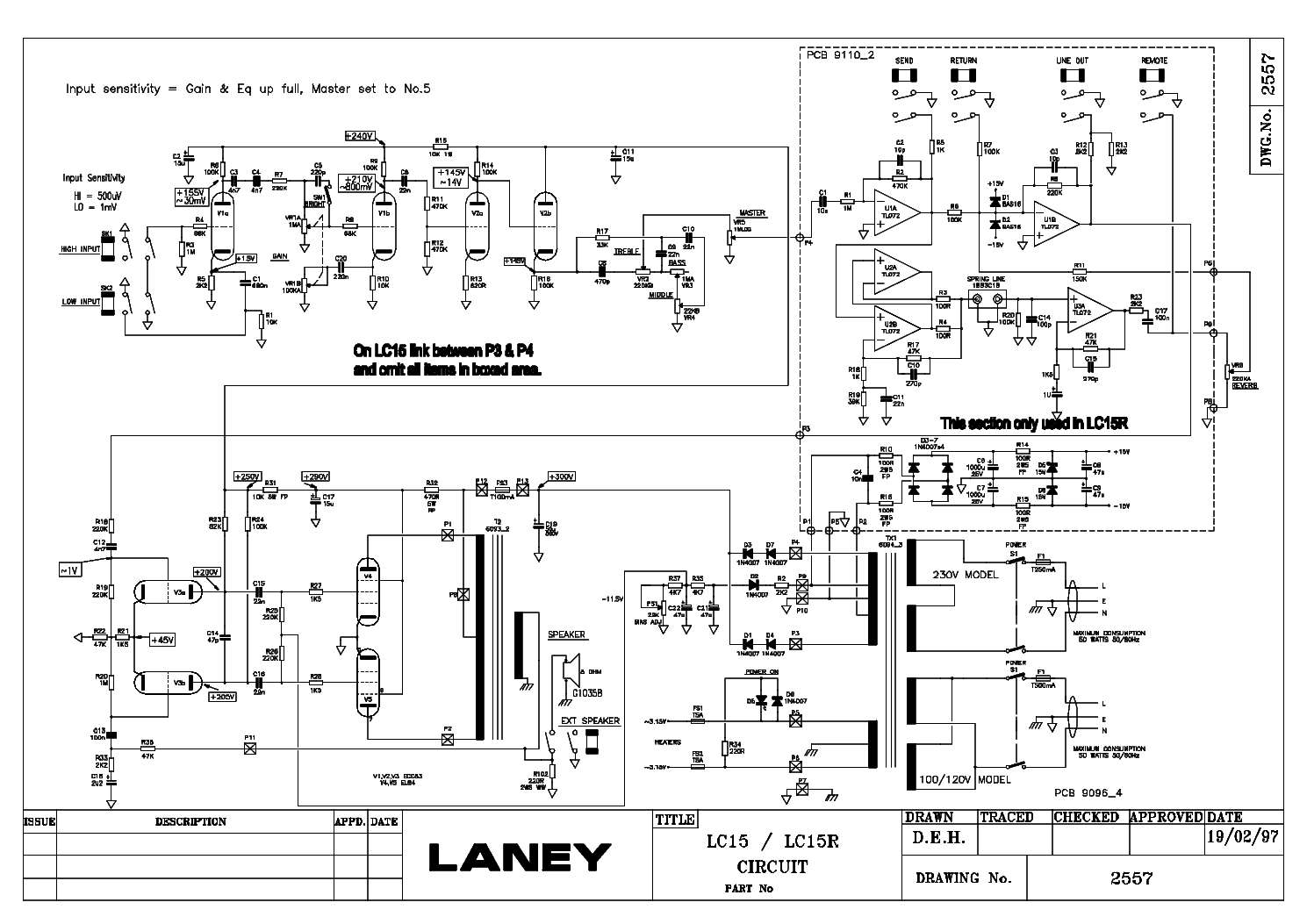

Вот, опять же laney:
Даже без диодов!
« Последнее редактирование: Июня 28, 2015, 20:31:07 от Leronchik »

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • completely insane
    • KMG personal page
Цитировать
По моему сопротивление в 220-250 Ом, шунтирующее 8-16 Ом ни какого влияния не окажет.
Там вообще то не 8-16 Ом, а частотно-зависимое комплексное сопротивление, и шунтирование постоянным резистором изменит ачх, не значительно, но все-же.
Цитировать
Диоды то устраивают, но как писал выше, понимаю их работу в вопросе самоиндукции, но  куда девать выделенную мощность и как они тут могут помочь  ???
При отсутствии "слива" энергии в нагрузку, она остается в виде переменного поля в трансе. За исключением активных потерь в сердечнике, обмотках, полях рассеивания. У тебя же ненагруженный 100 ваттный силовик не потребляет от сети 100 ватт.
Цитировать
Хотя согласен, в идеале  несколько, возможно даже десятков секунд ламповый усилитель спокойно продержится и без нагрузки.
Для того чтобы прошить изоляцию (транс, панелька, печать) достаточно микросекунд, а дальше уже по "следу" дожжет окончательно.

Оффлайн Leronchik Автор темы

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
У тебя же ненагруженный 100 ваттный силовик не потребляет от сети 100 ватт.
Я для себя этот пример представлял, действительно как бы все так, но что то мне в этом примере не нравится  :( . Обосновать пока не могу. Испытывать усилок так же не буду  ;D

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8792
  • The Sound Maker™
    • soundcloud
Испытывать усилок так же не буду  ;D

а чё? ..... испытай  :twiddle:

 потом расскажешь .... много было дыма....или мало  ;D

Оффлайн Leronchik Автор темы

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Это удовольствие я оставлю тебе Garik Alengos! Ведь я не только добрый, но и не жадный  ;D

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8792
  • The Sound Maker™
    • soundcloud
та, нее..... удовольствие от того, что ухайдокать 800-й ??

это не ко мне.. ;D ;D

Оффлайн Леша Троицкий

  • Завсегдатай
  • ***
  • Сообщений: 337
  • Две обезьяны в одном человеке.
Можно еще между усилком и кабинетом loadbox поставить.
Если кабинет отвалится, то loadbox создаст нагрузку.

Первое, что пришло на ум... ???

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8792
  • The Sound Maker™
    • soundcloud
Можно еще между усилком и кабинетом loadbox поставить.
Если кабинет отвалится, то loadbox создаст нагрузку.

Первое, что пришло на ум... ???

а если и  loadbox отвалится? ....  :hitrez: ..что второе придёт на ум?  :hitrez:

... и добавил:

https://youtu.be/8OIPOZdbVXs
« Последнее редактирование: Июня 30, 2015, 13:24:12 от Garik Alengos »

Оффлайн Леша Троицкий

  • Завсегдатай
  • ***
  • Сообщений: 337
  • Две обезьяны в одном человеке.
Помню эту сценку, смешно.
Вкрутить внутрь головы на постоянку, хотя как скажется на качества звука - я хз.

*господа, кидаем свежие помидоры. Тухлые и у самого имеются :p*

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8792
  • The Sound Maker™
    • soundcloud
Вкрутить внутрь головы на постоянку, хотя как скажется на качества звука - я хз.

а как скажется на качестве головы?  :hitrez:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91794
  • Санкт-Петербург
    • AZG CUSTOM
Параллельный низкоомный резистор - вам делать больше нечего?  :otk:

Минимальное влияние можно пересчитать хотя бы из соотношения для адекватной приведенки. Так что вариант с диодами куда лучше.
« Последнее редактирование: Июня 30, 2015, 14:10:26 от AZG »
