Автор Тема: Секретный педалборд от Ерасова. Кто что думает?  (Прочитано 53705 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Андрей Поздеевъ Автор темы

  • Опытный
  • ****
  • Сообщений: 513
  • Репутация: +21/-0
  • Блюз
Приведенное ниже, КОПИПАСТА с форума ерасова(http://www.yerasov.ru/forum/viewtopic.php?f=5&t=8292&start=0)

SCS(Secret Connecting System) pedal board.

«В 80-е годы гитаристы использовали не так уж много педалей, одну-две, ну, от силы, три. Позже, когда стало
чуть ли не правилом иметь их целую кучу, стали появляться специальные педалборды для удобства пользования
педалями и для их переноски. Все они, на мой взгляд, обладали одним и тем же недостатком – занимали уж слишком
много места, так как к каждой педали нужно было подключать целых 3 кабеля, включая питание. Всякий раз, когда
я видел под ногами у гитариста нагромождение педалей и проводов, мне хотелось сделать хоть что-нибудь, чтобы
уменьшить площадь, занимаемую этими нужными приборами, и количество соединительных кабелей. Вот если бы
было можно ставить их вплотную друг к другу, а коммутацию делать снизу… Эта сонная мысль жила в моей голове
несколько лет, иногда просыпаясь и стуча изнутри в затылок. В ответ я его чесал, и через некоторое время она
каждый раз благополучно засыпала с чувством выполненного долга.
И вот однажды, услышав знакомый стук, вместо того, чтобы в очередной раз почесать свой затылок, я просто сел и нарисовал
как это должно работать. А дальше началась обычная конструкторская работа всего нашего коллектива, которая и привела к созданию этого
самого маленького в мире педалборда и целой серии педалей, которые могли быть на него установлены. Название
придумывать не пришлось, оно родилось само по себе, ну конечно же - Секретная Коммутационная Система!"

Александр Ерасов

Описание.

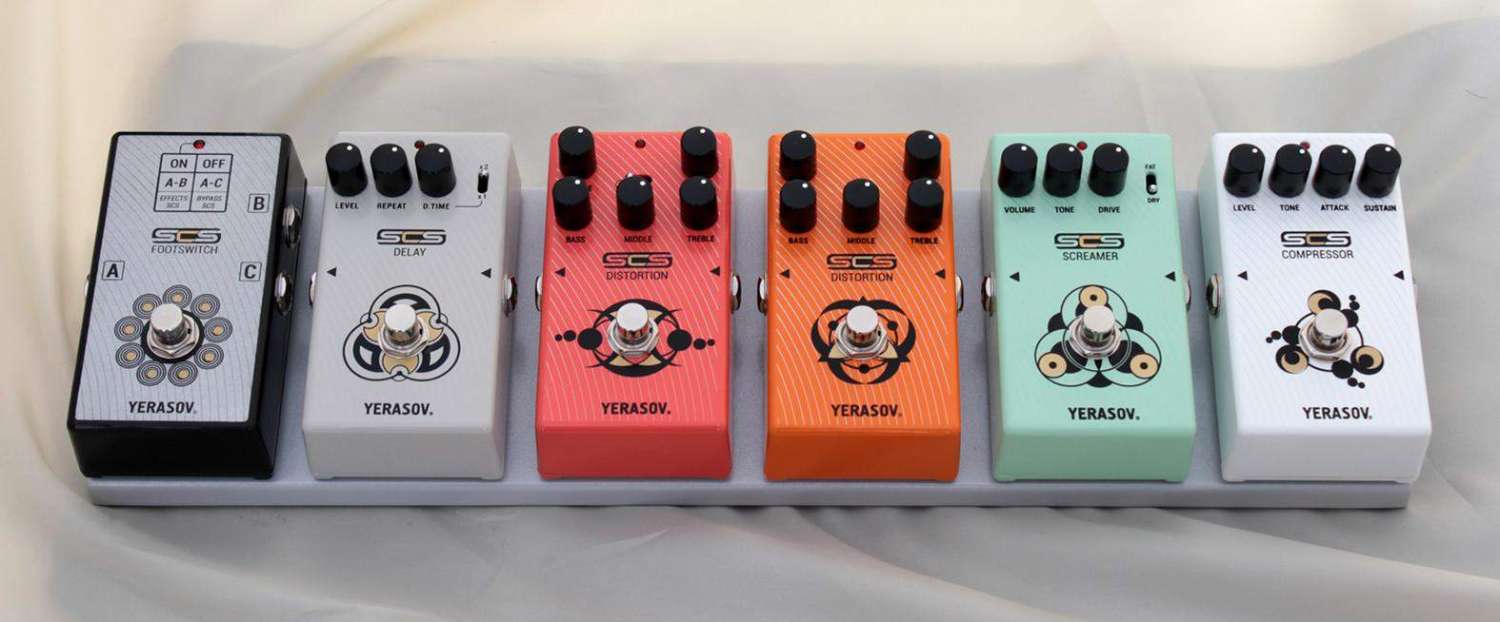

SCS педалборды выпускаются в 3-х вариантах PB-4, PB-6 и PB-8, и отличаютсямежду собой только длиной и, соответственно, числом посадочных мест. Все операции по установке, снятию и подключению педалей осуществляются без каких-либо инструментов. Последовательность установки педалей ограничивается одним требованием – на последнем слева месте должна стоять педаль, выполняющая роль футсвитча, включающего и выключающего всю цепь установленных на педалборд педалей. Кроме того, крайнее правое место не должно пустовать. А вот в случае, когда одна или несколько других педалей не используются и сняты с педалборда, есть возможность с помощью внутренних переключателей замыкать разомкнутую при этом цепь и работать только с теми педалями, которые остались на педалборде.
Для работы с собранным педалбордом требуется шнур от гитары подсоединить ко входному гнезду крайней правой педали, а усилитель подсоединить к выходному гнезду крайней левой педали. Питание 9 вольт можно подавать в любую из установленных на педалборд педаль, при этом за счёт внутренней коммутации будут запитаны все педали, установленные на педалборде.


Оффлайн JesterR

  • Завсегдатай
  • ***
  • Сообщений: 402
  • Репутация: +20/-4
При наличии компактных патчей и педалек в корпусах уже на грани здравого смысла, толку мало. А так, вот собрал тут без всякогих новаторских нано-технологий:

Оффлайн Андрей Поздеевъ Автор темы

  • Опытный
  • ****
  • Сообщений: 513
  • Репутация: +21/-0
  • Блюз
JesterR, Жму руку. Молодец. *Not Bad*
Я наверно согласен. Процентов на 80. В системе ерасова питаешь одну педаль - питаются все. И сверху тоже нет проводов питания и патчей. Хотя конечно 3-4 см не особо решают)

Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5884
  • Репутация: +463/-71
  • .
Всё круто, но без продвижения этого чуда, как стандарта подключения, затея мёртвая. Всегда самые нужные педали в педалборде будут без поддержки этого подключения.

... и добавил:

Ну и коммутация всего этого неэкранированными кабелями слегка смущает, прямо скажу.

Оффлайн Gary

  • Ветеран форума
  • ******
  • Сообщений: 4416
  • Репутация: +635/-30
    • YouTube
Та да интересно что там по наводкам будет, ато хороший комплект соединительных кабелей не малых денег стоит от те-же Планет Вейвс....

Оффлайн YERASOV

  • Ветеран форума
  • ******
  • Сообщений: 3760
  • Репутация: +897/-64
  • Зарегистрированный
Нет там наводок - все соединения  внутри стального корпуса ;).

Оффлайн yrec

  • Ветеран форума
  • ******
  • Сообщений: 4324
  • Репутация: +184/-16
Ну педалборд не интересует,интересует более проф оборудование.Что у вас в планах?Или пытаться искать на стороне.
« Последнее редактирование: Декабря 18, 2012, 22:44:35 от yrec »

Оффлайн Gary

  • Ветеран форума
  • ******
  • Сообщений: 4416
  • Репутация: +635/-30
    • YouTube
Нет там наводок - все соединения  внутри стального корпуса ;).
А ну тогда норм.

Оффлайн BlackDog

  • Опытный
  • ****
  • Сообщений: 653
  • Репутация: +29/-8
Пока не очень понял как это работает и как подключается, на первый взгляд звучит интересно. Неплохо было бы разработчикам видео обзор сделать  :loungelizard:

Оффлайн YERASOV

  • Ветеран форума
  • ******
  • Сообщений: 3760
  • Репутация: +897/-64
  • Зарегистрированный
Делаем...к выставке в Лос-Анжелесе нужно успеть ещё 2 педали - хорус и бустер, и поедет в Штаты 8-педальный борд. Но видео готовится, оттягивать не будем.
yrec,, пожелания учитываем, высказывайте.

Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5884
  • Репутация: +463/-71
  • .
Нет там наводок - все соединения  внутри стального корпуса ;).

Если продавите как некий промышленный стандарт, который будет поддержан другими производителями, будет круто. Иначе останется экзотикой, хоть и очень правильной в задумке. Сам имею пару Ваших педалей, но даже если б они были оснащены уже этой системой, покупать ради них спецфичный педалборд не стал бы..

Оффлайн guitarboy

  • Эксперт
  • *****
  • Сообщений: 1559
  • Репутация: +164/-10
  • Happy old bluesman
А еще можно сделать педалборд по принципу корзины, т.е. педали одеваются и жестко защелкиваются в слоты как в компе. Такой вот Лего конструктор из педалей... :) и на всю конструкцию 2 джека - in/out...

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10515
  • Репутация: +685/-326
  • DIY - my life
guitarboy, А еще туда можно втулить аккумулятор, что бы даже розетки не искать :)

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13096
  • Репутация: +1668/-594
  • Tone isn't just in the gear, its in your head
guitarboy, А еще туда можно втулить аккумулятор, что бы даже розетки не искать :)
Так есть уже такие педалборды, в том числе со встроенными усилителями и динамиками :)

Оффлайн Vlds

  • Эксперт
  • *****
  • Сообщений: 2477
  • Репутация: +434/-12
Вот употребляют везде слово инновация, попусту сотрясая воздух, а Ерасов взял и такую чудесную идею реализовал! Удобно, красиво, практично, инновационно Жаль, что этот формат коннекта в бордах внедрить повсеместно не получится, однако скорость развития отечественного примочкостроения внушает надежду что внутри страны будет моветон не оснащать педальки такими разъёмами.... года через полтора-два. Круто!
