### UPDATE ###

нашел в инете статью, с подходящей тематикой, запитка схем один в один (схему с полевиком не приводил, но смысл тот же)

URL


Оффлайн Sunjob Alex Автор темы

  • Новичок
  • *
  • Сообщений: 23
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: запитка гитарных примочек
« Ответ #31 : Июля 04, 2017, 08:34:17 »

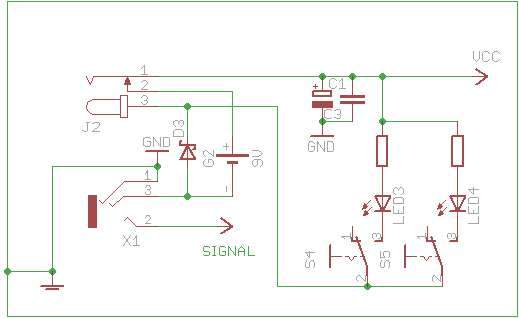

некоторая доработка/схемы запитки педали

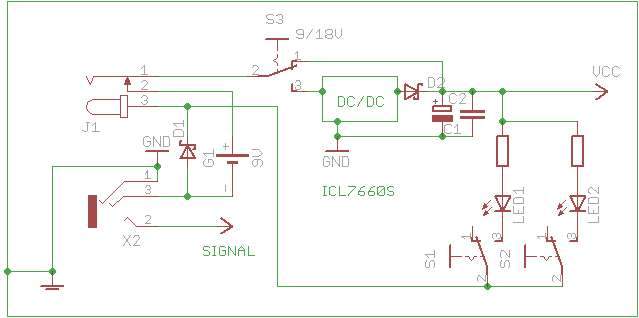

два варианта: "обычный" и с преобразователем напряжения ICL7660S (схема подключения м.с. ИСПРАВЛЕНА, по сравнению со схемами, блуждающими в сети, где преобразователь подключен ПОСТОЯННО, независимо от того, какой режим установлен 9/18В)

некоторые особенности схемы:
- защита от "внешней" переполюсовки
- светодиоды горят только при запитке от "внешки"
- защитный диод - любой шотки

про светодиоды:
- я посчитал, что при запитке от внутренней кроны - слишком жырно будет для обычной индикации режима (при очевидных ощущениях того, какой режим установлен), т.к. светодиоды "жрут" очень сравнимо с самой примочкой
- ну и соответственно, при запитке от "внешки" (что само-сабой при установке в педалбоард) - св.диоды работают нормально
- кому не нравится режим "только от внешки" - соединяем общие минусы св.диодов с землей/корпусом и... "восстанавливаем справедливость"

схема задумана была уже давно, но реализована недавно, когда добрались руки "сремонтировать" диаблу, запилил - все работает

итак: смотрим, критикуем, высказываемся
