Автор Тема: Помогите с электроникой IBANEZ RG370  (Прочитано 2187 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
  Всем привет! Помогите plz с таким вопросом:
  У меня IBANEZ RG370 с родным 5 позиционным переключателем, а вот звукосниматель в бридже я менял на SD INVADER (он с 4 проводками), до этого (родной) был с тремя, но с этим я разобрался, проблема в другом. Ставил звучок  мне “мастер” (чтоб его...), и накосячил, теперь во второй позиции у меня включаются обе катушки хамбакера и сингл, а должна только ОДНА катушка хамба и сингл, тоесть, как я понимаю, в переключателе встроен тумблер на отсечку, но так как паял всю эту штуку не я, то понятия не имею куда нужно третий проводок приделать. Короче говоря кому не в лом посмотрите к каким по счету контактам переключателя припаяны проводки бриджевого хамбакера, буду очень благодарен. Будет совсем круто если фотку прикрепите.

  И ещё один вопрос:
Никак не могу понять какой нужен тумблер для переключения хамбакера из последовательной распайки в параллельную. И какие и как проводки от звучка к нему подводить?

Оффлайн SPINDLE

  • Ветеран форума
  • ******
  • Сообщений: 4394
  • Репутация: +467/-1135
  • Дурак всётаки
Re: Помогите с электроникой IBANEZ RG370
« Ответ #1 : Мая 04, 2006, 21:35:29 »
на сайте сейму дункана есть все распайки

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #2 : Мая 04, 2006, 21:42:55 »
Там есть оцтой какойто а не распайки, если найдешь мою, признаю себя полным ламером по поиску инфы... Удачи  :wink:

Оффлайн PilaT

  • Опытный
  • ****
  • Сообщений: 804
  • Репутация: +26/-43
  • Флегмат
Re: Помогите с электроникой IBANEZ RG370
« Ответ #3 : Мая 04, 2006, 21:47:10 »
По этим схемам ты можешь определить для чего какой провод у звучка. А дальше, когда поймешь что к чему, сам разберешься, как тебе все спаять.

Оффлайн SPINDLE

  • Ветеран форума
  • ******
  • Сообщений: 4394
  • Репутация: +467/-1135
  • Дурак всётаки

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #5 : Мая 04, 2006, 22:06:22 »
to PilaT:
НЕЕЕТ! В том-то и всёдело что я знаю какой провод у звучка зачем нужен, а вот какой пин у переключателя зачем я не знаю и этой инфы нигде не могу найти. Вот еслиб она у меня была тогда я бы разобрался...

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #6 : Мая 04, 2006, 22:15:46 »
to SPINDLE:
У меня проблема схожая с проблемой автора топика твоей второй ссылки: много контактов на переключателе (не 20 конечно :)) но 7 или 8 есть (точно не помню) А на этих картинках совсем не такие переключатели как у меня. Везде почему-то предлогаются схемы для fender а у меня-то IBANEZ...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 79574
  • Репутация: +6968/-1379
  • Санкт-Петербург
    • AZG CUSTOM
Re: Помогите с электроникой IBANEZ RG370
« Ответ #7 : Мая 05, 2006, 00:10:53 »
Там две секции переключения. Одна на горячий провод, работает. Вторая на отсечку. Тебе надо найти какие два контакта во второй секции замыкаются между собой на требуемой позиции. Один контакт явно подпаян к земле, на второй паяй соединенные вместе белый и красный.

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #8 : Мая 05, 2006, 00:23:47 »
Во-во это уже ответ по теме :smilie: !
Заранее спасибо, щас пойду прозванивать его.
Если всё получится, напишу совсем тёплые слова  :biggrin:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 79574
  • Репутация: +6968/-1379
  • Санкт-Петербург
    • AZG CUSTOM
Re: Помогите с электроникой IBANEZ RG370
« Ответ #9 : Мая 05, 2006, 00:33:50 »
Схема отсечки там проста. Центральный контакт движка не подключен. К крайним ламелям подключены центральные выводы звукоснимателей. На центральный ламель земля. На позициях 2-3-4 получается отсечка.

Вот схема с сайта Сеймура:
http://www.seymourduncan.com/support/schematics/hum_sing_hum_vol_tone_spl.html

Кстати, схема ищется легко :)

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #10 : Мая 05, 2006, 00:34:25 »
Кстати со своим вторым вопросом я уже разобрался по схемам сайта товарища Дункана, прошу прощения у SPINDLE за эту свою оплошность (сразу их не увидал), тем не менее мне важнее был первый вопрос с которым, впрочем, я думаю всё теперь скоро тоже наладится... Ещё раз всем спасибо  :smilie:

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #11 : Мая 05, 2006, 00:43:51 »
to AZG:
Ну да, я сам давно ещё эту схему видел и чуть выше мне её тоже уже советовали, просто скажу честно я расчитывал на конкретный ответ типа: фиолетовый на первый пин, оранжевый на второй и т.д. просто у меня все контакты в один ряд расположены, а на картинке в два, поэтому и решил спросить обладателей RG370, а не изобретать велосипед, вот и всё  :smilie:

Оффлайн Bend73

  • Завсегдатай
  • ***
  • Сообщений: 358
  • Репутация: +80/-12
  • East Or West Home Is Best
Re: Помогите с электроникой IBANEZ RG370
« Ответ #12 : Мая 05, 2006, 13:57:58 »
2 Lemon

У меня есть схема переключений 5-позиционного переключателя с РГ170. Сам менял звучки (на PAF PRO), поэтому вызванивал его. Если нужно могу скинуть куда-нибудь.

Оффлайн Bend73

  • Завсегдатай
  • ***
  • Сообщений: 358
  • Репутация: +80/-12
  • East Or West Home Is Best
Re: Помогите с электроникой IBANEZ RG370
« Ответ #13 : Мая 05, 2006, 14:27:55 »
2 Lemon

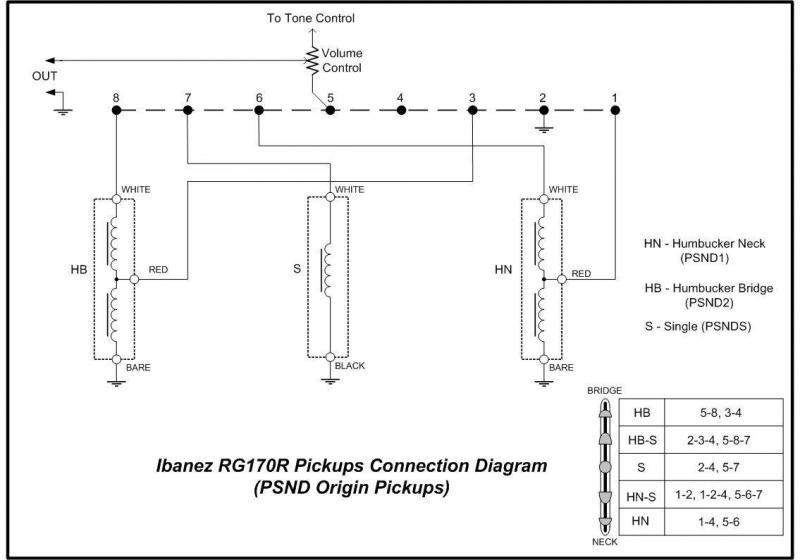

вот она, если интересно.

Оффлайн Lemon Автор темы

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +0/-0
  • Я не устал, я не уйду!
Re: Помогите с электроникой IBANEZ RG370
« Ответ #14 : Мая 05, 2006, 17:01:41 »
Да, это именно то, что я искал!!! Спасибо, спасибо!!! Хотя я это всё уже сам знаю, вчера прозвонил все контактики, по совету AZG, и понял куда паять. Но картинка всёравно то что надо! Меня вот только интересует зачем контакт номер 4 нужен? Как я понял с его помощью можно звучок сделать включённым независимо от положения пкреключателя... Хотя может я и заблуждаюсь. Короче приду сегодня домой и всё перепаяю как надо!
Заодно подключу тумблер на переключение с последовательной на параллельную распайку бриджевого хамбакера, наверное интересно получится... Щас только разузнаю сперва что делают тумблеры на Ваевской гитаре (FLO если не ошибаюсь) и замучу всё себе точно так же.
